동방전자 소방수신기파워 BPS-400 GFS LDPS2715B DPU15-15 PSU450 PSM800 PSU300 불량 소자 노후 및 손상 수리 완료
안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.
경기도 분당시에 위치한 아파트관리사무소에서 입고된 동방전자의 소방수신기파워 BPS-400 GFS LDPS2715B DPU15-15 PSU450 PSM800 PSU300 긴급 수리 사례입니다.
• 모델명: BPS-400 GFS LDPS2715B DPU15-15 PSU450 PSM800 PSU300
• 제조사: 동방전자
• 품목: 소방수신기파워
• 증상: 불량 소자 노후 및 손상
• 수리 과정:
🚒 [긴급수리] 소방수신기 파워 모듈 당일 수리 및 복구 완료 사례

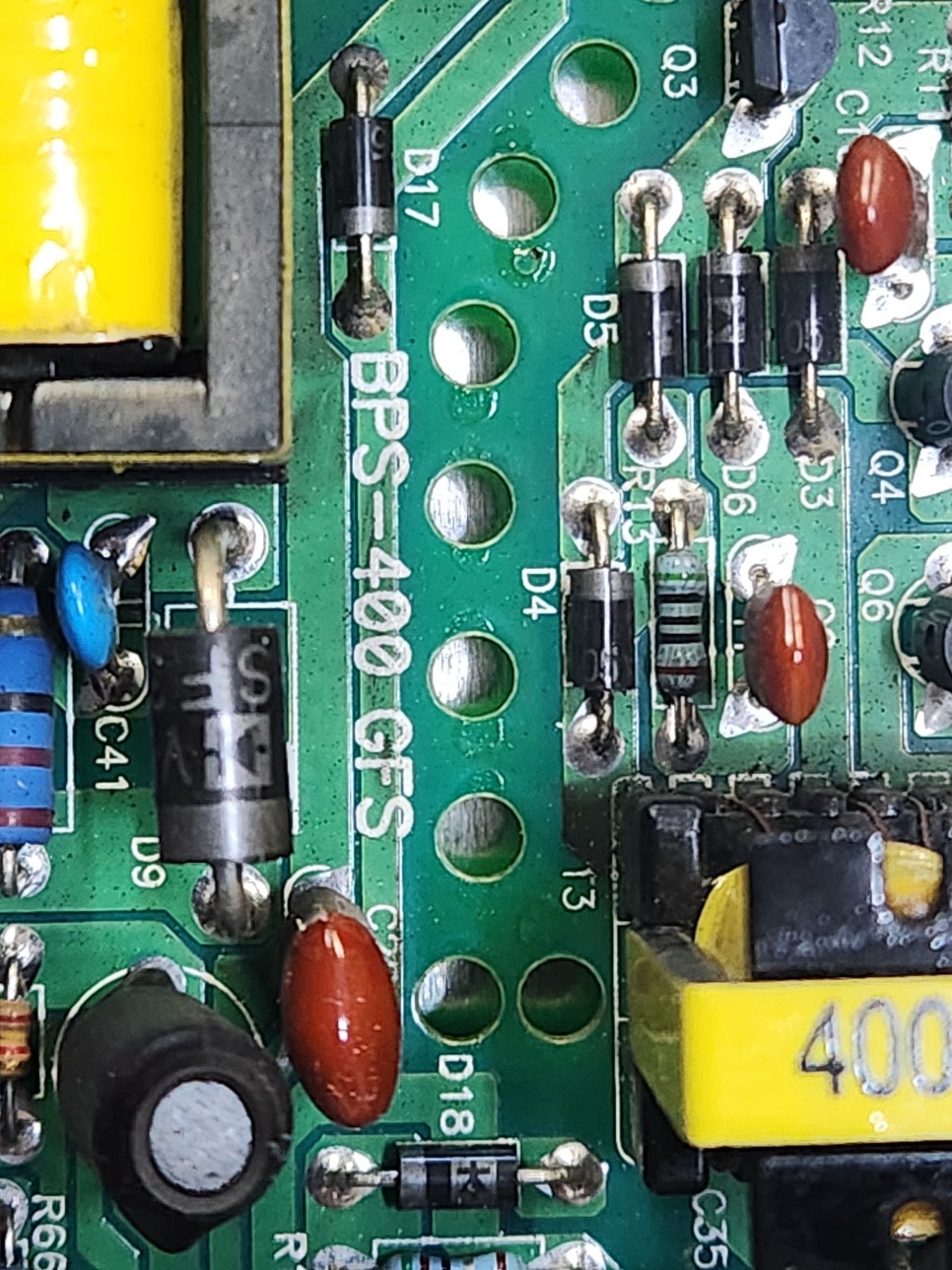

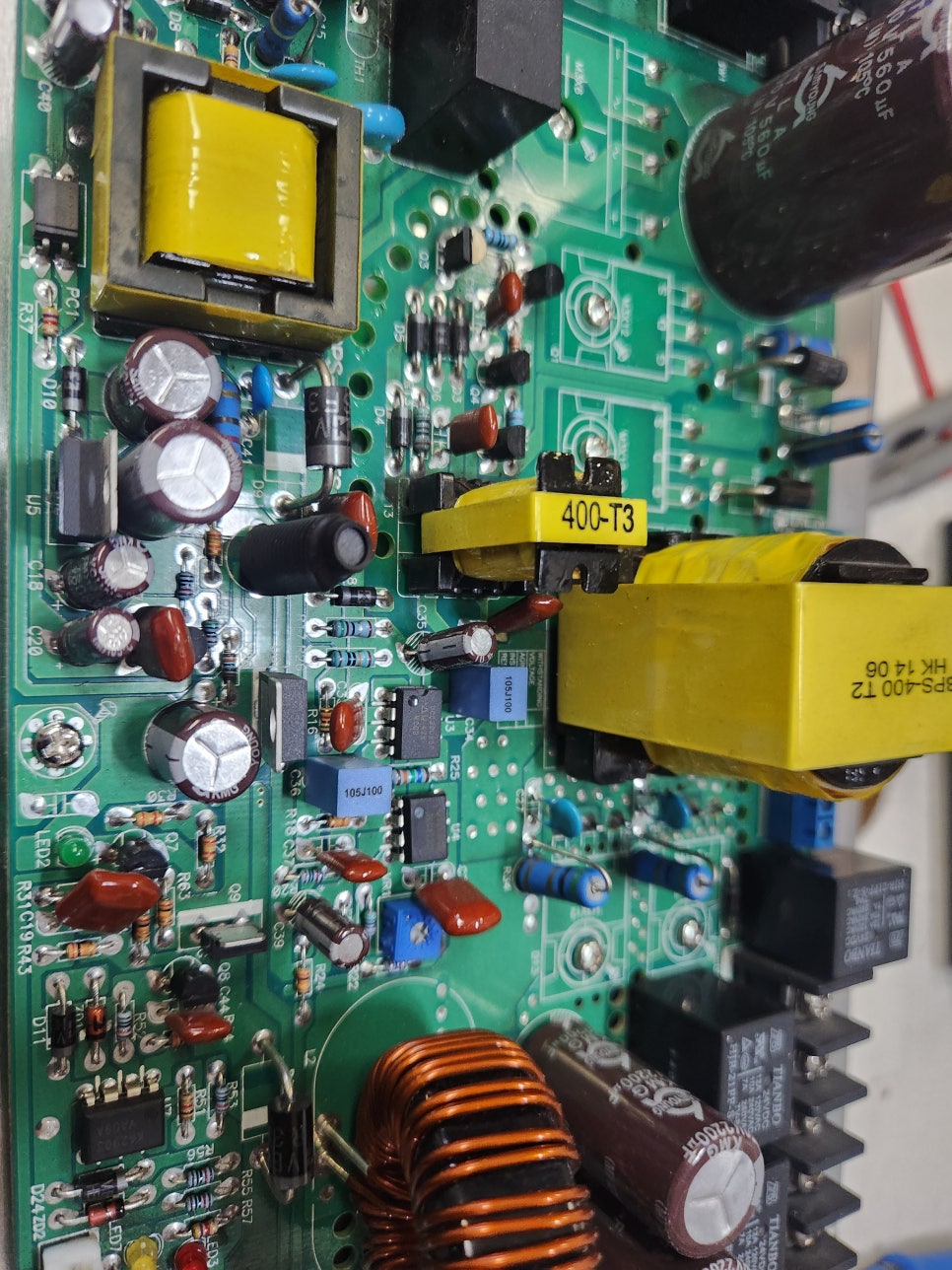

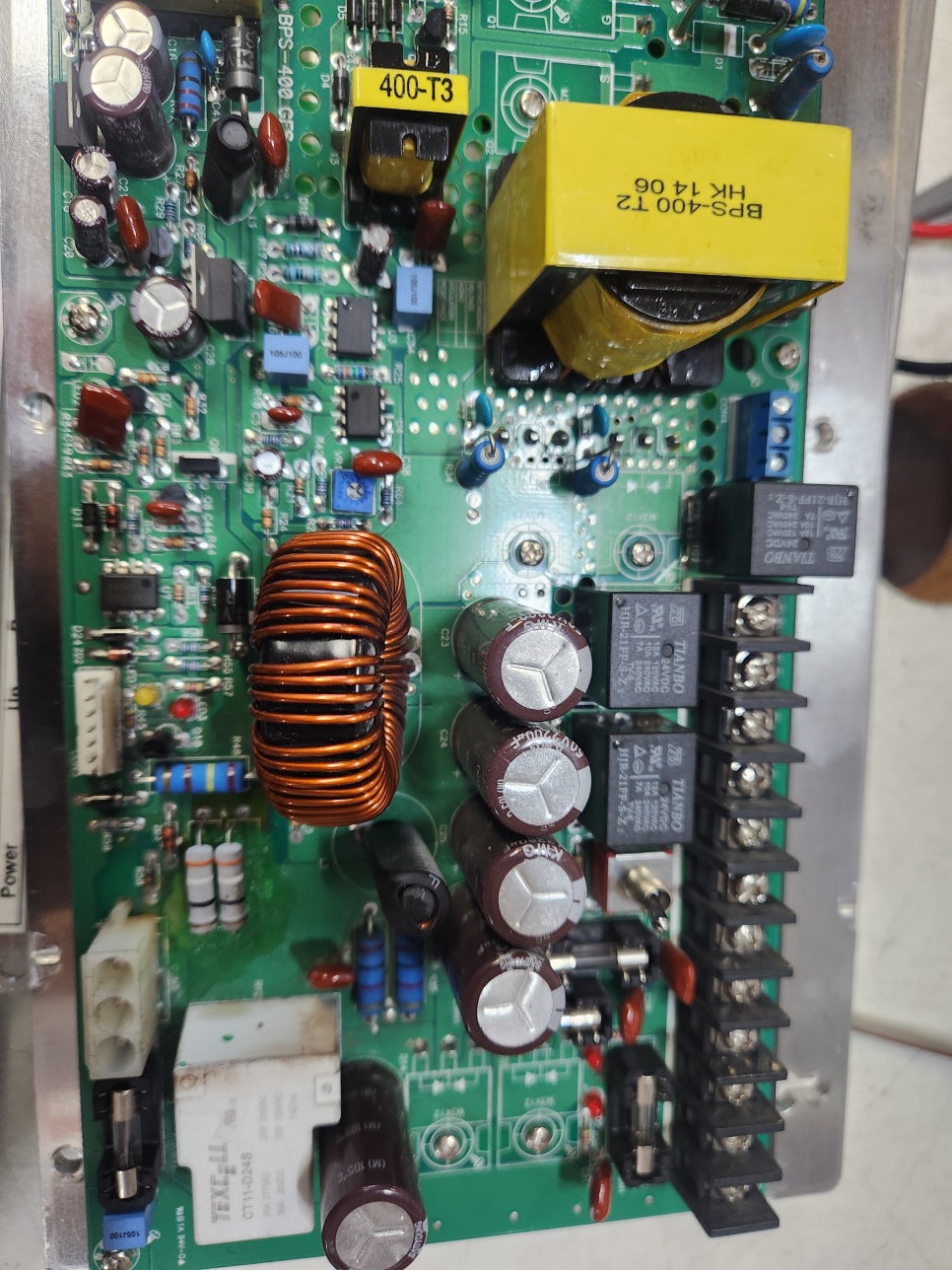

"즉시 파워 회로 전반을 정밀 분석하고, 문제를 일으킨 불량 소자를 선별하여 정품 규격 부품으로 교체 작업을 진행했습니다."
이번 수리는 전압 안정성 확인부터 부하 테스트, 장시간 구동 테스트까지 병행하여 재발 가능성을 철저히 차단하는 데 집중했습니다. 그 결과, 입고 당일 수리 완료라는 빠른 대응으로 장비를 정상 복구할 수 있었고, 관리사무소에서도 즉각 재설치가 가능해 소방 시스템 공백을 최소화했습니다. 긴급 상황일수록 경험과 기술력이 중요하다는 것을 다시 한번 증명한 사례입니다.
동방전자(현 존슨콘트롤즈)의 BPS-400 GFS는 R형 소방수신기에서 루프(Loop) 카드 및 각종 중계기에 전원을 공급하는 핵심 분산형 전원반(Power Supply Unit)입니다. 특히 'GFS' 모델은 지락(Ground Fault) 감시 기능이 강화된 타입으로, 소방 라인의 안정성을 책임집니다.
⚠️ 주요 고장 증상 5가지
- DC 출력 전압 부재 (No Output): AC 220V 입력은 정상이나 DC 24V 출력이 나오지 않아 수신기가 해당 루프를 인식하지 못합니다. (스위칭 FET 및 PWM 회로 소손)
- 지락 알람(Ground Fault) 오작동: 실제 선로에 지락이 없는데도 전원반 자체 결함으로 인해 지락 알람이 지속적으로 발생합니다. (지락 감지 회로 소자 열화)
- 배터리 충전 불량: 예비전원(배터리)이 충전되지 않아 정전 시 수신기가 바로 꺼집니다. (충전 제어부 및 릴레이 접점 불량)
- 출력 전압 흔들림(Ripple): 전압이 일정하지 않고 미세하게 떨리며 통신 에러를 유발합니다. (출력측 전해 콘덴서 용량 감퇴)
- 과부하 보호 회로 오작동: 정상 부하임에도 불구하고 보호 회로가 작동하여 출력을 차단해 버리는 현상입니다.
💡 사용자가 가장 궁금해하는 사항 5가지
- 지락(GFS) 알람이 뜨면 무조건 전원반 고장인가요?
- 아닙니다. 먼저 현장 선로의 절연 저항을 측정해야 합니다. 선로가 정상임에도 알람이 뜬다면 그때 전원반 내부의 감시 회로 고장으로 판단합니다.
- 배터리를 교체했는데도 '예비전원 이상'이 안 사라집니다.
- BPS-400 내부의 배터리 전압 검출 회로가 고장 나면 배터리 상태를 인식하지 못합니다. 이 경우 보드 수리가 필수입니다.
- BPS-400과 BPS-400 GFS는 서로 호환되나요?
- 외형과 기본 전압은 같으나, GFS 모델은 지락 감시 기능이 추가되어 있습니다. 시스템 설계에 따라 호환 여부가 달라지므로 가급적 동일 모델 사용을 권장합니다.
- 수리 시 소방 점검 업체에 알려야 하나요?
- 전원반 수리 중에는 해당 구역의 화재 감시가 중단되므로, 수신기 작동 중지 및 안전조치를 미리 취해야 합니다.
- 내구성을 높이려면 어떻게 관리해야 하나요?
- 전원반 주변의 먼지를 주기적으로 제거하고, 배터리 교체 주기를 준수하여 과도한 충전 부하가 걸리지 않게 하는 것이 중요합니다.
🚨 주요 알람 코드 및 상태 메시지 (수신기 표시 기준)
BPS-400 GFS와 관련된 수신기 알람 메시지입니다.
| 메시지 / 상태 | 의미 (Description) | 주요 원인 및 조치 방법 |
| 전원반 통신 이상 | 전원반과 메인보드 간 통신 단절 | 전원반 내부 CPU 통신 포트 불량 또는 RS-485 라인 점검. |
| 지락(Ground Fault) | 선로 또는 장비 내 지락 발생 | 실제 지락 여부 확인 후, 이상 없을 시 전원반 감시 회로 수리. |
| 예비전원 단선 | 배터리 연결되지 않음 | 배터리 커넥터 접촉 불량 또는 내부 배터리 퓨즈 단선. |
| DC 저전압 | 출력 전압이 20V 이하로 하강 | 전원반 출력부 콘덴서 및 레귤레이터 노후화. (정밀 수리 필요) |
| AC 전원 이상 | 상용 전원 입력 끊김 | 분전반 차단기 확인 또는 전원반 1차측 정류부 고장. |
📢 전문 수리 솔루션: (주)메트영남
BPS-400 GFS는 단순한 SMPS가 아니라 소방 통신과 지락 감시를 동시에 수행하는 정밀 기기입니다.
- (주)메트영남은 지락 감시 회로의 정밀 캘리브레이션을 통해 오알람 문제를 완벽히 해결합니다.
- 노후된 전 부품을 고사양 산업용 소자로 교체하여 수명 연장 및 안정성을 확보해 드립니다.
- 수리 후 실제 배터리 충/방전 테스트 및 루프 부하 테스트를 거쳐 안전하게 납품합니다.
소방 전원반의 알람이나 전원 문제로 곤란하시다면, 언제든 (주)메트영남으로 문의해 주시기 바랍니다!

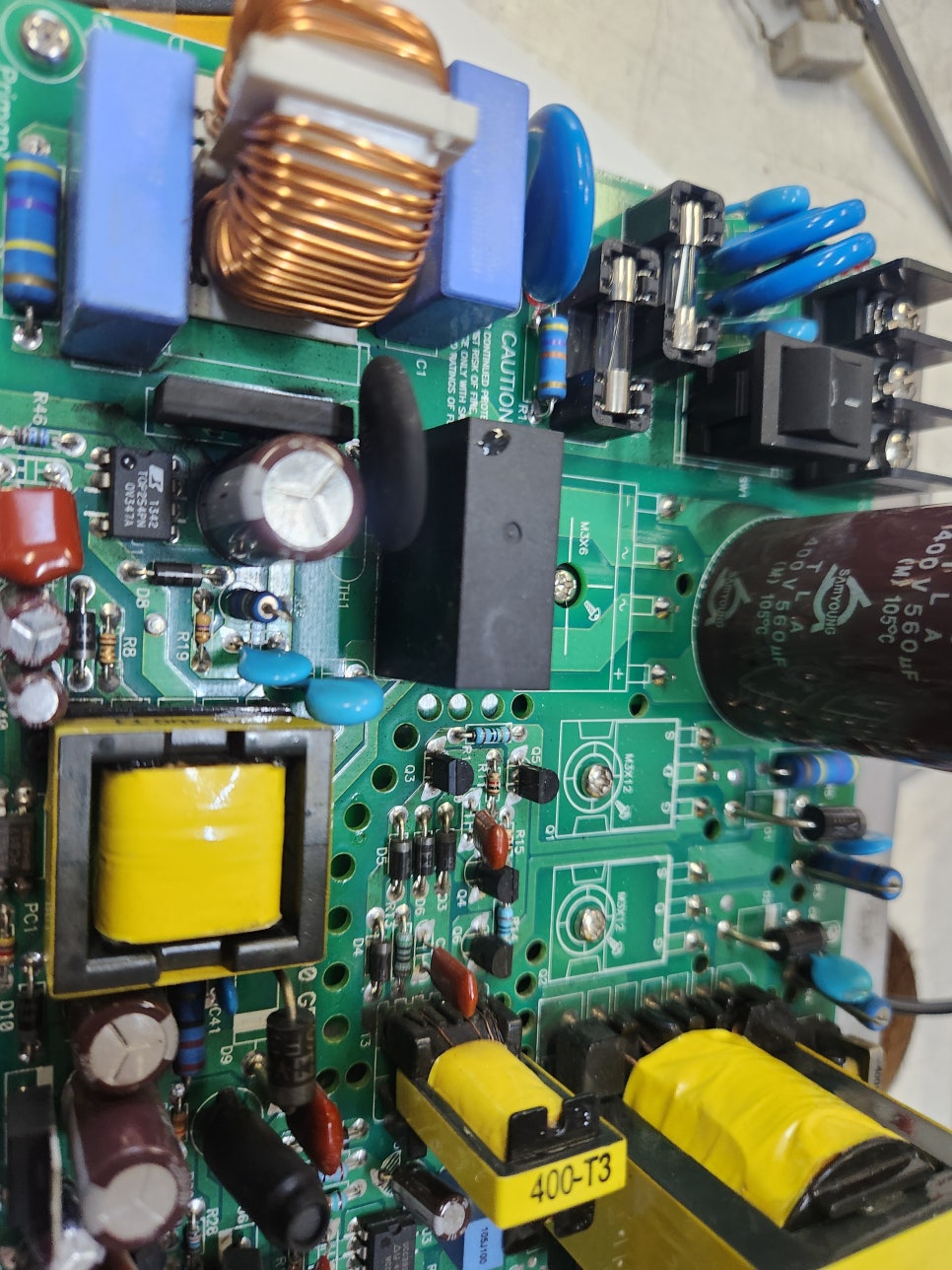

긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.
