소방수신기파워 Mir Power Unit P400-15L(R05) 전원무감 수리 완료
안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.
최근 전라남도에 위치한 소방설비업체에서 입고된 소방수신기파워 Mir Power Unit P400-15L(R05) 긴급 수리 사례입니다.
• 모델명: Mir Power Unit P400-15L(R05)
• 제조사:
• 품목: 소방수신기파워
• 증상: 전원무감
• 수리 과정:

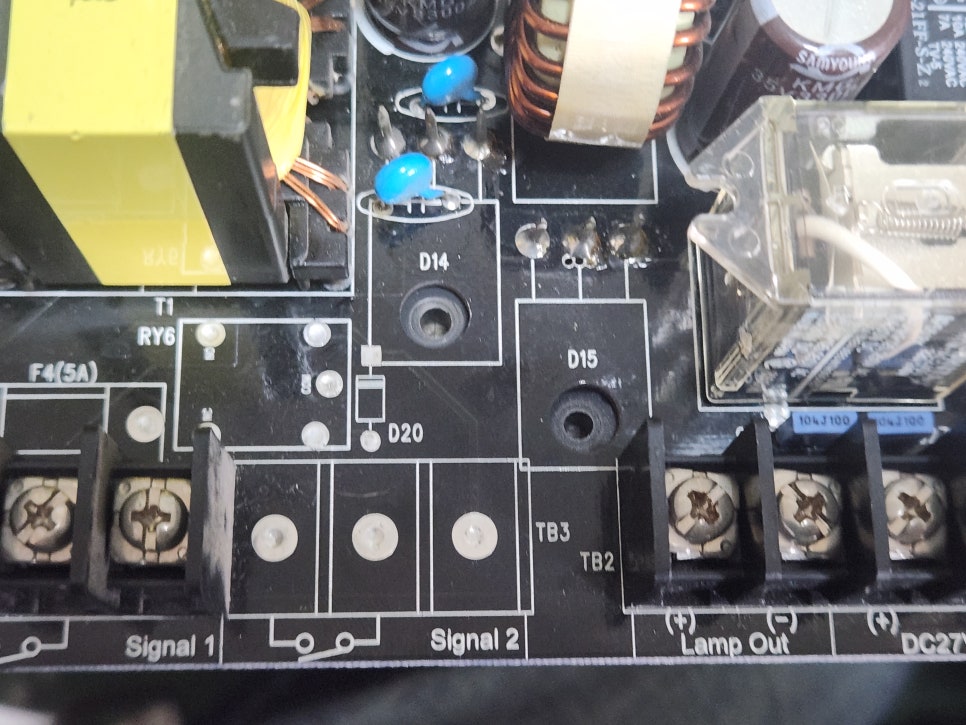

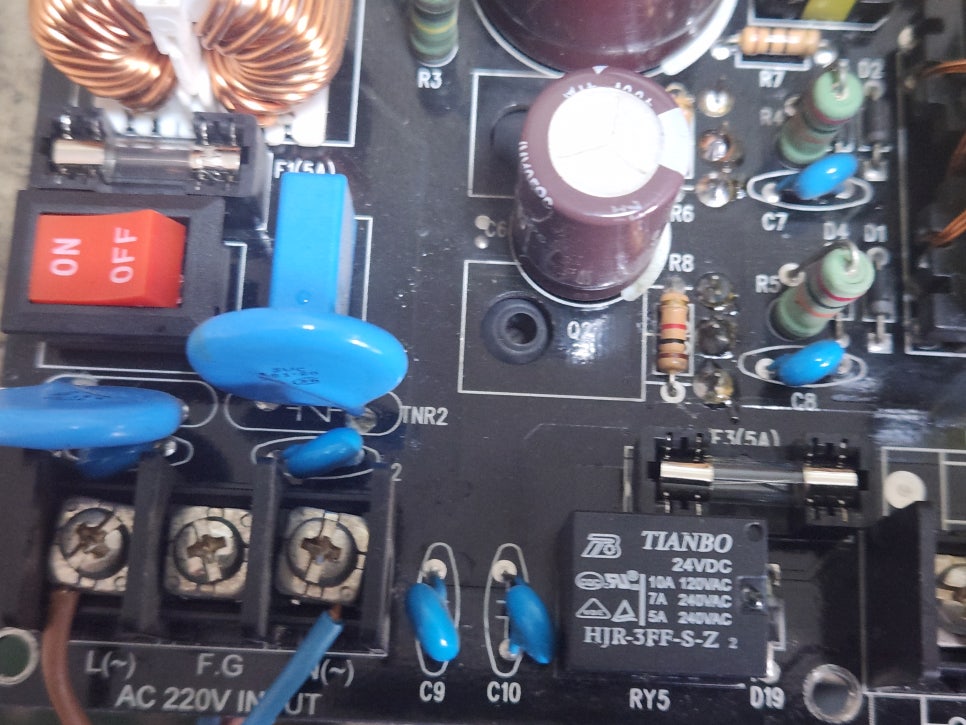

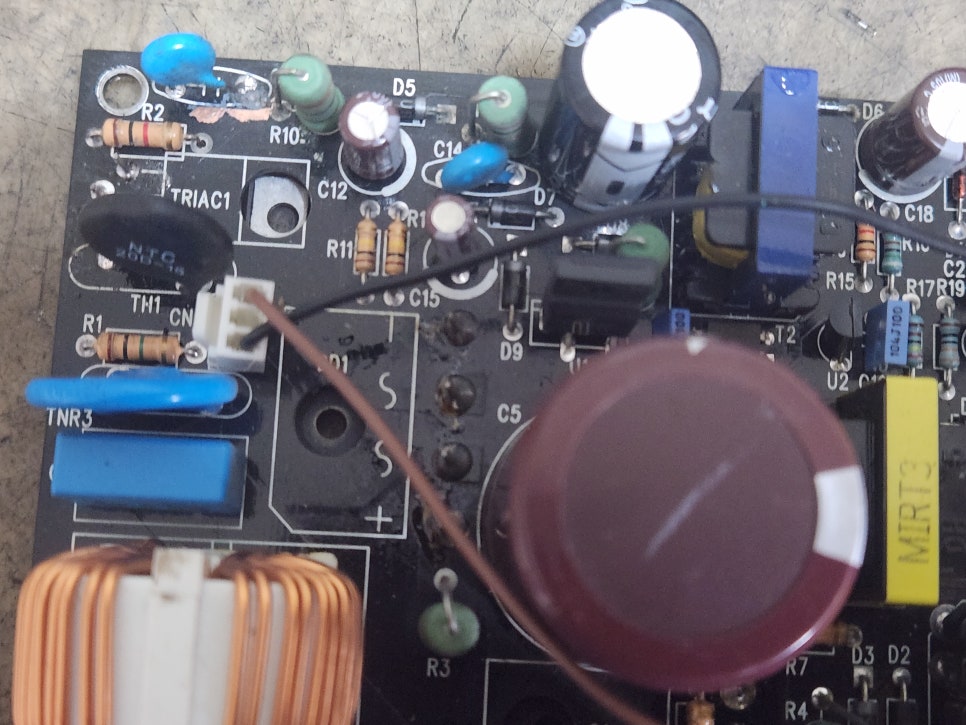

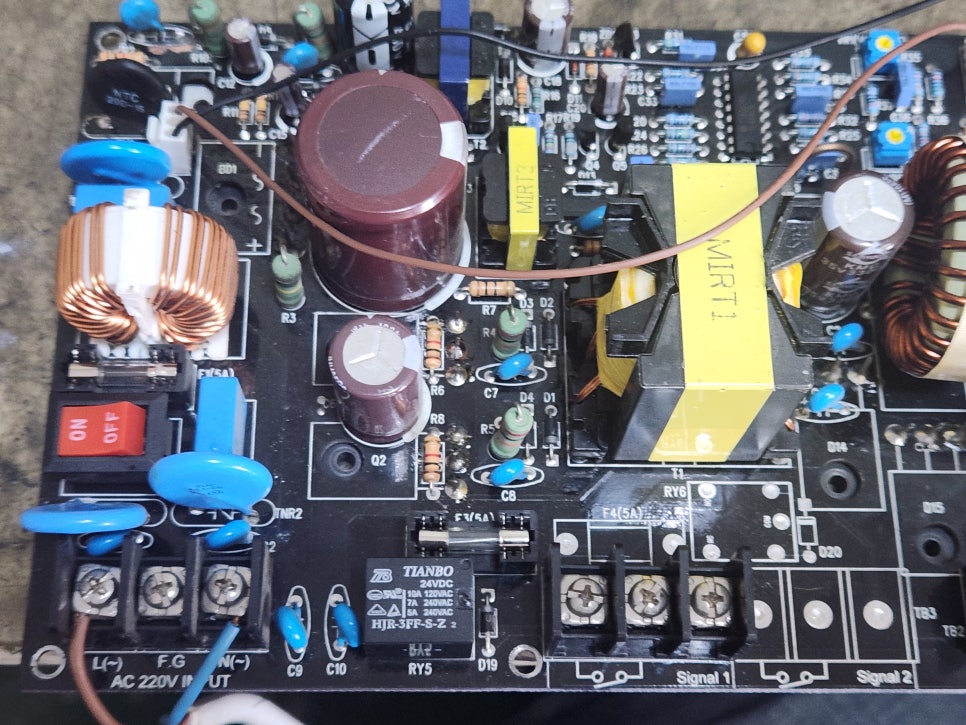

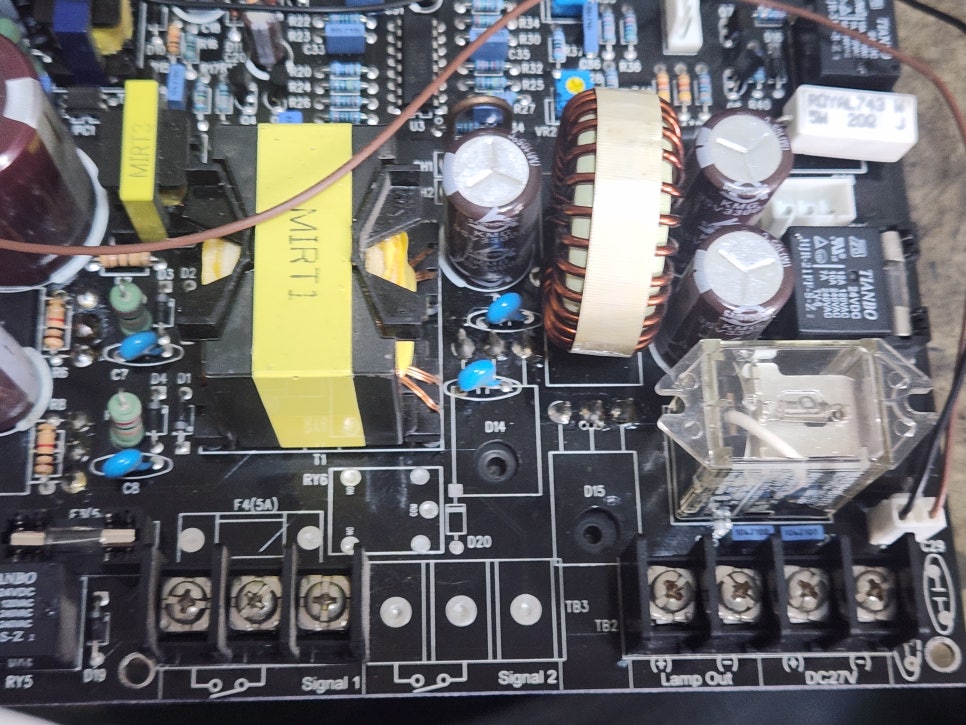

손상된 불량소자 정밀 진단 및 교체 손상
부위 주변 PCB 패턴 점검 및 필요 시 복원 작업
냉납, 변색된 부품 리플로우 작업 진행 전원부 절연 상태 및 부하 테스트 진행
정밀 수리 후 품질 검사를 완료하여 출고하였습니다.
30년 경력의 전자기기 수리 전문가로서, 소방 수신기 및 산업용 정밀 제어기기에서 핵심 전원을 담당하는 Mir Power Unit P400-15L(R05) 모델의 주요 고장 증상과 완벽 복구 방안을 정리해 보았습니다. MirPower수리
P400-15L은 안정적인 전압 공급이 생명인 장비입니다. 특히 (R05) 리비전 모델은 특정 회로 보호 기능이 강화되어 있지만, 장시간 가동 시 내부 스위칭 소자와 평활 콘덴서의 열화로 인한 출력 저하가 빈번합니다. (주)메트영남은 단순 부품 교체를 넘어 전용 진단 장비를 통한 신뢰성 테스트를 거쳐 출고합니다.
⚡ Mir Power Unit P400-15L(R05) 정밀 수리 리포트
🛠️ 1. 주요 고장 증상 및 기술적 원인 (Technical Analysis)
- 전원 무감 및 기동 불능 (No Power):
- 현상: 입력 전원은 인가되나 출력 전압이 전혀 나오지 않음.
- 원인: 1차측 FET(Field Effect Transistor) 파손 또는 제어 IC의 시동 저항 단선. 급격한 서지(Surge) 유입으로 인해 보호 회로가 작동하지 못하고 소손된 경우입니다.
- 수리: 파손된 반도체 소자를 산업용 고내구성 부품으로 교체하고, 입력단 서지 흡수 소자(Varistor)를 보강합니다.
- 출력 전압 불안정 및 리플 발생 (Voltage Drop):
- 현상: 정격 전압보다 낮은 전압이 나오거나, 전압이 요동치며 상위 제어기(수신기 등)에서 에러가 발생함.
- 원인: 2차측 평활용 전해 콘덴서의 내부 전해액 건조(Dry-out). 전압을 깨끗하게 걸러주지 못해 노이즈가 섞인 상태입니다.
- 수리: 고온(105°C) 및 저저항(Low-ESR) 사양의 오디오/산업용급 콘덴서로 전량 교체(Overhaul)하여 안정적인 전원을 복구합니다.
- 과부하 보호 회로 오작동 (Trip Error):
- 현상: 부하가 크지 않음에도 불구하고 내부 보호 회로가 작동하여 출력을 차단함.
- 원인: 전류 감지용 션트 저항(Shunt Resistor) 주변 회로의 미세한 값 변화나 포토커플러(Photo-coupler)의 성능 저하.
- 수리: 궤환(Feedback) 회로상의 정밀 소자들을 점검하고, 포토커플러를 교체하여 정확한 제어 로직을 회복합니다.
📋 2. P400-15L 핵심 점검 가이드 (TOP 5)
| 점검 항목 | 정상 상태 기준 | 고장 징후 |
| 메인 DC 출력 전압 | 정격 전압(예: 15V) 안정 유지 | 전압이 12V 이하로 처지거나 튐 |
| AC 입력 휴즈 | 도통 상태 유지 | 휴즈 단선 (내부 쇼트 가능성 90% 이상) |
| 내부 소음 | 정숙하거나 미세한 험(Hum) | '찌~' 하는 고주파 소음 발생 (콘덴서 불량) |
| 상태 표시 LED | 일정하게 점등 | LED 소등 또는 미세하게 떨림 |
| 발열 상태 | 방열판 온도 일정 유지 | 특정 부위에서 타는 냄새나 과도한 열 발생 |
📋 3. 자주 묻는 질문 (FAQ)
- Q1. 수리 후 얼마나 더 쓸 수 있을까요?
- A: (주)메트영남은 고장 난 부위만 고치지 않습니다. 수명이 다해가는 소모성 소자(콘덴서 등)를 전량 교체하는 오버홀을 진행하므로, 수리 후 신품에 준하는 수명(약 5~10년)을 기대할 수 있습니다.
- Q2. 단종된 모델인데 부품 수급이 되나요?
- A: 네, 가능합니다. Mir Power Unit의 회로 설계에 맞는 특수 반도체와 고용량 콘덴서 재고를 상시 보유하고 있어 신속한 복구가 가능합니다.
- Q3. 전압이 낮게 나오는데 그냥 써도 되나요?
- A: 매우 위험합니다. 전압이 낮으면 상위 보드의 로직 IC에 과부하가 걸려 수백만 원 상당의 메인보드까지 소손될 수 있으므로 즉시 수리해야 합니다.
🛠️ 4. (주)메트영남의 수리 차별점
- V-I 특성 정밀 진단: 회로도 없이도 전용 계측기(V-I Tester)를 통해 기판 내부의 미세한 회로 결함을 찾아냅니다.
- 부하 시뮬레이션 테스트: 수리 완료 후 실제 부하 조건에서 24시간 이상 에이징(Aging) 테스트를 거쳐 현장 투입 시 불량률 0%를 지향합니다.
- 신속한 당일 대응: 소방 및 산업 설비의 공백을 최소화하기 위해 입고 시 최우선 순위로 작업합니다.
💡 전문가의 조언
"Mir Power Unit P400-15L은 시스템의 심장과 같습니다. 전원부가 불안정하면 전체 시스템이 언제 멈출지 모르는 시한폭탄과 같습니다. 30년 전문가의 안목으로 미세한 회로 손상까지 완벽히 잡아내어, 귀사의 설비가 안전하고 안정적으로 가동되도록 복구해 드리겠습니다."
