안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.

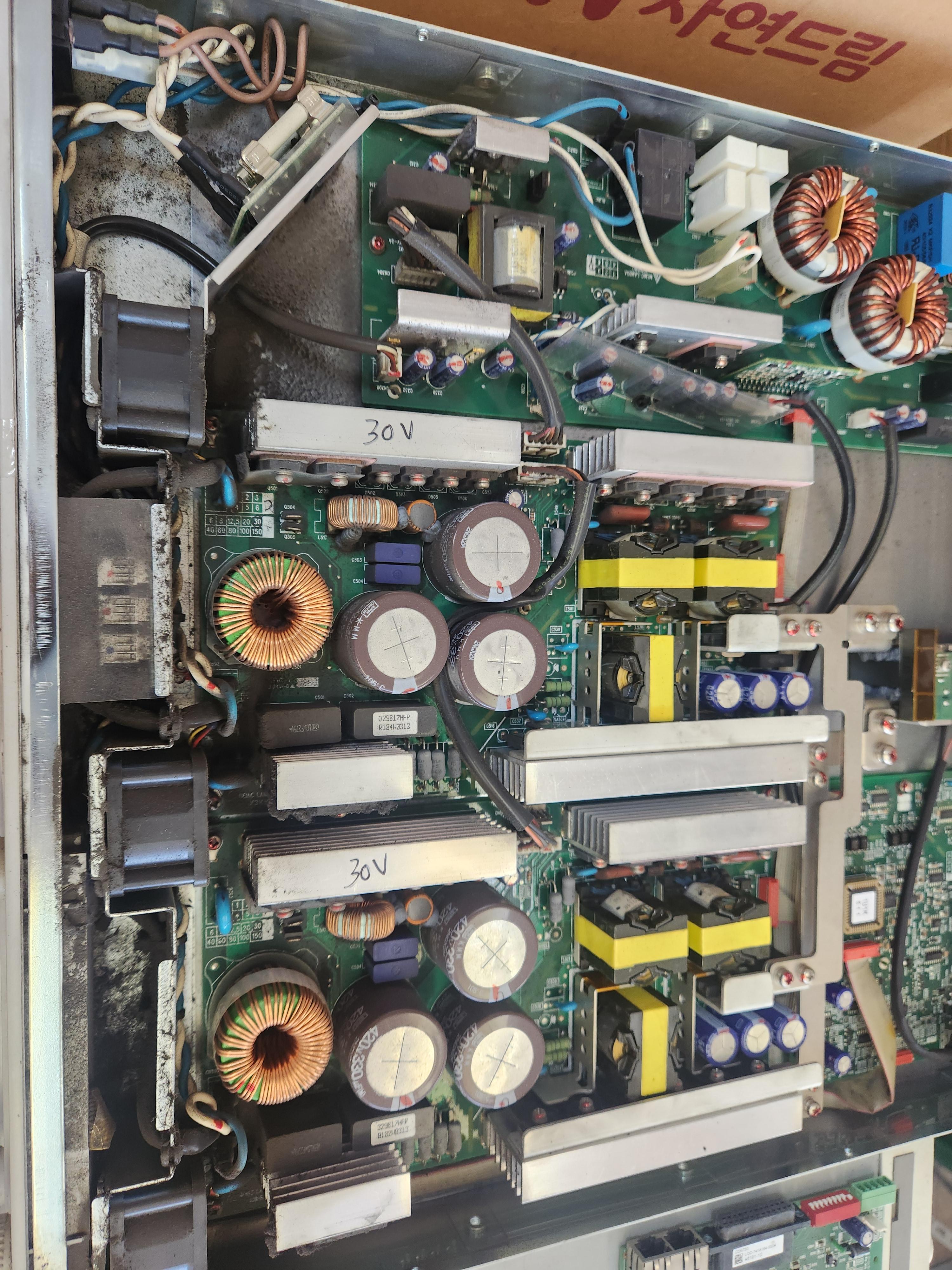

경기도 용인에 위치한 산업체에서 입고된 TDK-LAMBDA의 파워서플라이 GEN30-50 긴급 수리 사례입니다.



• 모델명: GEN30-50



• 제조사: TDK-LAMBDA



• 품목: 파워서플라이



• 증상: 출력전압 무

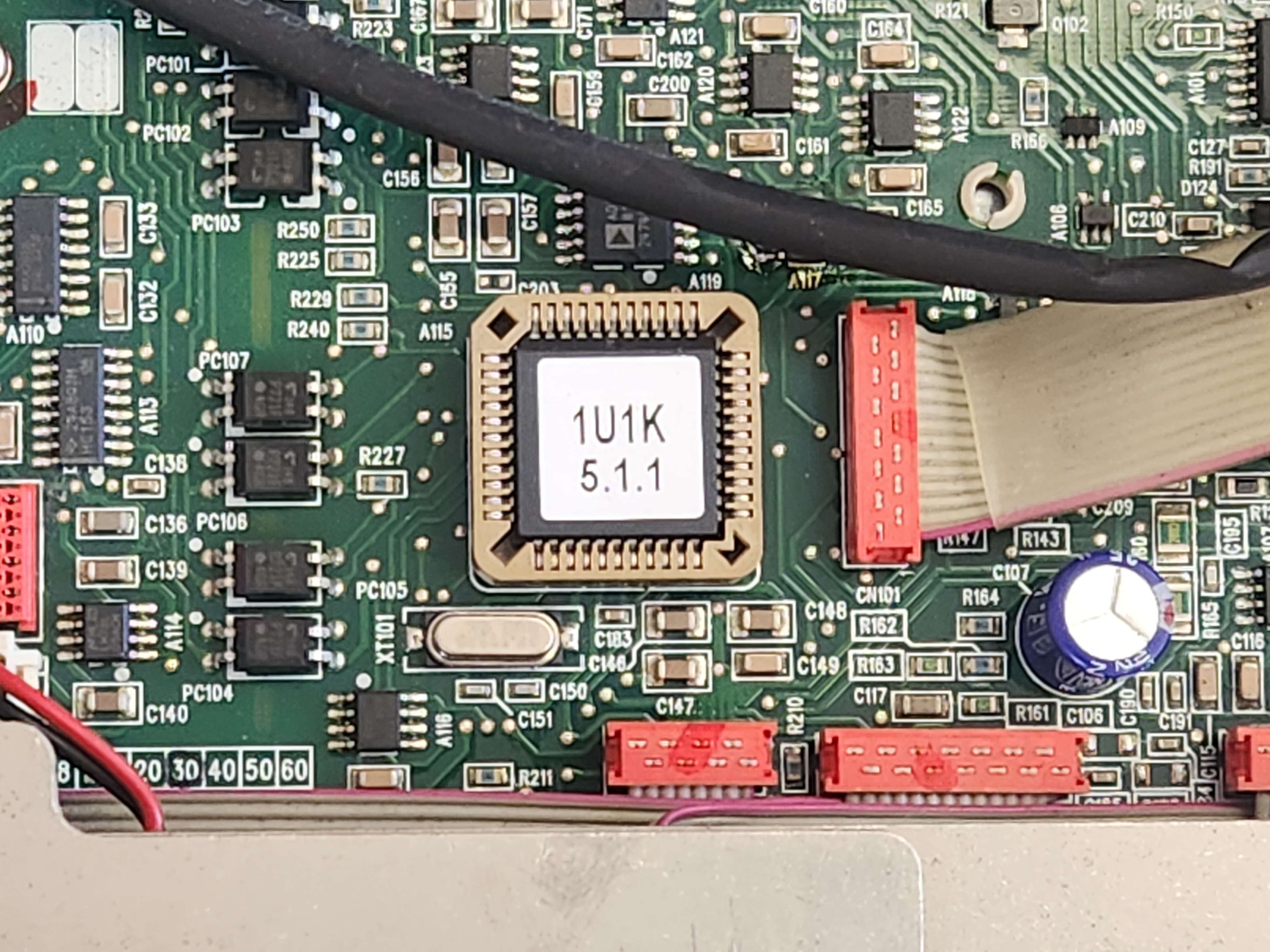

• 수리 과정:

TDK-LAMBDA 파워서플라이 GEN30-50 출력전압 무 수리 완료

TDK-LAMBDA 파워서플라이 GEN30-50 출력전압 무 수리 완료

TDK-LAMBDA 파워서플라이 GEN30-50 출력전압 무 수리 완료

TDK-LAMBDA 파워서플라이 GEN30-50 출력전압 무 수리 완료

TDK-LAMBDA 파워서플라이 GEN30-50 출력전압 무 수리 완료

TDK-LAMBDA 파워서플라이 GEN30-50 출력전압 무 수리 완료

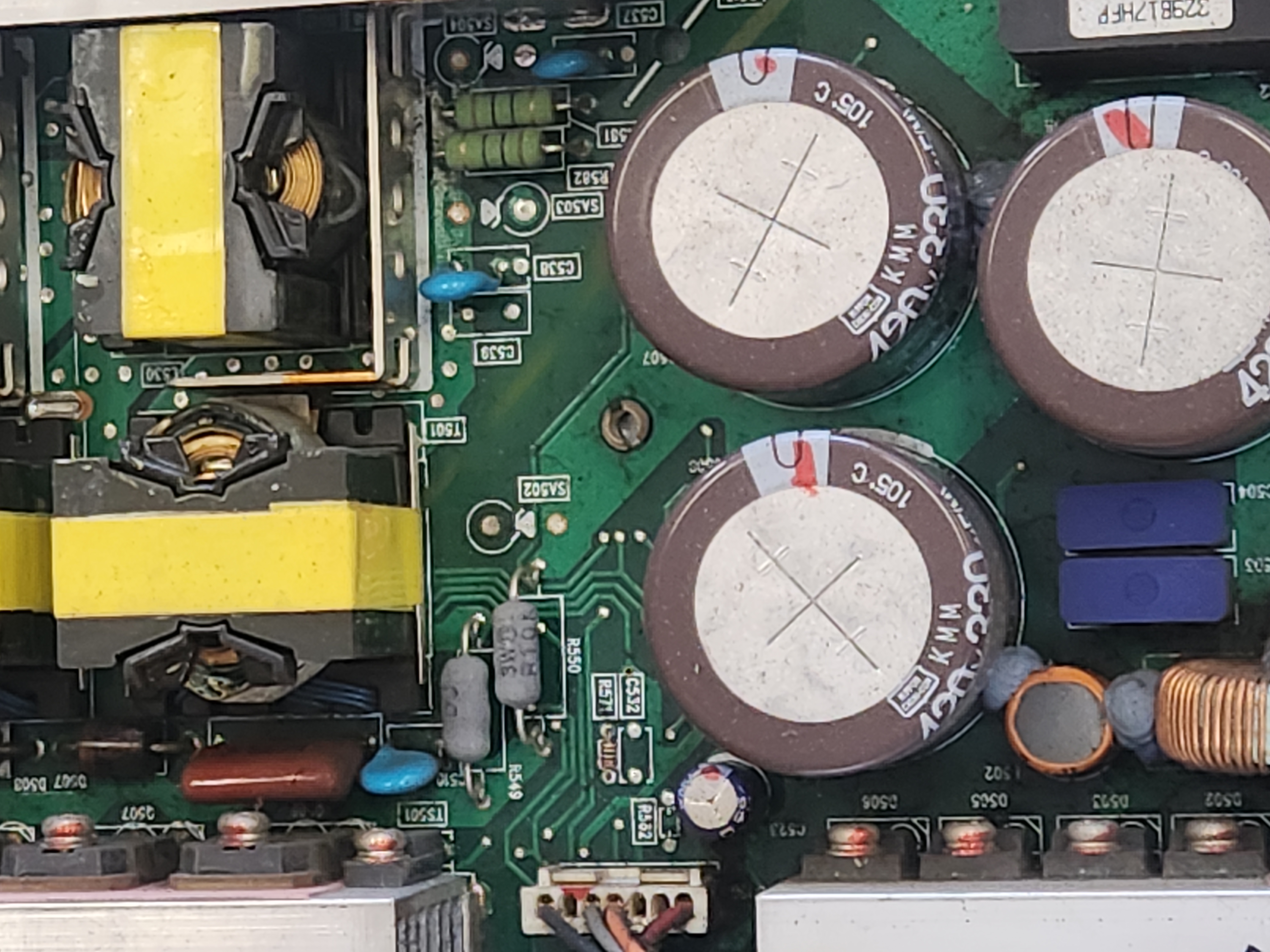

정밀 수리 후 품질 검사를 완료하여 출고하였습니다.



30년 경력의 전자기기 수리 전문가로서, 정밀 실험 및 산업용 전원 공급 장치로 널리 사용되는 TDK-LAMBDA GEN30-50 (Genesis 시리즈)의 '출력 전압 무(No Output Voltage)' 고장 증상을 분석하고, 최신 리포트 폼에 맞춰 정밀 수리 솔루션을 정리해 보았습니다.



GEN30-50 모델은 프로그래밍이 가능한 고성능 파워 서플라이로, 단순 부품 파손뿐만 아니라 제어 로직 보드와 출력단 보호 회로의 복합적인 결함이 자주 발생합니다. (주)메트영남은 정밀 계측 장비를 통해 출력 전압이 나오지 않는 근본 원인을 정확히 찾아 복구합니다.

---

⚡ TDK-LAMBDA GEN30-50 출력 전압 무 정밀 수리 리포트

1. 🛠️ 주요 고장 증상 및 기술적 원인 (Technical Analysis)

1. 메인 인버터부 IGBT 및 드라이브 회로 손상:
   • 현상: 전면 디스플레이는 켜지나 출력 단자에서 전압이 측정되지 않으며, 가동 시 내부에서 이상 소음이 발생할 수 있음.
   • 원인: 고전력을 변환하는 IGBT 모듈의 절연 파괴 또는 이를 구동하는 게이트 드라이브 보드의 신호 왜곡.
   • 수리: 손상된 파워 소자를 정밀 교체하고, 구동 파형을 측정하여 스위칭 동작의 무결성을 확보합니다.
2. 출력단 정류 다이오드 및 필터 회로 단락:
   • 현상: 전압 설정은 정상적으로 표시되나 실제 출력은 0V이며, 과전류(OCP) 알람이 발생함.
   • 원인: 출력단의 고속 복구 다이오드(Fast Recovery Diode) 단락 또는 대용량 평활 콘덴서의 내부 쇼트.
   • 수리: 쇼트된 다이오드 팩을 교체하고, 열화된 필터 콘덴서를 고내구성 부품으로 오버홀하여 안정적인 DC 출력을 복원합니다.
3. 제어 로직 및 보호 회로(OVP/OCP) 오작동:
   • 현상: 하드웨어는 정상이나 제어 보드에서 출력을 강제로 차단(Shutdown)함.
   • 원인: 전압/전류 감지용 션트 저항(Shunt Resistor)의 오차 또는 비교기(Comparator) IC의 불량으로 인한 가짜 보호 신호 발생.
   • 수리: 제어 루프의 정밀 소자들을 교환하고, 전압 피드백 회로를 재교정(Calibration)하여 정상 출력을 유도합니다.

---

📋 2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 전면 패널에 'OUT OFF'라고 뜨는데 버튼을 눌러도 반응이 없습니다.
  • A: 내부 보호 회로가 심각한 결함을 감지하여 소프트웨어적으로 출력을 잠근 상태입니다. 내부 회로 수리 후 리셋이 필요합니다.
• Q2. 수리 후 전압 정밀도(Accuracy)가 신품과 차이가 나나요?
  • A: 아니요. 수리 후 정밀 전압계를 사용하여 캘리브레이션 과정을 거치므로 신품 수준의 출력 정밀도를 유지합니다.
• Q3. 특정 전압 이상으로 올리면 출력이 툭 끊어지는데 왜 그런가요?
  • A: 전압 감지 회로의 노후화로 인해 과전압 보호(OVP) 설정값이 틀어졌거나, 전원부 콘덴서의 용량이 부족하여 전압 강하가 발생하는 증상입니다.
• Q4. TDK-LAMBDA 서비스 센터에서 수리 불가 판정을 받은 제품도 수리되나요?
  • A: 네, 가능합니다. (주)메트영남은 제조사의 부품 보유 여부와 관계없이 회로 레벨 수리를 진행하므로 대부분 복구가 가능합니다.
• Q5. 수리 기간은 얼마나 소요되나요?
  • A: GEN 시리즈 핵심 소자를 상시 보유 중이므로 입고 시 당일 진단 및 최단기간 내 수리를 완료합니다.

---

🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	전문가 조언
출력 전압 무 (0V)	메인 스위칭 소자(IGBT/MOSFET) 및 퓨즈 단선	핵심: 주회로 전압 인가 전 제어 보드 구동 전압 확인
출력 전압 불안정	피드백 회로 포토커플러 및 콘덴서 노후	2차측 전해 콘덴서 전량 교체(오버홀)로 전압 안정성 확보
통신 제어 불능	RS-232/485 인터페이스 및 절연 IC 파손	원격 제어 사용 시 통신 포트 보호 소자 점검 필수
전원 무감 (Dead)	보조 전원부(Standby Power) SMPS 회로 소손	로직 보드 전원(5V, 12V) 안정화 회로 정밀 진단

---

🚨 4. GEN30-50 주요 점검 가이드

1. 입력 전원 확인: AC 입력 단자의 전압이 설정된 범위(115/230V 등)에 맞는지 확인하십시오.
2. 팬(Fan) 동작 상태: 냉각 팬이 멈추면 과열 보호 회로가 작동하여 출력을 차단합니다. 주기적인 먼지 제거가 필요합니다.
3. 후면 터미널 결속: 출력 단자 및 센싱(Sense) 단자의 연결이 헐겁지 않은지 확인하십시오. 접촉 불량은 출력 전압 변동의 원인이 됩니다.
4. 습기 및 부식: 습한 환경에서 사용 시 내부 부품의 부식으로 인해 미세 쇼트가 발생할 수 있습니다.

---

💡 전문가의 조언

"TDK-LAMBDA GEN30-50은 매우 정밀한 장비이므로, 출력 전압이 나오지 않는 상태에서 무리하게 조작하면 메인 CPU까지 손상될 수 있습니다. 30년 전문가의 안목으로 미세한 회로 결함까지 잡아내어, 귀하의 실험 및 생산 설비가 완벽한 전원 공급을 받을 수 있도록 복구해 드리겠습니다."
