화낙(FANUC) 파워서플라이 A16B-1212-0100 -01/ 08A 출력이상 수리 완료
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
경북에 위치한 산업현장에서 입고된 화낙(FANUC)의 파워서플라이 A16B-1212-0100 -01/ 08A 긴급 수리 사례입니다.
• 모델명: A16B-1212-0100 -01/ 08A
• 제조사: 화낙(FANUC)
• 품목: 파워서플라이

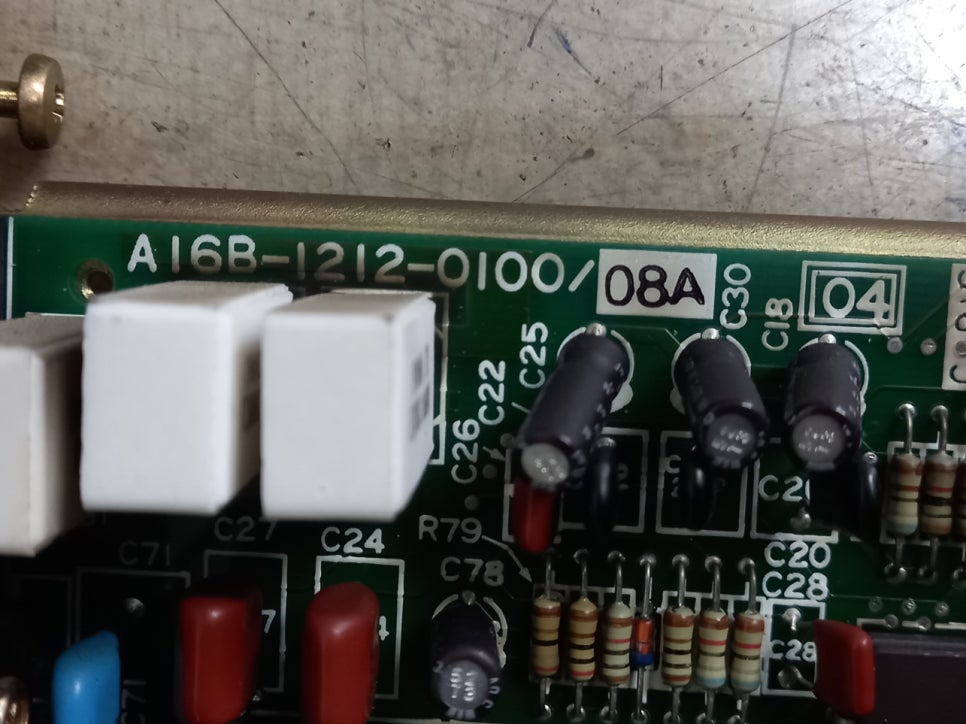

• 증상: 출력이상
• 수리 과정: PCB 불량소자 교체

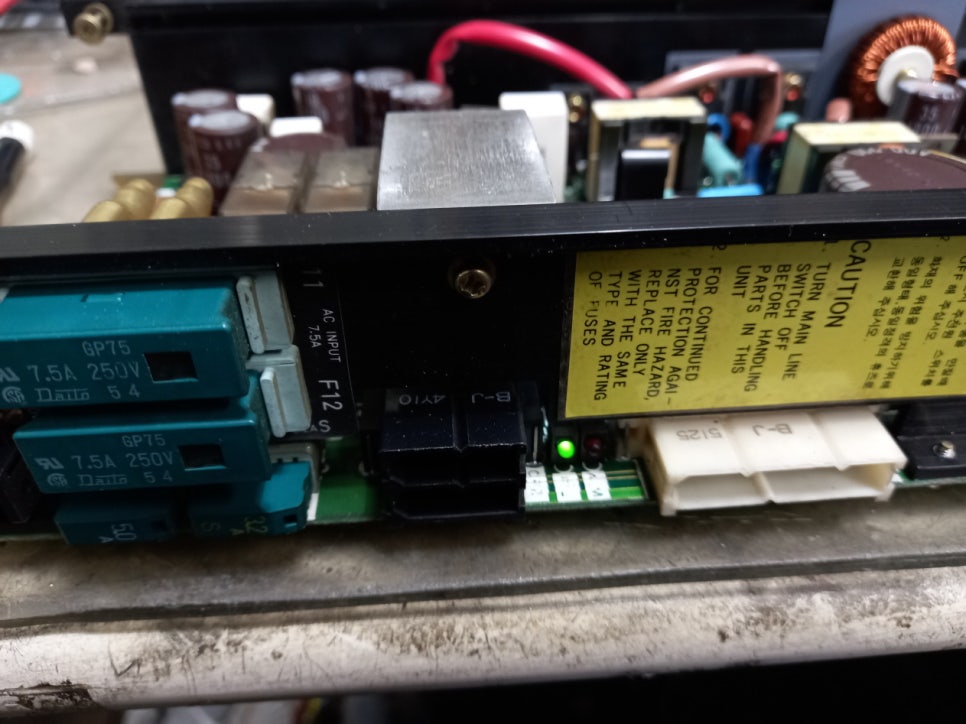

긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.
30년 경력의 전자기기 수리 전문가로서, CNC 컨트롤러의 세계적 표준인 FANUC(화낙) 시스템의 핵심 전원 모듈인 A16B-1212-0100 수리 리포트를 작성해 보았습니다.
이 모델은 FANUC 0-M, 0-T 시리즈 등에 주로 탑재되는 전원 공급 장치로, 기계의 메인 로직 전원을 담당하기 때문에 고장 시 CNC 화면이 아예 켜지지 않거나 장비 전체가 멈추는 치명적인 결과를 초래합니다.
⚡ [수리완료] FANUC CNC Power Supply A16B-1212-0100 정밀 복구
입고된 화낙 파워 유닛은 CNC 전원이 들어오지 않는 '전원 무감' 증상으로, 내부 회로의 정밀 진단과 소자 단위 수리를 통해 완벽히 복구되었습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)
- 메인 스위칭 회로 파손 (Primary Side Failure):
- 현상: 입력단 퓨즈가 단선되어 있거나 AC 전원을 넣어도 2차측 출력이 전혀 없는 상태.
- 수리: 고전압 스위칭 소자인 하이브리드 IC(또는 FET) 및 PWM 제어부를 정밀 점검하여 소손된 부품을 신품으로 교체했습니다.
- 출력 전압 불안정 및 리플 과다 (Secondary Side Failure):
- 현상: CNC 화면이 켜지다가 꺼지거나, 원인 모를 시스템 에러(System Alarm)가 수시로 발생.
- 수리: 24V, 5V, 15V 등 다계통 출력단의 전해 콘덴서가 열화되어 전압 파형이 뭉개진 것을 확인했습니다. 모든 콘덴서를 장수명 고온용(105°C) 부품으로 전량 오버홀(Overhaul) 진행했습니다.
- 알람 검출 회로 수리 (Watchdog/Alarm Circuit):
- 현상: 파워 자체 전압은 나오나 시스템에서 'Power Alarm'을 띄우며 기동을 거부하는 증상.
- 수리: 전압 감시용 포토커플러와 비교기 회로의 오차를 보정하여 시스템 피드백 신호를 정상화했습니다.
- 납땜 노화 및 열화 부위 보강:
- 현상: 장시간 고온 가동으로 인한 냉땜(Cold Joint) 발생.
- 수리: 주요 고전압 라인과 트랜스포머 단자의 기존 납을 제거하고 고순도 납으로 재납땜하여 접촉 저항을 최소화했습니다.
📋 2. A16B-1212-0100 핵심 점검 포인트 (Alarm Codes)
| 점검 항목 | 정상 기준 | 고장 시 증상 |
| 입력 퓨즈 (Fuse) | 도통 상태 유지 | 전원 무감 (내부 쇼트 가능성 높음) |
| +5V 출력 (Logic) | 4.9V ~ 5.2V | CNC 화면 불능 또는 부팅 멈춤 |
| +24V 출력 (I/O) | 23.5V ~ 25.0V | 입력/출력 신호 마비 및 접촉기 미작동 |
| PILOT LED (녹색) | 점등 상태 유지 | 전원 회로 불량 또는 과부하 보호 동작 |
| ALM LED (적색) | 소등 상태 유지 | 전압 이상 발생 시 점등 (수리 필요) |
❓ 3. CNC 현장 관리자 FAQ Top 5
- Q1. 화면이 한 번씩 꺼지는데 파워 문제인가요?
- A: 파워 내부의 필터 콘덴서 수명이 다하면 부하에 따라 전압이 출렁거리며 화면이 꺼질 수 있습니다. 조기에 오버홀하지 않으면 메인보드까지 손상될 수 있습니다.
- Q2. 퓨즈만 직접 갈아 끼워도 될까요?
- A: FANUC 파워의 퓨즈가 나갔다는 것은 내부 파워 소자가 쇼트되었다는 강력한 신호입니다. 수리 없이 퓨즈만 갈면 펑 소리와 함께 기판 패턴이 타버릴 수 있습니다.
- Q3. 구형 모델인데 부품 수급이 가능한가요?
- A: (주)메트영남은 FANUC 전용 하이브리드 IC와 특수 소자들을 다량 보유하고 있어 단종된 구형 모델도 당일 수리가 가능합니다.
- Q4. 수리 후 전압 조정이 필요한가요?
- A: 정밀 가변저항을 통해 표준 전압으로 셋팅하여 출고하므로 현장에서는 별도의 조정 없이 즉시 사용 가능합니다.
- Q5. 수리 비용은 교체 대비 어느 정도인가요?
- A: FANUC 정품 모듈 교체 비용의 30% 수준으로 경제적이며, 수명은 신품급으로 복원됩니다.
💡 전문가의 조언
"FANUC A16B-1212-0100 파워 유닛은 화낙 시스템의 기초 체력과 같습니다. 기계가 오래될수록 전원부의 미세한 노이즈는 CNC 메인보드의 CPU와 메모리에 치명적인 스트레스를 줍니다. 30년 전문가의 안목으로 전 부품을 검수하여, 귀사의 소중한 CNC 장비가 앞으로 10년 더 거뜬히 돌아갈 수 있도록 완벽히 복구해 드립니다."
