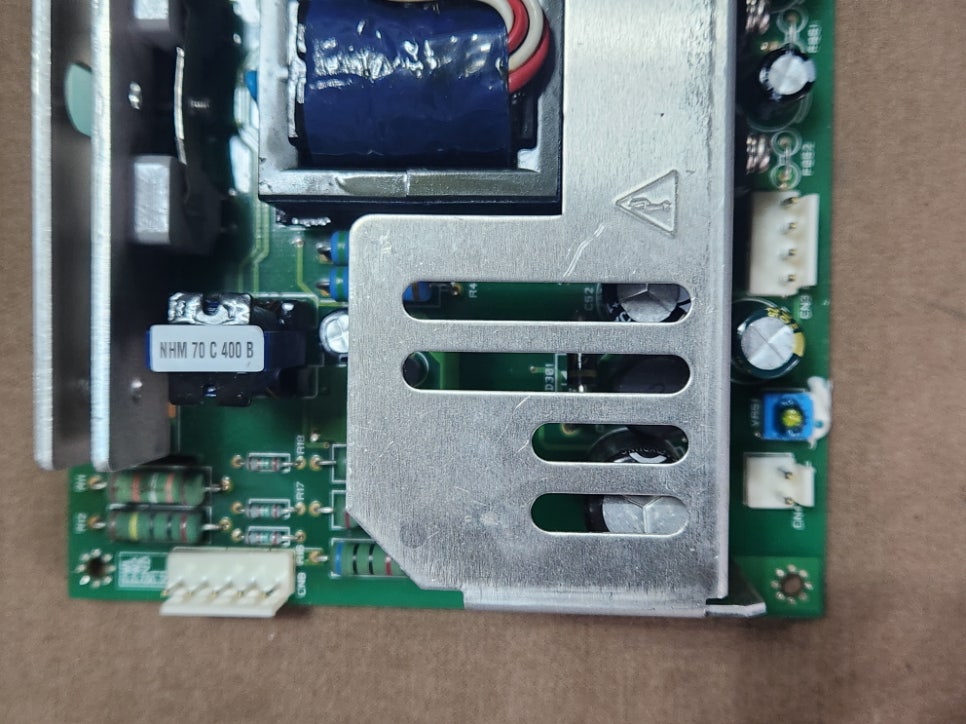

뉴하이텍(NEW HITEC) 승강기 파워서플라이 승강기 파워 PB- NHS60-BBEWB_R PCB 소자 불량 수리 완료
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
포항에 위치한 산업체에서 입고된 뉴하이텍(NEW HITEC)의 승강기 파워서플라이 승강기 파워 PB- NHS60-BBEWB_R 긴급 수리 사례입니다.

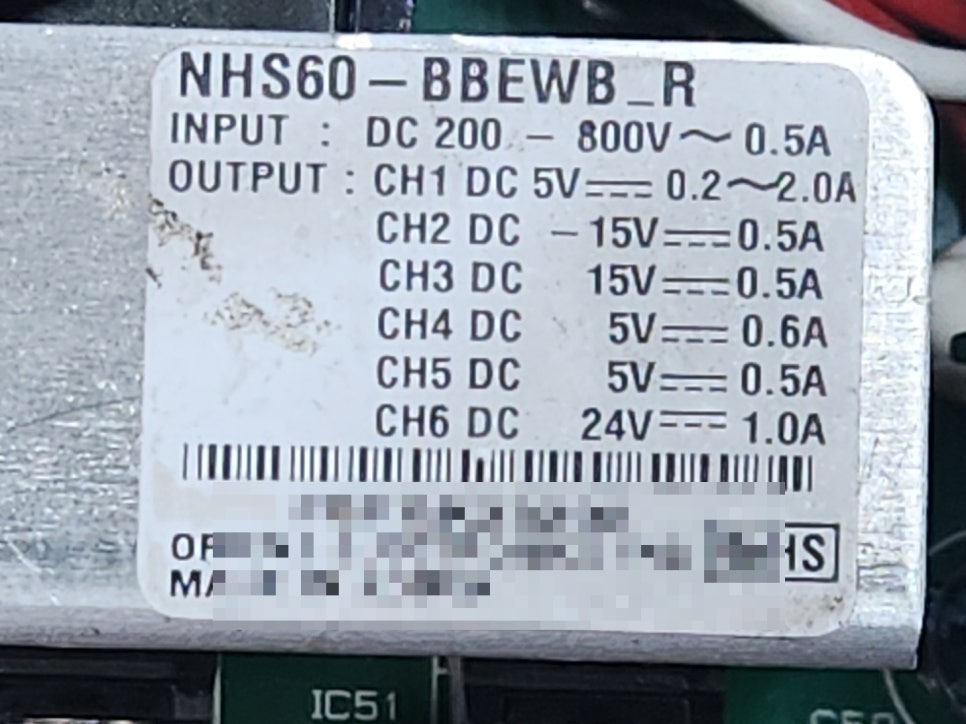

• 모델명: 승강기 파워 PB- NHS60-BBEWB_R
• 제조사: 뉴하이텍(NEW HITEC)
• 품목: 승강기 파워서플라이
• 증상: PCB 소자 불량
• 수리 과정: 불량소자 교체
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
승강기(엘리베이터) 제어 시스템의 심장부 역할을 하는 승강기 전용 파워 서플라이 PB-NHS60-BBEWB_R 모델에 대한
정밀 분석 및 수리 가이드를 작성해 보았습니다.
이 모델은 승강기 메인 제어반(CP)에 안정적인 저압 전원을 공급하는 핵심 부품입니다.
승강기 특성상 24시간 가동되며 빈번한 기동/정지(Start/Stop)가 반복되므로,
전원부의 열화 전압 강하가 주요 고장 원인이 됩니다.
⚡ 승강기 전용 파워 PB-NHS60-BBEWB_R 완벽 가이드
PB-NHS60 시리즈는 높은 신뢰성을 자랑하지만, 설치 후 7~10년이 경과하면 내부 소모성 부품의 수명이 다해 승강기 오작동을 유발합니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- 출력 전압 불안정 (Voltage Fluctuation): 정격 전압(보통 5V, 12V, 24V 등)이 일정하지 않고 흔들립니다. 내부 2차측 출력 필터 콘덴서의 전해액 건조로 인해 리플(Ripple) 노이즈가 심해질 때 발생하며, 메인 보드의 CPU 리셋을 유발합니다.
- 부팅 지연 및 틱틱(Ticking) 소음: 전원을 켰을 때 바로 켜지지 않고 내부에서 '틱-틱' 소리가 나며 한참 뒤에 동작합니다. 스타트업 회로의 저항 및 기동 콘덴서가 손상되었을 때 나타나는 전형적인 증상입니다.
- 부하 인가 시 셧다운 (Shut-down): 무부하 시에는 전압이 잘 나오지만, 승강기가 움직이거나 브레이크가 작동하는 순간 전원이 꺼집니다. 메인 평활 콘덴서의 용량 부족이나 포토커플러(Opto-isolator)의 피드백 불량입니다.
- 발열 과다 및 탄 냄새: 내부 인덕터나 트랜스 주변의 납땜 부위가 과열로 인해 타거나 갈라지는 냉땜(Cold Joint) 현상입니다. 장기간 방치하면 기판 패턴이 타버려 회복 불능이 될 수 있습니다.
- 출력 무 (No Power): 전원 LED조차 들어오지 않는 상태입니다. 입력단 퓨즈 단선이나 브리지 다이오드, 또는 메인 스위칭 소자인 FET(Field Effect Transistor)의 단락이 원인입니다.
❓ 2. 승강기 유지보수 담당자 FAQ (자주 묻는 질문)
- Q1. 전압이 1V 정도 낮게 나오는데 가변저항으로 올려도 되나요?
- A: 임시방편은 될 수 있으나 권장하지 않습니다. 전압이 떨어진다는 것은 내부 소자가 수명을 다했다는 신호이므로, 억지로 올리면 다른 소자에 과부하를 주어 폭발할 위험이 있습니다.
- Q2. 승강기가 가끔 이유 없이 멈추는데 파워 문제일까요?
- A: 가능성이 매우 높습니다. 파워의 미세한 전압 강하(Micro-drop)는 에러 로그에 남지 않으면서 시스템을 멈추게 하는 주범입니다.
- Q3. 수리 시 소모성 부품을 다 갈아주시나요?
- A: (주)메트영남은 고장 난 부품뿐만 아니라, 열에 노출된 고온용 전해 콘덴서 전체를 신품으로 교체(오버홀)하여 신품급 성능으로 복원합니다.
- Q4. 일반 파워로 대체해서 사용해도 되나요?
- A: 승강기 파워는 진동과 서지에 강한 특수 설계가 되어 있습니다. 가급적 PB-NHS60 정품 또는 규격이 검증된 전용 모델을 수리하여 사용하는 것이 안전합니다.
- Q5. 수리 기간 동안 승강기를 세워둬야 하나요?
- A: 입고 즉시 긴급 수리를 진행하여 당일 또는 익일 출고를 원칙으로 합니다.
🚨 3. 핵심 알람 및 상태 표시 (Status Check)
PB-NHS60-BBEWB_R 전면 및 출력단에서 확인할 수 있는 상태 가이드입니다.
| 점검 항목 | 정상 상태 (Normal) | 이상 상태 (Abnormal) |
| 출력 LED | 녹색등 상시 점등 | 소등 또는 깜빡거림 (쇼트 및 과부하) |
| 출력 전압 | 정격 전압 ±5% 이내 | 정격 대비 10% 이상 전압 강하 |
| 작동 소음 | 미세한 웅~ 소리 | 틱틱, 찌~ 하는 고주파 소음 |
| 외관 상태 | 깨끗한 PCB 표면 | 콘덴서 배부름, 패턴 변색(갈색/검정) |
| DC OK 접점 | 정상 결속 (Close) | 접점 불량 또는 신호 끊김 (Open) |
