터치패널 TEMP850 -11 터치스크린패널 동작불능 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
충북에 위치한 산업체에서 입고된 터치패널 TEMP850 -11 터치스크린패널 긴급 수리 사례입니다.
• 모델명: TEMP850 -11 터치스크린패널
• 제조사:
• 품목: 터치패널
• 증상: 동작불능
• 수리 과정: 메인보드 불량부품 교체
정밀 수리 후 품질 검사를 완료하여 출고하였습니다.
30년 경력의 전자기기 수리 전문가로서, 정밀 산업 공정 및 환경 챔버 등에서 널리 사용되는 터치스크린 방식 온도 컨트롤러 TEMP850-11 모델의 메인보드 정밀 복구 및 데이터 백업 리포트를 작성해 보았습니다.
이 장비는 고정밀 온도 제어와 사용자 편의성을 동시에 갖춘 모델이지만, 노후화 시 부팅 불능이나 데이터 유실 등의 치명적인 문제가 발생할 수 있습니다. (주)메트영남의 기술력으로 하드웨어 수리는 물론, 핵심 데이터 보존까지 완벽히 처리하였습니다.
🌡️ [수리완료] TEMP850-11 온도 컨트롤러 메인보드 및 데이터 복구
입고된 TEMP850-11 장비는 전원을 인가해도 시스템이 정상적으로 기동되지 않는 '부팅 불능' 상태였으며, 정밀 진단 결과 메인보드 전원부 및 로직 소자의 결함이 확인되었습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)
- 메인보드 로직 전원부(SMPS) 복구:
- 현상: CPU와 터치스크린 구동을 위한 저전압(5V, 3.3V)이 불안정하게 생성되어 시스템이 멈추는 증상.
- 수리: 열화된 스위칭 소자와 전압 레귤레이터, 그리고 수명이 다한 장수명 콘덴서를 전량 교체했습니다. 이를 통해 깨끗한 직류 전원을 회로 전체에 공급하도록 조치했습니다.
- 불량 로직 소자 정밀 교체:
- 현상: 메인보드 내 신호 전달을 담당하는 일부 로직 IC의 특성 저하로 인한 연산 오류.
- 수리: 현미경 하에서 불량 소자를 적출하고 동일 사양의 신품 소자로 교체하여 데이터 흐름을 정상화했습니다.
- EEPROM 데이터 백업 및 복사 (Data Security):
- 핵심 강점: 본 모델은 기기 설정 및 캘리브레이션 값이 EEPROM에 저장되는 구조입니다.
- 수리: 수리 과정에서 데이터 유실을 방지하기 위해 롬 라이터를 이용해 기존 데이터를 안전하게 추출했습니다. 데이터 복사가 가능하므로, 동일 모델의 다른 장비가 고장 났을 때도 설정값을 완벽히 이식할 수 있는 기반을 마련했습니다.
- 터치 인터페이스 및 기판 세정:
- 작업: 터치스크린 반응 속도를 점검하고, 산업 현장의 분진으로 오염된 기판을 초음파 세정한 후 절연 코팅을 재도포하여 내구성을 강화했습니다.
📋 2. TEMP850-11 핵심 점검 포인트 (FAQ)
| 점검 항목 | 정상 상태 및 기준 | 고장 시 증상 |

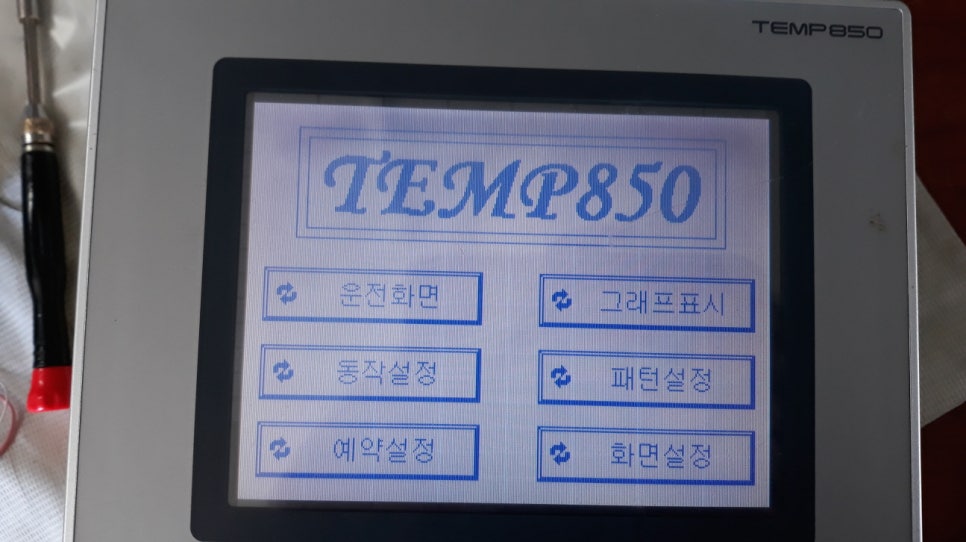

| 시스템 부팅 | 전원 투입 후 로고 및 메인화면 표시 | 화면 무감, 부팅 로딩 멈춤 |

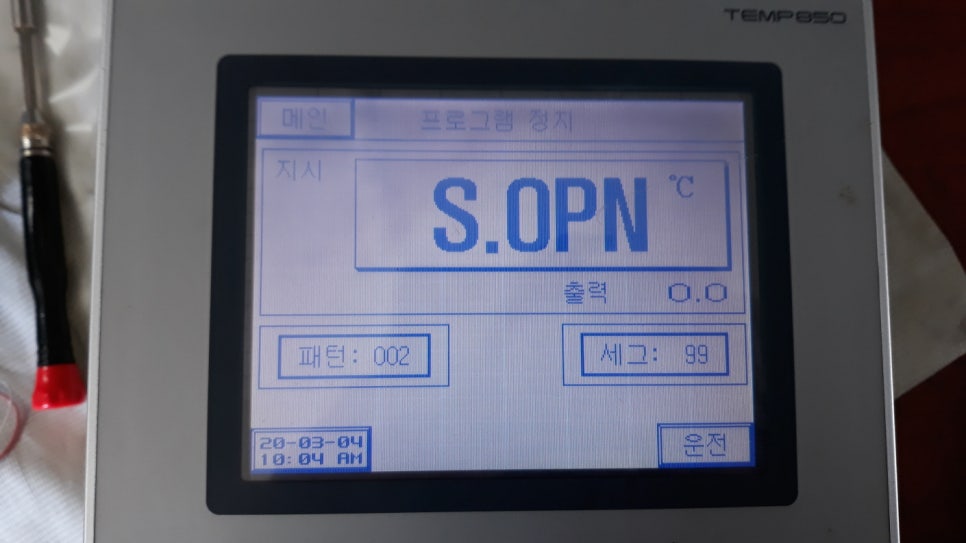

| 온도 측정값 | 현재 환경 온도와 일치 | 센서 에러(Open/Short) 표시 |
| 데이터 보존 | 전원 재인가 시 설정값 유지 | 'Memory Error' 또는 설정값 초기화 |
| 터치 반응 | 터치 시 즉각적인 화면 전환 | 터치 밀림, 특정 부위 반응 없음 |
- Q1. 화면이 안 켜지는데 안에 저장된 온도 프로파일(데이터)이 사라지나요?
- A: 하드웨어 고장이라도 EEPROM 소자 자체만 무사하다면 데이터는 살아있습니다. 저희는 수리 전 데이터 백업을 최우선으로 하므로 안심하셔도 됩니다.
- Q2. 똑같은 장비가 여러 대인데 설정값을 그대로 옮길 수 있나요?
- A: 네, TEMP850-11은 EEPROM 구조로 되어 있어 데이터 복제(Cloning)가 가능합니다. 한 대의 완벽한 셋팅값을 다른 기기로 복사해 드릴 수 있습니다.
- Q3. 수리 후 온도 오차가 생기지는 않나요?
- A: 기존 보정 데이터(Calibration)를 그대로 유지하며 수리하기 때문에 수리 전과 동일한 정밀도를 유지합니다.
- Q4. 수리 기간은 얼마나 걸리나요?
- A: 온도 컨트롤러는 공정 중단과 직결되므로 긴급 당일 수리 및 테스트를 원칙으로 신속하게 처리해 드립니다.
💡 전문가의 조언
"TEMP850-11과 같은 정밀 컨트롤러는 단순한 부품 교체보다 내부 데이터를 지키는 것이 더 중요합니다. 30년 전문가의 노하우로 불량 부품은 신속히 교체하고, 귀한 설정 데이터는 EEPROM 복사 기술로 안전하게 지켜드립니다. 단종된 모델이라도 걱정 마시고 (주)메트영남에 맡겨주십시오."
🛠️ 메트영남 산업용 자동화 기기 정밀 수리 안내
HMI · 인버터 · CNC · 소방수신기 전문 수리
저희 메트영남은 오랜 경험과 노하우를 바탕으로 단종된 구형 모델부터 최신 스마트 팩토리 장비까지 정밀 점검 및 수리를 진행하고 있습니다. 현재 저희가 주로 취급하며 수리 실적이 많은 주요 모델 리스트를 안내해 드립니다.
아래 리스트에 없는 모델도 점검 가능하니 언제든 문의주세요!
📺 HMI / 터치판넬 / 모니터 수리
"화면 불량, 터치 인식 안 됨, 백라이트 교체, 통신 에러 수리 전문"
- M2I (엠투아이): XTOP10TV-ED, XTOP08TV-ED, XTOP07TW-LD, XTOP05TQ-ED, TOP6SAS
- Pro-face (프로페이스): GP-4501T (PFXGP4501TAA), GP-4311HT, GP2301-SC41, GP2301-TC41, GP470-EG11
- Mitsubishi (미쓰비시): GOT1000 시리즈, GT2712-STBD, GT1150-QLBD, A970GOT-SBA
- Weintek (이지뷰): MT8102iE, MT8101iE, MT8100iE
- LS / 기타: XP80-TTA, XP50-TTA, UG221H-LR4 (Hakko), GK070-WST20
🔌 인버터 & 서보 드라이브 (Inverter / Servo)
"과전류(OC), 과전압(OV), 파라미터 설정 오류, 전원 불량 수리"
- LS 일렉트릭: SV370iP5A-40, SV110iG5A-4, SV185iV5-2DB, SV300IS5-4NU, SV015FP5-2
- Siemens (지멘스): 6SE6440-2UD21-5AA1 (MM440), 6SN1130, 6SN1123 시리즈
- Delta (델타): VFD150F43A, VFD110V43A, ASDA-B2 (서보)
- Yaskawa (야스카와): Varispeed G7, SG2228G
- 기타: HIVD 700G/900G, FR-A520, FR-E520 (미쓰비시)
⚙️ CNC / 화낙(FANUC) 관련 부품
"구형 CRT 모니터 LCD 개조 및 제어 보드 수리"
- FANUC 모니터: A61L-0001-0092, 0093, 0095, 0096, 0097, 0090, 0086, 0076, 0116
- FANUC 제어부: A02B-0309-B520, A02B-0319-B500, A06B-6140-H011, 6117-H207, 6117-H105
- 범용 모니터: MDT947B-1A, D9MM-11A, FPM-2150
🌡️ 산업용 제어기 & 특수 장비 (Controller)
- 온도조절기: HANYOUNG NUX TD500 CE, TEMP880, HTC-3000, dtc-6000/7000
- 펌프/밸브 제어: PumpNics(펌프닉스), MCU-100D, MCU200, DCU-2A
- 통신/보안: ETOS-TS, AhnLab TrusGuard 50A, TiFRONT-F26P
- 프로그래머: BeeProg2c, BeeProg2, BeeProg+
💡 메트영남 핵심 수리 가이드 (고객 필수 확인)
| 구분 | 주요 내용 |
| 5대 주요 고장 증상 | 1. 전원 불량 2. 과전류(OC) 알람 3. 과전압(OV) 알람 4. 통신 에러 5. 화면/터치 작동 불능 |
| 자주 묻는 질문 (FAQ) | Q: 단종 모델 수리 되나요? → A: 네, 전문입니다. Q: 설정값 지워지나요? → A: 백업 후 복구해 드립니다. Q: 당일 수리 되나요? → A: 긴급 건 우선 처리합니다. |
| 주요 알람 코드 | OC: 과전류(IGBT 점검) / OV: 과전압(제동 저항 점검) / LV: 저전압(커패시터 점검) / OH: 과열(냉각팬 점검) |
🛠️ 메트영남 수리 서비스 프로세스
- 상담 접수: 모델명과 고장 증상을 말씀해 주세요.
- 정밀 진단: 입고된 제품의 회로 분석 및 불량 소자 파악.
- 수리 진행: 정품 소자 사용 및 노후 소자 예방 정비 실시.
- 테스트 후 출고: 충분한 에이징 테스트 후 안전하게 발송.
[수리 문의 및 접수]
- 업체명: 메트영남 (010-7920-1272)
- 주요 수리 품목: 인버터, HMI, PLC, CNC, 소방수신기 파워, 산업용 PC 등
- 특징: 긴급 수리 대응 가능, 단종 모델 전문 정밀 수리
메트영남은 현장의 멈춤 없는 가동을 위해 최선을 다합니다. 장비에 문제가 생기면 언제든 위 번호로 연락 주시기 바랍니다.
