안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.

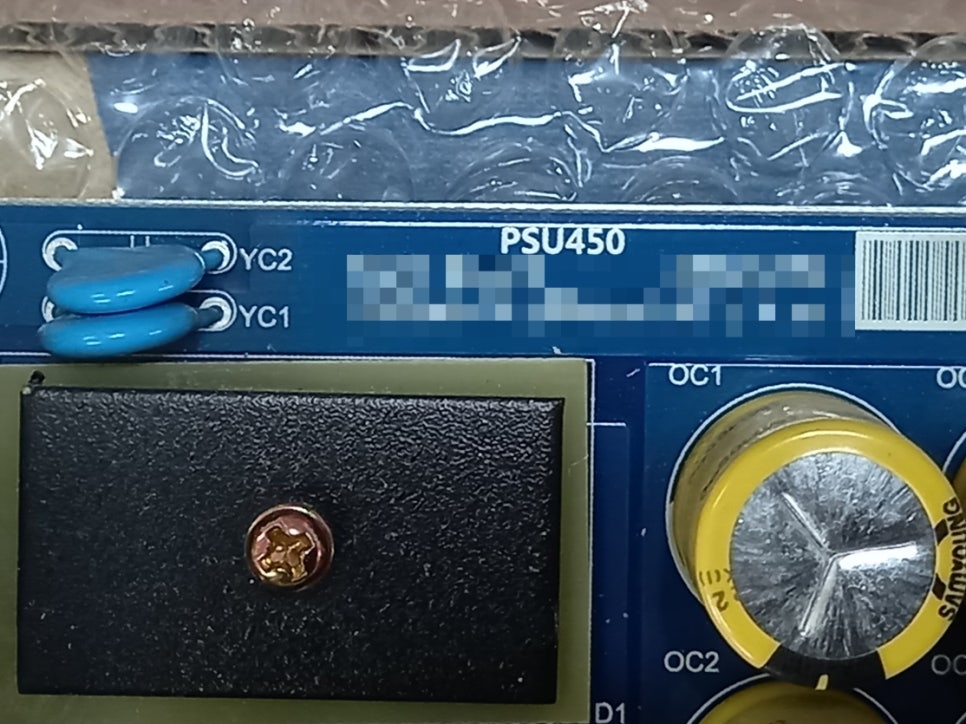

경기도 시흥에 위치한 오피스텔 관리사무소에서 입고된 (주)동방전자산업 (TYCO KOREA / 현 존슨콘트롤즈)의 소방수신기파워 PSU450 긴급 수리 사례입니다.



• 모델명: PSU450



• 제조사: (주)동방전자산업 (TYCO KOREA / 현 존슨콘트롤즈)



• 품목: 소방수신기파워



• 증상: 출력 전압이 나오지 않는 증상

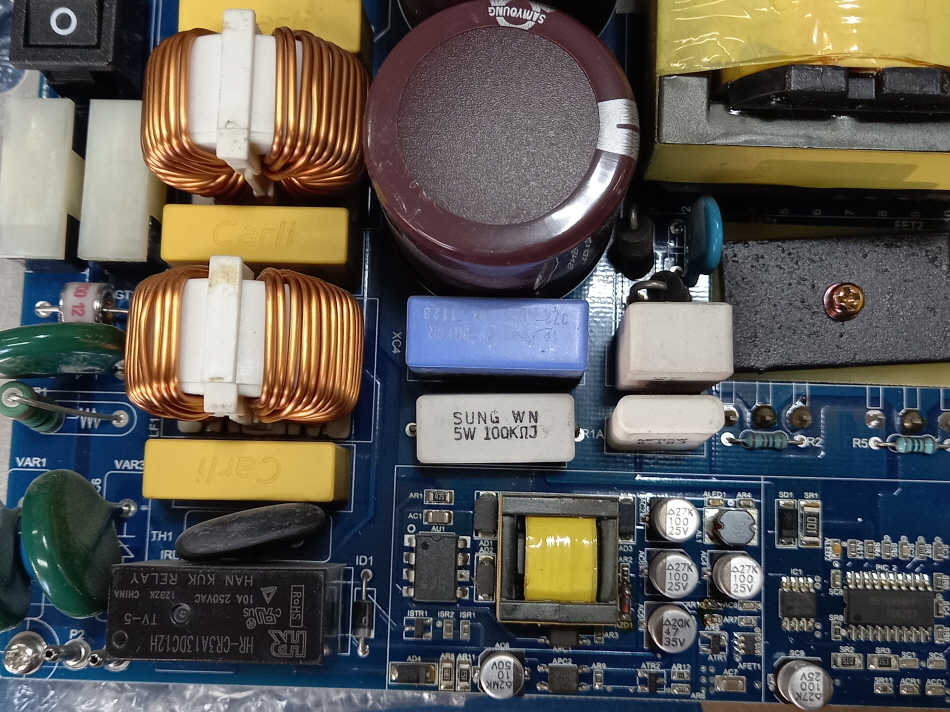

• 수리 과정: PCB 불량소자 교체



(주)동방전자산업 (TYCO KOREA / 현 존슨콘트롤즈) 소방수신기파워 PSU450 출력 전압이 나오지 않는 증상 수리 완료



(주)동방전자산업 (TYCO KOREA / 현 존슨콘트롤즈) 소방수신기파워 PSU450 출력 전압이 나오지 않는 증상 수리 완료

(주)동방전자산업 (TYCO KOREA / 현 존슨콘트롤즈) 소방수신기파워 PSU450 출력 전압이 나오지 않는 증상 수리 완료

(주)동방전자산업 (TYCO KOREA / 현 존슨콘트롤즈) 소방수신기파워 PSU450 출력 전압이 나오지 않는 증상 수리 완료

(주)동방전자산업 (TYCO KOREA / 현 존슨콘트롤즈) 소방수신기파워 PSU450 출력 전압이 나오지 않는 증상 수리 완료





긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.



30년 경력의 전자기기 수리 전문가로서, 소방 수신기의 안정적인 운영을 책임지는 핵심 전원 공급 장치인 PSU450 (소방용 파워 서플라이)의 고장 원인과 완벽 복구 솔루션을 정리해 보았습니다.



PSU450은 화재 시 비상 방송, 유도등, 수신기 로직 전원을 모두 담당하므로 일반 산업용 파워보다 훨씬 높은 신뢰성이 요구됩니다. (주)메트영남은 단순 작동 여부를 넘어, 장기적인 안정성을 보장하는 전체 오버홀 수리를 원칙으로 합니다.

---

🚒 PSU450 소방수신기 파워 정밀 수리 리포트

1. 🛠️ 주요 고장 증상 및 기술적 원인 (Technical Analysis)

1. 출력 전압 무(0V) 및 부팅 불능:
   • 원인: 1차측 스위칭 회로의 FET 단락 또는 PWM 제어 IC의 소손. 주로 낙뢰나 한전 선로의 서지(Surge) 유입이 원인입니다.
   • 수리: 파손된 반도체를 교체하고, 서지 보호 소자(Varistor)를 보강하여 재발을 방지합니다.
2. 전압 불안정 및 리플(Ripple) 발생:
   • 현상: 수신기 화면이 떨리거나 간헐적으로 통신 에러 알람이 발생함.
   • 원인: 출력단 평활 콘덴서의 전해액 건조로 인해 직류 전압이 깨끗하지 못하고 노이즈가 섞인 상태입니다.
   • 수리: 고온 및 고주파 특성이 우수한 산업용 콘덴서로 전량 교체하여 깨끗한 전원을 복원합니다.
3. 배터리 충전 및 절체 회로 불량:
   • 현상: AC 전원을 끄면 즉시 수신기가 꺼지거나, 배터리 저전압 경보가 지속됨.
   • 원인: 충전 전압(약 26.5V~27.3V)을 제어하는 로직 회로의 오차 발생 또는 절체용 릴레이(Relay) 접점 소손.
   • 수리: 정밀 가변 저항을 조절하여 충전 전압을 교정하고, 노후된 릴레이를 신품으로 교체합니다.

---

📋 2. PSU450 핵심 점검 가이드 (TOP 5)

점검 항목	정상 상태 기준	고장 징후
메인 DC 출력	DC 24V ~ 27V (안정적 유지)	20V 이하로 처지거나 전압이 튀는 현상
AC 입력 상태	AC 220V 인가 확인	입력 휴즈(Fuse)가 계속 끊어짐
충전 전압	배터리 미연결 시 약 27V 내외	충전 단자 전압이 없거나 너무 낮음
내부 온도	방열판 발열이 일정하게 유지	특정 소자가 변색될 정도의 고열 발생
상태 표시 LED	Power(녹색) 점등	LED 소등 또는 점멸 (회로 이상)

---

🛠️ 3. (주)메트영남의 완벽 복구 프로세스

1. 회로 정밀 세정: 소방 장비 특성상 쌓여있는 미세 분진은 습기와 만나 쇼트를 유발합니다. 초음파 및 고압 세정으로 기판을 신품 수준으로 클리닝합니다.
2. 소자 예방 정비 (Overhaul): 고장 난 부위만 고치는 '땜질식 수리'는 하지 않습니다. 30년 노하우로 수명이 다해가는 전량의 전해 콘덴서를 교체하여 향후 5~10년의 수명을 보장합니다.
3. 부하 테스트 (Load Test): 수리 후 실제 수신기와 유사한 부하를 걸어 24시간 이상 에이징 테스트를 실시하여 전압 변동 유무를 완벽히 체크합니다.
4. 납기 최우선: 소방 설비의 공백은 안전과 직결되므로, 입고 시 당일 수리 완료를 목표로 신속히 대응합니다.

---

💡 전문가의 조언

"PSU450은 단순한 전원 장치가 아니라 건물의 안전을 지키는 최후의 보루입니다. 노후된 파워는 평상시엔 괜찮아 보여도 정작 화재 시 비상 배터리로 전환되지 않아 대형 사고로 이어질 수 있습니다. 30년 전문가의 자부심으로, 귀하의 건물을 지키는 소방 시스템이 단 1초의 공백 없이 작동하도록 완벽히 복구해 드리겠습니다."
