씨엔이지에스 (CNEGS) R형 소방수신기파워 CNEGS CN-EGS 화면무 수리 완료
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
대전에 위치한 아파트 관리사무소에서 입고된 씨엔이지에스의 R형 소방수신기파워 CNEGS CN-EGS 긴급 수리 사례입니다.
• 모델명: CNEGS CN-EGS
• 제조사: 씨엔이지에스
• 품목: 소방수신기파워
• 증상: 화면무
• 수리 과정: 불량소자 및 파트 교체
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
30년 경력의 전자기기 수리 전문가로서, 아파트나 대형 빌딩의 안전을 책임지는 씨엔이지에스(CNEGS) R형 소방 수신기(모델명: CN-EGS)의 핵심 고장인 '모니터 액정 불량' 및 '부팅 불능' 수리 리포트를 작성해 보았습니다.
소방 수신기는 24시간 감시 상태를 유지해야 하는 법정 필수 설비입니다. 모니터가 고장 나면 화재 발생 지점을 파악할 수 없어 대형 사고로 이어질 수 있으므로, (주)메트영남은 최우선 긴급 수리 품목으로 지정하여 신속하게 복구해 드립니다.

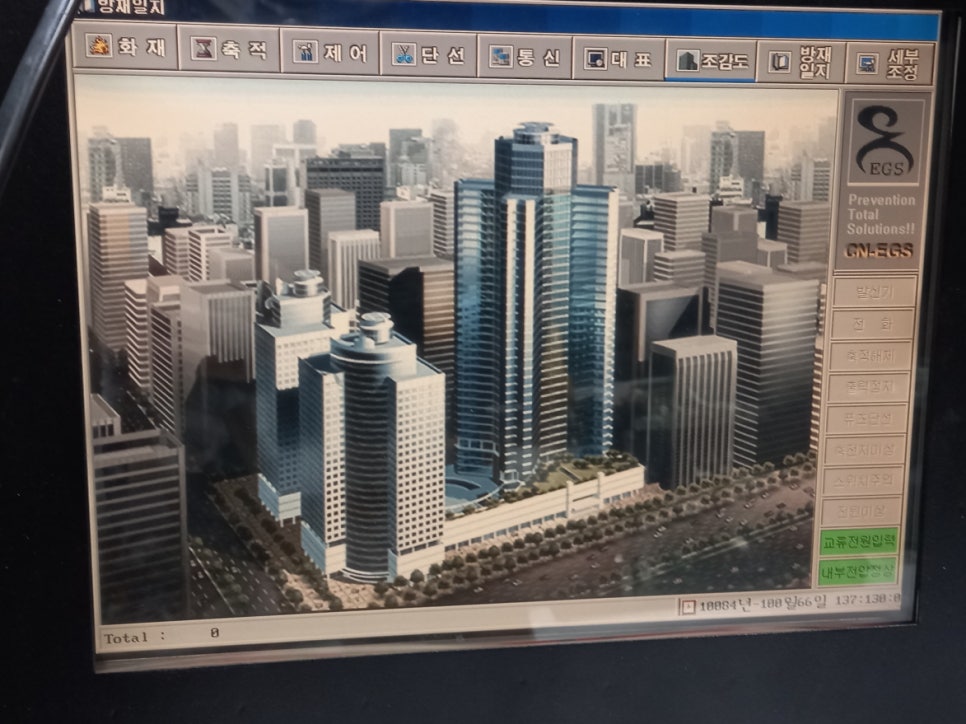

🔥 [수리완료] 씨엔이지에스(CNEGS) R형 소방 수신기 모니터 수리

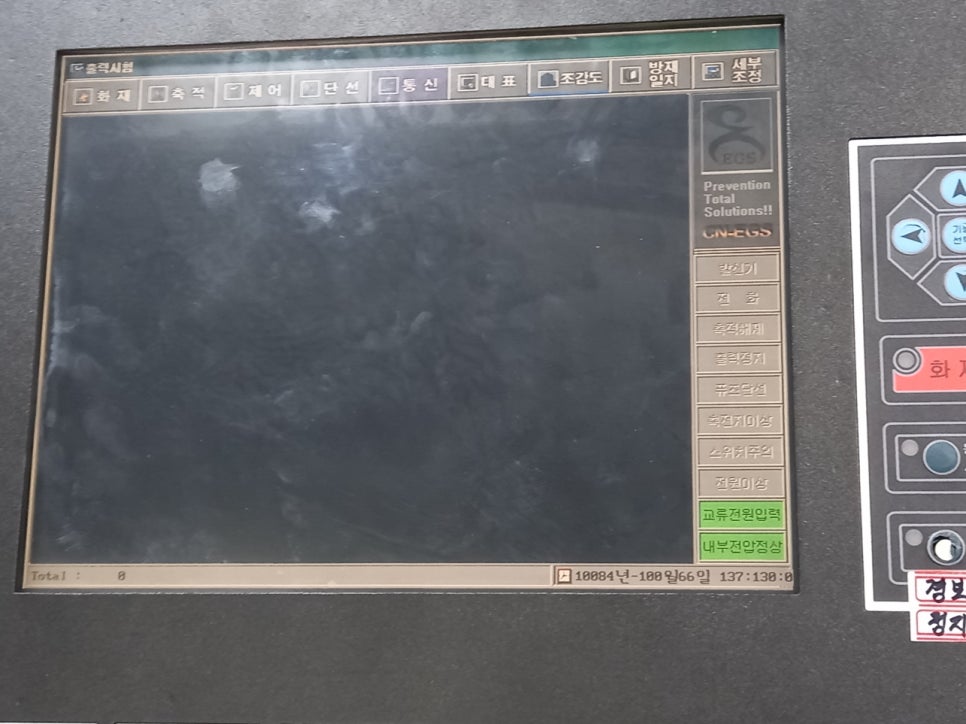

입고된 CN-EGS 수신반은 전원은 인가되나 화면이 검게 나오거나(화면 무), 줄이 가고 떨리는 증상으로 인해 정상적인 감시가 불가능한 상태였습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)
- LCD 패널 및 백라이트(Backlight) 수리:
- 현상: 화면이 희미하게 잔상만 보이거나 완전히 꺼진 상태.
- 수리: 노후화된 백라이트 유닛(CCFL/LED)을 신품으로 교체하고, 고전압을 생성하는 인버터(Inverter) 회로를 수리하여 선명한 화면을 복원했습니다.

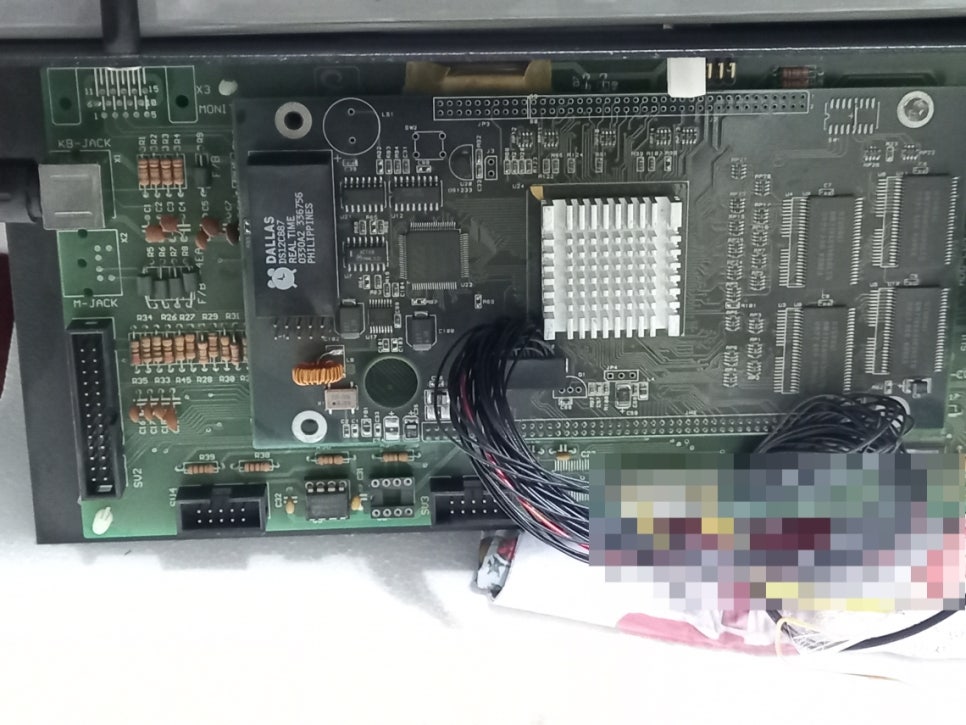

- 메인 컨트롤 보드(영상 칩셋) 리페어:
- 현상: 화면에 노이즈가 발생하거나 부팅 도중 로고에서 멈추는 증상.
- 수리: 영상 신호를 처리하는 AD 보드의 핵심 칩셋 냉납(Cold Joint)을 정밀 리워크 장비로 복구하고, 열화된 전원부 콘덴서를 산업용 장수명 부품으로 교체했습니다.
- 터치스크린(Touch Screen) 감도 복원:
- 현상: 화면은 나오나 특정 부위가 눌리지 않거나 오작동함.
- 수리: 오염된 터치 패널 컨트롤러를 세정하고, 파손된 경우 동일 규격의 터치 패널로 교체하여 정밀한 조작이 가능하도록 했습니다.
- 내부 먼지 제거 및 절연 보강:
- 작업: 수신기 내부의 미세 분진을 제거하고, 습기에 의한 쇼트를 방지하기 위해 기판 전체에 방습 코팅을 재도포했습니다.
📋 2. CN-EGS 수신기 핵심 점검 포인트 (FAQ)
| 점검 항목 | 정상 상태 | 고장 시 증상 |
| 모니터 화면 | 선명한 UI 및 로그 표시 | 화면 무감, 백화 현상, 줄 감 |
| 전원 상태 | AC 및 예비전원 감시 정상 | 전원반 에러 발생 또는 무반응 |
| 통신 상태 | 각 중계기와의 통신 양호 | 통신 이상 알람 및 데이터 누락 |
| 부저/경종 | 화재/에러 시 정상 출력 | 경보음 무음 또는 오작동 |
❓ 3. 소방안전관리자 및 관리소장님 FAQ
- Q1. 수리하는 동안 소방 감시가 중단되는데 어떡하죠?
- A: (주)메트영남은 입고 즉시 수리에 착수하여 최단 시간(당일 또는 익일) 출고를 원칙으로 합니다. 필요한 경우 대체 보드 지원 여부를 상담해 드립니다.
- Q2. 화면만 안 나올 뿐인데 전체를 갈아야 하나요?
- A: 아닙니다. 제조사에서는 단종을 이유로 전체 교체를 권유할 수 있으나, 저희는 액정이나 기판 소자만 부분 수리하므로 비용을 대폭 절감할 수 있습니다.
- Q3. 수리 후 기존의 화재 로그나 설정값이 지워지나요?
- A: 데이터 저장 영역(EEPROM/Flash)은 건드리지 않고 하드웨어 회로만 수리하므로, 기존 데이터는 안전하게 보존됩니다.
- Q4. 다른 브랜드(동방전자, 금성 등) 수신기도 수리되나요?
- A: 네, 씨엔이지에스 외에도 국내외 모든 브랜드의 R형/P형 수신기 모니터 및 메인보드 수리가 가능합니다.
💡 전문가의 조언
"씨엔이지에스 CN-EGS 수신기는 훌륭한 장비이지만, 10년 가까이 가동되면 모니터와 전원부 소자의 수명이 다하게 됩니다. 화면이 깜빡거리거나 어두워지는 것은 '전체 마비' 전의 예고 증상입니다. 30년 전문가의 안목으로 미세한 결함까지 완벽히 잡아내어, 입주민의 안전을 지키는 소방 파수꾼 역할을 충실히 수행하도록 복구해 드립니다."
🛠️ CN-EGS 수신기 관리자용 심화 정보 Top 5
1. 모터(도어릴리즈, 셔터) 작동 후 보드 손상 주의
화재 연동 테스트나 실제 상황에서 방화셔터, 도어릴리즈 등 유도 부하가 작동할 때 발생하는 역기전력(Surge)이 수신반의 출력 보드를 타격하는 경우가 많습니다.
- 관리 팁: 연동 정지 상태에서 개별 테스트를 진행하시되, 특정 라인 작동 시 수신기 화면이 깜빡인다면 해당 라인의 서지 흡수기(Varistor) 노후를 의심해야 합니다.
2. 예비전원(Battery) 교체 주기와 메인보드의 상관관계
소방 수신기는 정전 시를 대비해 내부 배터리가 장착되어 있습니다. 이 배터리가 방전되거나 불량인 상태로 방치하면, 수신기의 충전 회로에 과부하가 걸려 메인 파워 보드가 소손됩니다.
- 관리 팁: 배터리는 보통 2~3년 주기로 교체하시고, 수신반 전면에 '예비전원 이상' 램프가 들어오면 즉시 배터리 신품 교체 및 충전 전압(DC 26~27V)을 체크하십시오.
3. 통신 에러(RS-485) 발생 시 자가 진단법
화면은 정상인데 특정 동이나 층의 중계기 데이터가 올라오지 않는 경우입니다.
- 진단 방법: 수신기 뒷면의 통신 단자대에서 전압을 측정했을 때 DC 2~4V 사이에서 전압이 계속 흔들려야 정상입니다. 전압이 고정되어 있거나 0V라면 통신 드라이버 IC 소손이므로 기판 수리가 필요합니다.
- 원인: 주로 여름철 낙뢰나 중계기 선로의 누전으로 인해 발생합니다.
4. LCD 백화 현상과 흑화 현상의 구분
- 백화 현상 (화면이 하얗게 나옴): 영상 신호를 전달하는 LCD 컨트롤러나 케이블 접점 불량입니다.
- 흑화 현상 (화면이 검게 나옴): 백라이트(광원)나 인버터의 고장입니다. 후레쉬로 화면을 비췄을 때 글자가 보인다면 백라이트만 수리하면 되므로 수리비가 저렴해집니다.
5. 노후 수신기 '오작동' 방지를 위한 환경 관리
소방 수신기는 예민한 전자 장비입니다. 수신기가 설치된 방의 습도와 온도가 수명을 결정합니다.
- 관리 팁: 여름철 습기가 많은 지하 관리실의 경우, 수신기 내부에 먼지가 쌓이면 습기를 머금어 기판 부식(쇼트)을 유발합니다. 주기적으로 에어 블로워를 이용해 내부 먼지를 제거해 주는 것만으로도 수명을 2배 이상 늘릴 수 있습니다.
