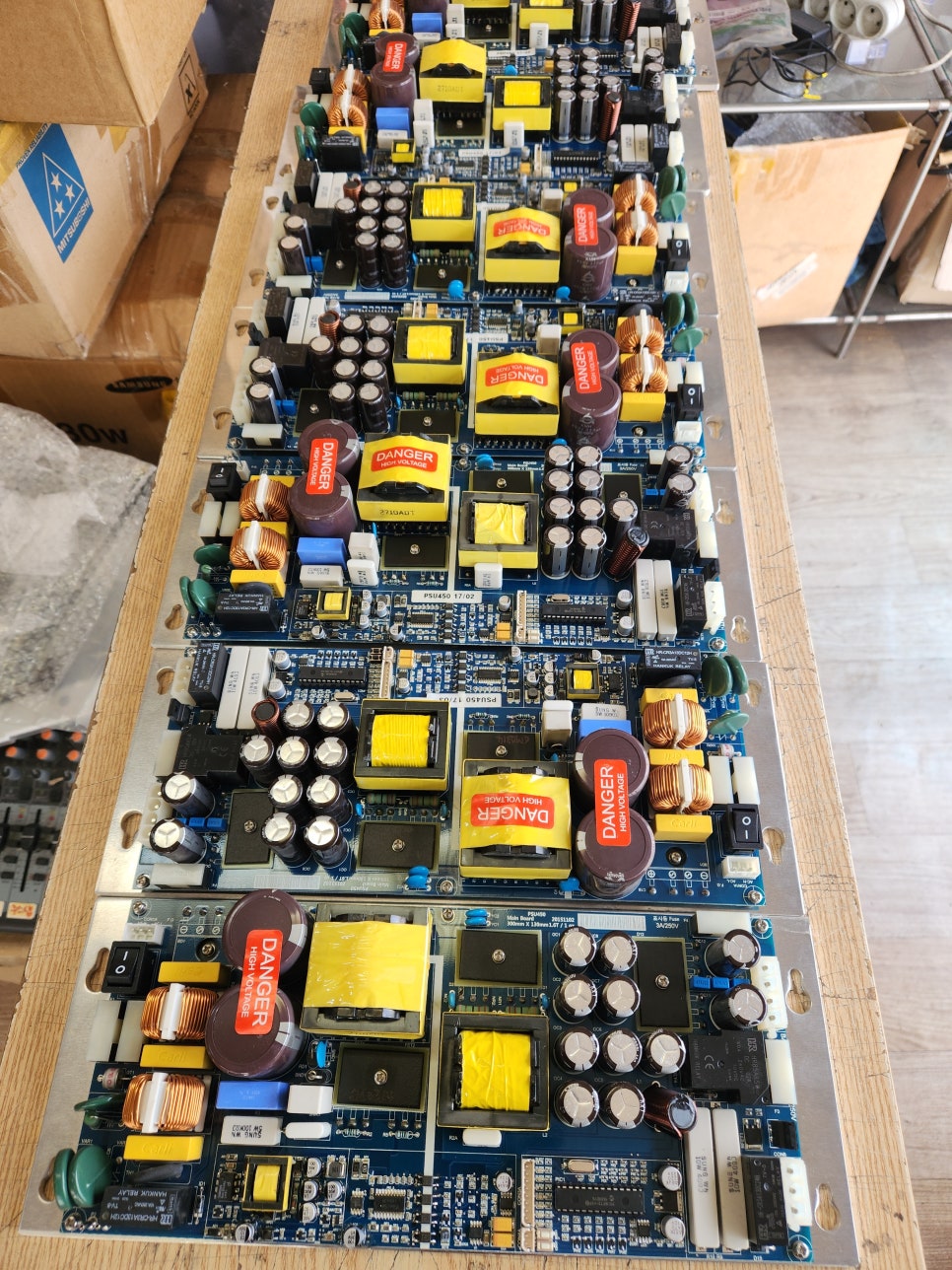

동방전자산업(현 존슨컨트롤즈 코리아 / Tyco) 소방수신기 파워 PSU450 출력 전압 불량 수리 완료
안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.
경북 구미에 위치한 아파트관리사무소에서 입고된 동방전자산업(현 존슨컨트롤즈 코리아 / Tyco)의 소방수신기 파워 PSU450 긴급 수리 사례입니다.
• 모델명: PSU450
• 제조사: 동방전자산업(현 존슨컨트롤즈 코리아 / Tyco)
• 품목: 소방수신기 파워
• 증상: 출력 전압 불량
• 수리 과정:
정밀 계측 장비를 통해 내부 회로를 점검한 결과, 장기간 상시 가동으로 인한 내부 소자 노후화가 원인.
- 회로 분석: 1차측 스위칭 회로 및 2차측 정류부 정밀 점검
- 불량소자 교체: 수명이 다한 캐패시터 및 비정상 동작을 일으키는 반도체 소자(FET, IC 등) 신품 교체
- 클리닝 작업: 내부 먼지 제거 및 방열 성능 개선을 위한 서멀 구리스 재도포
수리 결과 및 테스트 교체 작업 후 부하 테스트(Load Test)를 통해 전압 안정성을 확인했습니다.
정격 전압이 흔들림 없이 출력되는 것을 확인하고, 익일 즉시 구미 현장으로 출고.
정밀 수리 후 품질 검사를 완료하여 출고하였습니다.
30년 경력의 전자기기 수리 전문가로서, 구미 지역 아파트의 안전을 책임지는 소방수신기 전용 파워 서플라이 PSU450 모델의 출력 전압 불량 수리 완료 리포트를 작성해 보았습니다.
PSU450 유닛은 소방 수신기의 메인 컨트롤러와 각 층 중계기에 안정적인 DC 전원을 공급하는 핵심 장치입니다. 전압이 불안정하면 수신기 시스템 전체가 다운되거나 오작동을 일으켜 대형 사고로 이어질 수 있으므로, (주)메트영남의 노하우를 담아 신속하고 완벽하게 복구하였습니다.
🔥 [수리완료] 소방수신기 전용 파워 PSU450 (구미 아파트 건)
입고된 PSU450 유닛은 노후화로 인해 출력 전압이 정격(DC 24V~27V)에 못 미치거나, 부하가 걸릴 때 전압이 급격히 떨어지는 증상을 보였습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)
- 2차측 평활 회로(Output Filter) 오버홀:
- 현상: 출력 전압에 미세한 노이즈(Ripple)가 섞여 수신반 CPU가 간헐적으로 리셋됨.
- 원인: 전해액이 마른(Dry-out) 고온 전용 콘덴서들로 인해 필터링 기능 상실.
- 수리: 기존 부품보다 내구성이 뛰어난 산업용 장수명 콘덴서(105°C급)로 전량 교체하여 깨끗한 직류 전압을 확보했습니다.
- 전압 피드백(Feedback) 및 제어부 수리:
- 현상: 무부하 시에는 전압이 나오나, 수신기에 연결하면 10V 이하로 전압 강하 발생.
- 원인: 전압을 일정하게 유지해 주는 포토커플러(Opto-coupler) 및 정밀 기준 전압 소자(TL431 등)의 특성 열화.
- 수리: 오차 범위 밖의 제어 소자들을 신품으로 교체하고, 출력 전압을 표준값으로 미세 조정하였습니다.
- FET 게이트 드라이브 및 보호 회로 보강:
- 작업: 고속 스위칭을 담당하는 FET 주변의 저항 및 다이오드 점검 후, 서지로 인해 약해진 보호 소자(Varistor)를 교체하여 내구성을 강화했습니다.
- 기판 정밀 세정 및 절연 코팅:
- 작업: 수신기 내부의 미세 분진으로 인한 누전을 방지하기 위해 초음파 세정 후 방습 및 절연을 위한 컨포멀 코팅(Conformal Coating)을 재도포했습니다.
📋 2. PSU450 핵심 점검 포인트 (FAQ)
| 점검 항목 | 정상 상태 기준 | 고장 시 증상 |
| 출력 전압 (Vout) | DC 26.5V ~ 27.5V (충전 전압 포함) | 24V 미만으로 하락하거나 전압 무감 |
| 상태 표시 LED | Power/Normal LED 점등 | LED 소등 또는 미세하게 떨림 |
| 배터리 충전 전류 | 배터리 연결 시 정상 충전 전류 확인 | '예비전원 이상' 알람 발생 |
| 작동 소음 | 고주파음 없는 정숙한 상태 | '찌-' 하는 발진 소음 발생 |
❓ 3. 소방안전관리자 및 설비 담당자 FAQ
- Q1. 예비전원 배터리를 새 걸로 갈았는데도 왜 자꾸 알람이 뜨나요?
- A: 배터리 문제가 아니라 PSU450 파워 내부의 충전 회로 고장일 확률이 90% 이상입니다. 파워를 수리해야 해결됩니다.
- Q2. 구미 지역인데 당일 수리가 가능한가요?
- A: (주)메트영남은 대구 동구(동촌로 284)에 위치하여 구미에서 접근성이 매우 좋습니다. 사전 예약 시 당일 수리 및 테스트 후 즉시 출고가 가능합니다.
- Q3. 수리한 파워의 수명은 얼마나 되나요?
- A: (주)메트영남은 단순 수리가 아닌 주요 소자 전체 오버홀을 진행하므로, 수리 후 신품에 준하는 수명(약 5~10년 이상)을 기대할 수 있습니다.
💡 전문가의 조언
"PSU450은 소방 수신기의 심장과 같습니다. 전압이 1~2V만 흔들려도 수천만 원 상당의 메인보드가 손상될 수 있습니다. 30년 전문가의 안목으로 미세한 전압 편차까지 완벽히 잡아내어, 귀 아파트의 소방 안전 시스템이 24시간 빈틈없이 작동하도록 복구해 드렸습니다."
🛠️ 메트영남 산업용 자동화 기기 정밀 수리 안내
HMI · 인버터 · CNC · 소방수신기 전문 수리
저희 메트영남은 오랜 경험과 노하우를 바탕으로 단종된 구형 모델부터 최신 스마트 팩토리 장비까지 정밀 점검 및 수리를 진행하고 있습니다. 현재 저희가 주로 취급하며 수리 실적이 많은 주요 모델 리스트를 안내해 드립니다. 아래 리스트에 없는 모델도 점검 가능하니 언제든 문의주세요!
📺 HMI / 터치판넬 / 모니터 수리
"화면 불량, 터치 인식 안 됨, 백라이트 교체, 통신 에러 수리 전문"
- M2I (엠투아이): XTOP10TV-ED, XTOP08TV-ED, XTOP07TW-LD, XTOP05TQ-ED, TOP6SAS
- Pro-face (프로페이스): GP-4501T (PFXGP4501TAA), GP-4311HT, GP2301-SC41, GP2301-TC41, GP470-EG11
- Mitsubishi (미쓰비시): GOT1000 시리즈, GT2712-STBD, GT1150-QLBD, A970GOT-SBA
- Weintek (이지뷰): MT8102iE, MT8101iE, MT8100iE
- LS / 기타: XP80-TTA, XP50-TTA, UG221H-LR4 (Hakko), GK070-WST20
🔌 인버터 & 서보 드라이브 (Inverter / Servo)
"과전류(OC), 과전압(OV), 파라미터 설정 오류, 전원 불량 수리"
- LS 일렉트릭: SV370iP5A-40, SV110iG5A-4, SV185iV5-2DB, SV300IS5-4NU, SV015FP5-2
- Siemens (지멘스): 6SE6440-2UD21-5AA1 (MM440), 6SN1130, 6SN1123 시리즈
- Delta (델타): VFD150F43A, VFD110V43A, ASDA-B2 (서보)
- Yaskawa (야스카와): Varispeed G7, SG2228G
- 기타: HIVD 700G/900G, FR-A520, FR-E520 (미쓰비시)
⚙️ CNC / 화낙(FANUC) 관련 부품
"구형 CRT 모니터 LCD 개조 및 제어 보드 수리"
- FANUC 모니터: A61L-0001-0092, 0093, 0095, 0096, 0097, 0090, 0086, 0076, 0116
- FANUC 제어부: A02B-0309-B520, A02B-0319-B500, A06B-6140-H011, 6117-H207, 6117-H105
- 범용 모니터: MDT947B-1A, D9MM-11A, FPM-2150
🌡️ 산업용 제어기 & 특수 장비 (Controller)
- 온도조절기: HANYOUNG NUX TD500 CE, TEMP880, HTC-3000, dtc-6000/7000
- 펌프/밸브 제어: PumpNics(펌프닉스), MCU-100D, MCU200, DCU-2A
- 통신/보안: ETOS-TS, AhnLab TrusGuard 50A, TiFRONT-F26P
- 프로그래머: BeeProg2c, BeeProg2, BeeProg+
💡 메트영남 핵심 수리 가이드 (고객 필수 확인)
| 구분 | 주요 내용 |
| 5대 주요 고장 증상 | 1. 전원 불량 2. 과전류(OC) 알람 3. 과전압(OV) 알람 4. 통신 에러 5. 화면/터치 작동 불능 |
| 자주 묻는 질문 (FAQ) | Q: 단종 모델 수리 되나요? → A: 네, 전문입니다. Q: 설정값 지워지나요? → A: 백업 후 복구해 드립니다. Q: 당일 수리 되나요? → A: 긴급 건 우선 처리합니다. |
| 주요 알람 코드 | OC: 과전류(IGBT 점검) / OV: 과전압(제동 저항 점검) / LV: 저전압(커패시터 점검) / OH: 과열(냉각팬 점검) |
🛠️ 메트영남 수리 서비스 프로세스
- 상담 접수: 모델명과 고장 증상을 말씀해 주세요.
- 정밀 진단: 입고된 제품의 회로 분석 및 불량 소자 파악.
- 수리 진행: 정품 소자 사용 및 노후 소자 예방 정비 실시.
- 테스트 후 출고: 충분한 에이징 테스트 후 안전하게 발송.
[수리 문의 및 접수]
- 업체명: 메트영남 (010-7920-1272)
- 주요 수리 품목: 인버터, HMI, PLC, CNC, 소방수신기 파워, 산업용 PC 등
- 특징: 긴급 수리 대응 가능, 단종 모델 전문 정밀 수리
메트영남은 현장의 멈춤 없는 가동을 위해 최선을 다합니다. 장비에 문제가 생기면 언제든 위 번호로 연락 주시기 바랍니다.
