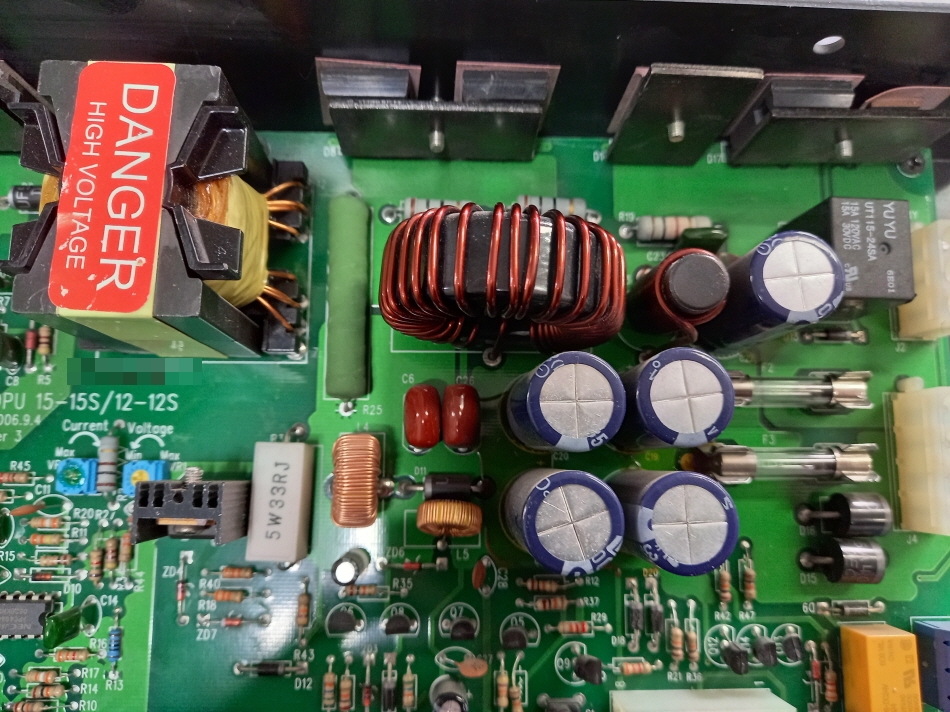

동방전자 소방수신기파워 DPU 15-15S / 12-12S 출력 전압이 나오지 않는 증상 수리 완료
안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
경기도에 위치한 아파트 관리사무소에서 입고된 동방전자의 소방수신기파워 DPU 15-15S / 12-12S 긴급 수리 사례입니다.
• 모델명: DPU 15-15S / 12-12S
• 제조사: 동방전자
• 품목: 소방수신기파워
• 증상: 출력 전압이 나오지 않는 증상
• 수리 과정: PCB 불량소자 교체
긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.
30년 경력의 전자기기 수리 전문가로서, 국내 소방 설비의 대명사인 동방전자(현 존슨컨트롤즈코리아) R형 수신기에 탑재되는 핵심 전원 공급 장치인 DPU 15-15S / 12-12S 모델의 정밀 수리 리포트를 작성해 보았습니다.
DPU 시리즈 파워 모듈은 수신기 내부에 정밀한 직류 전압(DC)을 공급하여 화재 감시 및 중계기 통신을 가능하게 하는 장치입니다. 이 장비에 문제가 생기면 수신기가 '시스템 다운'되거나 '예비전원 이상' 알람이 발생하여 무방비 상태가 되므로, (주)메트영남의 노하우를 담아 신속하고 완벽하게 복구하였습니다.
🔥 [수리완료] 동방전자 소방 수신기 파워 DPU 15-15S / 12-12S
입고된 DPU 15-15S (15V 출력) 및 12-12S (12V 출력) 유닛은 장시간 상시 가동에 따른 내부 소자 열화로 인해 출력 전압이 나오지 않거나(출력 불능), 전압이 심하게 흔들리는(전압 불안정) 증상을 보였습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)
- 메인 스위칭 회로(PWM) 및 FET 수리:
- 현상: 24시간 가동되는 소방 장비 특성상 전원부 1차측 스위칭 소자의 특성 저하로 인해 발진이 멈추는 현상 발생.
- 수리: 파손된 PWM 제어 IC와 고속 스위칭 FET를 신품으로 교체했습니다. 특히 내압이 높은 고사양 부품을 사용하여 내구성을 강화했습니다.
- 출력단 평활 회로(Filter) 오버홀:
- 현상: 내부 전해액이 마른(Dry-out) 콘덴서들로 인해 출력 전압에 노이즈(Ripple)가 섞여 수신기의 CPU 보드 오작동 유발.
- 수리: 노후화된 모든 콘덴서를 105°C급 산업용 장수명 부품으로 전량 교체했습니다. 이를 통해 깨끗하고 안정적인 직류 전압을 복원했습니다.
- 피드백 및 전압 조정 회로 정밀 보정:
- 현상: 전압 피드백 라인의 정밀 저항 및 포토커플러 오차로 인해 출력 전압이 정격보다 낮게 나오는 증상.
- 수리: 오차 범위 밖의 정밀 저항과 포토커플러를 교체하고, 가변 저항(VR)을 미세 조정하여 정확한 전압 출력을 확인했습니다.
- 기판 정밀 세정 및 절연 보강:
- 작업: 수신기 내부의 미세 먼지와 습기로 인한 누전을 방지하기 위해 기판 전체를 고압 세정하고, 열에 강한 절연 코팅제를 재도포했습니다.
📋 2. DPU 시리즈 핵심 점검 포인트 (FAQ)
| 점검 항목 | 정상 출력 기준 | 고장 시 증상 |
| 출력 전압 (Vout) | DC 12V / 15V (모델별 상이) | 전압 무감 또는 5~8V로 전압 강하 |
| 상태 LED | 전면 LED 정상 점등 | LED 소등 또는 미세하게 깜빡임 |
| 열 발생 정도 | 미지근한 상태 유지 | 특정 소자 과열 및 탄 냄새 발생 |
| 출력 파형 | 오실로스코프상 직선 유지 | 톱니 모양의 노이즈(Ripple) 섞임 |
❓ 3. 소방안전관리자 및 설비 담당자 FAQ
- Q1. 수신기에 '전원 이상' 알람이 뜨는데 파워만 수리하면 되나요?
- A: 대부분 파워 모듈(DPU)의 전압 강하가 원인입니다. 파워를 신품급으로 수리하면 알람이 사라지고 수신기 시스템이 안정화됩니다.
- Q2. 예비전원 배터리를 새 걸로 갈았는데도 '충전 이상'이 뜹니다.
- A: 파워 모듈 내부의 충전 전압 생성 회로가 고장 났을 가능성이 매우 높습니다. 이 경우 배터리를 갈아도 해결되지 않으며 DPU 유닛 수리가 필수입니다.
- Q3. 수리 기간은 얼마나 소요되나요?
- A: 소방 설비의 시급함을 고려하여 (주)메트영남은 긴급 당일 수리 및 테스트를 원칙으로 신속히 출고해 드립니다.
- Q4. 단종된 모델인데 수리가 가능한가요?
- A: 네, 동방전자 구형 모델부터 신형까지 모든 DPU 시리즈의 핵심 소자 재고를 상시 보유하고 있어 완벽한 복구가 가능합니다.
💡 전문가의 조언
"동방전자 DPU 15-15S / 12-12S는 수신기의 심장과 같습니다. 단순히 퓨즈만 가느냐, 전체 소자를 오버홀하느냐에 따라 수리 후 수명이 결정됩니다. 30년 전문가의 안목으로 미세한 전압 편차까지 잡아내어, 귀사의 소방 시스템이 다시는 멈추지 않도록 완벽히 복구해 드렸습니다."
