미쓰비시(MITSUBISHI) 서보드라이버 MR-J3-□A 메뉴얼 다운로드

미쓰비시(MITSUBISHI) 서보드라이버 MR-J3-□A  메뉴얼 다운로드

안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

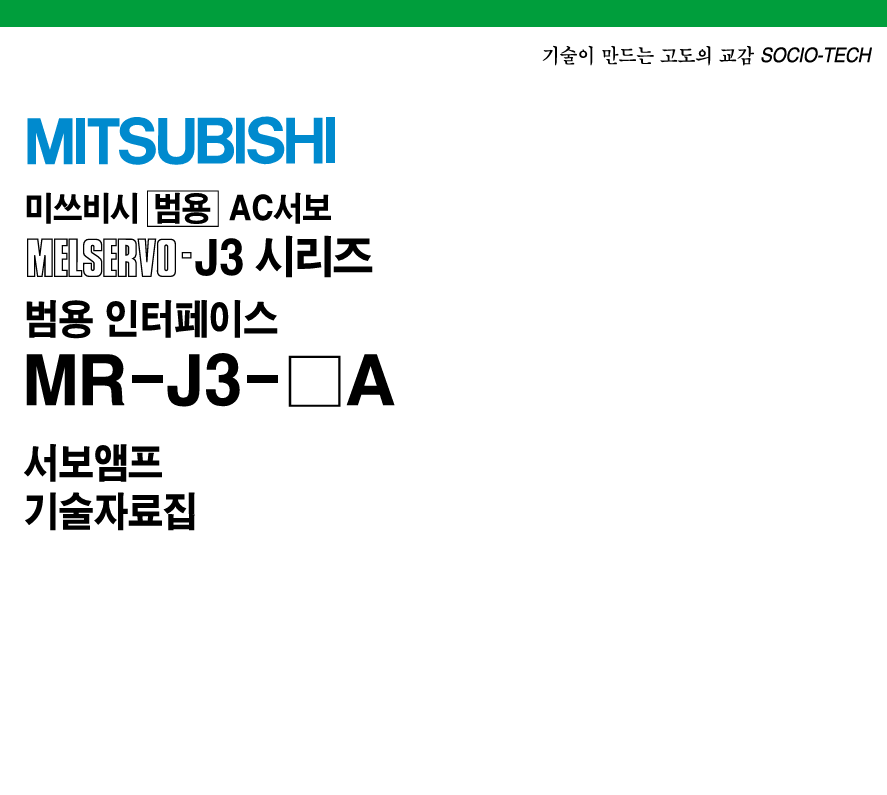

미쓰비시(MITSUBISHI)의 서보드라이버 MR-J3-□A 메뉴얼.



• 모델명: MR-J3-□A



• 제조사: 미쓰비시(MITSUBISHI)



• 품목: 서보드라이버



• 증상:



• 수리 과정:

미쓰비시(MITSUBISHI) 서보드라이버 MR-J3-□A  메뉴얼 다운로드

MR-J3-□A 메뉴얼.pdf

18.50MB

30년 경력의 전자기기 수리 전문가로서, 미쓰비시(Mitsubishi)의 고성능 서보 드라이브인 MELSERVO-MR-J3-□A 시리즈의 매뉴얼 핵심 요약과 현장 실무 포인트를 정리해 보았습니다.



MR-J3-A 모델은 이전 세대인 J2S보다 향상된 응답성(900Hz)과 고해상도 엔코더(262144 pulse/rev)를 탑재한 모델입니다. 정밀 제어가 필요한 반도체, CNC, 자동화 라인에서 핵심적인 역할을 수행합니다.

---

⚡ 미쓰비시 MR-J3-□A 시리즈 핵심 가이드 (실무 요약)

1. 🛠️ 초기 구동을 위한 필수 파라미터 (Quick Setup)

매뉴얼의 [기본 파라미터] 설정창에서 가장 먼저 확인해야 할 5가지 항목입니다.

1. 제어 모드 설정 (PA01): 0000(위치 제어), 0001(속도 제어), 0002(토크 제어) 중 시스템에 맞는 모드를 선택합니다.
2. 오토 튜닝 설정 (PA08): 부하 관성비를 자동으로 추정하여 게인을 조절합니다. 보통 0001(표준)로 설정합니다.
3. 전자 기어비 설정 (PA06, PA07): 지령 펄스당 이동 거리를 결정합니다. (분자/분모 설정)
4. 회생 제동 옵션 (PA02): 외부 제동 저항을 사용할 경우 해당 규격에 맞게 설정해야 과전압 알람을 방지할 수 있습니다.
5. 입력 신호 자동 ON (PD01): 외부 배선 없이 서보 온(SON) 상태를 유지하고 싶을 때 사용합니다.

---

📋 2. 자주 묻는 질문 (FAQ) Top 5

• Q1. 'AL.16' (엔코더 에러)이 뜨면서 서보 오프(Servo OFF) 됩니다.
  • A: 엔코더 케이블 단선이나 커넥터 접촉 불량이 주원인입니다. MR-J3는 엔코더 해상도가 높아 노이즈에 민감하므로 실드 처리를 확인하십시오.
• Q2. 'AL.32' (과전류) 알람 조치 방법은?
  • A: Overcurrent 알람입니다. 모터 출력 케이블(U, V, W) 쇼트나 드라이브 내부 IGBT 파워 모듈 파손을 점검해야 합니다.
• Q3. 전원을 넣으면 화면에 'Ab' 또는 'AF'가 뜹니다.
  • A: 이는 고장이 아니라 'Ready' 전 상태이거나 통신 대기 상태임을 나타냅니다. 외부 서보 온(SON) 신호가 들어오는지 확인하십시오.
• Q4. 모터 정지 시 미세한 진동과 소음이 발생합니다.
  • A: 응답성 게인이 너무 높게 설정된 경우입니다. PA09(오토 튜닝 응답성) 값을 한 단계 낮추거나 노치 필터를 적용하십시오.
• Q5. 파라미터를 초기화하고 싶습니다.
  • A: Mode 버튼을 눌러 파라미터 쓰기 모드로 진입한 후, All Clear 기능을 실행하고 전원을 재투입하십시오.

---

🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	전문가 조언
AL.10 (저전압)	주회로 전압 부족 및 내부 콘덴서 열화	노후 장비 필수: DC Link 평활 콘덴서 오버홀 실시
AL.30 (회생 이상)	회생 TR 소손 또는 제동 저항 배선 불량	빈번한 가감속 시 내부 회생 회로의 소자 상태 점검
화면 무감 (No Display)	내부 제어 전원부(SMPS) 회로 소손	긴급: 제어 전압(5V, 15V) 생성 소자 정밀 수리 필요
AL.50 (과부하)	기계적 구속 또는 모터 용량 부족	부하 상태 점검 및 드라이브 전류 제어 회로 점검

---

🚨 4. 상위 5가지 주요 알람 코드 요약

1. AL.32 (과전류): 인버터 출력 전류가 허용치를 초과함. (IGBT 또는 전류 센서 이상)
2. AL.16 (엔코더 이상): 엔코더 통신 데이터가 비정상임. (케이블 또는 엔코더 칩셋 이상)
3. AL.10 (저전압): 주회로 DC 전압이 일정 수준 이하로 떨어짐. (입력 전원 결상 또는 콘덴서 노후)
4. AL.33 (과전압): 주회로 DC 전압이 허용치를 초과함. (회생 에너지 과다 또는 제동 저항 불량)
5. AL.20 (엔코더 통신 에러): 엔코더로부터 신호가 오지 않음. (커넥터 이탈 등)

---

💡 전문가의 조언

"MR-J3 시리즈는 정밀도가 높은 만큼 내부 제어 보드가 매우 복잡합니다. 매뉴얼 설정만으로 해결되지 않는 '불규칙한 알람'이나 '간헐적 위치 이탈'은 하드웨어적인 내부 노이즈 필터링 소자의 수명이 다했다는 신호입니다. 30년 전문가의 안목으로 미세한 소자 결함까지 잡아내어 신품급 성능으로 복구해 드립니다."
