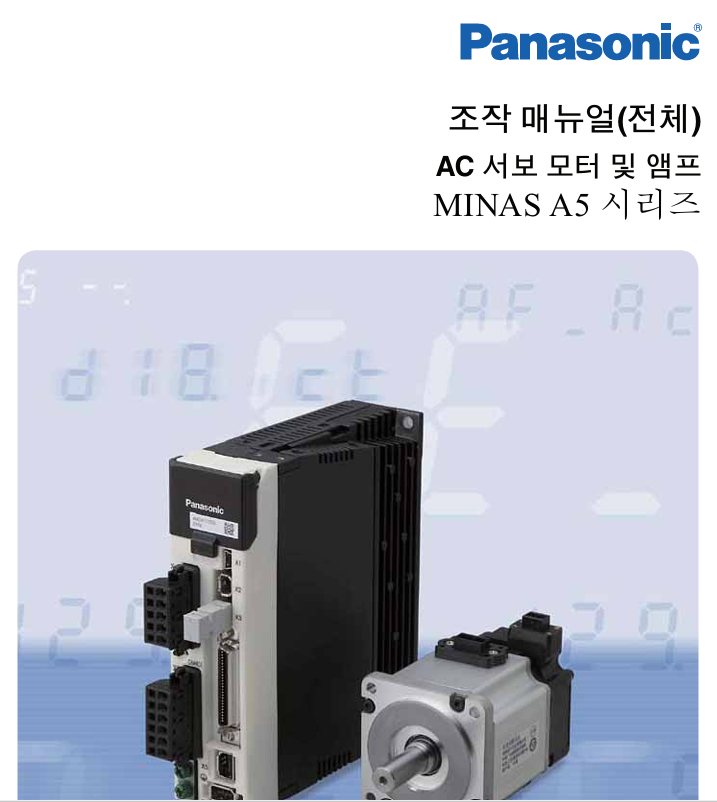

minas-a5_한글메뉴얼.pdf

5.08MB



30년 경력의 전자기기 수리 전문가로서, 파나소닉(Panasonic)의 고성능 서보 드라이브인 MINAS-A5 시리즈의 한글 매뉴얼 핵심 요약과 현장 실무 포인트를 정리해 보았습니다.



MINAS-A5는 초고속 응답성(2.3kHz)과 정밀한 제어로 반도체 및 LCD 장비 등에 널리 사용됩니다. 매뉴얼의 방대한 파라미터 중 초기 셋업과 유지보수에 직결되는 핵심 사항을 중심으로 안내해 드립니다.

---

⚡ Panasonic MINAS-A5 시리즈 핵심 가이드 (실무 요약)

1. 🛠️ 초기 구동을 위한 필수 파라미터 (Quick Setup)

매뉴얼의 [기본 설정] 그룹에서 가장 먼저 확인해야 할 항목들입니다.

1. 제어 모드 설정 (Pr0.01): 0(위치 제어), 1(속도 제어), 2(토크 제어) 중 시스템에 맞는 모드를 선택합니다.
2. 실시간 자동 튜닝 (Pr0.02): 1(표준) 또는 2(고강성)로 설정하면 부하 관성을 자동으로 추종하여 최적의 게인을 잡습니다.
3. 전자 기어비 설정 (Pr0.08 ~ Pr0.10): 1회전당 지령 펄스 수 또는 분자/분모 값을 설정하여 기계의 이동 거리를 맞춥니다.
4. 엔코더 출력 펄스 수 (Pr0.11): 상위 제어기(PLC)로 피드백할 펄스 수를 설정합니다.
5. 입력 신호 선택 (Pr4.00 ~ ): 서보 온(SRV-ON), 알람 리셋 등 각 입력 단자의 기능을 정의합니다.

---

📋 2. 자주 묻는 질문 (FAQ) Top 5

• Q1. 'Err 14.0' (과전류) 알람이 뜨면서 멈춥니다.
  • A: Overcurrent 알람입니다. 모터 케이블 단선, 절연 파괴, 또는 드라이브 내부 IGBT 파워 모듈 손상을 점검해야 합니다.
• Q2. 'Err 16.0' (과부하) 알람 조치 방법은?
  • A: 기계적 구속이나 모터 용량 부족 시 발생합니다. 토크 모니터를 통해 부하율을 확인하고, 드라이브 내부의 전류 감지 회로 이상 여부를 점검하십시오.
• Q3. 전원을 켜자마자 'Err 12.0' (과전압)이 뜹니다.
  • A: 입력 전압이 너무 높거나, 내부 제동 저항(Regenerative Resistor) 회로의 소손이 원인일 수 있습니다.
• Q4. 모터가 정지 시 '드르륵' 소음이 납니다.
  • A: 게인이 너무 높아서 발생하는 발진 현상입니다. 실시간 자동 튜닝 강도(Pr0.03)를 한 단계 낮추거나 노치 필터를 적용하십시오.
• Q5. 파라미터를 공장 초기화하고 싶습니다.
  • A: 전용 소프트웨어인 PANATERM을 사용하거나, 전면 패널의 EEPROM 쓰기 메뉴에서 초기화 기능을 실행하십시오.

---

🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	전문가 조언
Err 21.0 (엔코더 통신)	엔코더 케이블 노이즈 및 커넥터 파손	체크: 통신 라인의 실드 처리 및 드라이브 수신단 회로
Err 11.0 (제어 전원 부족)	내부 SMPS 전원부 콘덴서 열화	긴급: 제어 전압(5V/15V) 생성 소자 정밀 수리 필요
화면 무감 (No Display)	메인 전원 회로 또는 CPU 보드 손상	전원 입력단 정류 회로 및 퓨즈 점검 필수
Err 40.0 (절대치 에러)	배터리 전압 저하 및 엔코더 오염	배터리 교체 후에도 지속 시 엔코더 통신 IC 점검

---

🚨 4. 상위 5가지 주요 알람 코드 요약

1. Err 14.0 (과전류): 인버터 출력 전류가 허용치를 초과함.
2. Err 12.0 (과전압): 내부 DC 전압이 과도하게 높음.
3. Err 16.0 (과부하): 모터가 정격 이상의 힘을 장시간 사용함.
4. Err 21.0 (엔코더 에러): 엔코더와 드라이브 간 통신 단절.
5. Err 13.0 (저전압): 주회로 전압이 너무 낮음 (입력 결상 등).

---

💡 전문가의 조언

"MINAS-A5는 매우 정밀한 장비인 만큼 내부 회로 보드가 고밀도로 설계되어 있습니다. 매뉴얼 설정만으로 해결되지 않는 '불규칙한 알람'이나 '간헐적 위치 이탈'은 내부 전원부 노이즈 필터링 소자의 수명이 다했다는 신호입니다. 30년 전문가의 안목으로 미세한 파형 왜곡까지 잡아내어 신품급 성능으로 복구해 드립니다."
