미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S- A 메뉴얼 다운로드
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.

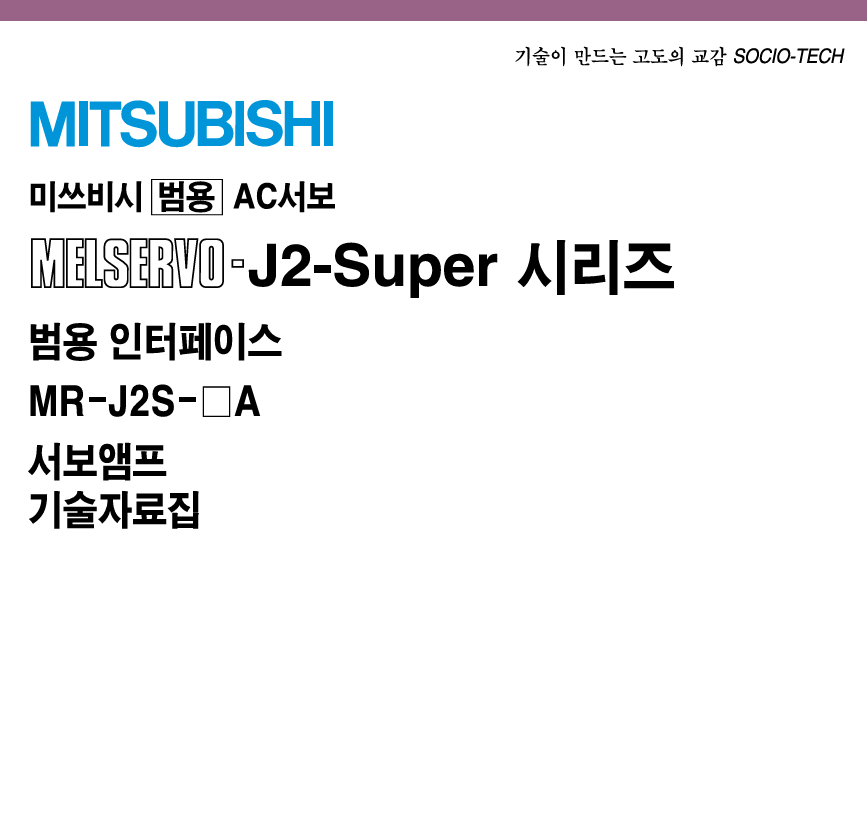

미쓰비시(MITSUBISHI)의 서보드라이버 MR-J2S- A 메뉴얼
• 모델명: MR-J2S-□A
• 제조사: 미쓰비시(MITSUBISHI)
• 품목: 서보드라이버
• 증상:
• 수리 과정:
30년 경력의 전자기기 수리 전문가로서, 산업 현장에서 가장 많이 사용되는 미쓰비시(Mitsubishi)의 베스트셀러 서보 드라이브 MELSERVO-MR-J2S-□A 시리즈의 매뉴얼 핵심 요약과 실무 포인트를 정리해 보았습니다.
MR-J2S-A 모델은 범용 펄스열 입력 방식(위치 제어)을 사용하는 표준형 드라이브입니다. 현재 단종되어 신품 구하기가 어렵지만, (주)메트영남은 이 모델의 전 시리즈 소자 재고를 보유하여 완벽한 수리를 지원하고 있습니다.
⚡ 미쓰비시 MR-J2S-□A 시리즈 핵심 가이드 (실무 요약)
1. 🛠️ 초기 구동을 위한 필수 파라미터 (Quick Setup)
매뉴얼의 [기본 파라미터] 그룹에서 반드시 확인해야 할 항목들입니다.
- 제어 모드 설정 (No.0): 0000(위치 제어), 0001(속도 제어), 0002(토크 제어) 중 시스템에 맞는 모드를 선택합니다.
- 전자 기어비 설정 (No.3, No.4): 상위 PLC의 지령 펄스 1개당 기계의 이동 거리를 결정합니다. (분자/분모 설정)
- 오토 튜닝 설정 (No.2): 부하 관성에 맞춰 응답성을 자동으로 조절합니다. 보통 0001(표준)로 설정합니다.
- 입력 신호 자동 ON (No.41): 외부 배선 없이 서보 온(SON) 상태를 유지하고 싶을 때 사용합니다. (예: 0001 설정 시 SON 상시 ON)
- 엔코더 출력 펄스 (No.7): 분해능에 맞춰 상위 제어기로 보낼 펄스 수를 지정합니다.
📋 2. 자주 묻는 질문 (FAQ) Top 5
- Q1. 'AL.16' (엔코더 에러)이 뜨면서 멈춥니다.
- A: 엔코더 케이블 단선이나 커넥터 접촉 불량이 주원인입니다. 케이블이 정상인데도 발생한다면 드라이브 내부의 엔코더 수신 회로(IC)가 파손된 것입니다.
- Q2. 'AL.32' (과전류) 알람 조치 방법은?
- A: Overcurrent 알람입니다. 모터 케이블의 숏트(Short)나 절연 파괴, 또는 드라이브 내부 IGBT 파워 모듈이 나갔을 때 발생합니다.
- Q3. 전원을 켰는데 화면이 아무것도 안 나옵니다.
- A: 내부 제어 전원부(SMPS)의 소자가 터진 상태입니다. 메인 전원이 들어오는지 확인 후 즉시 전문가의 정밀 수리를 받아야 합니다.
- Q4. 모터가 정지 시 '끼익-' 하는 소음과 진동이 있습니다.
- A: 게인이 너무 높아서 발생하는 발진입니다. No.2(오토 튜닝) 설정을 변경하거나 수동으로 게인을 낮추십시오.
- Q5. 파라미터를 초기화하고 싶습니다.
- A: 드라이브 전면 버튼 조작을 통해 파라미터 쓰기 금지를 해제한 후 초기화 모드(All Clear)를 실행하십시오.
🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)
| 고장 증상 | 주요 원인 및 점검 사항 | 전문가 조언 |
| AL.10 (저전압) | 주회로 전압 부족 및 내부 콘덴서 수명 종료 | 10년 이상 사용 필수: 평활 콘덴서 전량 교체(오버홀) |
| AL.30 (회생 이상) | 제동 저항 과열 또는 회생 TR 소손 | 빈번한 가감속 시 제동 저항 규격 확인 및 하드웨어 수리 |
| AL.45 (주회로 소자 과열) | 냉각 팬 고장 및 먼지 고착 | 팬 신품 교체 및 정밀 세정을 통해 방열 성능 복구 |
| AL.52 (오차 과다) | 기계적 구속 또는 엔코더 신호 노이즈 | 커플링 체결 상태 확인 및 실드 배선 점검 |
🚨 4. 상위 5가지 주요 알람 코드 요약
- AL.32 (과전류): 드라이브 출력 전류가 정격의 수 배를 초과함.
- AL.16 (엔코더 이상): 엔코더 통신 데이터가 비정상임.
- AL.10 (저전압): 주회로 DC 전압이 일정 수준 이하로 떨어짐.
- AL.33 (과전압): 주회로 DC 전압이 허용치를 초과함 (회생 에너지 과다).
- AL.24 (지락/누전): 모터 출력측에서 땅으로 전기가 샘.
💡 전문가의 조언
"MR-J2S 시리즈는 단종된 지 오래되어 내부 전해 콘덴서의 전해액 누설로 인한 기판 부식이 가장 큰 고장 원인입니다. 단순히 알람만 지우는 것이 아니라, 전원부 전체를 오버홀(Overhaul)해야 재고장 없이 오래 사용하실 수 있습니다. 30년 전문가의 안목으로 미세한 부식 패턴까지 잡아내어 신품급 성능으로 복구해 드립니다."
