안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.

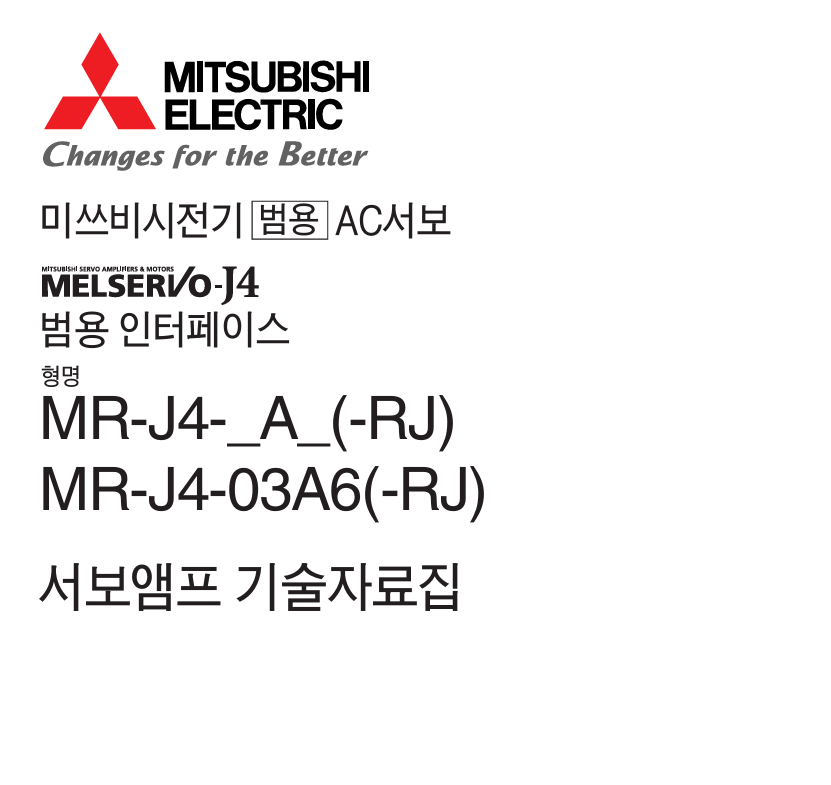

미쓰비시(MITSUBISHI)의 서보드라이버 MR-J4-A(-RJ) 메뉴얼



• 모델명: MR-J4-A(-RJ)



• 제조사: 미쓰비시(MITSUBISHI)



• 품목: 서보드라이버



• 증상:



• 수리 과정:



미쓰비시(MITSUBISHI) 서보드라이버 MR-J4-A(-RJ) 메뉴얼 다운로드

MR-J4-A(-RJ)매뉴얼(Ver.N).pdf

11.00MB



30년 경력의 전자기기 수리 전문가로서, 미쓰비시 서보의 현역 주력 모델인 MELSERVO-MR-J4-□A(-RJ) 시리즈 (Ver.N) 매뉴얼의 핵심 내용과 실무 기술 정보를 정리해 보았습니다.



MR-J4-A는 J3 시리즈를 계승하면서도 22비트(4,194,304 pulse/rev)라는 경이로운 분해능과 2.5kHz의 고속 응답성을 갖춘 모델입니다. 특히 -RJ 모델은 다양한 엔코더 인터페이스를 지원하는 확장형 모델입니다.

---

⚡ 미쓰비시 MR-J4-□A 시리즈 핵심 기술 가이드

1. 🛠️ 하드웨어 및 주요 사양 (Ver.N 기준)

• 고해상도 제어: 22비트 엔코더 채용으로 저속에서도 극도의 회전 안정성을 제공합니다.
• 원터치 튜닝: 버튼 하나로 기계 공진 억제 필터, 노치 필터 등을 자동으로 설정하여 최적의 게인을 잡습니다.
• 안전 기능 (STO): 국제 표준의 안전 기능이 기본 탑재되어 있어 비상시 신속하고 안전하게 출력을 차단합니다.
• 멀티 엔코더 지원 (-RJ): 고유의 엔코더 외에도 타사 엔코더나 스케일을 사용할 수 있는 유연성을 제공합니다.

---

📋 2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 'AL.16' (엔코더 이상)이 빈번하게 발생합니다.
  • A: J4는 해상도가 매우 높기 때문에 노이즈에 극도로 민감합니다. 매뉴얼(Ver.N)에 명시된 전용 케이블 사용과 접지(FG) 처리를 다시 한번 확인하십시오.
• Q2. 'AL.E9' (주회로 오프 경고)가 뜨고 동작이 안 됩니다.
  • A: 고장이 아니라 주회로 전원(L1, L2, L3)이 인가되지 않았을 때 뜨는 경고입니다. 차단기 및 마그네트(MC)의 동작을 확인하십시오.
• Q3. 'AL.37' (파라미터 이상) 해결 방법은?
  • A: 설정된 파라미터가 드라이브의 사양을 벗어났거나 메모리 소자의 오류입니다. 파라미터 백업 후 초기화([Pr. PA19])를 시도해 보십시오.
• Q4. 모터가 웅~ 하는 소음을 내며 진동합니다.
  • A: 기계 강성에 비해 게인이 너무 높은 경우입니다. [Pr. PB01] 기계 공진 억제 필터를 활성화하거나 어드밴스드 진동 억제 제어 기능을 사용하십시오.
• Q5. 배터리 없이 절대치 시스템을 쓸 수 있나요?
  • A: 아니요, 절대치(Absolute) 방식을 유지하려면 반드시 MR-BAT6V1SET 등의 전용 배터리를 장착해야 합니다.

---

🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	전문가 조언
AL.32 (과전류)	IGBT 파워 모듈 소손 및 출력측 단락	핵심: 출력단(U, V, W) 저항 측정으로 파워 소자 불량 진단
AL.10 (저전압)	입력 전원 결상 및 내부 콘덴서 열화	24시간 가동 현장에서는 5~7년 주기로 내부 콘덴서 정비 권장
화면 무감 (No Display)	내부 SMPS 제어 전원부 회로 파손	전원부 PWM IC 및 포토커플러 노후로 인한 불능 상태 정밀 수리
AL.52 (오차 과다)	부하 고착 또는 엔코더 통신 불량	기계적 부하 상태 확인 및 엔코더 수신 칩셋 점검

---

🚨 4. 상위 5가지 주요 알람 코드 요약

1. AL.32 (과전류): 인버터 출력 전류가 비정상적으로 높음. (IGBT 또는 전류 센서 이상)
2. AL.16 (엔코더 이상): 엔코더 통신 데이터가 비정상임. (커넥터 오염 및 노이즈)
3. AL.10 (저전압): 주회로 DC 전압이 부족함. (입력 결상 또는 콘덴서 노후)
4. AL.33 (과전압): 주회로 DC 전압이 한계치를 초과함. (회생 저항 불량 또는 급감속)
5. AL.20 (엔코더 통신 에러): 엔코더와 드라이브 간 통신이 완전히 끊김.

---

💡 전문가의 조언

"MR-J4 시리즈는 매우 스마트한 장비라 자가 진단 기능이 강력합니다. 하지만 AL.10이나 AL.32가 반복적으로 뜬다면 이는 파라미터 설정의 문제가 아니라 내부 소자가 물리적 수명에 도달했다는 신호입니다. 30년 전문가의 안목으로 미세한 회로 결함까지 잡아내어 신품급 성능으로 복구해 드립니다."
