안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.

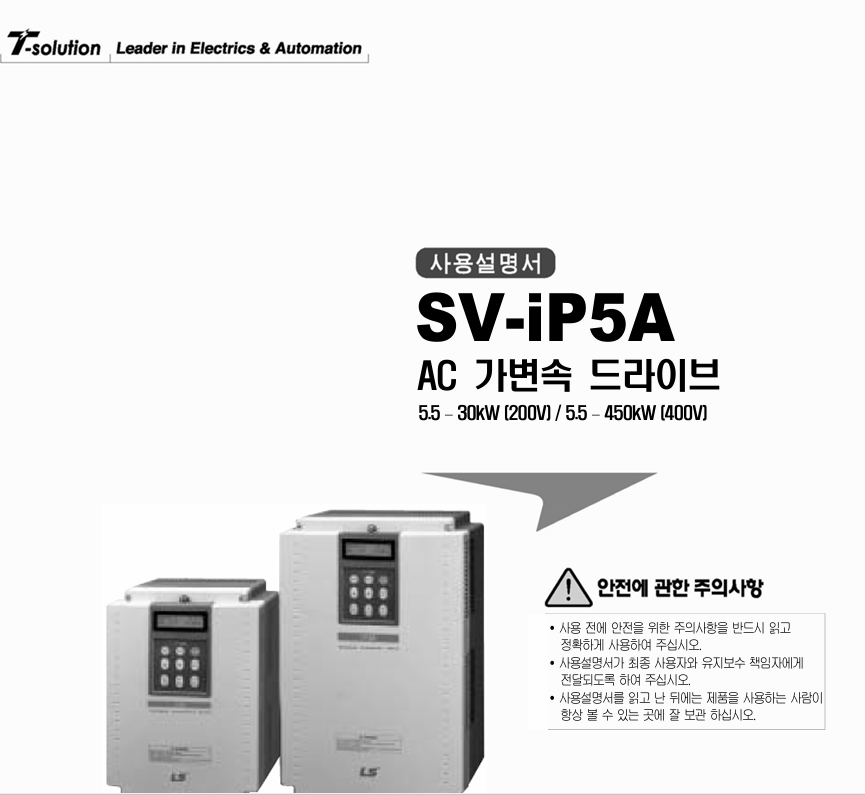

LS ELECTRIC(구 LS산전)의 서보드라이버 STARVERT iP5A 시리즈 메뉴얼



• 모델명: STARVERT iP5A 시리즈



• 제조사: LS ELECTRIC(구 LS산전)



• 품목: 서보드라이버



• 증상:



• 수리 과정:

LS ELECTRIC(구 LS산전) 서보드라이버 STARVERT iP5A 시리즈 메뉴얼 다운로드

LS산전IP5A_매뉴얼.pdf

6.08MB





30년 경력의 전자기기 수리 전문가로서, 빌딩 냉난방 설비 및 산업용 펌프·팬 제어에 특화된 LS ELECTRIC(구 LS산전) STARVERT iP5A 시리즈 매뉴얼의 핵심 내용과 현장 실무 포인트를 정리해 보았습니다.



iP5A 모델은 에너지 절감형 인버터로, 팬/펌프 전용 기능(PID 제어, 다단 제어 등)이 강력하여 아파트 기계실이나 공조실에서 가장 흔하게 볼 수 있는 장비입니다.

---

⚡ LS iP5A 인버터 핵심 가이드 (실무 요약)

1. 🛠️ 초기 구동을 위한 필수 5단계 (Quick Start)

매뉴얼의 [Drive Group]에서 가장 먼저 확인해야 할 핵심 항목들입니다.

1. 주파수 설정 (Freq Ref): 0(키패드), 2(V1: 0~10V), 4(I: 4~20mA) 중 제어 방식에 맞춰 선택합니다.
2. 운전 지령 (Run Source): 0(키패드), 1(FX/RX 단자대 제어) 중 선택하십시오.
3. 가속/감속 시간 (ACC/dEC): 팬/펌프는 관성이 크므로 너무 짧게 설정하면 OV 알람이 뜰 수 있습니다. (기본 20~30초 권장)
4. 모터 정격 전류 (Rated Curr): 모터 명판의 전류값을 입력하여 보호 기능을 활성화합니다.
5. 애플리케이션 선택 (App. Select): 0(일반), 1(펌프), 2(팬) 설정을 통해 해당 부하에 최적화된 기동 곡선을 적용합니다.

---

📋 2. 자주 묻는 질문 (FAQ) Top 5

• Q1. 'OV' (Overvoltage) 알람이 뜨면서 멈춥니다.
  • A: 감속 시 모터에서 생성된 에너지가 인버터로 돌아와 전압이 높아진 상태입니다. 감속 시간을 늘리거나 제동 저항 장착을 검토하십시오.
• Q2. 'LV' (Low Voltage) 알람이 뜨고 조작이 안 됩니다.
  • A: 입력 전압 부족이거나, 내부 평활 콘덴서 수명이 다해 전압 유지가 안 되는 증상입니다. 10년 이상 사용했다면 오버홀이 시급합니다.
• Q3. 외부 압력 센서(4~20mA) 신호를 못 받습니다.
  • A: 단자대 I와 CM 배선을 확인하고, 파라미터 I 입력 설정을 4~20mA로 정확히 맞췄는지 체크하십시오.
• Q4. 모터에서 고주파 소음이 심하게 납니다.
  • A: [F26] Carrier Freq 값을 조정하십시오. 값을 높이면 소음은 줄지만 인버터 발열이 심해질 수 있습니다.
• Q5. 파라미터 설정을 초기화하고 싶습니다.
  • A: H93 파라미터를 1로 설정하면 공장 출하 상태로 복구됩니다.

---

⚠️ 3. 주요 고장 증상 및 수리 포인트

고장 증상	주요 원인 및 점검 사항	전문가 조언
OCT (과전류)	IGBT 파워 모듈 단락 또는 가속 시간 부족	가속 시간 연장 후에도 발생 시 하드웨어 수리 필요
GFT (지락)	모터 누전 또는 전류 센서(CT) 불량	메가 테스터로 모터 절연 확인 및 내부 CT 교체
화면 무감	제어 전원부(SMPS) 소자 소손	24시간 가동 시 열화가 가장 빠른 부위로 정밀 수리 필수
팬 에러 (FAN)	냉각 팬 고장 및 먼지 고착	팬 교체 및 정밀 세정을 통해 내부 온도 관리 필요

---

🚨 4. 상위 5가지 주요 알람 코드 및 설명

1. OCT (Overcurrent): 출력 전류가 정격을 초과함. (모터 단락, IGBT 불량 등)
2. OV (Overvoltage): 내부 DC 전압이 상한치 초과. (감속 급정지, 회생 에너지 등)
3. LV (Low Voltage): 내부 DC 전압이 하한치 미달. (입력 결상, 콘덴서 노후 등)
4. OH (Overheat): 방열판 온도 과승. (냉각 팬 불량, 과부하 등)
5. ETH (Electronic Thermal): 모터 과부하 보호 작동. (부하 고착, 파라미터 오설정 등)

---

💡 전문가의 조언

"iP5A 시리즈는 공조 설비의 핵심입니다. 매뉴얼대로 조치해도 LV나 OCT 알람이 반복된다면, 그것은 이미 내부 소자의 화학적 수명이 다했다는 신호입니다. (주)메트영남은 30년 전문가의 안목으로 파손된 소자뿐만 아니라 노후된 주변 회로까지 싹 정비하여, 귀사의 설비가 다시는 멈추지 않도록 완벽히 복구해 드립니다."
