덴마크 댄포스(Danfoss) 인버터 VLT5000 시리즈 메뉴얼 다운로드
안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.

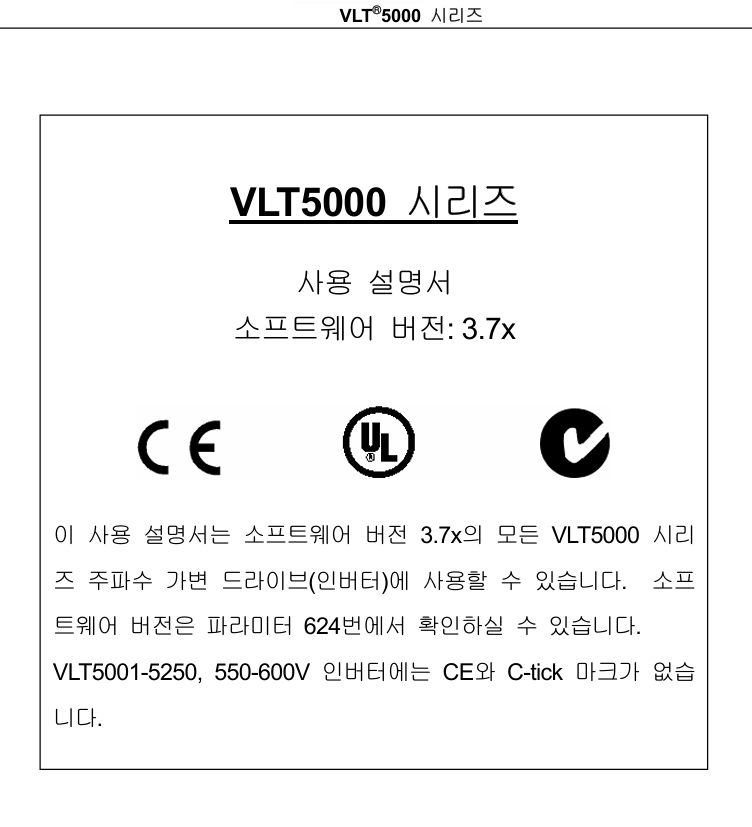

덴마크 댄포스(Danfoss)의 인버터 VLT5000 시리즈 메뉴얼
• 모델명: VLT5000 시리즈
• 제조사: 덴마크 댄포스(Danfoss)
• 품목: 인버터
• 증상:
• 수리 과정:
30년 경력의 전자기기 수리 전문가로서, 덴마크 댄포스(Danfoss)사의 고성능 인버터인 VLT5000 시리즈 (매뉴얼 번호 MG51C339)의 한글 핵심 요약과 현장 실무 포인트를 정리해 보았습니다.
VLT5000은 매우 정밀한 제어 성능을 가진 장비로, 국내 식품 공장이나 섬유 기계, 수처리 시설에서 여전히 많이 가동 중입니다. 매뉴얼의 방대한 파라미터 중 초기 셋업과 유지보수에 직결되는 핵심 사항을 중심으로 안내해 드립니다.
⚡ Danfoss VLT5000 시리즈 핵심 가이드 (실무 요약)
1. 🛠️ 초기 구동을 위한 필수 파라미터 (Quick Setup)
매뉴얼의 [Quick Menu]를 통해 설정해야 할 핵심 항목들입니다.
- 언어 설정 (P001): 한국어 지원 모델의 경우 한국어로 설정 가능합니다.
- 모터 데이터 입력 (P102~P105): 모터 명판의 정격 전압, 주파수, 전류, 속도를 반드시 정확히 입력하십시오.
- 제어 원리 (P100): VVC+ (고성능 벡터 제어) 또는 U/f 제어 중 선택합니다.
- 주파수 범위 (P201/P202): 출력할 최소 주파수와 최대 주파수를 지정합니다.
- 가감속 시간 (P207/P208): 램프 업(Ramp up) 및 램프 다운(Ramp down) 시간을 부하에 맞게 초(s) 단위로 설정합니다.
📋 2. 자주 묻는 질문 (FAQ) Top 5
- Q1. 'Alarm 13' (Overcurrent)이 뜨면서 멈춥니다.
- A: 과전류 알람입니다. 가속 시간이 너무 짧거나 모터 절연 파괴, 또는 인버터 내부 IGBT 파워 모듈 손상을 점검해야 합니다.
- Q2. 'Alarm 8' (DC Under Volt) 알람 조치 방법은?
- A: 입력 전압이 낮거나 내부 DC Link 평활 콘덴서의 수명이 다해 전압 유지가 안 될 때 발생합니다. 10년 이상 사용했다면 오버홀이 시급합니다.
- Q3. 외부 단자대로 운전하고 싶은데 안 됩니다.
- A: 파라미터 P002를 'Remote'로 설정하고, 단자대 18번(Start)에 신호가 들어오는지 확인하십시오.
- Q4. 모터에서 고주파 소음이 심하게 납니다.
- A: P411 (Switching Frequency) 값을 조정하십시오. 값을 높이면 소음은 줄지만 인버터 발열이 심해질 수 있습니다.
- Q5. 모든 파라미터를 초기화하고 싶습니다.
- A: P003에서 'Initialisation'을 선택한 후 전원을 껐다 켜면 공장 출하 상태로 복구됩니다.
🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)
| 고장 증상 | 주요 원인 및 점검 사항 | 전문가 조언 |
| Alarm 14 (Ground Fault) | 출력측 지락(누전) 또는 전류 센서 불량 | 모터 케이블 절연 측정 및 내부 CT 회로 점검 |
| Alarm 37 (Inverter Fault) | 내부 통신 에러 및 게이트 구동 회로 이상 | 긴급: 제어 보드 또는 파워 카드 정밀 수리 필요 |
| 화면 무감 (No Display) | 제어 전원부(SMPS) 소자 소손 | 24시간 가동 시 열화가 가장 빠른 부위로 정밀 수리 필수 |
| Alarm 29 (Heatsink Temp) | 냉각 팬 고장 및 먼지 고착 | 팬 교체 및 정밀 세정을 통해 내부 온도 관리 필요 |
🚨 4. 상위 5가지 주요 알람 코드 요약
- Alarm 13 (Overcurrent): 출력 전류가 허용 한계치를 초과함.
- Alarm 8 (DC Under Volt): 내부 중간 회로 전압이 너무 낮음.
- Alarm 7 (DC Over Volt): 내부 중간 회로 전압이 너무 높음.
- Alarm 14 (Ground Fault): 출력 단자에서 지락(누전) 발생.
- Alarm 4 (Maine Phase Loss): 입력 전원의 상(Phase)이 빠졌거나 전압 불균형이 심함.
💡 전문가의 조언
"Danfoss VLT5000은 유럽형 설계 특성상 보호 회로가 매우 정밀합니다. 매뉴얼대로 조치해도 Alarm 37이나 Alarm 13이 반복된다면, 그것은 이미 내부 소자의 화학적 수명이 다했다는 신호입니다. (주)메트영남은 30년 전문가의 안목으로 파손된 소자뿐만 아니라 노후된 주변 회로까지 싹 정비하여, 귀사의 설비가 다시는 멈추지 않도록 완벽히 복구해 드립니다."
