LS ELECTRIC(구 LS산전) 서보드라이버 L7S 시리즈 (LIVE-I.C.E) 메뉴얼 다운로드
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

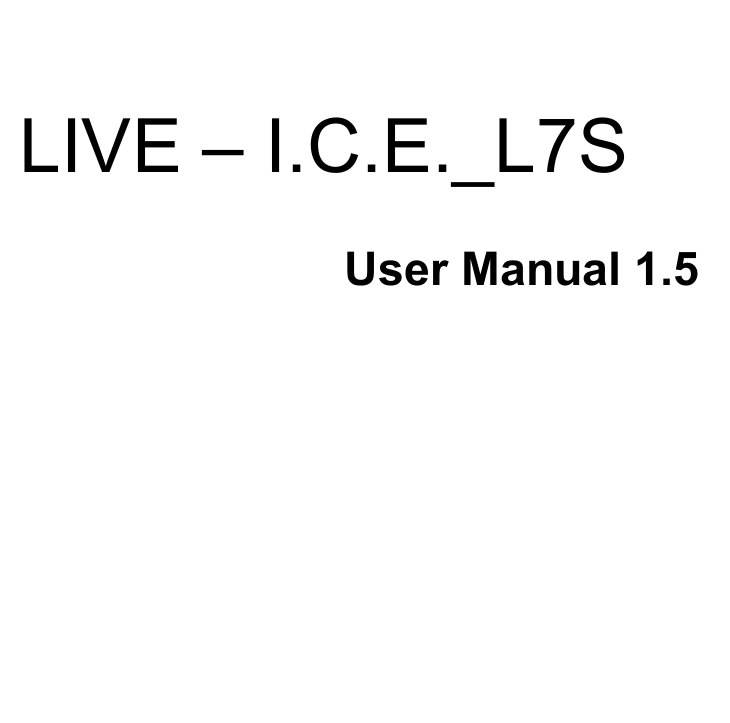

LS ELECTRIC(구 LS산전)의 서보드라이버 L7S 시리즈 (LIVE-I.C.E) 메뉴얼
• 모델명: L7S 시리즈 (LIVE-I.C.E)
• 제조사: LS ELECTRIC(구 LS산전)
• 품목: 서보드라이버
• 증상:
• 수리 과정:
30년 경력의 전자기기 수리 전문가로서, LS ELECTRIC(구 LS산전)의 고성능 서보 드라이브인 L7S 시리즈 (LIVE-I.C.E) 매뉴얼 핵심 요약과 현장 엔지니어가 반드시 숙지해야 할 실무 포인트를 정리해 보았습니다.
L7S 모델은 정밀 위치 제어와 고속 응답성이 뛰어나 자동화 라인의 핵심 구동축으로 많이 사용됩니다. 매뉴얼의 방대한 파라미터 중 초기 셋업과 유지보수에 직결되는 5가지 핵심 사항을 중심으로 안내해 드립니다.
⚡ LS L7S (LIVE-I.C.E) 서보 드라이브 핵심 가이드
1. 🛠️ 초기 구동을 위한 필수 5단계 (Quick Start)
매뉴얼의 [운전 모드 및 파라미터 설정]에서 가장 먼저 확인해야 할 항목들입니다.
- 제어 모드 설정 ([Pn000]): 0(위치 제어), 1(속도 제어), 2(토크 제어) 중 시스템에 맞는 모드를 선택합니다.
- 모터 ID 설정 ([Pn001]): 연결된 서보 모터의 용량과 형식에 맞는 ID를 입력해야 제어 루프가 정상 작동합니다.
- 엔코더 형식 설정 ([Pn002]): 인크리멘탈(Incremental) 또는 앱솔루트(Absolute) 방식을 정확히 지정하십시오.
- 전자 기어비 설정 ([Pn200] ~ [Pn203]): 상위 제어기(PLC)의 펄스 지령과 실제 기계 이동 거리를 맞추기 위해 분자/분모 값을 계산하여 입력합니다.
- 오프라인 오토 튜닝: 모터와 부하의 관성비를 측정하여 최적의 게인(Gain) 값을 자동으로 찾습니다.
📋 2. 매뉴얼에서 가장 궁금해하는 내용 Top 5
현장 엔지니어들이 L7S 매뉴얼을 보며 가장 자주 문의하는 실무 FAQ입니다.
- Q1. 'AL-10' (과전류) 알람이 뜨면서 서보 오프(Servo OFF) 됩니다.
- A: Overcurrent 알람입니다. 주회로 배선 단락, 모터 절연 파괴, 또는 드라이브 내부 IGBT 파워 모듈 손상을 점검해야 합니다.
- Q2. 'AL-30' (엔코더 에러) 발생 시 조치 방법은?
- A: 엔코더 케이블의 커넥터 접촉 불량이나 단선이 주원인입니다. 통신 노이즈가 심할 경우 실드(Shield) 처리를 강화하고 접지를 점검하십시오.
- Q3. 상위 PLC에서 펄스를 보내도 모터가 꼼짝도 안 합니다.
- A: 서보 온(SV-ON) 신호가 입력되었는지 확인하고, 매뉴얼의 단자대 결선도에서 Pulse/Dir 신호의 라인 드라이버/오픈 콜렉터 방식에 맞게 배선되었는지 체크하십시오.
- Q4. 모터가 정지 시 '웅~' 하는 발진 소음이 납니다.
- A: 위치 제어 게인이 너무 높게 설정된 경우입니다. [Pn100] (위치 루프 게인) 값을 조금씩 낮추거나 노치 필터를 적용하십시오.
- Q5. 파라미터를 초기화하고 싶습니다.
- A: 파라미터 쓰기 메뉴에서 초기화 기능을 실행한 후, 반드시 전원을 껐다 켜야(Power Cycle) 적용됩니다.
🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)
30년 전문가의 시각에서 본 L7S의 주요 결함 징후입니다.
| 고장 증상 | 주요 원인 및 점검 사항 | 전문가 조언 |
| AL-40 (저전압) | 주회로 전압 부족 및 내부 콘덴서 열화 | 노후 장비 필수: DC Link 평활 콘덴서 오버홀 실시 |
| AL-50 (과부하) | 기계적 구속 또는 모터 용량 부족 | 부하 상태 점검 및 드라이브 전류 제어 회로 점검 |
| 화면 무감 (No Display) | 내부 SMPS 전원 공급 회로 소손 | 긴급: 제어 전압(5V, 15V) 생성 소자 정밀 수리 필요 |
| AL-15 (방열판 과열) | 냉각 팬 고장 및 먼지 퇴적 | 팬 교체 및 정밀 세정을 통해 방열 성능 복구 |
💡 전문가의 조언
"LS L7S (LIVE-I.C.E) 모델은 국산 서보 중에서도 안정성이 높지만, 10년 이상 사용하면 내부 포토커플러나 전원부 소자가 노후되어 간헐적인 에러를 유발합니다. 매뉴얼 설정만으로 해결되지 않는 '불규칙한 알람'은 하드웨어적인 수명이 다했다는 신호입니다. 30년 전문가의 안목으로 미세한 소자 결함까지 잡아내어 신품급 성능으로 복구해 드립니다."
