소방수신기파워 PSU300-BH-BAT 출력 전압 안나옴 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
경북 경산시 사동에 위치한 평산초등학교 운영실에서 입고된 소방수신기파워 PSU300-BH-BAT 긴급 수리 사례입니다.
• 모델명: PSU300-BH-BAT
• 제조사:
• 품목: 소방수신기파워
• 증상: 출력 전압 안나옴
• 수리 과정: PCB불량소자 교체 및 소손된 패턴 복구
긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.
30년 경력의 전자기기 수리 전문가로서, R형 복합식 수신기의 심장 역할을 하는 PSU300-BH-BAT 파워 유닛의 정밀 수리 리포트를 작성해 보았습니다.
이 모델은 대단지 아파트나 빌딩의 소방 시스템에서 중계기 및 수신기의 메인 전원을 공급하며, 비상 배터리 관리 기능이 통합된 고신뢰성 장비입니다. 전원 불량 시 소방 시스템 전체가 마비될 수 있는 만큼, (주)메트영남의 노하우를 담아 철저하게 복구하였습니다.
🔥 [수리완료] R형 복합식 수신기 파워 PSU300-BH-BAT 정밀 복구
입고된 PSU300-BH-BAT 파워는 출력 전압이 나오지 않거나, 수신기에서 '예비전원 감시' 및 '충전 불량' 에러가 지속적으로 발생하는 상태였습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)
- 메인 PWM 스위칭 회로 수리:
- 현상: AC 입력은 정상이지만 DC 24V 출력이 전혀 생성되지 않는 '전원 무감' 상태.
- 수리: 고온 환경에서 파손된 스위칭 FET 및 컨트롤 IC를 고사양 부품으로 교체했습니다. 또한, 입력 서지를 흡수하는 보호 소자를 보강하여 재발을 방지했습니다.
- 배터리 충전 및 전압 감시 회로 오버홀:
- 현상: 배터리가 새것임에도 충전이 되지 않거나 'Low Battery' 신호를 수신기에 오전달함.
- 수리: 배터리 충전 전압(약 27.3V)을 제어하는 정밀 레귤레이터 회로를 수리하고, 전압 감지용 포토커플러와 비교기 소자를 교체하여 데이터 피드백을 정상화했습니다.
- 노후 전해 콘덴서 전량 교체:
- 현상: 24시간 상시 가동되는 소방 파워 특성상 콘덴서 내부 액이 말라 전압 리플 발생.
- 수리: 내부의 모든 콘덴서를 105°C급 장수명·저임피던스 제품으로 오버홀하여 전원의 깨끗한 직류 파형을 복원했습니다.

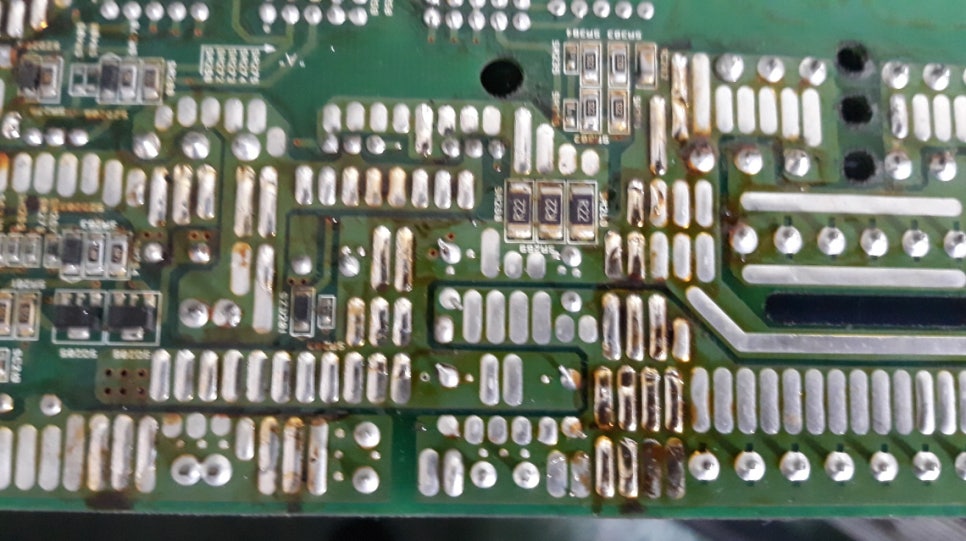

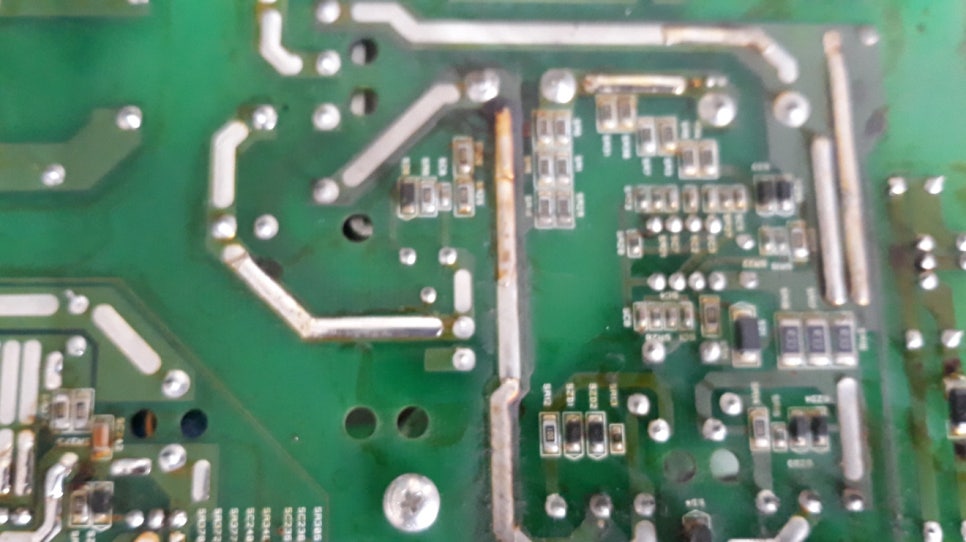

- 열화 패턴 복구 및 방습 코팅:
- 현상: 수신기 내부의 열기로 인해 기판 납땜 부위가 들뜨거나(냉땜) 부식 발생.
- 수리: 주요 고압 라인을 재납땜(Re-soldering)하고, 습기와 분진으로부터 회로를 보호하는 산업용 절연 코팅을 재도포했습니다.
📋 2. PSU300-BH-BAT 핵심 진단 및 FAQ Top 5
| 진단 항목 | 정상 범위 및 상태 | 고장 시 증상 |
| 메인 출력 전압 | DC 24V ~ 27.6V | 전압 무감 또는 20V 이하 저전압 |
| 충전 전압(BAT) | DC 27.0V ~ 27.5V | 배터리 연결 시 전압 급락 및 충전 불가 |
| 상태 표시 LED | AC(녹색), DC(녹색) 점등 | LED 소등 또는 적색/황색 점멸 (Error) |
| 상태 감시 신호 | 수신기와 정상 통신/신호 유지 | '예비전원 이상', 'AC 단선' 에러 발생 |
- Q1. 수신기에서 '예비전원 이상'이 뜨는데 배터리만 갈면 되나요?
- A: 배터리를 갈아도 증상이 같다면 PSU300-BH-BAT 내부 충전 회로 고장입니다. 파워가 배터리를 밀어주지 못하기 때문입니다.
- Q2. 퓨즈가 나갔는데 똑같은 걸 끼우면 작동할까요?
- A: 퓨즈가 끊어진 것은 내부 쇼트의 결과입니다. 원인 해결 없이 퓨즈만 갈면 내부 회로가 더 크게 타버릴 수 있으니 전문가의 점검이 필요합니다.
- Q3. 수리하면 얼마나 더 쓸 수 있나요?
- A: 소모성 부품을 전량 교체하는 오버홀을 거치면 5년 이상의 수명을 다시 확보할 수 있습니다.
- Q4. 단종된 모델인데 수리 부품이 있나요?
- A: (주)메트영남은 소방 파워 전용 핵심 소자를 다량 보유하고 있어 단종 모델도 완벽하게 수리해 드립니다.
- Q5. 수리 기간은 얼마나 걸리나요?
- A: 소방 설비는 안전과 직결되므로 긴급 수리를 원칙으로 하여 신속하게 반환해 드립니다.
💡 전문가의 한마디
"PSU300-BH-BAT는 단순한 전원장치가 아니라 비상시 수신기를 지탱하는 보루입니다. 30년 전문가의 안목으로 미세한 회로 결함까지 잡아내어, 귀사의 소방 시스템이 단 1초의 공백도 없이 작동하도록 완벽히 복구해 드립니다."
