안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

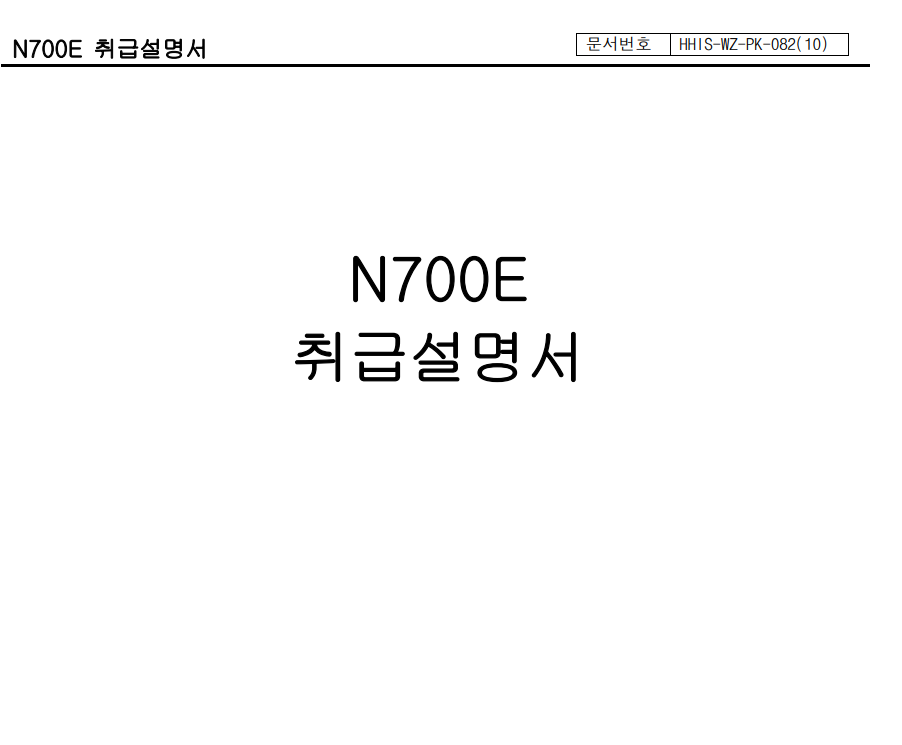

현대(HYUNDAI)의 인버터 N700E 메뉴얼



• 모델명: N700E



• 제조사: 현대(HYUNDAI)



• 품목: 인버터



• 증상:



• 수리 과정:

현대(HYUNDAI) 인버터 N700E 메뉴얼 다운로드

hy-n700e-manual.pdf

3.73MB



현대(HYUNDAI) 인버터 시리즈 중 가장 널리 보급된 스테디셀러 N700E 시리즈에 대한 정밀 기술 리포트를 작성해 보았습니다.



N700E는 강력한 센서리스 벡터 제어 성능을 갖추고 있어 산업용 팬, 펌프, 컨베이어 등 다양한 부하에 대응합니다.

하지만 출시 후 시간이 지남에 따라 냉각 팬 고착과 제어 회로의 콘덴서 열화가 주요 고장 원인으로 파악됩니다.

---

⚡ 현대 N700E 시리즈 인버터 완벽 가이드

N700E는 콤팩트한 사이즈와 직관적인 키패드 조작으로 현장 엔지니어들이 선호하는 모델입니다.

🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)

1.   E01~E04 (Overcurrent - 과전류): 가속, 감속 또는 정속 주행 중 발생합니다. 주로 출력단 IGBT 파워 모듈의 소손이나 모터 배선의 단락이 원인입니다. 모터를 분리해도 에러가 뜬다면 인버터 내부 수리가 필수입니다.
2.   E07 (Overvoltage - 과전압): 감속 시 모터의 회생 에너지가 인버터 DC 버스로 유입될 때 발생합니다. 감속 시간을 늘리거나 제동 저항(Braking Resistor)의 단선 여부를 확인해야 합니다.
3.   E09 (Undervoltage - 저전압): 입력 전압이 낮거나 내부 평활용 대용량 콘덴서가 수명을 다해 전압을 유지하지 못할 때 발생합니다. 화면 깜빡임 현상을 동반하기도 합니다.
4.   E14 (Ground Fault - 지락): 출력 배선이나 모터 내부에서 누전이 발생했을 때 나타납니다. 습기가 많은 환경에서 전류 센서(Hall CT) 부위의 부식으로 인해 오검출되는 경우도 많습니다.
5.   E12 (Inverter Overheat - 과열): 방열판 온도가 기준치를 초과한 상태입니다. 십중팔구 상단 냉각 팬(Fan)이 먼지로 인해 멈췄거나 노후화된 경우입니다.

---

❓ 2. 현장 엔지니어가 가장 많이 묻는 질문(FAQ) Top 5

•   Q1. 공장 출하 상태로 초기화(Reset)하고 싶습니다.
  •   A: 파라미터 b084 항목을 '01'로 설정하면 모든 파라미터가 초기화됩니다.
•   Q2. 외부 볼륨(가변저항)으로 속도를 조절하려면?
  •   A: 단자대의 H, L, O 단자에 가변저항을 결선하고, 파라미터 A001을 '01'(터미널 입력)로 설정하십시오.
•   Q3. 전원을 켰는데 화면이 아예 안 들어옵니다.
  •   A: 메인 전원부(SMPS) 회로의 다이오드나 IC가 파손된 상태입니다. 낙뢰나 전압 서지 이후 빈번하게 발생하며 기판 수리가 필요합니다.
•   Q4. 모터 방향을 반대로 바꾸고 싶습니다.
  •   A: 파라미터 F004에서 운전 방향을 변경하거나, 출력 배선 U, V, W 중 두 선을 서로 바꾸면 됩니다.
•   Q5. 'E30' 에러는 무엇을 의미하나요?
  •   A: IGBT 보호 에러입니다. 출력 소자에 과부하가 걸렸거나 구동 회로(Gate Drive)에 이상이 생겼을 때 발생하므로 정밀 점검이 필요합니다.

---

🚨 3. 핵심 알람 코드 및 조치 방법 (Alarm Codes)

N700E 로더에 표시되는 주요 에러 리스트입니다.

알람 코드	의미 (Description)	조치 방법 (Action)
E01~E04	과전류 (Overcurrent)	가속 시간 연장 및 IGBT 모듈 점검
E05	과부하 (Overload)	부하량 감소 및 모터 고착 확인
E07	과전압 (Overvoltage)	감속 시간 연장 및 제동 저항 점검
E09	저전압 (Undervoltage)	입력 전원 확인 및 내부 콘덴서 오버홀
E12	과열 (Overheat)	냉각 팬 교체 및 먼지 제거
E15	통신 이상 (Comm. Error)	RS-485 통신 라인 및 종단 저항 확인
