야스카와(YASKAWA) 인버터 CIMR-G7 A47P5 SERIES 메뉴얼 다운로드
안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.

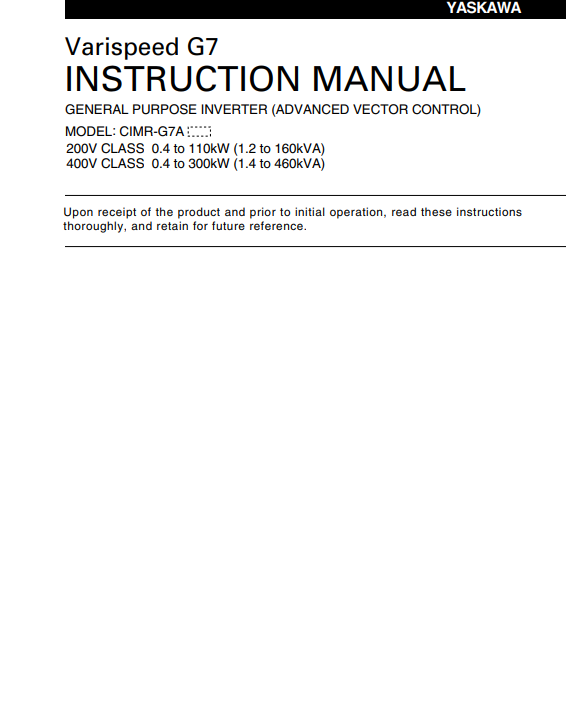

야스카와(YASKAWA)의 인버터 CIMR-G7 A47P5 SERIES 메뉴얼
• 모델명: CIMR-G7 A47P5 SERIES
• 제조사: 야스카와(YASKAWA)
• 품목: 인버터
• 증상:
• 수리 과정:
세계적인 명성을 가진 야스카와(YASKAWA) Varispeed G7 시리즈 (CIMR-G7A47P5) 모델에 대한
정밀 분석 리포트를 작성해 보았습니다.
이 모델은 3상 400V급 7.5kW(10마력) 용량의 고기능 벡터 제어 인버터입니다.
세계 최초로 3레벨 제어 방식을 도입하여 모터 절연 파괴 예방과 노이즈 감소에 탁월하지만,
내부 회로가 복잡하여 전원부 밸런스 및 게이트 드라이브 회로의 정밀 수리가 핵심입니다.
⚡ YASKAWA Varispeed G7 (CIMR-G7A47P5) 완벽 가이드
G7 시리즈는 강력한 토크 성능을 자랑하며, 전면의 디지털 오퍼레이터(JVOP-160)를 통해 모든 파라미터 제어 및 고장 이력 확인이 가능합니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- OC (Overcurrent - 과전류): 출력단의 IGBT 파워 모듈이 손상되었거나, 하단 드라이브 보드의 신호 전달 불균형 시 발생합니다. G7은 3레벨 제어 특성상 일반 인버터보다 IGBT 소손 시 주변 회로 파손 범위가 넓습니다.
- UV1 (DC Bus Undervoltage - 저전압): 입력 전압은 정상이지만 메인 평활 콘덴서의 용량이 감퇴하거나, 돌입 전류 방지용 마그네트(MC) 접점이 불량일 때 발생합니다. 화면이 깜빡거리며 'UV'가 뜬다면 즉시 오버홀이 필요합니다.
- OV (Overvoltage - 과전압): 감속 시 회생 에너지가 과다 유입되어 DC 전압이 상승한 상태입니다. 내부 제동 유닛(Brake Unit)의 불량이나 제동 저항 배선 단선을 점검해야 합니다.
- GF (Ground Fault - 지락): 출력측 배선이나 모터에서 누전이 감지될 때 발생합니다. 습한 환경에서 전류 센서(Hall CT)가 노후화되어 오검출하는 경우도 빈번합니다.
- CPF00~CPF06 (Control Circuit Error): 디지털 오퍼레이터와의 통신 불능 또는 내부 CPU 보드의 연산 오류입니다. 주로 제어 전압(5V, 12V)을 생성하는 SMPS 회로의 노이즈 필터링 실패가 원인입니다.
❓ 2. 현장 엔지니어가 가장 많이 묻는 질문(FAQ) Top 5
- Q1. 파라미터 초기화(Initialize)는 어떻게 하나요?
- A: 파라미터 A1-03 값을 '2220'(2선식 초기화) 또는 '3330'(3선식 초기화)으로 설정하면 공장 출하 상태로 리셋됩니다.
- Q2. 모터 방향을 바꾸고 싶습니다.
- A: 전면 오퍼레이터의 FWD/REV 버튼을 사용하거나, 외부 단자대 설정(b1-04)을 통해 방향 반전이 가능합니다.
- Q3. 'Term' 단자에 저항을 연결해야 하나요?
- A: 통신(RS-485/422) 연동 시 종단 저항 설정입니다. 단독 운전 시에는 건드리지 않아도 무방합니다.
- Q4. 단종된 G7 대신 최신 GA700 모델로 교체 가능한가요?
- A: 가능합니다. 하지만 G7은 3레벨 인버터로 모터 케이블 길이에 제약이 적었으나, GA700 등 일반 인버터로 교체 시 필터 추가가 필요할 수 있습니다.
- Q5. 오퍼레이터 화면에 아무것도 안 나오는데 수리되나요?
- A: 내부 제어 보드의 전원단 전압(SMPS)이 죽었을 확률이 95%입니다. 소자 단위 수리로 100% 복구 가능합니다.
🚨 3. 핵심 알람 코드 및 상태 표시 (Alarm Codes)
CIMR-G7A47P5 오퍼레이터에 표시되는 주요 에러 리스트입니다.
| 알람 코드 | 의미 (Description) | 조치 방법 (Action) |
| OC | Overcurrent | IGBT 파워 모듈 및 드라이브 보드 정밀 진단 |
| UV1 | DC Bus Undervoltage | 메인 평활 콘덴서 오버홀 및 충전 회로 점검 |
| OV | Overvoltage | 감속 시간(C1-02) 연장 및 제동 저항 점검 |
| GF | Ground Fault | 모터 절연 저항 측정 및 내부 CT 센서 점검 |
| OH | Heatsink Overheat | 냉각 팬(Fan) 가동 유무 확인 및 방열판 청소 |
| PUF | DC Bus Fuse Open | 내부 DC 퓨즈 단선. 파워 모듈 단락 확인 필수 |
