Nexcom(넥스콤) 보드 PEAK715VL-HT (LF)-HC 메뉴얼 다운로드
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.

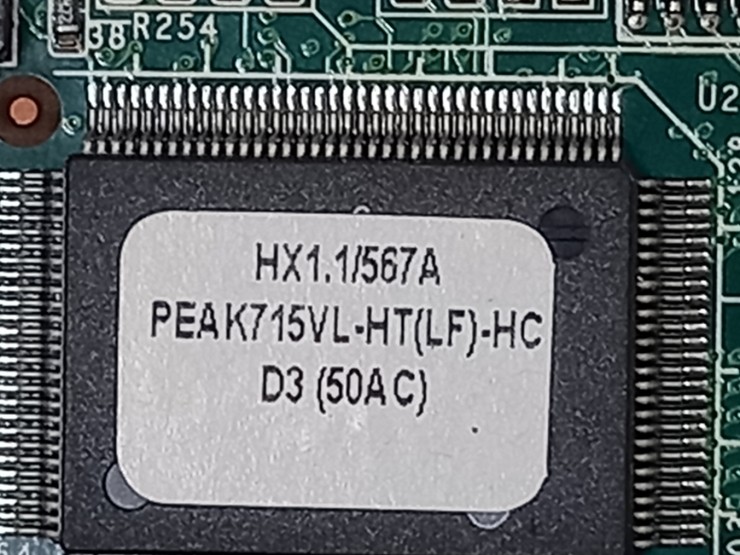

Nexcom(넥스콤)의 보드 PEAK715VL-HT (LF)-HC 메뉴얼
• 모델명: PEAK715VL-HT (LF)-HC
• 제조사: Nexcom(넥스콤)
• 품목: 보드
• 증상:
• 수리 과정:
산업용 싱글 보드 컴퓨터(SBC) 시장에서 신뢰도가 높은 Nexcom(넥스콤)의 PEAK 715VL-HT 모델에 대한 정밀 기술 리포트를 작성해 보았습니다.
이 모델은 PICMG 1.0 규격의 Full-size SBC로, 주로 반도체 장비나 산업용 제어 시스템의 메인 호스트 보드로 사용됩니다. 장기 가동되는 장비 특성상 메인보드 전원부(VRM) 노후화와 입출력 포트 불량이 주요 수리 포인트입니다.
🖥️ Nexcom PEAK 715VL-HT (LF)-HC 완벽 가이드
PEAK 715VL 시리즈는 Intel Pentium 4 / Celeron D 프로세서를 지원하며, 산업 현장의 열악한 온도를 견디도록 설계된 하이엔드 산업용 보드입니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- 부팅 불가 (No Post): 전원은 인가되나 비프음이 없고 화면이 나오지 않는 증상입니다. CPU에 전력을 공급하는 FET 및 초크 코일 주변의 전원부(VRM) 콘덴서가 열화되어 안정적인 전압을 생성하지 못할 때 발생합니다.
- 잦은 멈춤(Freezing) 및 블루스크린: 운영체제 구동 중 갑자기 시스템이 멈춥니다. 이는 노스브릿지(North Bridge) 칩셋의 과열이나 메모리 슬롯의 접점 불량, 또는 전원 리플 노이즈가 원인입니다.
- 데이터 인식 불능 (IDE/SATA Error): 하드디스크나 CF 카드를 인식하지 못하는 현상입니다. 사우스브릿지(South Bridge) 칩셋의 납땜 균열(냉땜)이나 관련 데이터 라인의 정전기(ESD) 보호 소자 파손이 주원인입니다.
- 시계 및 설정 초기화 (CMOS Error): 전원을 껐다 켜면 BIOS 설정이 지워집니다. 내부 백업 배터리(CR2032)의 방전 또는 RTC(Real Time Clock) 회로의 소모 전류 과다 현상입니다.
- 통신 포트(LAN/COM) 작동 불량: 산업 현장의 통신 노이즈로 인해 이더넷 컨트롤러나 RS-232 트랜시버가 소손된 경우입니다.
❓ 2. 현장 엔지니어 및 설비 담당자 FAQ Top 5
- Q1. 일반 PC 메인보드와 수리 방식이 다른가요?
- A: 산업용 SBC는 다층(Multi-layer) 기판 구조가 훨씬 복잡하고 부품의 내구성이 높습니다. 따라서 일반 수리점보다는 산업용 전문 장비(BGA Rework 시스템 등)를 갖춘 곳에서 수리해야 기판 손상을 막을 수 있습니다.
- Q2. 구형 하드디스크(IDE)를 사용 중인데 인식이 안 됩니다.
- A: PEAK 715VL은 IDE와 SATA를 동시에 지원합니다. IDE 인식 불량은 주로 인터페이스 칩셋의 전압 불안정 때문이므로 보드 전원부 수리로 해결 가능한 경우가 많습니다.
- Q3. 팬(Fan) 소음이 심한데 교체해야 하나요?
- A: 산업용 보드에서 팬 정지는 CPU와 칩셋 소손으로 이어지는 지름길입니다. 소음 발생 시 즉시 산업용 볼 베어링 팬으로 교체해야 합니다.
- Q4. 단종된 보드인데 수리 후 신뢰도는 어떤가요?
- A: (주)메트영남은 수리 시 고온용 Solid Capacitor(고체 콘덴서) 등 더 높은 사양의 부품을 사용하여 오버홀하므로 신품 이상의 내구성을 확보할 수 있습니다.
- Q5. 보드 수리 시 하드디스크의 프로그램이 지워지나요?
- A: 보드 수리는 하드디스크 데이터와 무관합니다. 다만, 안전을 위해 수리 전 하드디스크는 분리하여 보관하시기를 권장합니다.
🚨 3. 핵심 상태 표시 및 진단 가이드
PEAK 715VL-HT 보드의 하드웨어 점검 포인트입니다.
| 점검 항목 | 정상 상태 | 고장 징후 |
| Power LED | 상시 점등 | 소등 또는 미세하게 깜빡임 |
| CPU 온도 | BIOS 상 40~60°C 유지 | 80°C 이상 급상승 (서멀구리스 경화) |
| CMOS 배터리 | 3.0V 이상 유지 | 2.5V 미만 (설정 초기화 발생) |
| 기판 외관 | 변색 없음 | CPU 주변 기판이 갈색으로 변색 (과열 증거) |
| 슬롯 상태 | 깨끗한 금도금 표면 | 먼지 적체 및 부식 (접촉 불량 유발) |
