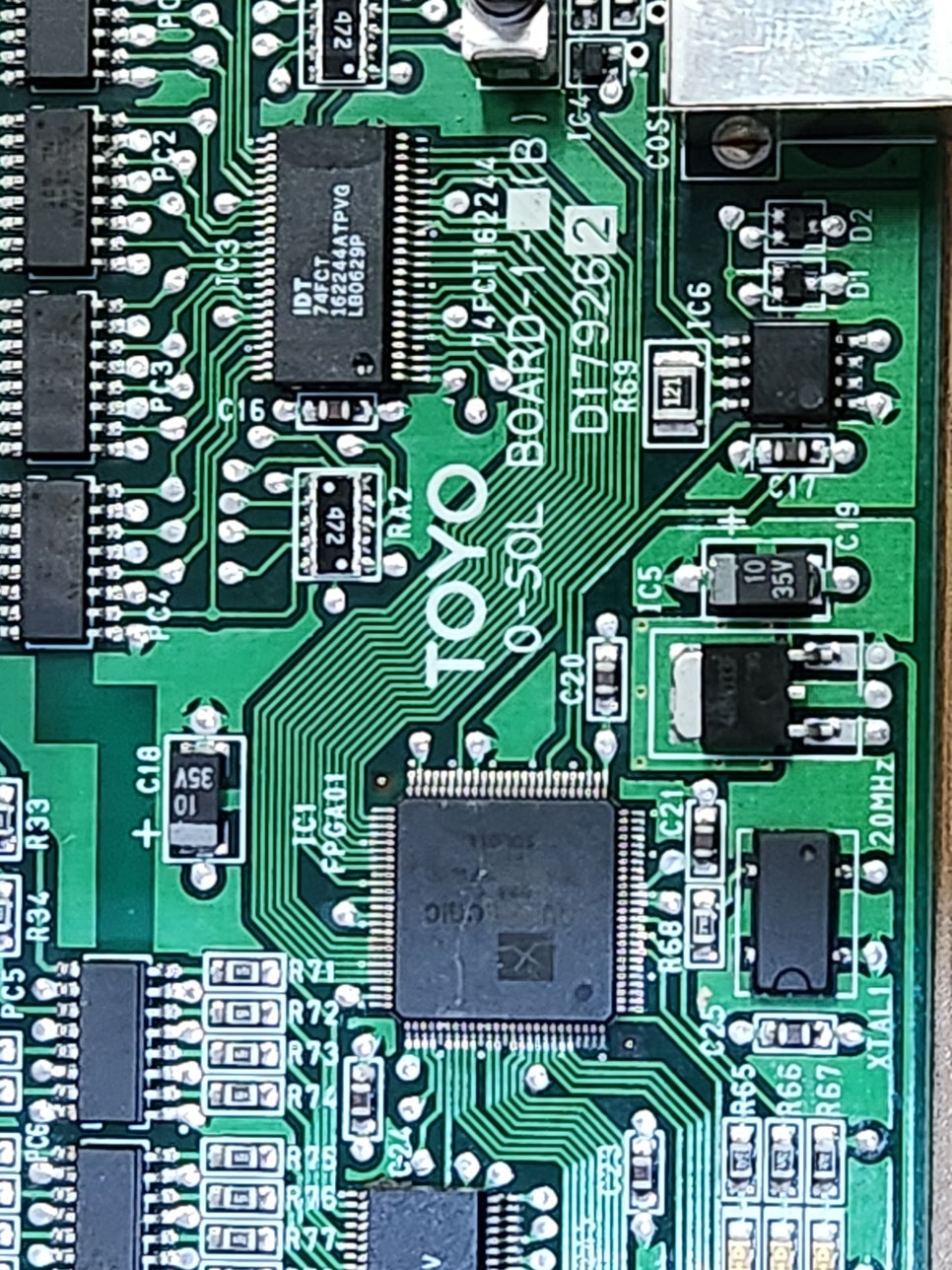

토요(TOYO) PCB기판 O-SOL BOARD D179262 동작불능 수리 완료
안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.
대구 달성공단에 위치한 한 제조업체에서 입고된 토요(TOYO)의 PCB기판 O-SOL BOARD D179262 긴급 수리 사례입니다.
• 모델명: O-SOL BOARD D179262
• 제조사: 토요(TOYO)
• 품목: PCB기판
• 증상: 동작불능
• 수리 과정:
일본 TOYO(토요)사의 특수 제어 보드인 O-SOL BOARD (모델명: D179262)에 대한 정밀 분석 및
수리 가이드를 작성해 보았습니다.
이 보드는 주로 정밀 산업 기계나 특수 가공 장비의 시스템 제어를 담당하는 핵심 파츠입니다.
일본산 보드 특유의 미세 패턴 설계와 고신뢰성 소자가 집약되어 있어, 단순 부품 교체 이상의 정밀한 접근이 필요합니다.
🇯🇵 TOYO O-SOL BOARD (D179262) 정밀 수리 리포트
O-SOL BOARD는 데이터 처리와 입출력 신호 제어를 동시에 수행하는 고집적 보드입니다.
전문가가 분석한 주요 고장 포인트와 수리 대응책입니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- System Halt (시스템 정지): 보드 내 메인 컨트롤러(MCU)나 로직 IC의 전원 공급이 불안정하여 장비가 기동 중 멈추는 현상입니다. 내부 DC-DC 컨버터 회로의 노후화가 주원인입니다.
- I/O 통신 오류 (Signal Loss): 외부 장치와의 신호 주고받기가 되지 않는 증상입니다. 절연을 담당하는 포토커플러(Opto-isolator) 소자가 열화되어 신호 왜곡이 발생할 때 나타납니다.
- 데이터 백업 불량 (SRAM Error): 전원을 껐다 켰을 때 설정값이 초기화되는 증상입니다. 보드에 장착된 백업 배터리나 NVRAM 소자의 수명이 다했을 때 발생합니다.
- 특정 채널 출력 불능: 릴레이 구동 신호나 아날로그 출력이 특정 포트에서만 나오지 않는 현상입니다. 출력단의 드라이버 IC 또는 TR(트랜지스터)의 소손이 원인입니다.
- 기판 패턴 부식 및 냉땜 (Cold Joint): 장시간 가동에 따른 발열과 환경 요인으로 인해 납땜 부위가 미세하게 갈라지거나, 전해액 누설로 인한 패턴 부식이 진행된 상태입니다.
❓ 2. 현장 엔지니어가 가장 많이 묻는 질문(FAQ) Top 5
- Q1. 보드 전체를 교체해야 하나요, 수리가 가능한가요?
- A: TOYO사의 단종된 보드들은 신품 수급이 매우 어렵고 고가입니다. 주요 핵심 칩(Custom IC)만 손상되지 않았다면 소자 단위 수리(Component Level Repair)가 훨씬 경제적입니다.
- Q2. 전원을 켰을 때 특정 LED만 깜빡이고 동작하지 않습니다.
- A: 이는 보드 내부의 Self-Diagnosis(자기 진단) 모드에서 에러를 감지한 것입니다. 주로 전압 레벨 불량이나 메모리 체크섬 오류 시 나타납니다.
- Q3. 수리 시 기존 데이터나 파라미터가 지워지나요?
- A: 일반적인 회로 수리로는 데이터가 지워지지 않지만, 메모리 관련 소자 수리 시에는 백업이 필수입니다. 수리 전 전용 장비로 데이터 덤프(Dump) 작업을 선행해야 합니다.
- Q4. 일본산 소자라 부품 수급이 어렵지 않나요?
- A: 30년 노하우를 통해 일본 현지 및 글로벌 네트워크에서 단종된 정품 소자를 확보하여 수리하므로 안심하셔도 됩니다.
- Q5. 수리 후 테스트는 어떻게 진행되나요?
- A: 전원 인가 테스트, 입출력 파형 분석, 열화상 카메라를 이용한 발열 체크 등 다각도의 검증 과정을 거쳐 출고됩니다.
🚨 3. O-SOL BOARD 핵심 점검 및 알람 가이드
| 점검 포인트 | 이상 징후 (Signs) | 조치 방법 (Action) |
| 전원부 레귤레이터 | 출력 전압(5V, 12V) 변동 심함 | 노후 콘덴서 및 전압 안정화 IC 교체 |
| 백업 배터리 유닛 | 전압 2.5V 미만 (정격 3V/3.6V) | 신품 배터리 교체 및 데이터 유지 확인 |
| 커넥터(CN) 핀 | 접촉 불량 및 산화막 형성 | 정밀 세척 및 냉땜 재작업 (Reflow) |
| 로직 게이트 IC | 입력 신호 대비 출력 파형 불량 | 로직 분석기를 통한 불량 IC 검출 및 교체 |
| 보드 표면 온도 | 특정 부위 60°C 이상 과열 | 단락(Short) 소자 적출 및 방열 대책 수립 |
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
🛠️ 메트영남 산업용 자동화 기기 정밀 수리 안내
HMI · 인버터 · CNC · 소방수신기 전문 수리
저희 메트영남은 오랜 경험과 노하우를 바탕으로 단종된 구형 모델부터 최신 스마트 팩토리 장비까지 정밀 점검 및 수리를 진행하고 있습니다. 현재 저희가 주로 취급하며 수리 실적이 많은 주요 모델 리스트를 안내해 드립니다.
아래 리스트에 없는 모델도 점검 가능하니 언제든 문의주세요!
📺 HMI / 터치판넬 / 모니터 수리
"화면 불량, 터치 인식 안 됨, 백라이트 교체, 통신 에러 수리 전문"
- M2I (엠투아이): XTOP10TV-ED, XTOP08TV-ED, XTOP07TW-LD, XTOP05TQ-ED, TOP6SAS
- Pro-face (프로페이스): GP-4501T (PFXGP4501TAA), GP-4311HT, GP2301-SC41, GP2301-TC41, GP470-EG11
- Mitsubishi (미쓰비시): GOT1000 시리즈, GT2712-STBD, GT1150-QLBD, A970GOT-SBA
- Weintek (이지뷰): MT8102iE, MT8101iE, MT8100iE
- LS / 기타: XP80-TTA, XP50-TTA, UG221H-LR4 (Hakko), GK070-WST20
🔌 인버터 & 서보 드라이브 (Inverter / Servo)
"과전류(OC), 과전압(OV), 파라미터 설정 오류, 전원 불량 수리"
- LS 일렉트릭: SV370iP5A-40, SV110iG5A-4, SV185iV5-2DB, SV300IS5-4NU, SV015FP5-2
- Siemens (지멘스): 6SE6440-2UD21-5AA1 (MM440), 6SN1130, 6SN1123 시리즈
- Delta (델타): VFD150F43A, VFD110V43A, ASDA-B2 (서보)
- Yaskawa (야스카와): Varispeed G7, SG2228G
- 기타: HIVD 700G/900G, FR-A520, FR-E520 (미쓰비시)
⚙️ CNC / 화낙(FANUC) 관련 부품
"구형 CRT 모니터 LCD 개조 및 제어 보드 수리"
- FANUC 모니터: A61L-0001-0092, 0093, 0095, 0096, 0097, 0090, 0086, 0076, 0116
- FANUC 제어부: A02B-0309-B520, A02B-0319-B500, A06B-6140-H011, 6117-H207, 6117-H105
- 범용 모니터: MDT947B-1A, D9MM-11A, FPM-2150
🌡️ 산업용 제어기 & 특수 장비 (Controller)
- 온도조절기: HANYOUNG NUX TD500 CE, TEMP880, HTC-3000, dtc-6000/7000
- 펌프/밸브 제어: PumpNics(펌프닉스), MCU-100D, MCU200, DCU-2A
- 통신/보안: ETOS-TS, AhnLab TrusGuard 50A, TiFRONT-F26P
- 프로그래머: BeeProg2c, BeeProg2, BeeProg+
💡 메트영남 핵심 수리 가이드 (고객 필수 확인)
| 구분 | 주요 내용 |
| 5대 주요 고장 증상 | 1. 전원 불량 2. 과전류(OC) 알람 3. 과전압(OV) 알람 4. 통신 에러 5. 화면/터치 작동 불능 |
| 자주 묻는 질문 (FAQ) | Q: 단종 모델 수리 되나요? → A: 네, 전문입니다. Q: 설정값 지워지나요? → A: 백업 후 복구해 드립니다. Q: 당일 수리 되나요? → A: 긴급 건 우선 처리합니다. |
| 주요 알람 코드 | OC: 과전류(IGBT 점검) / OV: 과전압(제동 저항 점검) / LV: 저전압(커패시터 점검) / OH: 과열(냉각팬 점검) |
🛠️ 메트영남 수리 서비스 프로세스
- 상담 접수: 모델명과 고장 증상을 말씀해 주세요.
- 정밀 진단: 입고된 제품의 회로 분석 및 불량 소자 파악.
- 수리 진행: 정품 소자 사용 및 노후 소자 예방 정비 실시.
- 테스트 후 출고: 충분한 에이징 테스트 후 안전하게 발송.
[수리 문의 및 접수]
- 업체명: 메트영남 (010-7920-1272)
- 주요 수리 품목: 인버터, HMI, PLC, CNC, 소방수신기 파워, 산업용 PC 등
- 특징: 긴급 수리 대응 가능, 단종 모델 전문 정밀 수리
메트영남은 현장의 멈춤 없는 가동을 위해 최선을 다합니다. 장비에 문제가 생기면 언제든 위 번호로 연락 주시기 바랍니다.
더 많은 수리사례는 다음 페이지에서 확인하실 수 있습니다.
