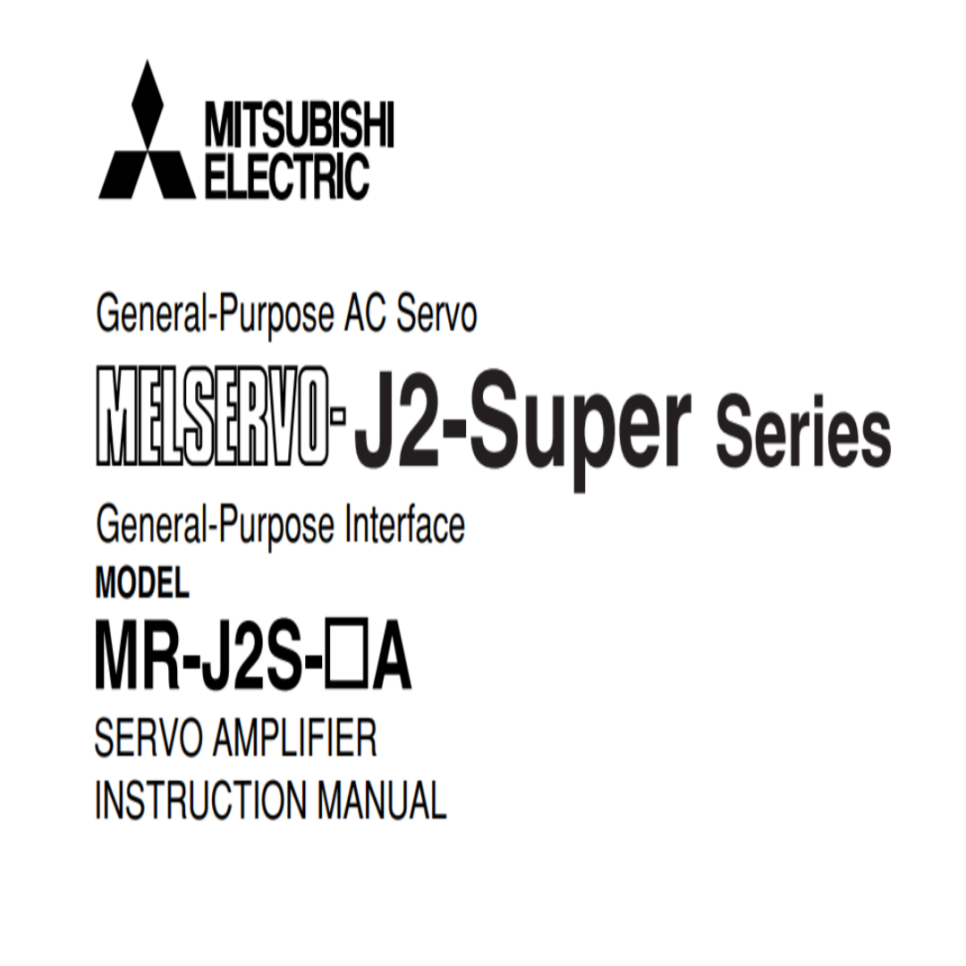

MR-J2S-40A.pdf

5.50MB

30년 경력의 전자기기 전문가로서, 미쓰비시(MITSUBISHI) 서보 라인업 중 가장 내구성이 뛰어나 '불사조'라 불리는 Melserve J2-Super 시리즈 MR-J2S-40A 모델에 대한 정밀 분석 리포트를 작성해 보았습니다.



이 모델은 400W(0.4kW) 용량의 범용 인터페이스(펄스열/아날로그 전압 제어) 타입입니다.

현재는 단종되었으나 워낙 많이 보급되어 있어, 노후화에 따른 전해 콘덴서 수명 및 파워 모듈 열화 관리가

수리 및 유지보수의 핵심입니다.

---

⚡ MITSUBISHI MELSERVE J2-Super (MR-J2S-40A) 완벽 가이드

MR-J2S-40A는 정밀도와 속도 응답성이 뛰어나며, 전용 소프트웨어인 MR Configurator를 통해 세밀한 튜닝이 가능합니다.

🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)

1.   AL.32 (과전류 - Overcurrent): 드라이버 내부의 IPM(인버터 모듈)이 파손되거나, 출력 단자(U, V, W) 사이의 절연이 파괴되었을 때 발생합니다. 모터를 분리해도 알람이 뜬다면 드라이버 내부 수리가 필수입니다.
2.   AL.46 (모터 과열 - Motor Overheat): 실제 모터 온도가 높지 않음에도 이 알람이 뜬다면, 드라이버 내부의 전류 감지 회로(CT)나 온도 센서 수신부의 소자 열화일 가능성이 큽니다.
3.   AL.10 (전압 부족 - Undervoltage): 메인 회로의 DC 전압이 기준치 이하로 떨어지는 현상입니다. 내부 평활용 대용량 콘덴서의 전해액이 말라 용량이 감퇴했을 때 빈번하게 발생합니다.
4.   AL.30 (회생 이상 - Regenerative Error): 빈번한 가감속 시 발생하는 에너지를 처리하는 회생 저항이나 내부 트랜지스터(TR)가 소손된 경우입니다. 외부 제동 저항 결선을 점검해야 합니다.
5.   7세그먼트 디스플레이 불능 (No Display): 전원을 넣어도 아무런 표시가 없는 증상입니다. 내부 제어 전원을 생성하는 SMPS 회로의 다이오드나 IC가 수명을 다했을 때 나타납니다.

---

❓ 2. 현장 엔지니어가 가장 많이 묻는 질문(FAQ) Top 5

•   Q1. 전원을 켰을 때 'Ab'라고 표시되는데 고장인가요?
  •   A: 고장이 아닙니다. 'Base Circuit Shut-off' 상태로, 서보 온(SON) 신호가 인가되지 않은 대기 상태입니다. 입력 접점을 확인하십시오.
•   Q2. 절대치 엔코더(Absolute) 배터리 교체 주기는?
  •   A: 보통 1~2년이며, 전압이 3.0V 이하로 떨어지면 AL.9F(배터리 전압 저하)가 뜹니다. 전원을 켠 상태에서 교체해야 데이터 유실을 막을 수 있습니다.
•   Q3. J2S 모델을 J4나 J5 최신 모델로 교체할 수 있나요?
  •   A: 가능하지만 커넥터 규격과 통신 방식이 다릅니다. 미쓰비시에서 제공하는 '갱신(Replacement) 가이드'를 참고하여 변환 케이블과 파라미터 변환 작업을 거쳐야 합니다.
•   Q4. 파라미터 백업은 어떻게 하나요?
  •   A: 전용 소프트웨어인 MR Configurator(MS-DOS 또는 Windows용)와 전용 통신 케이블을 사용하여 PC로 저장할 수 있습니다.
•   Q5. 'AL.E6' 알람은 무엇을 의미하나요?
  •   A: 서보 강제 정지(EMG) 상태입니다. 비상정지 버튼이 눌려 있거나 외부 24V 전원이 차단되었는지 확인하십시오.

---

🚨 3. 핵심 알람 코드 및 상태 표시 (Alarm Codes)

MR-J2S 시리즈에서 가장 자주 발생하는 주요 알람 리스트입니다.

알람 코드	의미 (Description)	조치 방법 (Action)
AL.10	Undervoltage	입력 전압 확인 및 내부 대용량 콘덴서 점검
AL.16	Encoder Error	엔코더 케이블 쉴드 및 커넥터 접촉 상태 확인
AL.24	Ground Fault	모터 및 케이블 절연 저항 측정, 출력 단자 점검
AL.32	Overcurrent	IPM 모듈 점검 및 출력 배선 단락 여부 확인
AL.50	Overload 1	기계적 과부하 확인, 서보 용량 및 게인값 재설정
AL.8A	Serial Comm. Error	엔코더 통신 이상, 노이즈 필터링 보강 필요
