안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

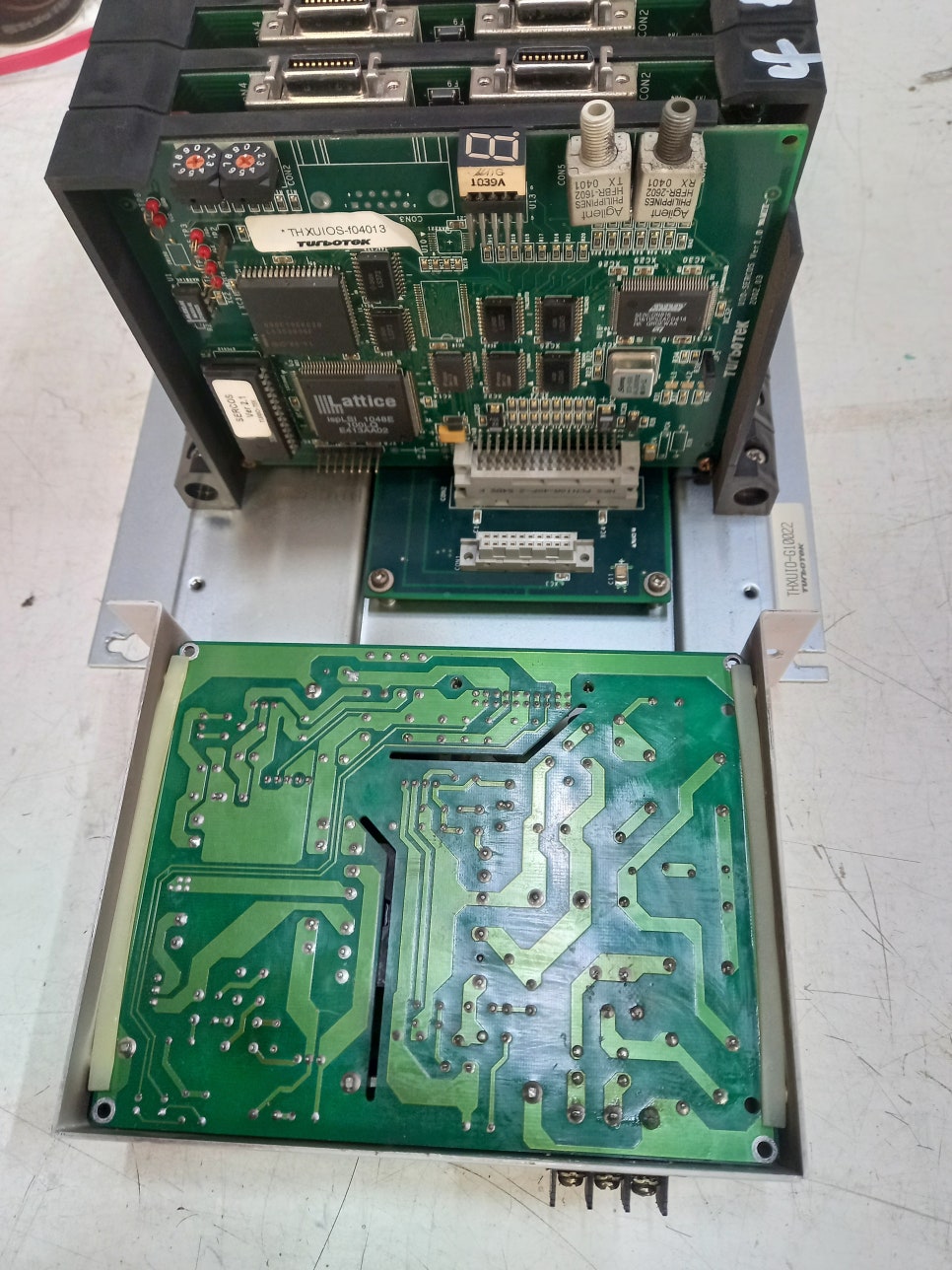

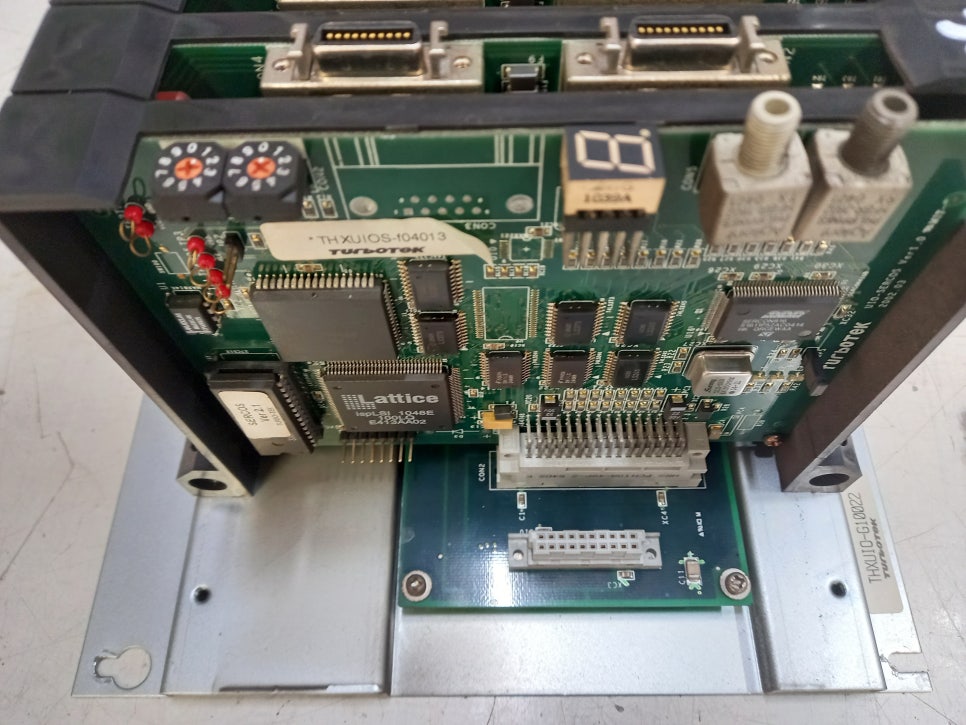

터보텍(TurboTek)의 보드 THXUIO-G10022 긴급 수리 사례입니다.



• 모델명: THXUIO-G10022



• 제조사: 터보텍(TurboTek)



• 품목: 보드



• 증상: 작동불능



• 수리 과정: 불량소자 교체



터보텍(TurboTek) 보드 THXUIO-G10022 작동불능 수리 완료

터보텍(TurboTek) 보드 THXUIO-G10022 작동불능 수리 완료

터보텍(TurboTek) 보드 THXUIO-G10022 작동불능 수리 완료



철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.



30년 경력의 산업용 전자 장비 및 자동화 설비 정밀 수리 전문 기업, (주)메트영남입니다. 대구·경북 지역 제조업체 현장에서 라인 마비의 원인이 되었던 터보텍(TurboTek) 제어 시스템의 핵심 입출력 인터페이스 보드인 THXUIO-G10022 모델의 '작동 불능' 고장 건을 접수하고, 정밀 회로 진단과 핵심 불량 소자 교체 및 전면 오버홀(Overhaul)을 통해 정상 가동 상태로 완벽하게 수리를 완료하였습니다.



터보텍 THXUIO 시리즈 보드는 상위 마스터 제어기(CPU)와 현장의 수많은 센서, 리미트 스위치, 솔레노이드 밸브 등 하부 필드 기기 간의 신호를 중계하는 중추적인 I/O 보드입니다. 공장 현장의 가혹한 고온·분진 환경 및 유증기 유입, 혹은 외부 결선 라인에서 역유입된 강한 전기적 서지로 인해 로직 전원단 및 인터페이스 절연 소자가 파손되면 보드 전체가 작동 불능 상태에 빠지게 됩니다. (주)메트영남은 축적된 하드웨어 리페어 노하우를 바탕으로 즉각적인 부품 단위 리페어를 진행했습니다.

TurboTek THXUIO-G10022 I/O 보드 수리 완료 리포트

1. 주요 고장 증상 및 기술적 원인 (Technical Analysis)

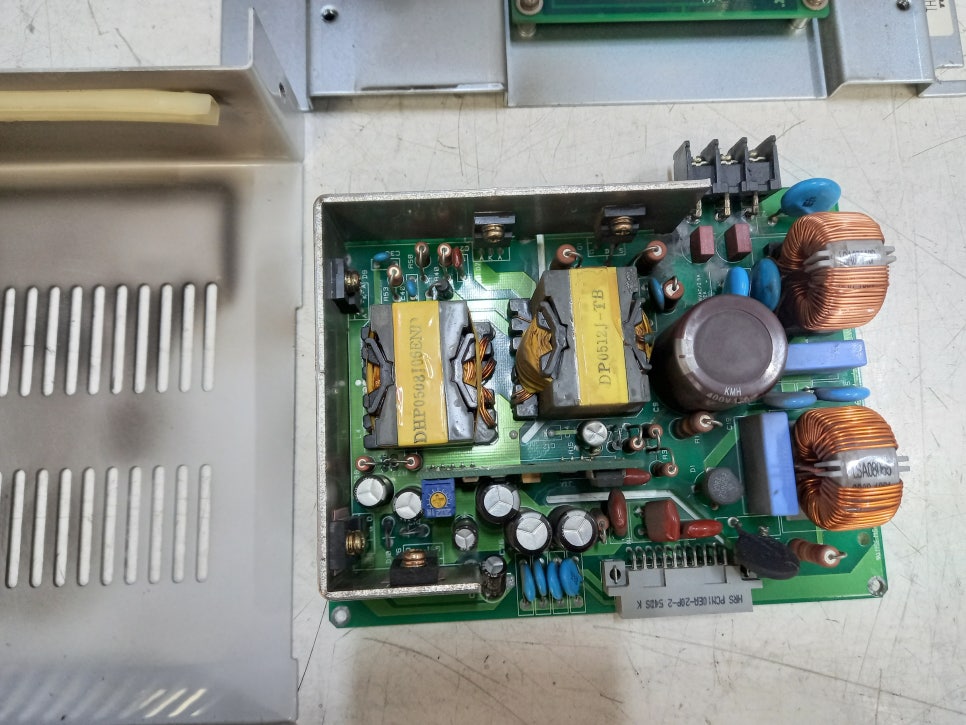

1. 내장 로직 공급 전원단(DC-DC Converter) 소손으로 인한 전원 무감 및 작동 불능
   • 현상: 보드 측에 외부 제어 전원(DC 24V)을 정상적으로 인가했음에도 불구하고, 보드 상의 상태 표시 LED가 전혀 점등되지 않으며 상위 컨트롤러와 통신 및 입출력 연산이 완전히 먹통이 되는 현상.
   • 원인: 장시간 고온의 제어반 내부에서 상시 구동됨에 따라, 내부 로직 전압(5V, 3.3V 등)을 생성하는 DC-DC 레귤레이터 스위칭 IC와 주변 평활 전해 콘덴서의 열화 및 전해액 건조(Dry-up) 현상 발생. 이로 인해 단락(Short) 결함이 생겨 전원 공급 회로가 차단됨.
   • 수리: 회로 역설계 추적을 통해 파손된 파워 제어 칩셋과 불량 수동 소자들을 정밀 적출하고, 고온용(105도) 및 저저항(Low-ESR) 특성을 지닌 최고급 사양의 산업용 신품 자재로 전격 교체하여 전원 무결성을 복원했습니다.
2. 외부 서지 전압 역유입에 따른 절연 포토커플러 및 드라이버 IC 파손
   • 현상: 전원 LED는 들어오지만 현장의 센서 신호를 전혀 인식하지 못하거나, 반대로 솔레노이드 및 릴레이를 구동하는 출력 신호가 특정 채널에서 상시 출력/차단 상태로 고정되는 현상.
   • 원인: 공장 현장의 대형 모터, 마그네틱 접촉기 개폐 시 발생하는 강한 역기전력 및 전기적 서지(Surge) 전압이 외부 신호선을 타고 단자대로 역유입되어, 회로 보호용 고속 포토커플러(Opto-Coupler)의 절연 패킹을 파괴하고 후단 전류 증폭 드라이버 IC까지 연쇄 소손시킴.
   • 수리: I/O 전 채널에 대한 다이오드 특성 및 임피던스 정밀 계측을 실시하여, 신호 왜곡 및 단락을 유발하던 불량 절연 소자 및 버퍼 트랜지스터 배열을 찾아내어 신품 정품 소자로 전수 교체 완료했습니다.
3. 기판 전면 화학적 세정 및 냉납 예방 정비
   • 현상: 설비 가동 중 미세한 진동이나 환경 온도 변화에 따라 간헐적으로 신호가 끊기거나 보드가 리셋되는 불규칙한 다운 현상 가능성 존재.
   • 원인: 공장 현장의 전도성 금속 분진이나 절삭유 유증기(오일 미스트)가 기판 표면에 누적되어 미세 합선을 유발하고, 오랜 가동 진동으로 인해 칩 소자 납땜 부위에 미세 크랙(냉납)이 진행됨.
   • 수리: 고성능 초음파 세정기와 정전기 방지 전용 케미컬을 사용하여 기판 전체를 화학적으로 오버홀 세정하고, 신호 라인의 주요 랙 및 IC 핀 배열에 대해 정밀 리솔더링(재납땜) 공정을 적용하여 잠재적 결함을 완벽히 제거했습니다.

2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. THXUIO-G10022 보드를 수리하면 내부에 설정된 장비 ID나 프로그램 데이터가 초기화되나요?
  • A: 아니요. 해당 입출력 인터페이스 보드는 상위 CPU 마스터의 명령에 따라 하드웨어 신호를 전달하고 분기하는 로직 보드입니다. 설비의 핵심 매개변수나 제조 공정 프로그램 데이터가 저장되는 영역은 상위 메인 컨트롤러(메모리 영역)이므로, 본 I/O 보드 수리로 인해 데이터가 유실되거나 설정이 바뀔 염려는 전혀 없습니다. 수리 후 별도의 셋업 없이 즉시 현장 장착 후 가동할 수 있습니다.
• Q2. 대구 달성공단, 성서공단, 구미공단 등 공장 현장인데 입고 시 당일 긴급 대응이 가능한가요?
  • A: 네, 당연히 가능합니다. 저희 (주)메트영남은 대구 동구에 위치하고 있어 대구 전역 및 경북권 주요 공단 현장과의 접근성이 매우 뛰어납니다. 터보텍 제어 보드 수리에 필요한 핵심 디지털 IC, 고속 포토커플러, 정밀 저항/콘덴서 배열 자재를 상시 다량 보유하고 있어, 사전에 연락 주시고 긴급 입고 시 당일 즉시 정밀 진단 및 당일 수리 완료를 최우선으로 지원합니다.
• Q3. 특정 포트(채널)만 불량인 것 같은데 현장에서 해당 단자의 선만 다른 곳으로 옮겨서 써도 되나요?
  • A: 임시방편으로 파라미터(작화/로직)를 수정하여 예비 채널로 할당할 수는 있으나 추천하지 않습니다. 특정 채널의 포토커플러나 드라이버 IC가 서지로 인해 단락(쇼트) 불량이 난 상태라면, 내부 전원 레일을 함께 공유하기 때문에 시간이 지남에 따라 내부 발열을 유발하여 주변의 정상적인 다른 채널이나 메인 로직 칩셋까지 연쇄 파손시켜 보드 전체를 폐기해야 하는 상황이 올 수 있습니다.
• Q4. 제조사에서 장비가 오래되어 단종 판정을 내렸는데 수리가 확실히 되나요?
  • A: 네, 문제없이 완벽하게 수리됩니다. 제조사 서비스 센터는 구형 장비에 대해 단종을 이유로 보드 단품 공급이 끝나면 수리 불가 판정을 내리고 고가의 신형 제어 시스템 전체 교체를 제안하지만, (주)메트영남은 부품 단위(Component Level) 회로 역설계 수리를 전문으로 하기 때문에 도면이 없는 단종 레거시 보드도 얼마든지 저렴하고 완벽하게 복구해 드립니다.
• Q5. 단순히 타버린 불량 부품 하나만 골라서 바꾸는 것과 전량 오버홀 수리의 차이는 무엇인가요?
  • A: 산업용 제어 보드는 내부 소자들의 수명 주기가 비슷합니다. 지금 눈에 보이는 타버린 소자 하나만 바꾸면, 현장 장착 후 수개월 내에 장시간 고온에 노출되어 수명이 다한 주변의 다른 노후 콘덴서나 인터페이스 IC가 터져 라인이 다시 멈추게 됩니다. 입고 시 소모성 소자 전체를 한 번에 정비하는 오버홀이 중복 수리 비용과 라인 중단 손실을 막는 가장 확실한 방법입니다.

3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	수리 및 정비 포인트
전원 무감 / LED 미점등	DC-DC 스위칭 레듈레이터 단락 및 입력 보호 소자 소손	전원단 쇼트 회로 완벽 복구, 전력 제어 칩셋 및 퓨즈 교체
특정 입력 신호 인식 불가	외부 서지 유입으로 인한 고속 포토커플러 내부 절연 파괴	순정 신품 옵토커플러 교체 및 전압 레벨 밸런스 매칭
특정 출력 동작 불능 / 상시 ON	전류 증폭 드라이버 IC 및 출력 TR 파손(Short/Open)	산업용 고신뢰성 드라이버 반도체 교체 및 다이오드 보수
간헐적 통신 에러 / 리셋	로직 전원단 평활 콘덴서 용량 감퇴 및 리플 노이즈 과다	Low-ESR 105도 고내구성 콘덴서 세트 전량 오버홀 완료
불규칙한 신호 채터링 현상	기판 내 전도성 분진 흡착 및 커넥터 핀 미세 냉납 발생	기판 전면 화학적 오버홀 세정 공정 및 정밀 리솔더링 진행

4. 터보텍 I/O 보드 시스템 현장 유지보수 가이드

1. 외부 유도 부하 접점의 서지 억제 대책 (필수 확인)
   • THXUIO-G10022 보드의 출력 단자에 릴레이 코일, 솔레노이드 밸브, 전자 접촉기 등의 유도성 부하를 직접 구동할 경우, 코일 OFF 시 강력한 역기전력이 발생하여 보드를 다시 파괴할 수 있습니다. DC 구동형 부하에는 코일 양단에 역서지 감쇄용 플라이백 다이오드(Flyback Diode)를, AC 구동형 부하에는 서지 킬러(Surge Killer)를 반드시 병렬로 장착하여 운용해 주십시오.
2. 제어반 분진 차단 및 밀폐 관리
   • 공장 현장의 오일 미스트와 미세 금속 분진이 I/O 단자대 및 보드 표면에 쌓이면, 수분과 결합하여 단자 간 미세 단락을 일으키고 신호 왜곡을 유발합니다. 제어반 함체 문을 항상 밀폐하시고 정기적인 공조 필터 청소 및 정전기 방지 에어로 누적된 분진을 제거해 주어야 합니다.

5. 전문가의 조언

"공장의 수많은 자동화 신호를 컨트롤러로 전달하는 I/O 보드는 신호의 정확성과 하드웨어 안정성이 라인 생산성을 좌우하는 핵심입니다. 저희 (주)메트영남은 단순 눈가림식 부품 교체를 배제하고, 30년 엔지니어의 기술력을 바탕으로 고장의 근본적인 서지 유입 경로를 차단하고 전원단 무결성을 회복시키는 오버홀 정비를 원칙으로 합니다. 실부하 에이징 및 전 채널 입출력 신호 연속 반응 테스트를 완벽하게 마쳤으니 현장에서 안심하고 상시 가동하시기 바랍니다."
