안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
경남 김해시 제조업체에서 입고된 SIEMENS의 MICRO BOARD 3TF2010-6BB4 긴급 수리 사례입니다.



• 모델명: 3TF2010-6BB4



• 제조사: SIEMENS



• 품목: MICRO BOARD



• 증상: 교체 및 보드 수리



• 수리 과정:

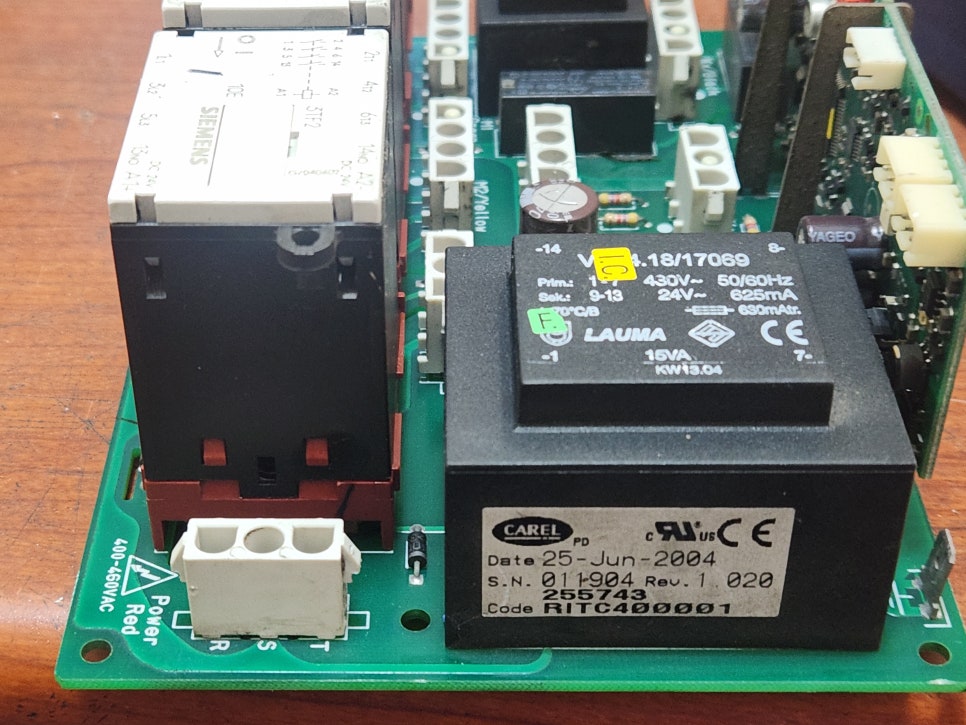

SIEMENS MICRO BOARD 3TF2010-6BB4 교체 및 보드 수리 완료

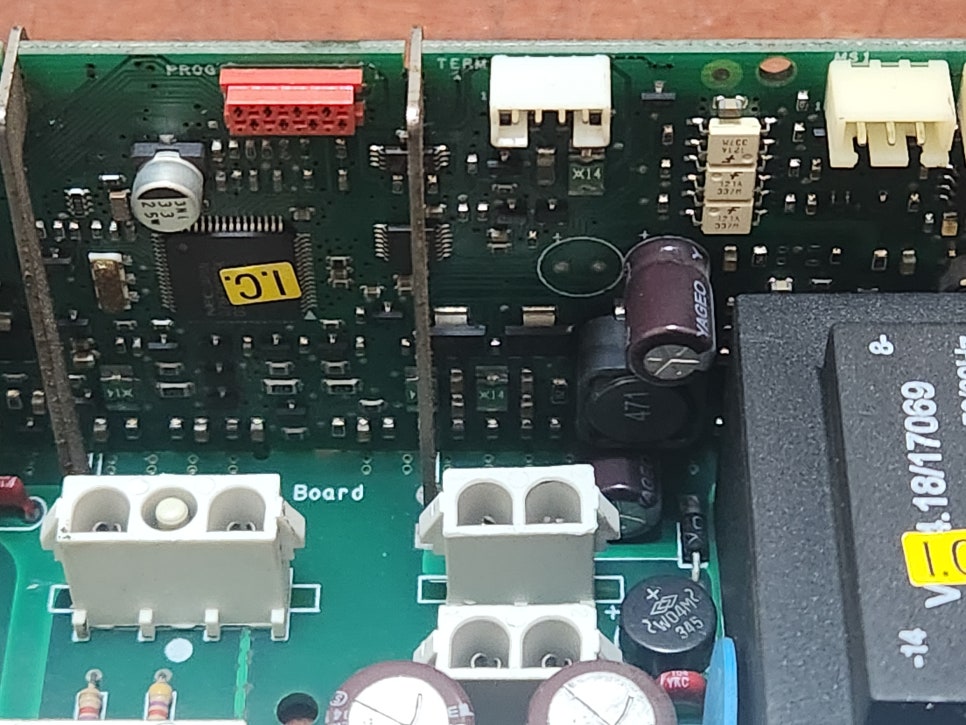

SIEMENS MICRO BOARD 3TF2010-6BB4 교체 및 보드 수리 완료

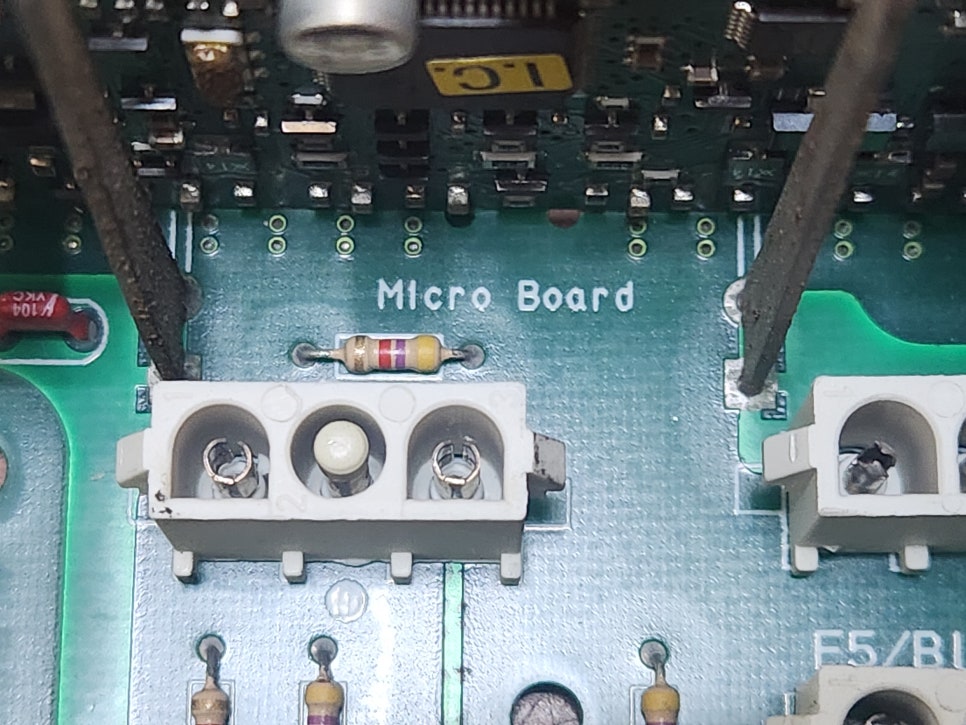

SIEMENS MICRO BOARD 3TF2010-6BB4 교체 및 보드 수리 완료

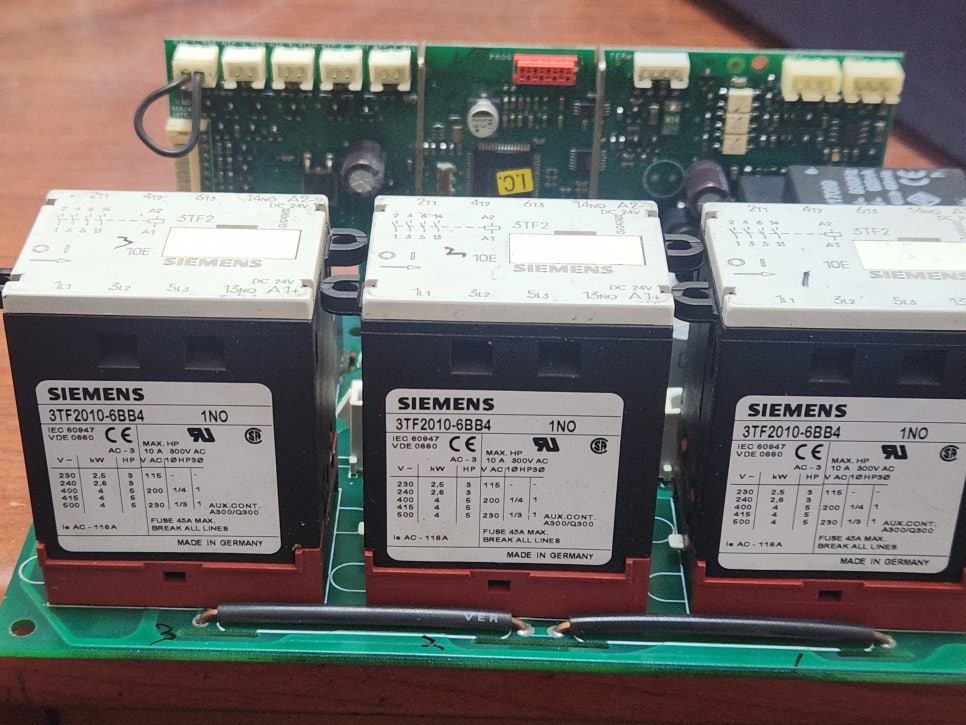

SIEMENS MICRO BOARD 3TF2010-6BB4 교체 및 보드 수리 완료

SIEMENS MICRO BOARD 3TF2010-6BB4 교체 및 보드 수리 완료

SIEMENS MICRO BOARD 3TF2010-6BB4 교체 및 보드 수리 완료



수리 및 정밀 테스트 후 정상 출고 하였습니다.



30년 경력의 산업용 전자 장비 수리 및 자동화 설비 오버홀 전문가, (주)메트영남입니다. 대구·경북 지역 제조업체 현장의 안정적인 라인 가동을 위해 의뢰해 주신 MICRO BOARD(마이크로 보드) 회로 점검 및 노후화된 마그네틱 접촉기(지멘스 SIEMENS 3TF2010-6BB4) 교체 정비 건에 대한 기술 분석, 자주 묻는 질문(FAQ), 트러블슈팅 및 가이드를 종합 리포트 형태로 정리해 보았습니다.



마이크로 제어 보드와 전자 접촉기(MC)는 자동화 제어반의 뇌와 근육에 해당합니다. 접촉기 노후화로 인한 서지 유입이나 접점 불량은 정밀 로직 보드의 연쇄 파손을 유발하는 가장 큰 원인이 되므로, 두 장비를 동시에 점검하고 정비하는 것은 설비 수명을 극대화하는 가장 확실한 솔루션입니다.

1. 주요 고장 증상 및 기술적 원인 (Technical Analysis)

1. 지멘스 3TF2010-6BB4 전자 접촉기 노후화 및 접점 탄화
   • 현상: 모터 및 부하 구동 명령 시 접촉기 내부에서 '웅-' 하는 심한 떨림 소음(험 노이즈)이 발생하거나, 코일 전원(DC 24V)이 인가되어도 접점이 흡착되지 않고 간헐적으로 설비가 멈추는 현상.
   • 원인: 오랜 기간 반복된 개폐 동작으로 인해 주접점 표면에 아크(Arc) 스파크가 발생하여 은접점이 마모되거나 탄화막이 형성됨. 또한 흡착면에 미세 분진이나 유증기가 흡착되면 가동 철심이 완벽히 밀착되지 않아 소음과 발열이 발생합니다.
   • 수리: 노후화된 구형 지멘스 접촉기를 철거하고, 전기적·물리적 사양(정격 전류, DC 24V 코일 전원 등)이 완벽히 일치하는 순정 신품 지멘스 3TF2010-6BB4 소자로 전격 교체합니다.
2. MICRO BOARD 전원 레일 및 절연 인터페이스(I/O) 회로 열화
   • 현상: 마그네틱 접촉기가 노후화되면서 발생한 역기전력이 제어선으로 역유입되어 마이크로 보드의 전원 LED가 깜빡이거나, 접촉기를 트리거하는 출력단이 먹통이 되는 현상.
   • 원인: 제어 보드 내부의 DC 전원 평활 콘덴서의 전해액 건조(Dry-up)로 인해 노이즈 감쇄 능력이 저하된 상태에서, 외부 접촉기 개폐 시 발생하는 강한 서지(Surge) 전압이 출력 트랜지스터(TR)나 포토커플러를 파손시킴.
   • 수리: 마이크로 보드의 회로 역설계 진단을 통해 특성이 저하된 내부 콘덴서들을 고온용(105도), 저저항(Low-ESR) 산업용 최고급 부품으로 전량 오버홀하고, 손상된 인터페이스 절연 소자 및 버퍼 IC를 신품으로 교체하여 로직 신호를 복원합니다.
3. 서지 흡수 회로(Surge Suppressor) 부재 및 보강 수리
   • 현상: 접촉기가 떨어질(OFF) 때마다 마이크로 보드가 순간적으로 리셋되거나, 디스플레이 창에 글자가 깨지는 현상.
   • 원인: 3TF2010-6BB4와 같은 DC 구동형 코일은 소자 특성상 턴-오프 시 강력한 역기전력을 발생시킵니다. 코일 양단에 서지 흡수 소자(다이오드 또는 바리스터)가 노후화되거나 없으면 보드가 오작동을 일으킵니다.
   • 수리: 마이크로 보드 출력단 보호를 위해 교체되는 지멘스 접촉기 코일 라인에 고성능 서지 억제 다이오드(Flyback Diode) 회로를 추가 보강하여 원천적인 노이즈 유입 경로를 차단합니다.

2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 마이크로 보드를 점검하고 소자를 교체하면 내부에 저장된 설비 프로그램이나 데이터가 지워지나요?
  • A: 아니요. 전원 필터단 오버홀 및 I/O 인터페이스단 회로 리페어 작업은 핵심 구동 프로그램과 매개변수 데이터가 저장되는 MCU 및 비휘발성 메모리(EEPROM/Flash) 영역과 물리적으로 분리되어 진행됩니다. 기존 데이터는 100% 보존되므로 수리 후 즉시 현장 장착 및 가동이 가능합니다.
• Q2. 지멘스 3TF2010 구형 모델인데 신품 자재 수급 및 당일 긴급 대응이 가능한가요?
  • A: 네, 당연히 가능합니다. (주)메트영남은 대구 동구에 위치하여 구미, 달성공단, 경주 등 대구·경북 전역과의 접근성이 뛰어납니다. 지멘스 3TF 및 3RT 시리즈 등 주요 산업용 전자 접촉기 정품 자재와 보드 수리용 핵심 반도체 소자를 상시 다량 보유하고 있어, 긴급 입고 시 당일 정밀 점검 및 신속 수리를 최우선으로 지원합니다.
• Q3. 접촉기에서 소리가 심하게 날 때 현장에서 임시방편으로 공구로 툭툭 쳐서 써도 되나요?
  • A: 절대 금지해야 합니다. 접촉기 내부 가동 철심의 밀착 불량으로 인해 소음이 발생하는 상태에서 무리하게 충격을 주면 내부 가이드가 부러지거나, 접점이 불완전하게 붙어 전단 아크 스파크가 발생합니다. 이는 화재로 이어지거나 제어 보드를 태워버리는 치명적인 사고를 유발할 수 있습니다.
• Q4. 마그네틱 접촉기를 바꿀 때 주변 다른 접촉기들도 함께 점검해야 하는 이유가 무엇인가요?
  • A: 같은 제어반 내에 장착된 접촉기들은 가동 환경과 동작 횟수가 비슷하기 때문에 소모성 부품들의 수명 주기도 거의 동일하게 도래합니다. 고장 난 1개만 교체하면 얼마 지나지 않아 인접한 다른 노후 접촉기가 고장 나 라인이 다시 멈추게 되므로 입고 시 연계된 소자들을 세트로 일괄 정비하는 것이 중복 라인 중단 손실을 막는 가장 확실한 방법입니다.
• Q5. 단순히 타버린 소자 하나만 바꾸는 것보다 왜 전량 오버홀 수리가 더 경제적인가요?
  • A: 산업용 제어 보드는 내부 소자들의 열화 속도가 비슷합니다. 눈에 보이는 불량 부품 하나만 바꾸면, 현장 장착 후 수개월 내에 수명이 다한 주변의 다른 노후 콘덴서나 IC가 터져 라인이 다시 멈추게 됩니다. 입고 시 소모성 소자 전체를 한 번에 정비하는 오버홀이 장기적인 비용을 아끼는 지름길입니다.

3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	수리 및 정비 포인트
접촉기 작동 불능 / 무반응	코일 소손 및 마이크로 보드 출력 TR 단락 파손	순정 지멘스 3TF2010 신품 교체 및 보드 드라이버 IC 교체
접촉기 흡착 시 '웅' 소음/발열	철심 흡착면 먼지/유증기 오염 및 접점 탄화	신품 접촉기 일괄 교체 및 제어반 내부 환경 정비
보드 전원 깜빡임 / 다운	마이크로 보드 내 공급 전원단 평활 콘덴서 열화	Low-ESR 105도 고내구성 콘덴서 세트 전량 오버홀
간헐적 제어 로직 오작동	접촉기 OFF 시 서지 전압 유입으로 인한 로직 교란	코일단 서지 억제 다이오드 회로 보강 및 보드 필터 강화
출력 신호 인식 불가	절연 포토커플러 특성 저하 및 패턴 미세 크랙	고속 옵토커플러 신품 전격 교체 및 랙 정밀 리솔더링

4. 제어반 및 마이크로 보드 현장 유지보수 가이드

1. 역기전력 및 서지 대책 필수 적용
   • 지멘스 3TF2010-6BB4 모델과 같은 DC 24V 가동형 마그네틱 접촉기를 구동할 때는 코일 양단에 반드시 역서지 감쇄용 플라이백 다이오드를 병렬로 장착해야 합니다. 서지 흡수 장치가 정상적으로 작동하고 있는지 정기 보수 시 필수적으로 멀티미터 검사를 실시해 주십시오.
2. 기계실 유증기 및 전도성 분진 차단
   • 제어반 내부로 유입되는 미세 금속 분진과 오일 미스트(유증기)는 전자 접촉기의 철심 흡착을 방해하여 소음을 유발하고, 마이크로 보드의 미세 패턴 사이에 흡착되어 쇼트를 일으키는 주범입니다. 제어반 함체 문을 항상 밀폐하고 정기적으로 정전기 방지 에어 클리닝을 시행해야 합니다.

5. 전문가의 조언

"정밀 로직을 수행하는 마이크로 보드와 강한 전류를 개폐하는 마그네틱 접촉기는 바늘과 실 같은 관계입니다. 접촉기의 노후화를 방치하면 결국 고가의 제어 보드 내부 CPU까지 전압 서지로 타버리는 대형 사고로 이어집니다.



저희 (주)메트영남은 30년 엔지니어의 자부심을 걸고, 외형 소자 교체는 물론 내부 전원 무결성 분석과 파형 검증을 통해 설비 전체의 내구성을 신품 수준으로 끌어올립니다. 수리 및 오버홀 정비가 완벽히 완료되었으니 현장에서 안심하고 상시 가동하시기 바랍니다."
