안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.
경남 창원시 아파트 관리사무소에서 입고된 금성방재의 파워보드 BPS400-GFS 긴급 수리 사례입니다.



• 모델명: BPS400-GFS



• 제조사: 금성방재



• 품목: 파워보드



• 증상: PCB 소손, 출력전압 無



• 수리 과정:

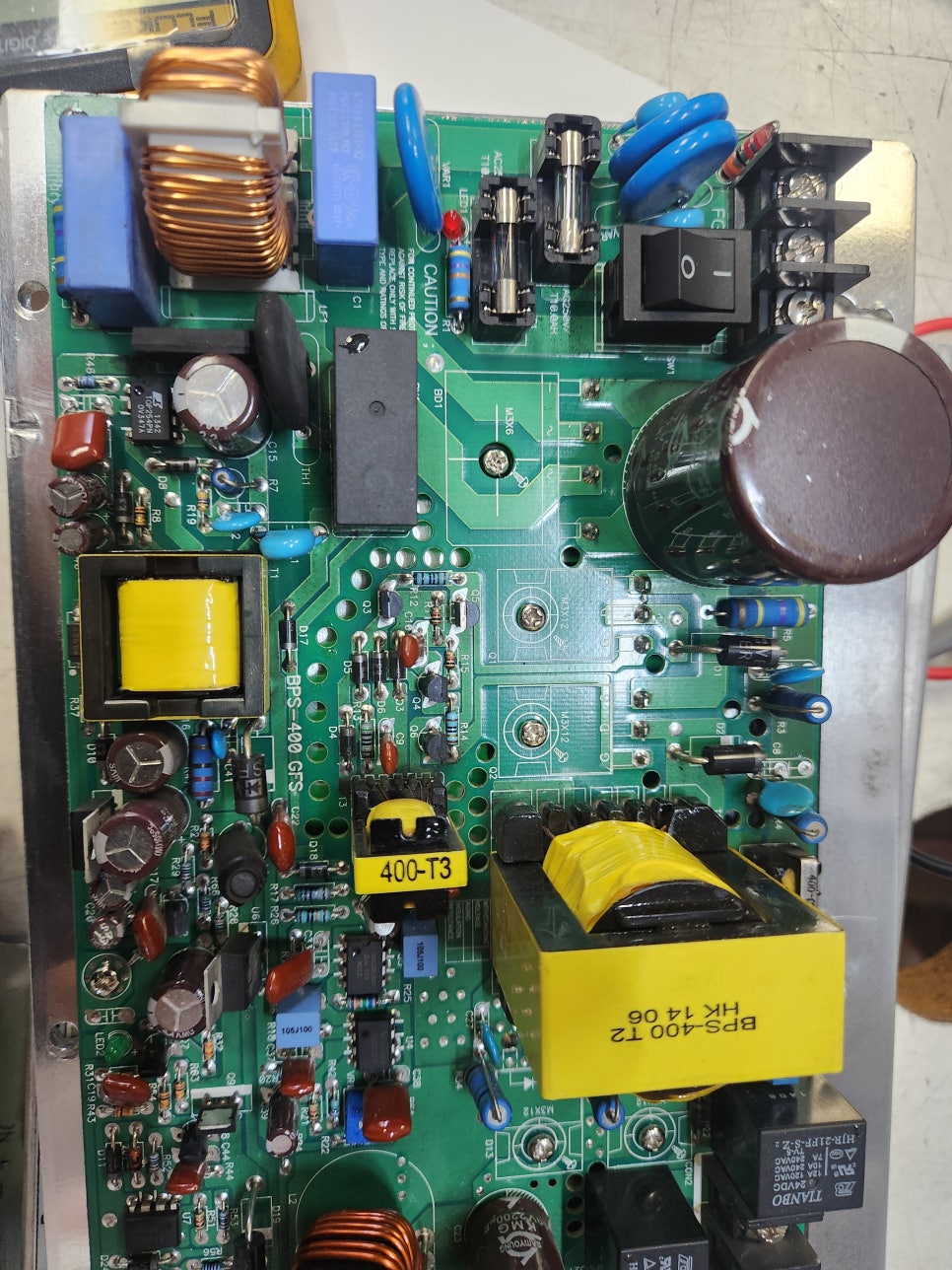

금성방재 파워보드 BPS400-GFS PCB 소손, 출력전압 無 수리 완료

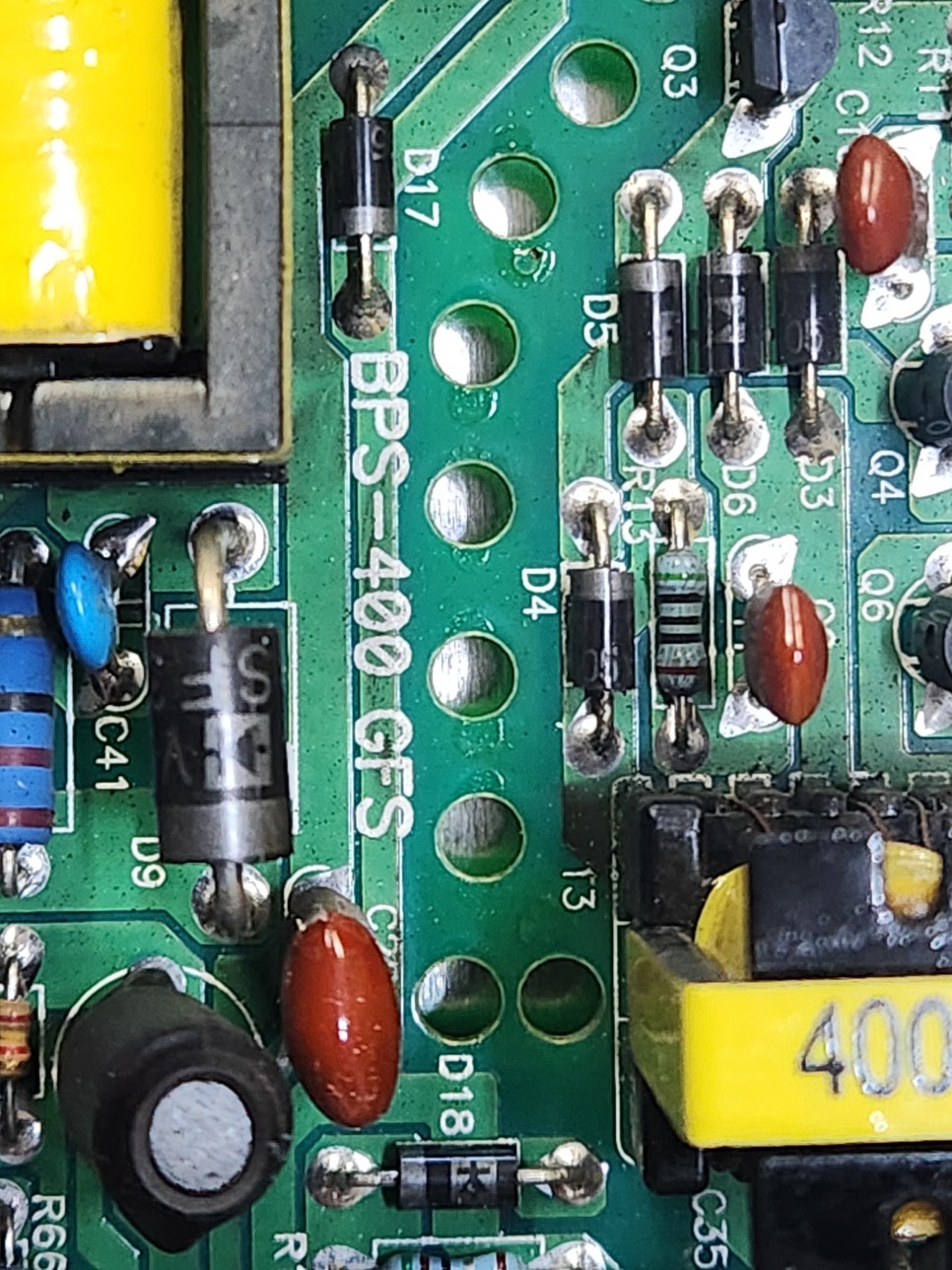

금성방재 파워보드 BPS400-GFS PCB 소손, 출력전압 無 수리 완료

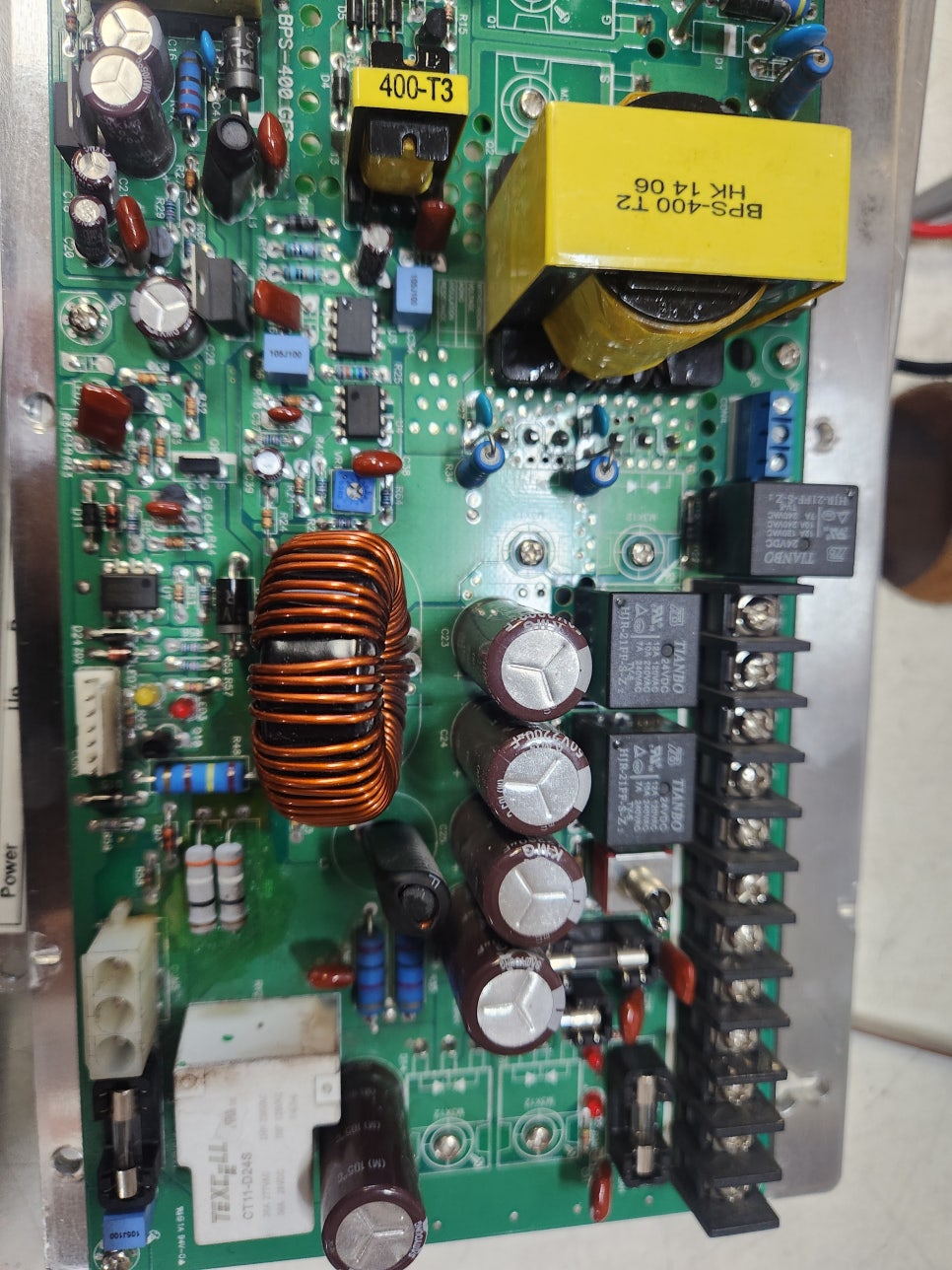

금성방재 파워보드 BPS400-GFS PCB 소손, 출력전압 無 수리 완료

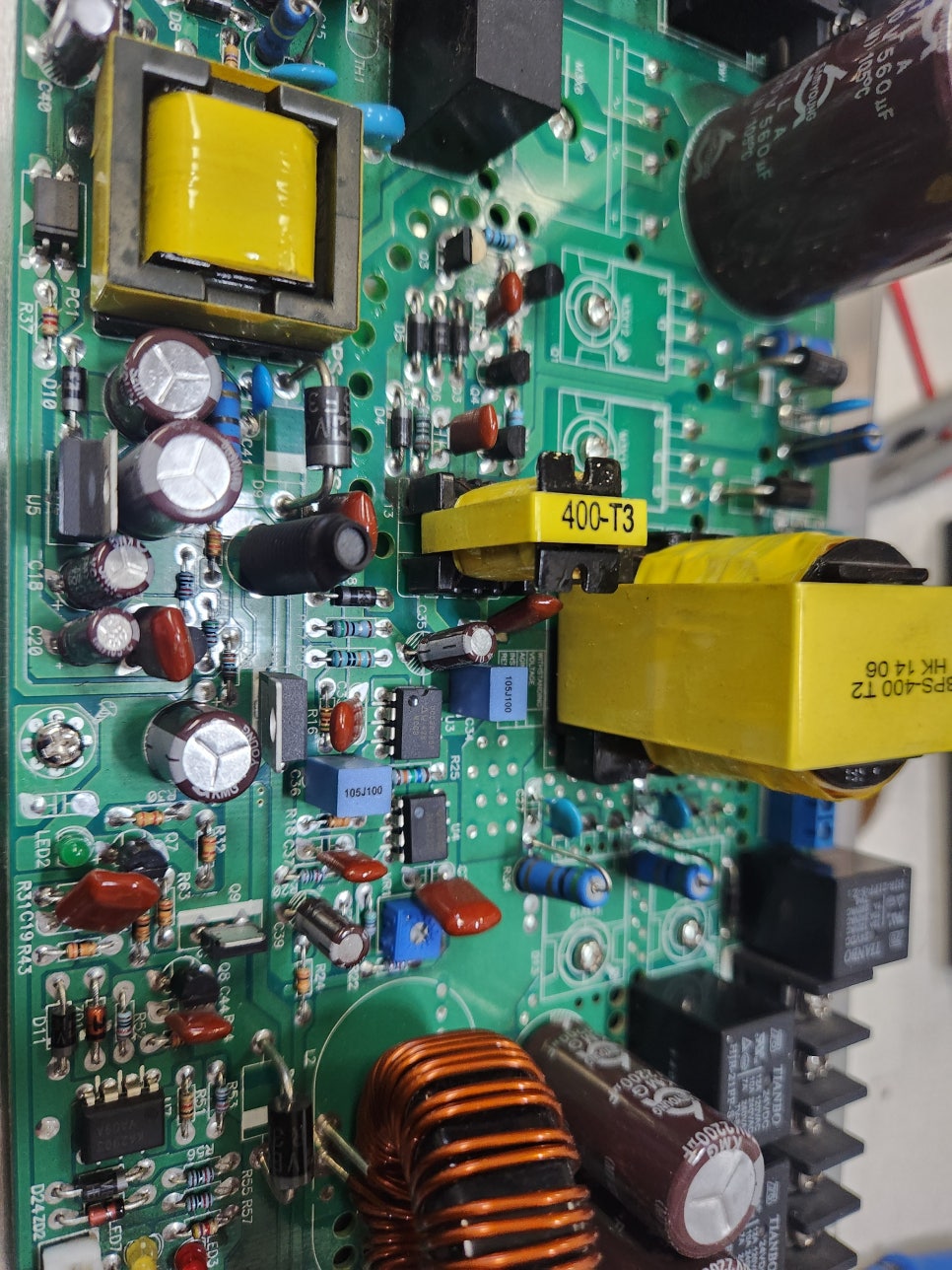

금성방재 파워보드 BPS400-GFS PCB 소손, 출력전압 無 수리 완료

금성방재 파워보드 BPS400-GFS PCB 소손, 출력전압 無 수리 완료

긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.



30년 경력의 산업용 전자 장비 및 소방 제어 시스템 정밀 수리 전문 기업, (주)메트영남입니다. 창원시 소재 아파트 관리사무소로부터 긴급 입고된 금성방재 소방 중계기 전원반 핵심 파워보드인 BPS400-GFS 모델의 PCB 패턴 소손 및 출력 전압 무감(無) 고장 건을 접수하여, 정밀 회로 복원과 핵심 불량 소자 교체 및 전면 오버홀(Overhaul)을 통해 정상 가동 상태로 완벽하게 수리를 완료하였습니다.



소방 중계기 전원반 파워보드는 화재 감지기 및 중계기 라인에 안정적인 DC 24V 전원을 상시 공급하고, 비상시를 대비한 예비 배터리 충방전 회로를 관리하는 소방 안전의 핵심 장치입니다. 24시간 365일 단 1초의 중단도 없이 가동되는 특성상, 장기 가동에 따른 발열로 부품이 열화되거나 서지가 유입되면 PCB 패턴이 타버리고 전원이 차단되는 중대 고장이 발생합니다.



(주)메트영남은 아파트 단지 내 소방 공백을 최소화하기 위해 즉각적인 리페어를 진행했습니다.

금성방재 중계기 전원반 BPS400-GFS 수리 완료 리포트

1. 주요 고장 증상 및 기술적 원인 (Technical Analysis)

1. 과전류 및 서지 유입으로 인한 PCB 패턴 소손(태어짐) 복구
   • 현상: 파워보드 1차측 입력단 및 스위칭 회로 주변의 PCB 동박 패턴이 시커멓게 타버려 회로가 끊어지고 퓨즈가 단선된 상태.
   • 원인: 외부 선로에서 순간적인 고전압 서지가 유입되었거나, 내부 소자의 단락(쇼트)으로 인해 순간적으로 과도한 전류가 흐르면서 탄화(Burn) 현상 발생. 탄화된 PCB는 전도성 성분을 띠어 재폭발을 유발할 수 있습니다.
   • 수리: 탄화된 기판 영역을 물리적으로 완벽히 긁어내어 절연 작업을 선행한 후, 고전류를 견딜 수 있는 특수 동선(Jump Wire)을 이용하여 파손된 회로 패턴을 역설계 방식으로 정밀하게 복원·보강하였습니다.
2. 메인 스위칭 반도체(FET) 및 PWM 제어 회로 파손으로 인한 출력 전압 무감
   • 현상: AC 전원을 인가해도 출력 단자대에서 DC 24V 전압이 전혀 출력되지 않으며, 수신기 전면에 중계기 전원 이상 알람이 발생하는 현상.
   • 원인: PCB 소손과 함께 고속 전력 변환을 담당하는 메인 파워 스위칭 FET 반도체가 파괴되고, 이를 제어하는 PWM 발진 IC 및 주변 드라이브 수동 소자들까지 연쇄적으로 데미지를 입음.
   • 수리: 단락된 파워 반도체와 제어 칩셋을 적출하고, 고사양 산업용 정품 신품 소자로 전격 교체하였습니다. 오실로스코프로 게이트단의 정상적인 트리거 펄스 발진을 최종 검증했습니다.
3. 충방전 피드백 및 전원 필터단 소모성 소자 전면 오버홀
   • 현상: 예비 배터리 충전 전압이 불안정하거나, 전원 라인에 미세한 노이즈가 실려 중계기 통신을 교란할 수 있는 잠재적 위험 존재.
   • 원인: 장기 가동에 따른 고온 노출로 인해 출력 전압을 걸러주는 평활 전해 콘덴서들의 전해액 건조(Dry-up) 및 임피던스 변화.
   • 수리: 향후 재불량 없이 장기간 안정적으로 사용할 수 있도록 보드 내의 모든 노후 전해 콘덴서들을 고온용(105도), 저저항(Low-ESR) 최고급 사양의 산업용 정품 부품으로 전량 일괄 교체하였습니다.

2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 파워보드 수리 후 아파트 소방 중계기 어드레스(Address)나 수신기 데이터가 초기화되나요?
  • A: 아니요. BPS400-GFS 보드는 순수하게 전력을 변환하여 공급하는 하드웨어 전원 장치입니다. 아파트 단지 내 중계기 설정이나 소방 연동 작화 프로그램 데이터는 수신기의 메인 CPU 로직 보드(메모리 영역)에 저장되므로, 파워보드 수리로 인해 데이터가 유실되거나 바뀔 염려는 전혀 없습니다. 수리 후 현장에 즉시 장착하여 가동하시면 됩니다.
• Q2. 창원시 아파트 현장인데, 소방 점검 지적으로 시급합니다. 대구에서 당일 긴급 수리가 가능한가요?
  • A: 네, 당연히 가능합니다. (주)메트영남은 대구 동구에 위치하고 있어 고속도로를 통한 창원 등 경남권 현장과의 접근성이 매우 뛰어납니다. 금성방재 BPS400-GFS 모델의 전용 제어 IC, 정품 스위칭 FET, 내열 콘덴서 등 핵심 자재를 상시 다량 보유하고 있으므로, 사전에 연락 주시고 방문 입고 시 당일 즉시 정밀 진단 및 당일 수리 완료를 최우선으로 대응해 드립니다.
• Q3. 보드에 있는 유리 퓨즈가 끊어졌는데, 관리사무소에서 퓨즈만 새것으로 갈아 끼워봐도 될까요?
  • A: 절대 금지하셔야 합니다. 소방 파워보드의 메인 퓨즈가 끊어졌다는 것은 이미 후단의 파워 FET나 정류 다이오드가 단락(쇼트)되어 기판 내부 부품이 망가졌다는 명확한 결과입니다. 원인 소자의 수리와 PCB 소손 복구 없이 퓨즈만 바꾸면 전원 투입 즉시 2차 폭발이 일어나 기판 전면이 소손되어 수리 불능 상태가 될 수 있습니다.
• Q4. 제조사에서 단종으로 인해 보드 신품 교체가 어렵다고 하는데, 수리품의 내구성은 괜찮을까요?
  • A: 네, 신품 수준의 내구성을 확보해 드립니다. 사설 수리라고 해서 불량 부품 하나만 대충 때우는 임시방편 수리를 하면 얼마 못 가 재불량이 납니다. (주)메트영남은 고장의 근본 원인을 제거하고 전원부 전체의 소모성 부품을 일괄 교체하는 오버홀 수리를 진행하므로, 단종된 레거시 장비도 얼마든지 신품에 준하는 안정성을 되찾을 수 있습니다.
• Q5. 수리 완료 후 현장에 장착할 때 특별히 주의해야 할 점이 있나요?
  • A: 파워보드가 정상 수리되었더라도 현장 단자대의 출력선(중계기 라인)에 쇼트(단락)가 남아있거나 예비 배터리가 완전히 방전/단락된 상태라면 파워보드가 다시 손상될 수 있습니다. 장착 전 반드시 선로의 절연 저항을 체크하시고, 오래된 예비 배터리는 신품으로 교체 후 결선하시는 것을 권장합니다.

3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	수리 및 정비 포인트
출력 전압 무감 (DC 24V 無)	메인 파워 스위칭 FET 단락 및 1차측 주회로 소손	정품 고사양 FET 교체 및 스위칭 PWM 제어 회로 복구
PCB 기판 타버림 (소손)	과전류 유입으로 인한 동박 패턴 단선 및 탄화	탄화 영역 절연 처리 후 특수 고전류 점프선을 통한 패턴 복원
수신기 배터리 불량 알람	충방전 제어 및 배터리 전압 감지 피드백 회로 오류	포토커플러 및 정밀 분압 저항 교체 후 충전 전압 교정
간헐적 전원 리셋 / 전압 흔들림	출력단 평활 전해 콘덴서 성능 저하 및 내부 저항 증가	Low-ESR 105도 고내구성 콘덴서 세트 전량 오버홀 완료
간헐적 중계기 통신 에러 유발	로직 전원단 필터 열화로 인한 과도한 리플 노이즈 유입	기판 전면 화학적 오버홀 세정 및 노이즈 필터 소자 전면 보강

4. 소방 전원 시스템 현장 유지보수 가이드

1. 방재실 및 전원반 함체 내부 환경 관리
   • 소방 전원반은 상시 가동되므로 함체 내부 온도 관리가 중요합니다. 여름철 방재실 공조 상태를 점검하시고, 누적된 미세 먼지나 습기는 기판 표면에 흡착되어 미세 단락 및 패턴 부식을 일으키는 주범이 되므로 정기적으로 정전기 방지 에어로 먼지를 제거해 주어야 합니다.
2. 정기적인 배터리 효율 점검
   • 수명이 다한 예비 배터리를 방치하면 파워보드의 충전 제어 회로에 지속적인 과부하를 주어 파워의 수명을 급격히 단축시킵니다. 정기 점검 시 배터리 전압이 정상 범위(DC 26~27V 내외)로 유지되는지 확인하시고 주기적으로 배터리를 교체해 주십시오.

5. 전문가의 조언

"아파트 주민들의 생명 및 안전과 직결된 소방수신기 및 중계기 전원반 수리는 완벽한 하드웨어 안정성이 최우선입니다. 특히 이번 건처럼 PCB 패턴 소손이 동반된 고장은 탄화물의 완벽한 제거와 절연 처리가 되지 않으면 화재 위험성이 잔존하게 됩니다.



저희 (주)메트영남은 30년 엔지니어의 기술력을 바탕으로 회로의 안정성을 철저하게 복원하고, 실부하 에이징 및 충방전 시뮬레이션 테스트를 거쳐 완벽함을 검증하여 출고하였습니다. 현장에서 안심하고 상시 가동하시기 바랍니다."
