미쓰비시(MITSUBISHI) 서보드라이버 MR-J3-70B AL.16(엔코더 통신 이상) 장애 수리 완료

미쓰비시(MITSUBISHI) 서보드라이버 MR-J3-70B AL.16(엔코더 통신 이상) 장애 수리 완료

안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.

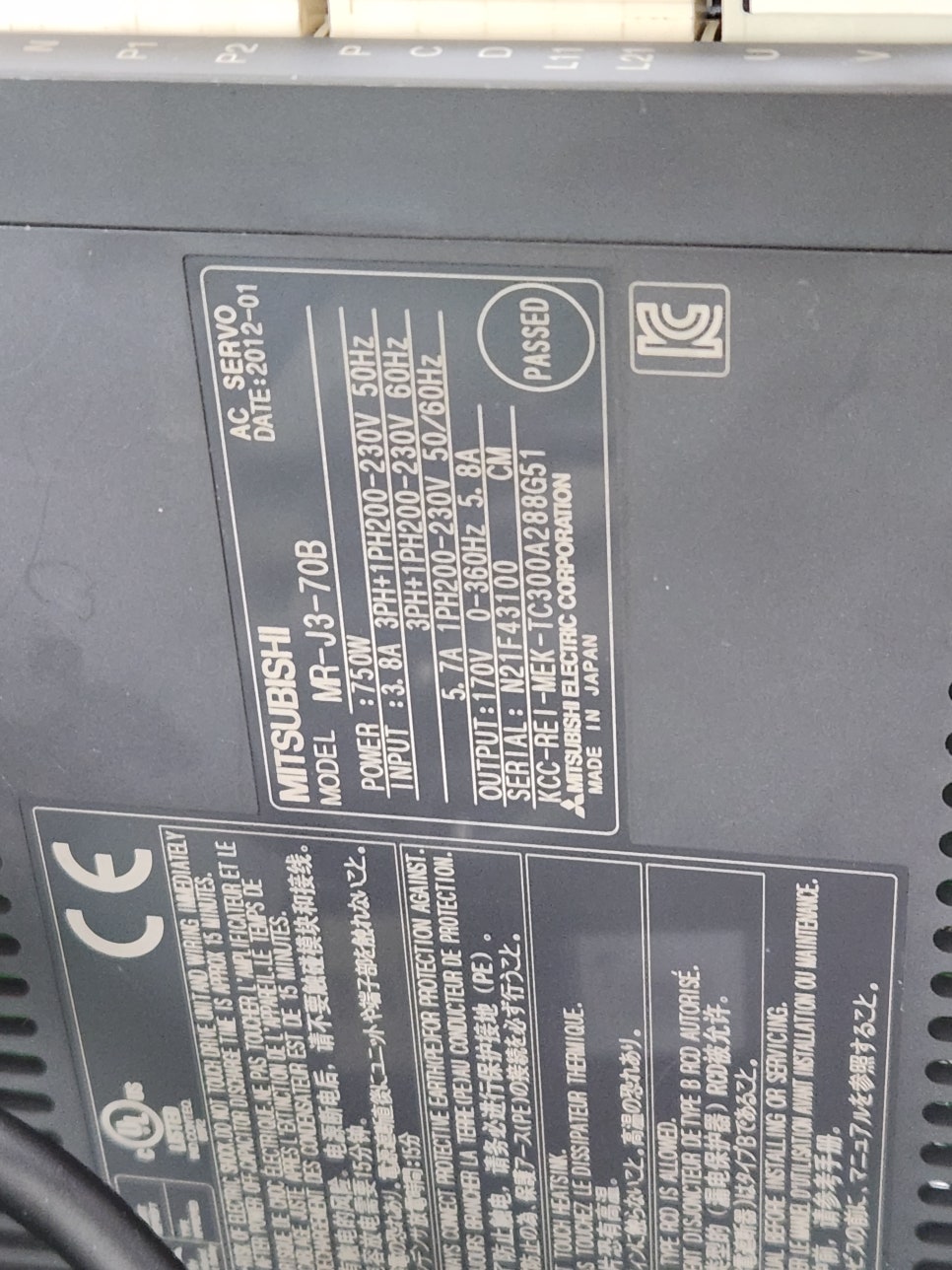

경북 포항시 제조업체에서 입고된 미쓰비시(MITSUBISHI)의 서보드라이버 MR-J3-70B 긴급 수리 사례입니다.



• 모델명: MR-J3-70B



• 제조사: 미쓰비시(MITSUBISHI)



• 품목: 서보드라이버



• 증상: AL.16(엔코더 통신 이상) 장애



• 수리 과정:

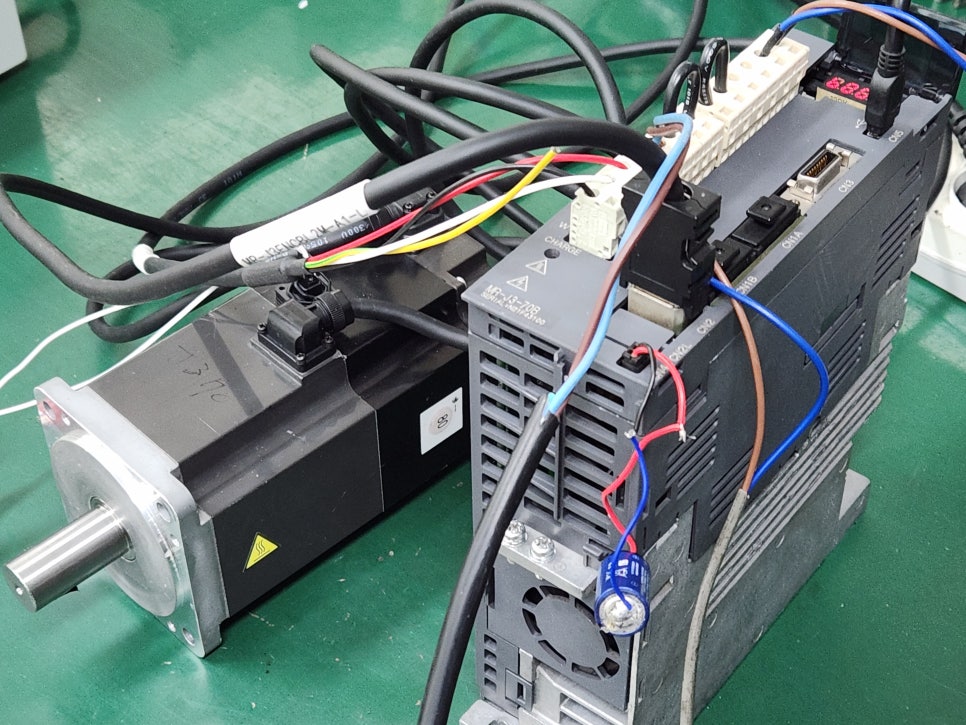

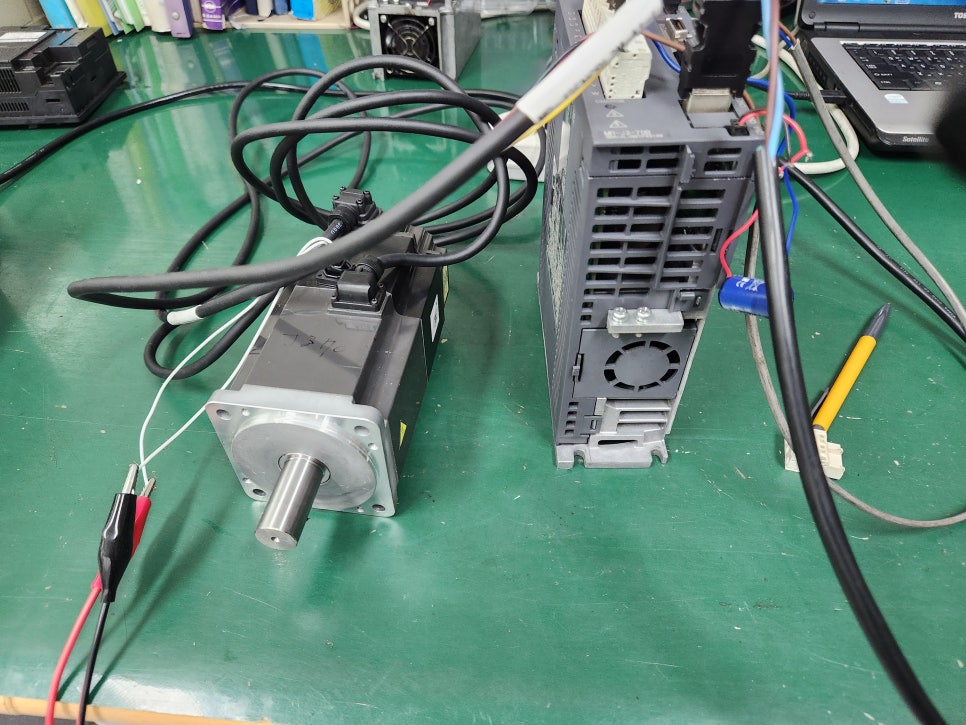

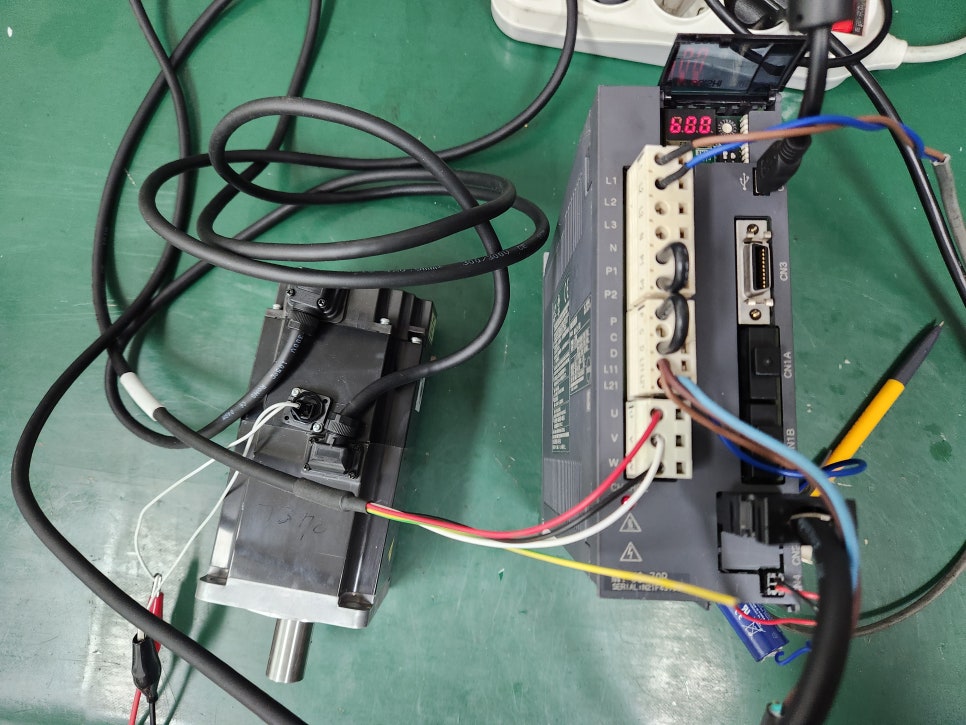

- 제어 회로 내 엔코더 신호 처리 소자의 열화 및 통신 라인 불안정이 확인.

- 불량 소자 교체 및 통신 회로 안정화 작업을 거쳐 완벽하게 수리 완료.

미쓰비시(MITSUBISHI) 서보드라이버 MR-J3-70B AL.16(엔코더 통신 이상) 장애 수리 완료

미쓰비시(MITSUBISHI) 서보드라이버 MR-J3-70B AL.16(엔코더 통신 이상) 장애 수리 완료

미쓰비시(MITSUBISHI) 서보드라이버 MR-J3-70B AL.16(엔코더 통신 이상) 장애 수리 완료

미쓰비시(MITSUBISHI) 서보드라이버 MR-J3-70B AL.16(엔코더 통신 이상) 장애 수리 완료

미쓰비시(MITSUBISHI) 서보드라이버 MR-J3-70B AL.16(엔코더 통신 이상) 장애 수리 완료

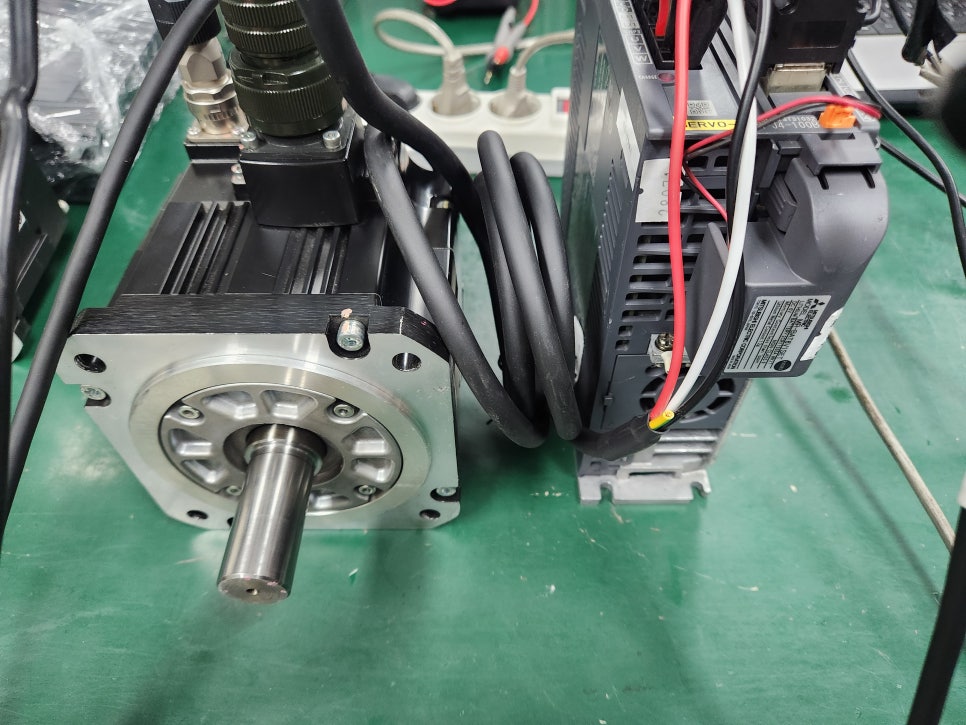

철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.



30년 경력의 산업용 전자 장비 수리 전문가, (주)메트영남입니다. 제조업체 현장의 라인 가동 중단이라는 긴급한 상황 속에 입고된 미쓰비시(MITSUBISHI) MELSERVO-J3 시리즈 (MR-J3-70B) 서보 앰프의 AL.16 (엔코더 이상 1 / 앰프 엔코더 간 통신 이상) 알람 고장 건을 접수하고, 정밀 회로 진단과 핵심 소자 오버홀을 통해 정상 가동 상태로 완벽하게 수리를 완료하였습니다.



MR-J3-70B 모델은 SSCNET III 고속 광통신을 지원하는 네트워크형 서보 앰프로, 현장의 다축 동기 제어 라인에서 중추적인 역할을 합니다. 이 장비에서 발생하는 AL.16 알람은 케이블이나 모터 자체의 결함이 아닐 경우, 앰프 내부의 엔코더 인터페이스단 및 로직 전원부의 하드웨어 열화가 주원인입니다. (주)메트영남은 현장의 공백을 최소화하기 위해 즉각적인 부품 단위 리페어를 진행했습니다.

MITSUBISHI MR-J3-70B 서보 앰프 수리 완료 리포트

1. 주요 고장 증상 및 기술적 원인 (Technical Analysis)

1. 엔코더 드라이브 전원 공급 회로(5V Rail)의 전압 저하 및 리플 노이즈
   • 현상: 모터와 엔코더 케이블이 정상임에도 불구하고 전원을 투입하자마자, 혹은 모터 구동 축이 가동을 시작하는 순간 즉시 AL.16 알람을 띄우며 서보 락(Servo Lock)이 해제되는 현상.
   • 원인: 서보 앰프 내부에서 외부 엔코더로 전원을 인가하는 로직 SMPS 회로 내 평활 전해 콘덴서들이 장시간 고온 환경에서 상시 가동되어 전해액 건조(Dry-up) 현상 발생. 등가직렬저항(ESR)이 급격히 증가해 5V 전압 레일에 심각한 리플 노이즈가 유입되어 통신 데이터가 오염됨.
   • 수리: 수명이 다한 노후 콘덴서를 전량 탈거하고, 고온용(105도) 및 저저항(Low-ESR) 특성을 지닌 최고급 사양의 산업용 신품 콘덴서로 일괄 교체하여 엔코더 전원의 무결성을 복원했습니다.
2. 고속 시리얼 통신 인터페이스 트랜시버 IC 및 라인 보호 소자 소손
   • 현상: 엔코더 인가 전압은 정상 범위를 유지하지만, 메인 CPU가 모터 후면 엔코더의 위치 카운트 신호를 읽지 못하고 통신 두절 알람을 유발함.
   • 원인: 현장의 대형 모터 구동선이나 주변 전력선에서 유입된 강력한 역기전력 및 전기적 서지(Surge) 전압이 CN2 엔코더 커넥터를 타고 역유입되어, 내부 고속 시리얼 통신용 트랜시버 드라이버 IC와 서지 클램핑 다이오드 배열을 파손시킴.
   • 수리: 회로 역설계 추적 계측을 통해 특성이 저하되거나 내부 단락(Short)이 발생한 미쓰비시 순정 통신 IC 및 주변 소자들을 정밀 적출하고, 고사양 신품 정품 자재로 전격 교체했습니다.
3. 주회로 게이트 드라이브 회로 정비 및 종합 오버홀(Overhaul)
   • 현상: AL.16 알람 해제 후 실부하 가동 시 간헐적으로 전압이 흔들리거나 다른 연쇄 알람으로 이어질 가능성 존재.
   • 원인: 파워 모듈(IGBT)의 게이트 구동을 담당하는 드라이브 회로 전원단 역시 전반적인 열화가 동반 진행된 상태.
   • 수리: 장비의 장기적인 사용 신뢰성을 확보하기 위해 주회로 정류단, 게이트 구동 수동 소자, 내부 전원 제어 IC 주변 부품까지 한꺼번에 정비하는 종합 오버홀을 시행하여 출력을 전격 안정화했습니다.

2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 현장에서 AL.16 알람이 발생했을 때 서보 앰프 불량인지 모터 엔코더 불량인지 어떻게 확인하나요?
  • A: 가장 확실한 방법은 정상 작동하는 인접 라인의 동일 용량 서보 앰프와 모터 케이블을 서로 교차 테스트(Cross Test)하는 것입니다. 앰프를 바꿨을 때 알람이 따라간다면 앰프 내부 회로 고장이며, 모터나 케이블을 바꿨을 때 알람이 발생한다면 외부 엔코더나 라인 불량입니다.
• Q2. 서보 앰프 내부 회로를 수리하면 기존에 설정된 모터 파라미터나 ID 설정이 초기화되나요?
  • A: 아니요. 전원부 콘덴서 및 통신 드라이버 IC 교체와 같은 하드웨어 리페어 작업은 핵심 매개변수 데이터와 내부 장비 세팅 값이 저장되는 비휘발성 Flash 메모리(소프트웨어 영역)와 물리적으로 완전히 분리되어 진행됩니다. 기존 데이터는 100% 보존되므로 수리 후 백업 프로그램 재다운로드 없이 즉시 현장 장착 후 가동할 수 있습니다.
• Q3. 미쓰비시 MR-J3 시리즈가 단종된 모델인데 당일 긴급 수리가 정말 가능한가요?
  • A: 네, 당연히 가능합니다. MR-J3-70B 모델을 비롯한 J3 라인업(10B, 20B, 40B, 70B, 100B 등)은 국내 자동화 현장에서 가장 많이 쓰이는 장비로, 저희 (주)메트영남은 전용 고속 통신 IC, 파워 모듈(IGBT), 내열 콘덴서 등 핵심 소자를 상시 다량 보유하고 있습니다. 긴급 입고 시 당일 정밀 진단 및 수리 완료를 최우선으로 지원합니다.
• Q4. 알람이 발생했을 때 현장에서 파라미터 리셋이나 전원 ON/OFF를 반복해서 시도해도 되나요?
  • A: 절대 금지해야 하는 조치입니다. 통신 회로나 내부 전원단에 미세 쇼트(단락) 결함이 있는 상태에서 무리하게 전원을 반복 투입하면 기판(PCB)의 구동 패턴이 회생 불능 상태로 타버리거나 고가의 메인 CPU 로직 칩셋까지 연쇄 파손되어 수리 비용이 폭등하거나 수리 불능 상태가 될 수 있습니다.
• Q5. 고장 난 소자 하나만 골라서 바꾸는 것과 전량 오버홀 수리의 차이는 무엇인가요?
  • A: 산업용 서보 드라이브는 내부 부품들의 수명 주기가 비슷합니다. 타버린 통신 칩 하나만 바꾸면 얼마 지나지 않아 노후된 SMPS 전원단 콘덴서가 터져 다른 알람(AL.10 저전압, AL.32 과전압 등)으로 라인이 다시 멈추게 됩니다. 입고 시 소모성 소자 전체를 한 번에 정비하는 오버홀이 중복 수리 비용과 라인 중단 손실을 막는 가장 확실한 방법입니다.

3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	수리 및 정비 포인트
AL.16 (통신 이상)	엔코더 5V 라인 전압 강하 및 통신 IC 서지 소손	Low-ESR 콘덴서 오버홀, 순정 통신 트랜시버 칩셋 교체
전원 무감 (Power Dead)	1차측 입력 정류 다이오드 단락 및 퓨즈 단선	전원단 쇼트 회로 복구, 파워 스위칭 소자 및 PWM IC 교체
AL.30 (과전류 발생)	IGBT 파워 모듈 단락 및 게이트 구동 회로 불량	정품 IGBT 모듈 교체, 드라이브단 수동 소자 전수 정비
AL.10 (저전압 알람)	주회로 부하 인가 시 내부 DC 버스 전압 강하	대용량 평활 콘덴서 세트 전량 교체 및 전압 감지 회로 보수
간헐적 알람 / 다운	제어 로직 전원단 필터 열화 및 기판 냉납 발생	기판 전면 세정 공정, 필터 소자 보강 및 랙 정밀 리솔더링

4. 알람 코드 및 서보 시스템 현장 유지보수 가이드

1. MR-J3 시리즈 주요 알람 코드 요약
   • AL.16 (엔코더 이상 1): 앰프와 엔코더 간 통신 두절 또는 데이터 오류. (앰프 내부 통신단 회로 및 케이블 점검 필요)
   • AL.30 (과전류): 주회로 전류가 허용 한계치를 초과함. (IGBT 모듈 단락 및 모터 절연 저항 점검 필요)
   • AL.10 (저전압): 주회로 입력 전압이 부족함. (SMPS 내부 콘덴서 열화 및 입력 전원 결상 점검 필요)
   • AL.32 (과전압): 주회로 DC 버스 전압이 허용치를 초과함. (외장 제동 저항 결선 및 제동 드라이브 회로 점검 필요)
2. 현장 예방정비 가이드
   • 엔코더 케이블 및 커넥터 분진 관리: 가동형 축에 사용되는 엔코더 케이블은 내부 미세 단선이 자주 발생합니다. 또한 CN2 커넥터 내부에 미세 금속 분진이나 유증기가 유입되면 신호 합선이 발생하므로 정기적으로 세정해 주어야 합니다.
   • 제어반 냉각 및 서지 보호: 서보 앰프 내부의 콘덴서와 파워 반도체는 열에 매우 취약합니다. 제어반 내부 환기 팬의 상태를 주기적으로 확인하시고, 전단에 서지 보호기(SPD)와 노이즈 필터를 필수적으로 결선하여 외부 서지 유입을 차단하십시오.

5. 전문가의 조언

"미쓰비시 MR-J3-70B와 같은 네트워크형 정밀 서보 구동 장치는 고속 통신 무결성과 하드웨어 안정성이 생명입니다. 통신 에러 알람을 단순한 접촉 불량 정도로 생각하여 방치하면, 내부 전원단의 열화가 가속화되어 고가의 메인 제어 보드가 통째로 타버리는 대형 사고로 이어질 수 있습니다.



저희 (주)메트영남은 30년 엔지니어의 자부심을 걸고, 부품 단위 정밀 리페어와 철저한 부하 테스트 및 파형 검증을 거쳐 신품에 준하는 안정성을 확보해 드립니다. 수리 및 오버홀이 완벽히 완료되었으니 안심하고 상시 가동하시기 바랍니다."
