야스카와(YASKAWA), 하이젠(HIGEN) 서보팩 sgdh-08ae-s 알람 발생, 동작불능 수리 완료

야스카와(YASKAWA), 하이젠(HIGEN) 서보팩 sgdh-08ae-s 알람 발생, 동작불능 수리 완료

안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
대구에 위치한 업체에서 입고된 야스카와(YASKAWA), 하이젠(HIGEN)의 서보팩 sgdh-08ae-s 긴급 수리 사례입니다.

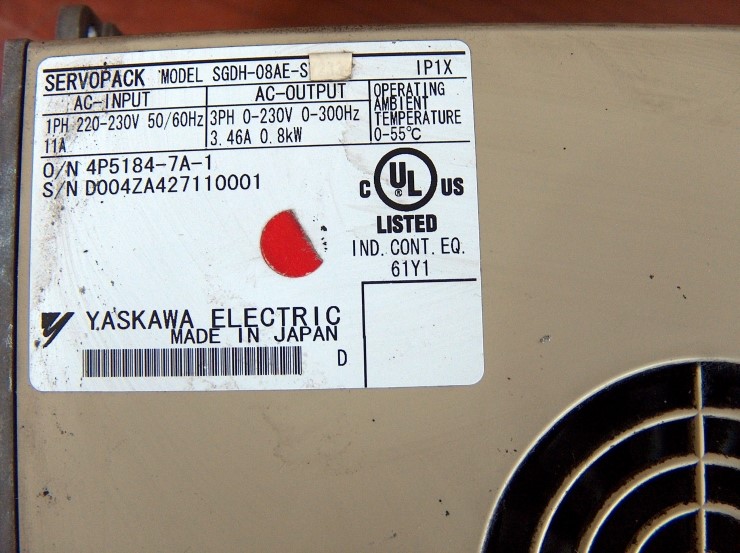

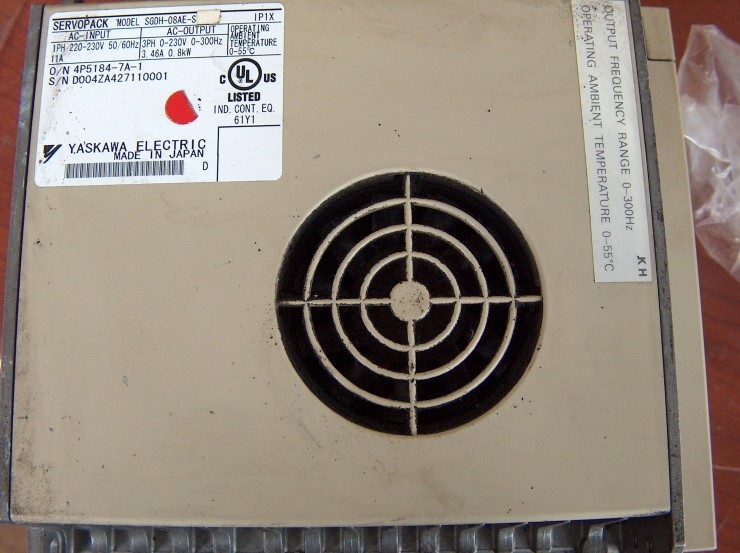

• 모델명: sgdh-08ae-s



• 제조사: 야스카와(YASKAWA), 하이젠(HIGEN)



• 품목: 서보팩

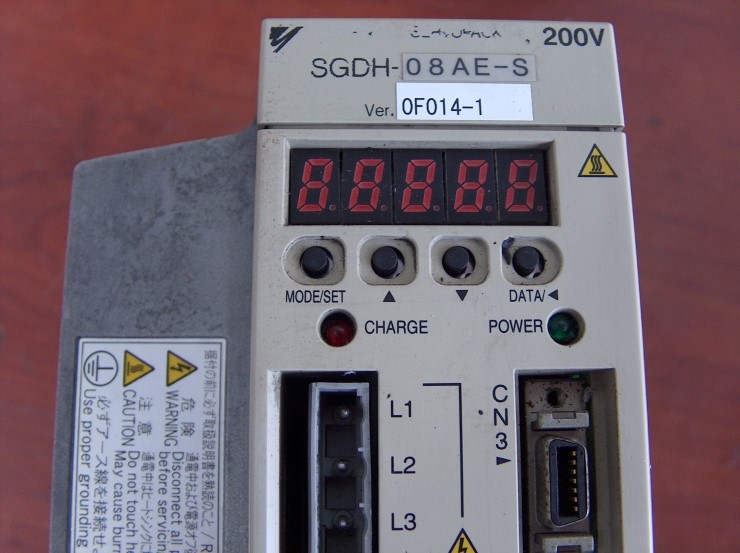

• 증상: 알람 발생, 동작불능



• 수리 과정: pcb 수리

야스카와(YASKAWA), 하이젠(HIGEN) 서보팩 sgdh-08ae-s 알람 발생, 동작불능 수리 완료

야스카와(YASKAWA), 하이젠(HIGEN) 서보팩 sgdh-08ae-s 알람 발생, 동작불능 수리 완료

야스카와(YASKAWA), 하이젠(HIGEN) 서보팩 sgdh-08ae-s 알람 발생, 동작불능 수리 완료

정밀 수리 후 품질 검사를 완료하여 출고하였습니다.



30년 경력의 산업용 전자 장비 및 서보 시스템 정밀 수리 전문 기업, (주)메트영남입니다. 대구 및 경북 지역 제조업체 현장에서 설비 중단으로 인한 막대한 생산 손실을 방지하기 위해 입고된 야스카와(YASKAWA) SGDH-08AE-S (200V, 750W 상응) 서보팩(SERVOPACK) 모델의 주요 고장 분석, 자주 묻는 질문(FAQ), 주요 수리 포인트 및 현장 유지보수 가이드를 종합 리포트 형태로 정리해 보았습니다.



야스카와 SGDH 시리즈는 오랜 기간 국내외 제조 현장의 자동화 라인(반도체, CNC, 공작기계, 포장기 등)에서 탁월한 신뢰성을 검증받은 레거시 서보 드라이브입니다. 하지만 오랜 사용 기간에 따른 내부 전력 변환 소자(IGBT)의 열화 및 제어 전원부(SMPS) 콘덴서의 수명 저하로 인해 다양한 알람(A.10, A.40, A.F1, 전원 무감 등)을 유발하며 멈추는 현상이 집중적으로 발생합니다. 당사는 단종된 외산 반도체 소자 및 순정 자재를 상시 확보하고 있어 신속하고 완벽한 복구 솔루션을 제공합니다.

1. 주요 고장 증상 및 기술적 원인 (Technical Analysis)

1. 메인 주회로 파워 모듈(IGBT) 단락 및 차단기 트립 (A.10 또는 전원 무감)
   • 현상: 서보팩 전면 디스플레이 창이 전혀 켜지지 않는 전원 무감(Dead) 상태이거나, 전원 투입 또는 서보 온(Servo ON) 명령 시 기계실 메인 차단기(MCCB)가 즉시 떨어지는 현상.
   • 원인: 장기 연속 가동에 따른 소자 자체의 피로 누적 및 모터 구동 시 발생하는 역기전력, 혹은 전력망의 순간적인 서지(Surge) 전압 유입으로 인해 모터를 제어하는 핵심 전력 반도체인 IGBT IPM 파워 모듈이 절연 파괴(Short)되어 내부에 강한 합선을 유발함.
   • 수리: 파손된 IGBT 모듈을 야스카와 순정 사양의 신품 정품 소자로 전격 교체하고, 방열판 구조의 묵은 먼지를 제거한 뒤 고성능 서멀 컴파운드를 재도포하여 냉각 성능을 극대화했습니다.
2. 제어 전원부 SMPS 회로 노후화 및 직류 전압 불안정 (A.F1 또는 디스플레이 깜빡임)
   • 현상: 전면 7세그먼트 디스플레이 화면이 불규칙하게 깜빡이거나, A.F1(출력선 단선 에러) 또는 A.40(주회로 전압 이상) 등의 알람이 불규칙하게 발생하며 시스템이 다운되는 현상.
   • 원인: 제어반 내부의 밀폐된 고온 환경으로 인해 직류(DC) 제어 전압을 안정적으로 걸러주는 전원단 평활 전해 콘덴서의 전해액 건조(Dry-up) 및 등가직렬저항(ESR) 상승. 이로 인해 메인 CPU 로직단에 과도한 리플 노이즈가 유입되어 오작동 유발.
   • 수리: 수명이 다한 전원부 및 로직단의 노후 콘덴서를 고온용(105도), 저저항(Low-ESR) 사양의 최고급 산업용 부품으로 전량 오버홀하여 깨끗한 로직 전압을 복원했습니다.
3. 게이트 드라이브 회로 및 전류 감지(Current Sensing) 피드백단 보수
   • 현상: 모터 가동 시 고주파 소음이 심하게 나거나, 베이스 블록 상태에서 간헐적으로 A.10(과전류) 알람을 띄우며 서보 락이 해제되는 현상.
   • 원인: 파워 모듈 소손 시 발생한 강한 서지가 게이트 구동 회로로 역유입되어 신호 전달용 고속 포토커플러 및 주변 정밀 저항들의 특성 저하 유발, 혹은 출력 전류를 검출하는 홀 센서(Hall CT) 및 증폭기(Op-Amp) 회로 에러.
   • 수리: 회로 역설계 추적을 통해 구동 신호 라인의 절연 옵토커플러 및 불량 수동 소자들을 전수 교체하고, 오실로스코프로 출력 6개 상의 게이트 트리거 발진 파형을 정밀 정렬하였습니다.

2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 야스카와 SGDH 서보팩을 수리하면 내부에 들어있는 모터 파라미터나 세팅 데이터가 초기화되나요?
  • A: 아니요. 하드웨어 전원부, IGBT 파워 모듈, 게이트 구동 회로 리페어 작업은 파라미터 세팅 데이터가 저장되는 내부 비휘발성 메모리(EEPROM) 영역과 물리적으로 완전히 분리되어 진행됩니다. 기존 세팅 데이터는 100% 보존되므로 수리 후 현장에 장착하시면 별도의 설정 변경 없이 즉시 가동 가능합니다.
• Q2. 대구 달성공단, 성서공단, 검단공단, 구미공단 공장인데 당일 대응이 가능한가요?
  • A: 네, 가능합니다. 저희 (주)메트영남은 대구 동구에 위치하고 있어 대구 전역 및 경북권 공단 현장과의 접근성이 매우 뛰어납니다. SGDH-08AE-S 모델을 비롯한 시그마 2시리즈 전 라인업의 핵심 자재(정품 IGBT, 고속 포토커플러, 내열 콘덴서 등)를 상시 다량 보유하고 있어 긴급 입고 시 당일 정밀 진단 및 당일 수리 완료를 최우선으로 지원합니다.
• Q3. 알람이 발생했을 때 현장에서 메인 전원을 계속 껐다 켜보거나 리셋을 반복해도 되나요?
  • A: 절대 금지해야 합니다. 내부 파워 소자나 회로단에 단락(쇼트) 결함이 있는 상태에서 무리하게 전원을 반복 투입하면 기판(PCB)의 동박 패턴이 회생 불능 상태로 타버리거나 고가의 메인 CPU 로직 칩셋까지 연쇄 파손되어 수리 비용이 대폭 상승하거나 수리 불능 상태가 될 수 있습니다.
• Q4. 단종된 구형 모델인데 제조사 센터와 사설 수리 업체의 차이는 무엇인가요?
  • A: 야스카와 공식 서비스 센터에서는 해당 구형 모델에 대해 오래전 단종을 이유로 보드 단품 공급이 끝나 수리 불가 판정을 내리거나 신형 시리즈로의 라인 전면 교체를 권유합니다. 반면 (주)메트영남은 부품 단위(Component Level) 회로 수리를 전문으로 하기 때문에 레거시 장비도 얼마든지 부분 보수를 통해 저렴하고 완벽한 복구가 가능합니다.
• Q5. 단순히 고장 난 소자 하나만 골라서 바꾸는 것과 전량 오버홀 수리의 차이는 무엇인가요?
  • A: 산업용 서보 드라이브는 내부 소자들의 수명 주기가 비슷합니다. 타버린 반도체 하나만 바꾸면 현장 장착 후 얼마 지나지 않아 노후된 주변 전원단 콘덴서가 터져 다른 알람으로 라인이 다시 멈추게 됩니다. 입고 시 소모성 소자 전체를 한 번에 정비하는 오버홀이 중복 수리 비용과 라인 중단 손실을 막는 확실한 방법입니다.

3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	수리 및 정비 포인트
전원 무감 / 차단기 트립	IGBT 파워 모듈 단락 및 주회로 정류 소자 소손	정품 IGBT 모듈 교체, 전원단 쇼트 회로 복구 및 퓨즈 교체
디스플레이 깜빡임 / 다운	제어 SMPS 회로 내 평활 콘덴서 용량 감퇴	Low-ESR 105도 고내구성 콘덴서 세트 전량 오버홀 완료
A.10 (과전류 알람)	파워 모듈 쇼트 및 게이트 드라이브 회로 구동 불량	절연 옵토커플러 신품 교체 및 구동 신호 파형 정밀 조율
A.40 (주회로 과전압)	제동(Regeneration) 트랜지스터 및 전압 감지 회로 열화	재생 저항 제어 회로 수리 및 분압 저항 피드백단 보수
A.C9 (엔코더 통신 불능)	시리얼 통신 트랜시버 IC 서지 파손 및 CN2 핀 불량	인터페이스 절연 소자 교체 및 오실로스코프 파형 검증

4. 야스카와 서보 시스템 현장 유지보수 가이드

1. 제어반 내부 환기 및 온도 관리
   • SGDH 서보팩은 가동 시 파워단에서 상당한 열이 발생합니다. 제어반 내부 및 서보팩 자체에 장착된 쿨링 팬이 정상적으로 회전하는지 주기적으로 점검하십시오. 내부 온도가 상승하면 콘덴서와 파워 반도체의 수명이 급격히 단축됩니다.
2. 미세 분진 및 전도성 유증기 차단
   • 공장 현장의 미세 금속 분진이나 절삭유 유증기가 서보팩 내부로 유입되면 기판 표면에 쌓여 미세 쇼트 및 패턴 부식을 일으키는 주범이 됩니다. 제어반 함체 문을 항상 밀폐하고 주기적으로 정전기 방지 에어 클리닝을 실시해 주십시오.

5. 전문가의 조언

"자동화 라인의 핵심 구동 축을 담당하는 야스카와 SGDH 서보팩은 정밀한 신호 무결성과 하드웨어 안정성이 생명입니다. 저희 (주)메트영남은 눈앞의 고장 부품 하나만 임시방편으로 교체하는 눈가림 수리를 철저히 배제합니다. 30년 엔지니어의 자부심을 걸고 고장의 근본 원인을 역설계 분석하여 소모성 자재 전체를 정비하는 종합 오버홀 수리를 원칙으로 합니다. 철저한 실부하 에이징 및 파형 검수를 거쳐 신품에 준하는 안정성을 확보해 드렸으니 현장에서 안심하고 상시 가동하시기 바랍니다."
