안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
경북 구미시 제조업체 (당일 입고) 에서 입고된 미쓰비시(MITSUBISHI)의 서보드라이버 MELSERVO-J3 시리즈 (MR-J3-100A) 긴급 수리 사례입니다.



• 모델명: MELSERVO-J3 시리즈 (MR-J3-100A)



• 제조사: 미쓰비시(MITSUBISHI)



• 품목: 서보드라이버



• 증상: AL.16 (앰프 엔코더 간 통신 이상) 알람 발생



• 수리 과정:

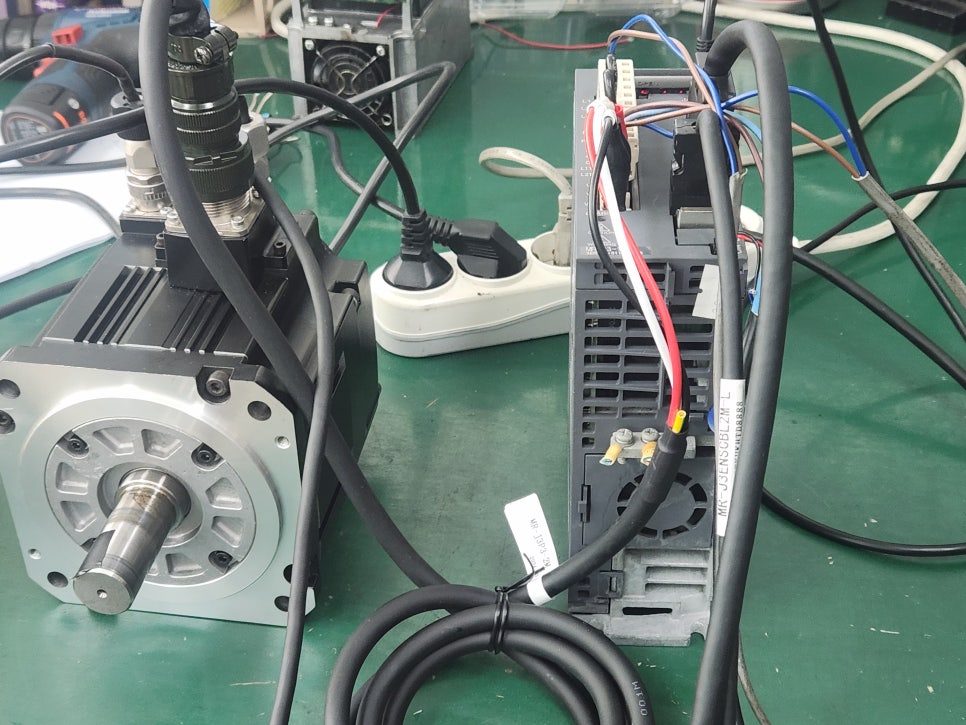

미쓰비시(MITSUBISHI) 서보드라이버 MELSERVO-J3 시리즈 (MR-J3-100A) AL.16 (앰프 엔코더 간 통신 이상) 알람 발생 수리 완료

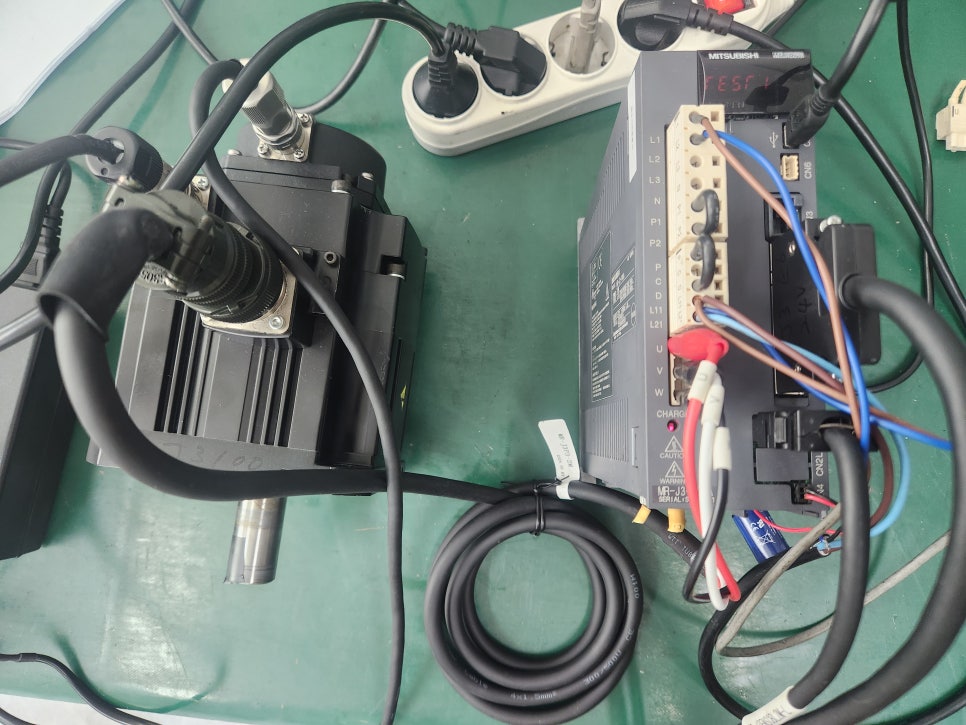

미쓰비시(MITSUBISHI) 서보드라이버 MELSERVO-J3 시리즈 (MR-J3-100A) AL.16 (앰프 엔코더 간 통신 이상) 알람 발생 수리 완료

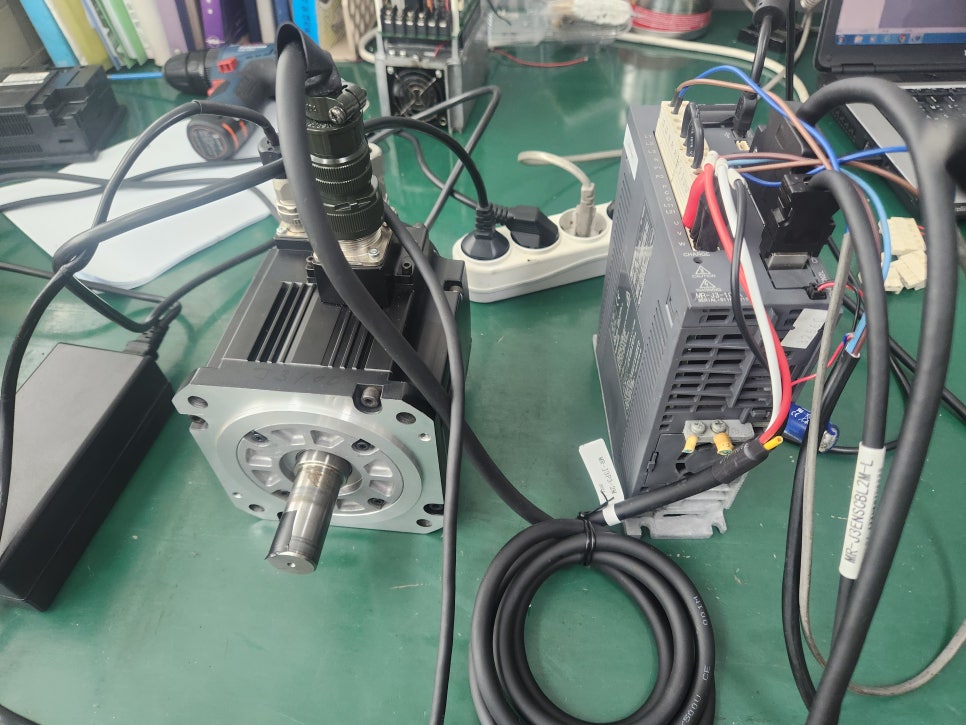

미쓰비시(MITSUBISHI) 서보드라이버 MELSERVO-J3 시리즈 (MR-J3-100A) AL.16 (앰프 엔코더 간 통신 이상) 알람 발생 수리 완료



긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.



30년 경력의 산업용 전자 장비 수리 전문가, (주)메트영남입니다. 제조업체 현장의 라인 가동 중단이라는 긴급한 상황 속에 입고된 미쓰비시(MITSUBISHI) MELSERVO-J3 시리즈 (MR-J3-100A) 서보 앰프의 AL.16 (엔코더 이상 1 / 앰프 엔코더 간 통신 이상) 알람 고장 건을 접수하고, 정밀 회로 진단과 핵심 소자 오버홀을 통해 정상 가동 상태로 완벽하게 수리를 완료하였습니다.



MR-J3 시리즈에서 발생하는 AL.16 알람은 서보 앰프와 모터 후면의 엔코더 간 고속 시리얼 통신이 단절되거나 데이터가 왜곡될 때 전단 시스템을 보호하기 위해 발생합니다. 케이블 문제가 아님에도 앰프 단독으로 알람이 발생하는 경우, 내부 통신 인터페이스 회로 및 전원 공급단의 불량이 주원인입니다. (주)메트영남은 즉각적인 부품 단위 리페어를 진행했습니다.

MITSUBISHI MR-J3-100A 서보 앰프 수리 완료 리포트

1. 주요 고장 증상 및 기술적 원인

1. 엔코더 전원 공급 회로(5V Rail)의 전압 강하 및 리플 노이즈
   • 현상: 케이블과 모터를 신품으로 연결해도 전원 투입 즉시 또는 모터 가동 구동 직후 AL.16 알람이 상시 발생하는 현상.
   • 원인: 서보 앰프 내부에서 엔코더로 전원을 공급하는 로직 전원단의 평활 전해 콘덴서가 장시간 고온 환경에 노출되어 전해액 건조(Dry-up) 현상 발생. 이로 인해 등가직렬저항(ESR)이 증가하고 5V 전원에 과도한 리플 노이즈가 유입되어 통신 신호가 깨짐.
   • 수리: 수명이 다한 노후 콘덴서를 전량 탈거하고, 고온(105도) 및 저저항(Low-ESR) 특성을 지닌 최고급 사양의 신품 콘덴서로 일괄 교체하여 엔코더 공급 전원의 무결성을 복원했습니다.
2. 고속 시리얼 통신 인터페이스 드라이버 IC 및 라인 소손
   • 현상: 엔코더 전원은 정상이나 상위 제어기 명령 전달 시 엔코더 카운트를 읽지 못하고 통신 이상 알람 유발.
   • 원인: 현장 구동 모터나 주변 전력선에서 발생한 역기전력 및 서지(Surge) 전압이 CN2 엔코더 커넥터를 타고 서보 앰프 내부로 유입되어 고속 통신 트랜시버 IC 및 라인 보호용 다이오드 배열이 파손됨.
   • 수리: 회로 역설계 분석을 통해 CN2 전단에 위치한 불량 통신 드라이버 칩셋과 서지 흡수 소자들을 적출하고, 미쓰비시 순정 고사양 신품 부품으로 전격 교체했습니다.
3. 주회로 전원부 오버홀 및 게이트 구동 회로 정비
   • 현상: AL.16 알람 수리 후 부하 가동 테스트 시 간헐적으로 AL.30(과전류)이나 AL.10(저전압) 등 2차 알람으로 이어질 수 있는 전원 불안정 요소 존재.
   • 원인: 파워 모듈(IGBT)을 제어하는 게이트 드라이브 회로와 메인 전원부 SMPS의 소자 열화 동반 진행.
   • 수리: 장비의 장기적인 신뢰성을 위해 1차측 정류단과 제어 전원 회로의 소모성 부품을 전량 교체 정비하는 종합 오버홀을 시행하여 출력을 안정화했습니다.

2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 현장에서 AL.16 알람이 뜰 때 서보 앰프 고장인지 모터 엔코더 고장인지 어떻게 판별하나요?
  • A: 가장 확실한 방법은 정상 작동하는 인접 라인의 서보 앰프나 모터 케이블을 교차 테스트(Cross Test)하는 것입니다. 앰프를 바꿨을 때 알람이 따라간다면 앰프 내부 회로 고장이며, 모터나 케이블을 바꿨을 때 알람이 발생한다면 외부 엔코더 및 라인 불량입니다.
• Q2. 서보 앰프 내부 회로를 수리하면 기존에 저장된 파라미터(설정값)가 초기화되나요?
  • A: 아니요. 전원부 콘덴서 및 통신 드라이버 IC 교체와 같은 하드웨어 리페어 작업은 핵심 매개변수 데이터가 저장되는 Flash 메모리(소프트웨어 영역)에 물리적인 영향을 주지 않습니다. 기존 설정값은 100% 보존되므로 수리 후 현장에 장착하시면 세팅 값을 다시 입력할 필요 없이 즉시 가동 가능합니다.
• Q3. 미쓰비시 MR-J3 단종 모델인데 부품 수급 및 당일 수리가 가능한가요?
  • A: 네, 당연히 가능합니다. MR-J3 시리즈(MR-J3-10A, 20A, 40A, 70A, 100A 등)는 국내 현장에서 매우 많이 사용되는 모델로, 저희 (주)메트영남은 전용 통신 IC, 파워 모듈(IGBT), 내열 콘덴서 등 핵심 소자를 상시 다량 보유하고 있습니다. 긴급 입고 시 당일 정밀 진단 및 당일 수리 완료를 원칙으로 지원합니다.
• Q4. AL.16 알람이 발생했을 때 현장에서 파라미터 리셋이나 전원 재투입을 반복해도 되나요?
  • A: 절대 금지해야 합니다. 통신 회로나 내부 전원단에 쇼트(단락) 결함이 있는 상태에서 무리하게 전원을 반복 투입하면 기판의 미세 패턴이 회생 불능 상태로 타버리거나 고가의 메인 CPU 로직 칩셋까지 연쇄 파손되어 수리 불능 상태가 될 수 있습니다.
• Q5. 고장 난 부품만 골라서 바꾸는 것보다 왜 전량 오버홀 수리를 해야 하나요?
  • A: 산업용 서보 드라이브는 부품들의 수명 주기가 비슷합니다. 타버린 통신 칩 하나만 바꾸면 얼마 지나지 않아 노후된 SMPS 전원단 콘덴서가 터져 다른 알람(AL.10, AL.32 등)으로 라인이 다시 멈추게 됩니다. 입고 시 소모성 소자 전체를 한 번에 교체 정비하는 오버홀이 중복 수리 비용과 라인 중단 손실을 막는 가장 확실한 방법입니다.

3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	수리 및 정비 포인트
AL.16 (통신 이상)	엔코더 5V 라인 전압 강하 및 통신 IC 서지 소손	Low-ESR 콘덴서 오버홀, 순정 통신 트랜시버 칩셋 교체
전원 무감 (Dead)	1차측 입력 정류 다이오드 단락 및 퓨즈 단선	전원단 쇼트 회로 복구, 파워 스위칭 소자 및 PWM IC 교체
AL.30 (과전류 발생)	IGBT 파워 모듈 단락 및 게이트 구동 회로 불량	정품 IGBT 모듈 교체, 드라이브단 수동 소자 전수 정비
AL.10 (저전압 알람)	주회로 부하 인가 시 내부 DC 버스 전압 강하	대용량 평활 콘덴서 세트 전량 교체 및 전압 감지 회로 보수
간헐적 알람 / 다운	제어 로직 전원단 필터 열화 및 기판 냉납 발생	기판 전면 세정 공정, 필터 소자 보강 및 랙 정밀 리솔더링

4. 알람 코드 및 현장 유지보수 가이드

1. MR-J3 시리즈 주요 알람 코드 요약
   • AL.16 (엔코더 이상 1): 앰프와 엔코더 간 통신 두절 또는 데이터 오류. (앰프 내부 통신단 회로 점검 필요)
   • AL.30 (과전류): 주회로 전류가 허용 한계치를 초과함. (IGBT 모듈 단락 및 모터 절연 저항 점검 필요)
   • AL.10 (저전압): 주회로 입력 전압이 부족함. (SMPS 내부 콘덴서 열화 및 입력 전원 결상 점검 필요)
   • AL.32 (과전압): 주회로 DC 버스 전압이 허용치를 초과함. (외장 제동 저항 결선 및 제동 드라이브 회로 점검 필요)
2. 현장 예방정비 가이드
   • 엔코더 케이블 굽힘 및 분진 관리: 가동형 축에 사용되는 엔코더 케이블은 내부 미세 단선이 자주 발생합니다. 가동 반경을 확보하고 가급적 플렉시블 전용 케이블을 사용하십시오. 또한 CN2 커넥터 내부에 미세 금속 분진이나 절삭유가 유입되면 신호 합선이 발생하므로 정기적인 에어 세정이 필요합니다.
   • 제어반 냉각 및 서지 보호: 서보 앰프 내부의 콘덴서와 파워 반도체는 열에 매우 취약합니다. 제어반 내부 환기 팬의 상태를 주기적으로 확인하시고, 전단에 서지 보호기(SPD)와 노이즈 필터를 필수적으로 결선하여 외부 서지 유입을 차단하십시오.

5. 전문가의 조언

"미쓰비시 MR-J3-100A와 같은 정밀 서보 구동 장치는 생산 라인의 위치 제어를 담당하는 핵심 설비입니다.



통신 에러 알람을 단순히 선이 덜 꼽힌 정도로 생각하여 방치하면, 내부 전원단의 열화가 가속화되어 고가의 메인 보드가 통째로 타버리는 대형 사고로 이어질 수 있습니다.



저희 (주)메트영남은 30년 엔지니어의 자부심을 걸고, 부품 단위 정밀 리페어와 철저한 부하 테스트 및 파형 검증을 거쳐 신품에 준하는 안정성을 확보해 드립니다. 수리 및 오버홀이 완벽히 완료되었으니 안심하고 상시 가동하시기 바랍니다."
