안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
경기도 수원시 (개인 고객 택배 접수)에서 입고된 EIB의 파워서플라이 MAXXO/220/3001 긴급 수리 사례입니다.

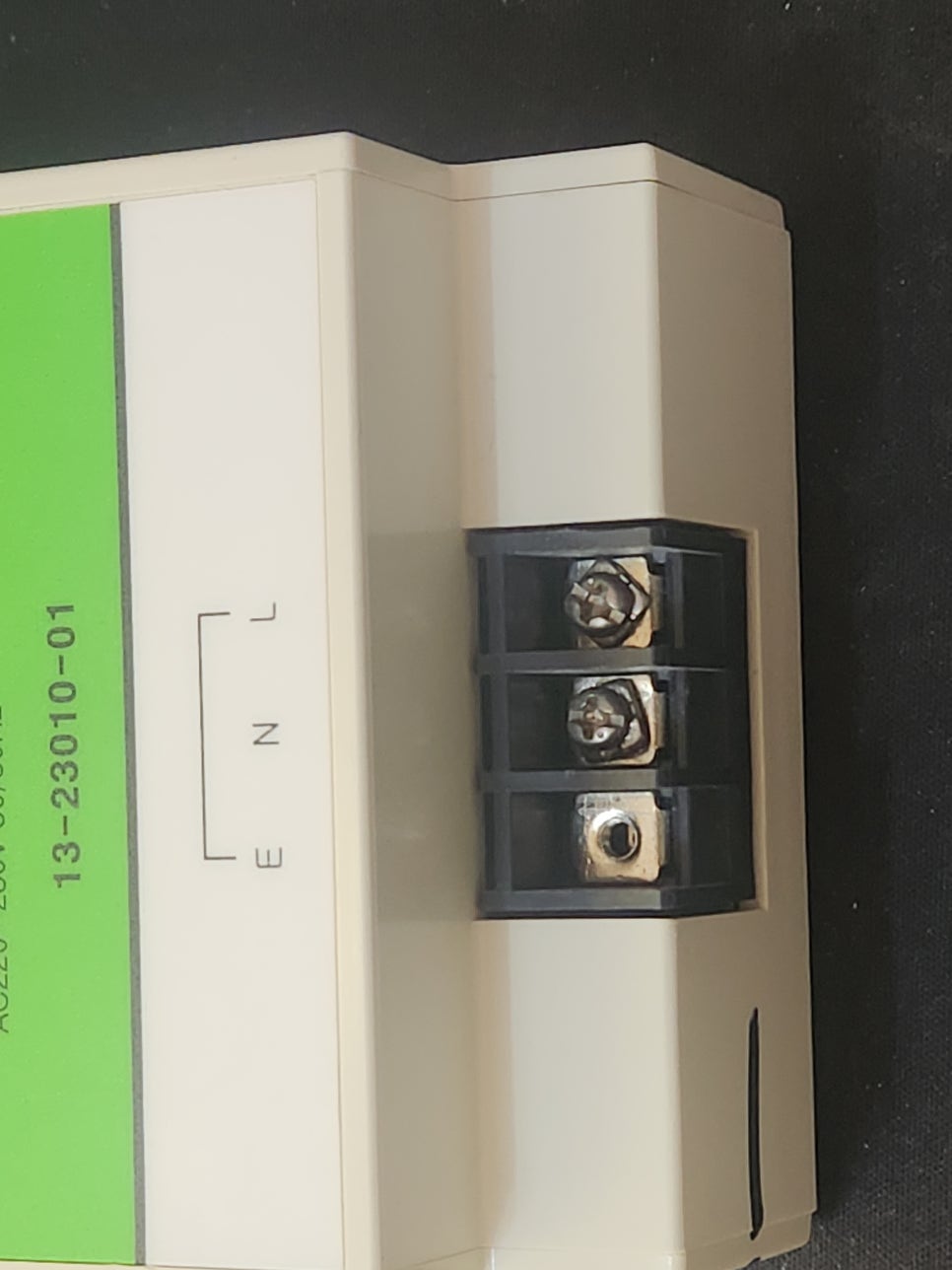

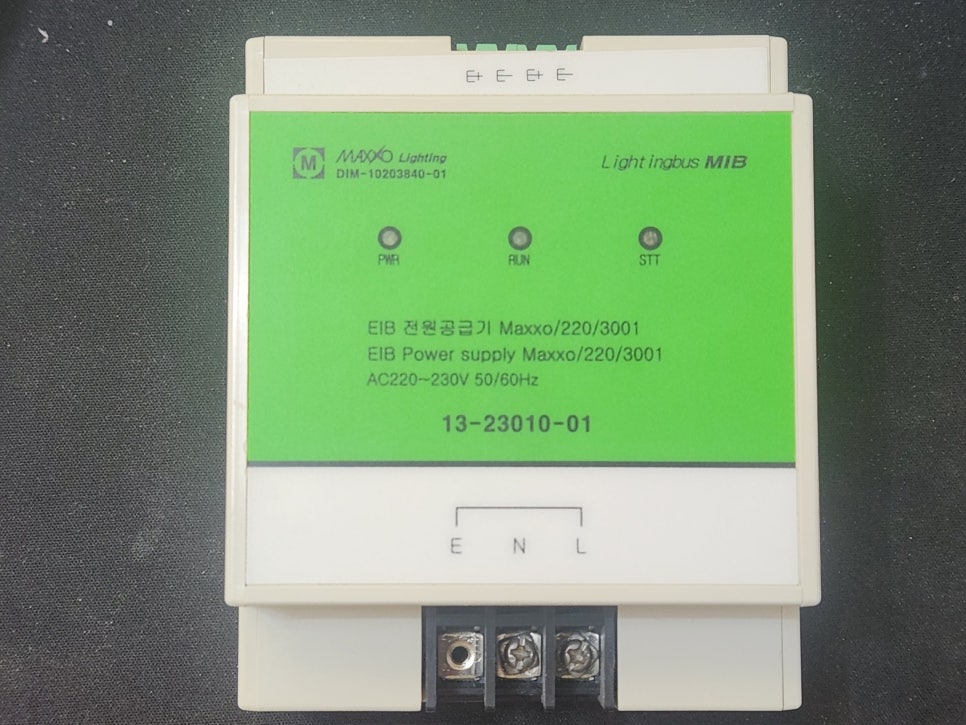

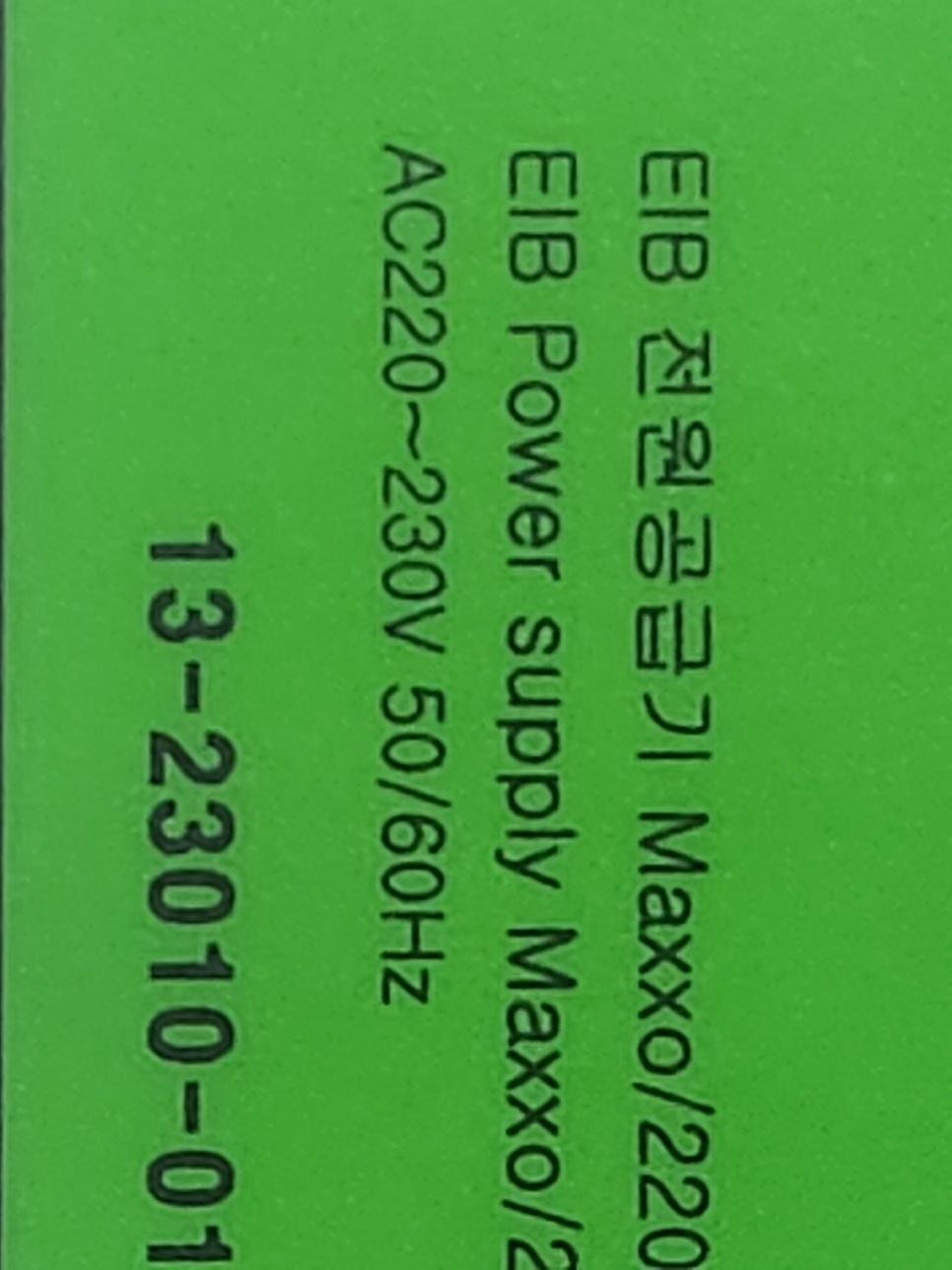

• 모델명: MAXXO/220/3001



• 제조사: EIB



• 품목: 파워서플라이



• 증상: 전원무감



• 수리 과정:



EIB 파워서플라이 MAXXO/220/3001 전원무감 수리 완료

EIB 파워서플라이 MAXXO/220/3001 전원무감 수리 완료

EIB 파워서플라이 MAXXO/220/3001 전원무감 수리 완료

EIB 파워서플라이 MAXXO/220/3001 전원무감 수리 완료



철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.



30년 경력의 산업용 전자 장비 수리 전문가, (주)메트영남입니다. 제조업체 현장의 라인 가동 중단이라는 긴급한 상황 속에 입고된 EIB POWER SUPPLY (모델명: MAXXO/220/3001) 장비의 전원 무감(Power Dead) 고장 건을 접수하고, 정밀 회로 진단과 핵심 소자 오버홀을 통해 정상 가동 상태로 완벽하게 수리를 완료하였습니다.



해당 장비는 설비 내부의 정밀 로직단과 제어 회로에 안정적인 직류 전원을 공급하는 핵심 파워 서플라이입니다. 상시 고부하 가동으로 인한 전원부 열화가 발생하면 내부 보호 회로가 차단되거나 소자가 파손되면서 전원이 완전히 켜지지 않는 무감 상태에 빠지게 됩니다. (주)메트영남은 현장의 공백을 최소화하기 위해 즉각적인 부품 단위 리페어를 진행했습니다.

EIB MAXXO/220/3001 파워 공급 장치 수리 완료 리포트

1. 주요 고장 증상 및 기술적 원인

1. 메인 SMPS 스위칭 회로(Power MOSFET 및 제어 IC) 단락 소손
   • 현상: AC 입력 전원을 투입해도 전면 전원 LED가 전혀 점등되지 않고 출력이 나오지 않는 전원 무감(Dead) 상태.
   • 원인: 오랜 기간 가동에 따른 소자 자체의 열화 및 산업 현장 특유의 서지(Surge) 유입으로 인해, 고속 스위칭을 담당하는 파워 FET의 절연이 파괴(Short)되고 이를 구동하는 PWM 제어 IC가 연쇄 소손됨.
   • 수리: 파손된 1차측 핵심 반도체 소자들을 정밀 적출하고 고사양 산업용 정품 소자로 전격 교체했습니다. 오실로스코프로 게이트 구동 파형의 주파수와 듀티비를 정밀 계측하여 정상 발진 상태를 검증했습니다.
2. 2차측 출력단 평활 회로 오버홀(Overhaul) 및 리플 노이즈 제거
   • 현상: 전원 소자 교체 후 전원은 인가되나, 정격 출력 전압이 흔들리거나 미세하게 요동치는 현상.
   • 원인: 고온의 제어반 내부 환경에 지속적으로 노출되면서 고주파 직류 전원을 깨끗하게 걸러주는 평활 전해 콘덴서의 전해액 건조(Dry-up) 현상 발생. 등가직렬저항(ESR)이 급격히 증가하여 로직 전압에 과도한 리플 노이즈가 유입됨.
   • 수리: 수명이 다한 노후 콘덴서를 전량 탈거하고, 고온(105도) 및 저저항(Low-ESR) 특성을 지닌 최고급 사양의 신품 콘덴서로 일괄 교체하여 전원 무결성을 복원했습니다.
3. 포토커플러(Photo-coupler) 기반 피드백 및 정류 회로 보수
   • 현상: 전압 출력이 무부하 시에는 나오지만 실제 설비에 부하를 인가하는 순간 전압 강하가 발생하며 장비가 멈추는 현상.
   • 원인: 출력 전압의 변동을 감지하여 1차측 스위칭 회로로 보정 신호를 보내주는 피드백 루프 내 절연 소자(포토커플러) 및 정밀 저항의 특성 저하.
   • 수리: 출력 피드백 경로 상의 불량 절연 소자들을 교체하고, 정류 다이오드단을 보수하여 부하 변동 시에도 출력 전압이 칼같이 유지되도록 정밀 교정(Calibration)했습니다.

2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 전원이 전혀 안 켜질 때 현장에서 퓨즈만 새것으로 바꿔 끼워봐도 되나요?
  • A: 절대 금지해야 합니다. 전원 무감 상태에서 퓨즈가 끊어졌다는 것은 내부 파워 FET나 정류 다이오드 등 메인 소자가 단락(쇼트)되었다는 강력한 신호입니다. 원인 소자의 수리 없이 퓨즈만 바꾸면 2차 폭발이나 기판 패턴 소손을 유발하므로 반드시 정밀 점검을 받아야 합니다.
• Q2. 파워 공급 장치를 수리하면 하위 설비의 프로그램이나 세팅 데이터가 초기화되나요?
  • A: 아니요. 파워 서플라이는 오직 순수한 전압(DC)만을 변환하여 공급하는 장치이므로 자체적인 연산 프로그램이나 매개변수 데이터가 저장되지 않습니다. 하드웨어 수리로 인한 데이터 유실 염려는 전혀 없으니 안심하고 장착하셔도 됩니다.
• Q3. 단종된 오래된 외산 파워 서플라이인데 정품 부품 수급 및 수리가 가능한가요?
  • A: 네, 당연히 가능합니다. (주)메트영남은 글로벌 부품 공급망을 통해 KNIEL, EIB 등 외산 장비의 특수 칩셋과 반도체를 상시 확보하고 있습니다. 단종되어 순정 보드 교환이 불가능한 장비도 부품 단위(Component Level) 회로 분석을 통해 대부분 완벽하게 복구해 드립니다.
• Q4. 전원 무감 증상이 나타나기 전, 전조증상이 따로 있나요?
  • A: 주로 장비 내부에서 고주파 음(삐- 하는 소음)이 발생하거나, 전면 LED의 밝기가 미세하게 떨리거나, 장비 구동 중 간헐적으로 하위 시스템이 리셋되는 증상이 나타납니다. 이는 콘덴서 열화로 전압이 불안정해지고 있다는 신호이므로 즉시 오버홀 정비를 받아야 합니다.
• Q5. 고장 난 부품만 골라서 바꾸는 것보다 왜 전량 오버홀 수리가 더 경제적인가요?
  • A: 산업용 전원 장치는 부품들의 수명 주기가 비슷합니다. 타버린 FET 하나만 바꾸면 얼마 지나지 않아 노후된 콘덴서가 터져 라인이 다시 멈추게 됩니다. 입고 시 소모성 소자 전체를 한 번에 교체 정비하는 것이 중복 수리 비용과 라인 중단 손실을 막는 가장 확실한 방법입니다.

3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	수리 및 정비 포인트
전원 무감 (Power Dead)	1차측 입력 정류 다이오드 단락 및 퓨즈 단선	전원단 쇼트 회로 복구, 파워 스위칭 소자 및 PWM IC 교체
출력 전압 요동 및 떨림	2차측 평활 콘덴서 용량 감퇴 및 내부 저항 증가	Low-ESR 105도 고내구성 콘덴서 세트 전량 오버홀 완료
부하 인가 시 전압 강하	피드백 제어 회로 에러 및 절연 소자 특성 불량	포토커플러 및 오차 증폭 칩셋 교체 후 출력 전압 교정
정격 전압 출력 미달	정류 소자 역방향 누설 전류 발생 및 레귤레이터 불량	고사양 산업용 정류 다이오드 및 전압 조정 소자 신품 교체
간헐적 리셋 / 다운 현상	제어 로직 전원단 필터 열화 및 기판 냉납 발생	기판 전면 세정 공정, 필터 소자 보강 및 랙 정밀 리솔더링

4. 알람 코드 및 현장 유지보수 가이드

1. 입력 전원부 서지(Surge) 및 전압 품질 관리
   • 현장 내 대형 인버터, 용접기, 컴프레셔 등이 가동될 때 발생하는 서지 압력은 파워 공급 장치의 스위칭 소자를 파괴하는 가장 큰 원인입니다. 제어반 전단에 서지 보호기(SPD)와 AC 노이즈 필터를 필수적으로 결선하여 장비를 보호하십시오.
2. 제어반 내부 발열 및 분진 관리
   • MAXXO/220/3001과 같은 고용량 파워 서플라이는 자체 발열이 심합니다. 제어반 내부의 흡배기 팬이 정상 작동하는지 매일 확인하십시오. 또한, 기판에 누적된 미세 금속 분진은 습기와 결합 시 미세 쇼트 및 기판 부식을 유발하므로 정기적인 에어 클리닝이 필수적입니다.

5. 전문가의 조언

"산업용 파워 공급 장치는 설비 전체에 깨끗한 혈액을 공급하는 심장과 같습니다. 단순히 켜지는 것에만 만족하는 수리는 하위의 고가 로직 보드(CPU, PLC)까지 노이즈로 오염시켜 더 큰 고장을 유발할 수 있습니다. 저희 (주)메트영남은 30년 엔지니어의 자부심을 걸고, 철저한 부하 테스트와 파형 검증을 거쳐 신품에 준하는 안정성을 확보해 드립니다. 수리 및 오버홀이 완벽히 완료되었으니 안심하고 상시 가동하시기 바랍니다."
