Makino 파워서플라이 SP1-025574-001 VPSA 출력 전압 무(無) 수리 완료

Makino 파워서플라이 SP1-025574-001 VPSA 출력 전압 무(無) 수리 완료

안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
창원시 소재의 한 제조업체에서 입고된 Makino의 파워서플라이 SP1-025574-001 VPSA 긴급 수리 사례입니다.



• 모델명: SP1-025574-001 VPSA



• 제조사: Makino



• 품목: 파워서플라이

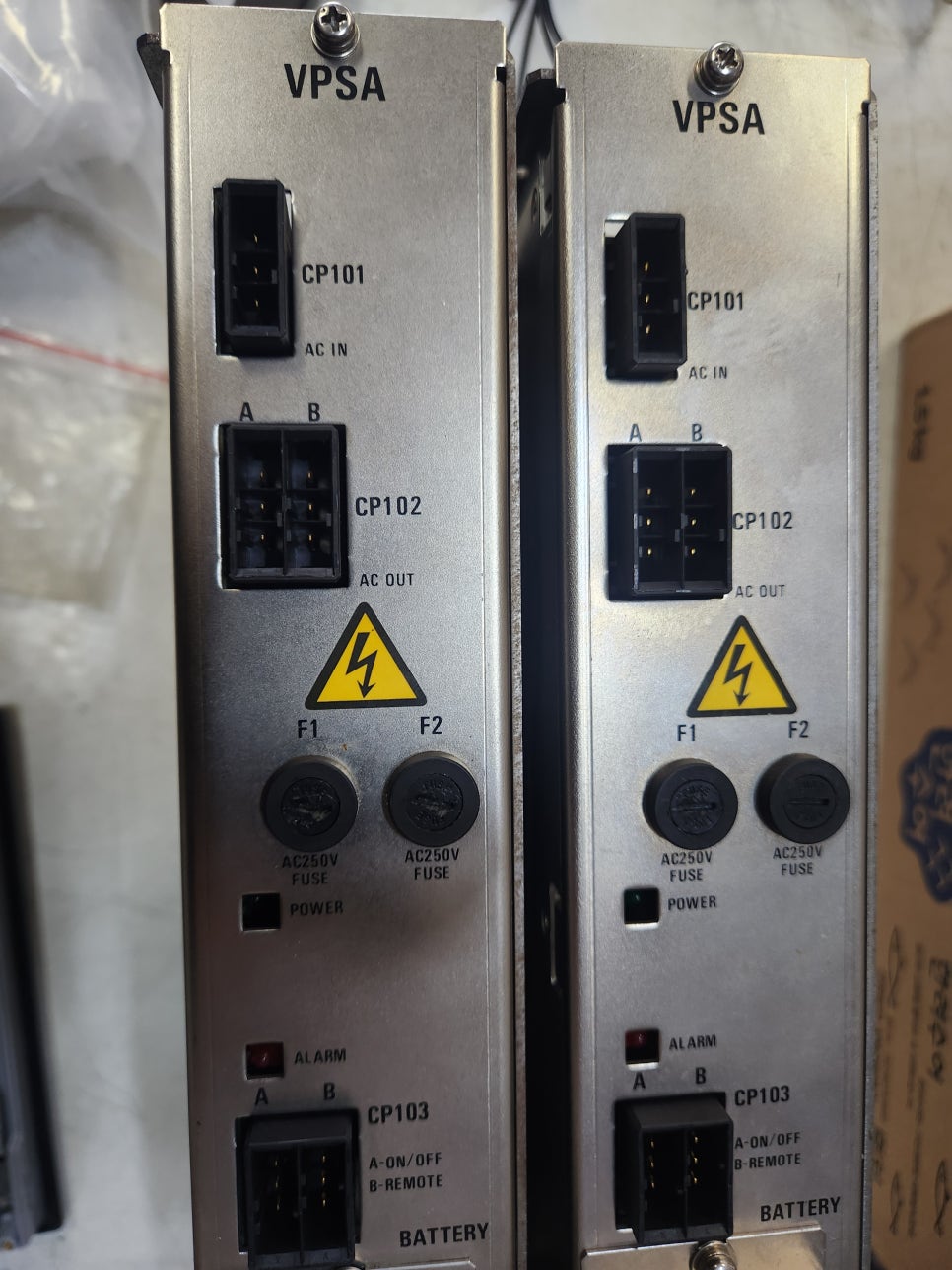

• 증상: 출력 전압 무(無)

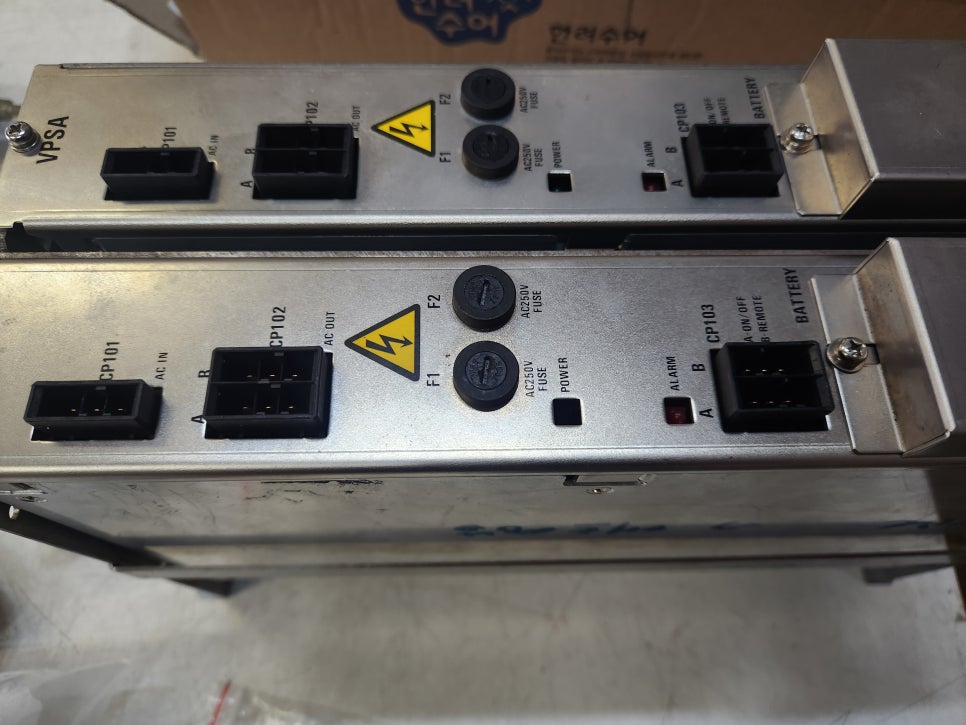

• 수리 과정: [수리방법]

Makino 파워서플라이 SP1-025574-001 VPSA 출력 전압 무(無) 수리 완료

Makino 파워서플라이 SP1-025574-001 VPSA 출력 전압 무(無) 수리 완료

Makino 파워서플라이 SP1-025574-001 VPSA 출력 전압 무(無) 수리 완료

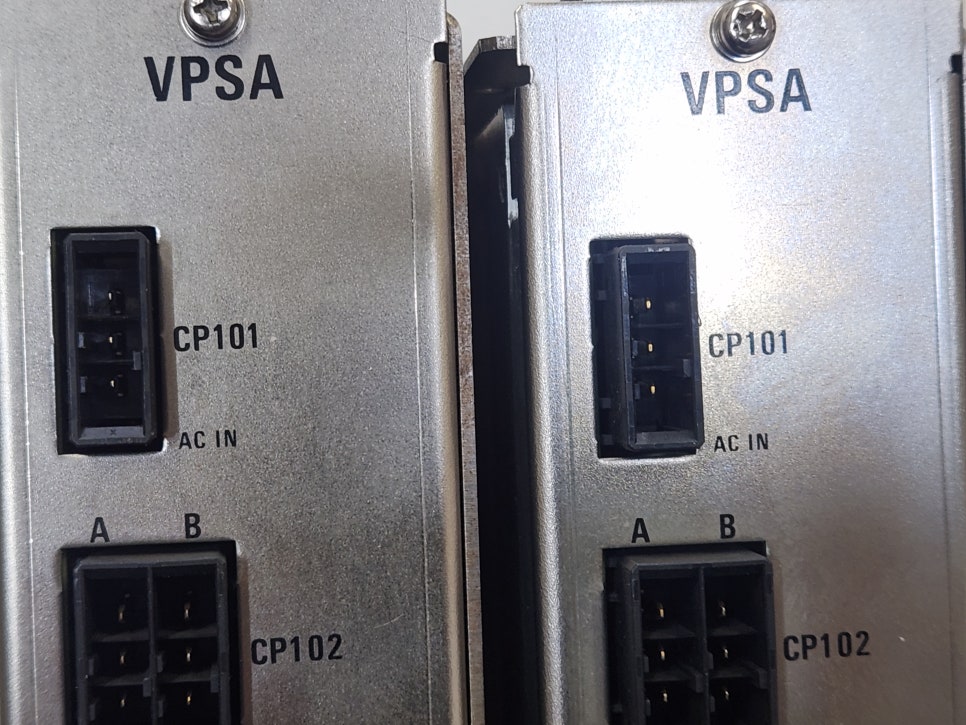

긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.



글로벌 초정밀 금형 및 부품 가공 설비인 마키노(Makino) CNC 머시닝 센터의 심장 역할을 담당하는 핵심 전원 공급 유닛인 Makino 파워서플라이 (모델명: SP1-025574-001, VPSA) 모델의 '전원 무감 및 출력 전압 불능' 고장 건에 대해 핵심만 요약한 정밀 복구 리포트입니다.

1. 핵심 고장 증상 및 기술적 원인

1. 메인 PWM 제어단 및 파워 반도체 절연 파괴 (Power Dead)
   • 원인: 정밀 가공 현장에서 상시 가동되는 CNC 장비 특성상 파워서플라이 내부의 발열량이 매우 높습니다. 장기 누적된 열화로 인해 전원 공급의 핵심인 PWM 제어 IC 및 하이파워 스위칭 반도체(FET/IGBT)가 단락(쇼트)되어 메인 유리 퓨즈가 터지고 장비가 완전히 먹통이 되는 현상이 발생합니다.
2. 2차 출력단 평활 콘덴서의 고온 열화 (수명 종료)
   • 원인: 제어반 함체 내부의 고온 밀폐 환경 가동으로 인해 각 전압 레일(DC 5V, 12V, 24V 등)의 직류 전압을 걸러주는 전해 콘덴서의 전해액 건조(Dry-up) 현상이 동반됩니다. 등가직렬저항(ESR)이 상승하면서 전압 출력이 요동치거나 다운되어 CNC 메인 화면에 파워 알람을 발생시킵니다.
3. 방전·가공 분진 유입에 따른 회로 탄화 및 패턴 손상
   • 원인: 절삭유 유증기(오일 미스트)나 미세 금속 분진이 파워 내부 통풍구로 유입되어 기판 표면에 흡착되면 미세 쇼트를 일으킵니다. 이는 고전압 라인의 PCB 패턴 탄화(Burn) 및 부품 연쇄 소손으로 이어져 전원 무감 상태를 가속화합니다.

2. 주요 수리 및 정비 포인트 (Troubleshooting)

고장 증상	주요 원인 소자	(주)메트영남의 핵심 조치
전원 무감 / 부팅 불능	SMPS 전원 회로, PWM IC	마키노 순정 고사양 파워 반도체 교체 및 소손된 주회로 전면 복구
전압 드롭 / CNC 파워 알람	출력단 평활 콘덴서 세트	노후 소자 전량 적출 후 Low-ESR 105도 최고급 산업용 소자로 전면 오버홀
간헐적 오작동 / 기판 탄화	다층 PCB 패턴, 신호단	탄화 영역 정밀 절연 긁어내기 작업 및 특수 동선 회로 역설계 복원

3. 가장 자주 묻는 질문 (FAQ) Top 5

• Q1. SP1-025574-001 VPSA 파워를 수리하면 마키노 CNC 내부에 저장된 가공 프로그램이나 파라미터가 초기화되나요?
  • A: 아니요, 완벽히 보존됩니다. 본 파워서플라이 유닛은 시스템 전체에 안정적인 전원만을 공급하는 순수 하드웨어 장치입니다. 가공 프로그램이나 축 매개변수 설정 데이터는 메인 NC CPU 보드 내부의 비휘발성 메모리(SRAM) 및 배터리 영역에 안전하게 저장되어 있으므로 데이터 유실 걱정 없이 즉시 장착 가동이 가능합니다.
• Q2. 가공 납기가 밀려서 시급합니다. 대구·경북 공단 현장 당일 긴급 수리가 가능한가요?
  • A: 네, 당연히 가능합니다. 저희 (주)메트영남은 대구 동구(고속도로 IC 인접)에 위치하고 있어 구미공단, 성서공단, 왜관공단, 달성공단, 창원공단 등 영남권 주요 산업단지와의 접근성이 매우 뛰어납니다. 마키노 파워 전용 핵심 소자와 콘덴서 세트를 상시 보유하고 있어 긴급 입고 시 당일 즉시 수리 완료를 최우선 지원합니다.
• Q3. 화면이 안 켜지거나 불이 안 들어올 때 현장에서 차단기를 반복해서 껐다 켜봐도 되나요?
  • A: 절대 금지입니다. 전원 무감은 내부 소자의 단락(쇼트)이 원인인 경우가 지배적입니다. 이 상태에서 무리하게 전원을 반복 인가하거나 수리 없이 퓨즈만 바꿔 끼우면 전원 투입 즉시 2차 폭발이 일어나 다층 기판(PCB) 내부 패턴이 통째로 타버려 수리 불능 상태가 되거나, 연결된 고가의 CNC 메인 제어 보드까지 연쇄 파손됩니다.
• Q4. 마키노 외산 자재라 수입 센터에서 비용이 너무 비싸고 단종 판정을 유도하는데 사설 수리가 나을까요?
  • A: 가장 확실하고 경제적인 솔루션입니다. 외산 장비 공식 센터나 수입사에서는 파워 단종을 이유로 수천만 원 상당의 NC 시스템 전체 개조를 요구하거나 과도한 신품 교체 비용을 청구합니다. 반면 저희는 부품 단위(Component Level) 회로 역설계 수리를 전문으로 하므로 기존 레거시 외산 장비도 저렴하고 완벽하게 복구해 드립니다.
• Q5. 단순히 고장 난 전원 부품 하나만 골라서 바꾸는 것과 전량 오버홀 수리의 차이는 무엇인가요?
  • A: CNC 파워서플라이는 내장된 모든 소자가 동일한 시간 동안 고전압·고온 스트레스를 받습니다. 지금 눈앞에 터진 소자 하나만 교체하면 얼마 못 가 수명이 다한 주변의 다른 노후 콘덴서나 발진 IC가 다시 터져 전원 불량 현상이 반복됩니다. 입고 시 소모성 소자 전체를 한 번에 정비하는 오버홀이 중복 수리 비용과 가공 라인 중단 손실을 막는 확실한 방법입니다.

4. 현장 유지보수 핵심 가이드

1. 제어반 유증기 및 분진 차단 (필수 점검): 머시닝 센터 현장의 특성상 절삭유 오일 미스트나 미세 가공 분진이 제어반 함체 내부로 유입되기 쉽습니다. 팬이 고착되거나 필터가 오염되면 파워 내부 2차 쇼트를 유발하므로 제어반 문을 상시 밀폐하시고 정기적으로 필터 클리닝을 진행해 주십시오.
2. 서지 보호 장치(SPD) 및 접지 점검: 공장 내 대형 설비 가동 시 발생하는 전력 서지나 외부 낙뢰 서지는 고정밀 마키노 파워 회로를 파괴하는 주범입니다. 분전반 내 서지 보호기의 정상 작동 여부와 장비의 대지 접지 상태를 주기적으로 체크해 주셔야 장기간 안정적인 운용이 가능합니다.

"눈앞의 고장 부품만 임시방편으로 때우는 눈가림 수리는 하지 않습니다. 30년 엔지니어의 자부심으로 고장의 근본 원인을 해결하고, 각 전압 레일별(DC 5V/12V/24V) 정밀 출력 파형 검수 및 24시간 연속 가동 부하 에이징 테스트를 완벽하게 마쳤으니 현장에서 안심하고 상시 가동하시기 바랍니다."
