미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S- 10B 20B 40B 60B 70B 100B 200B 350B 500B 700B 11KB 알람 발생 수리 완료
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.

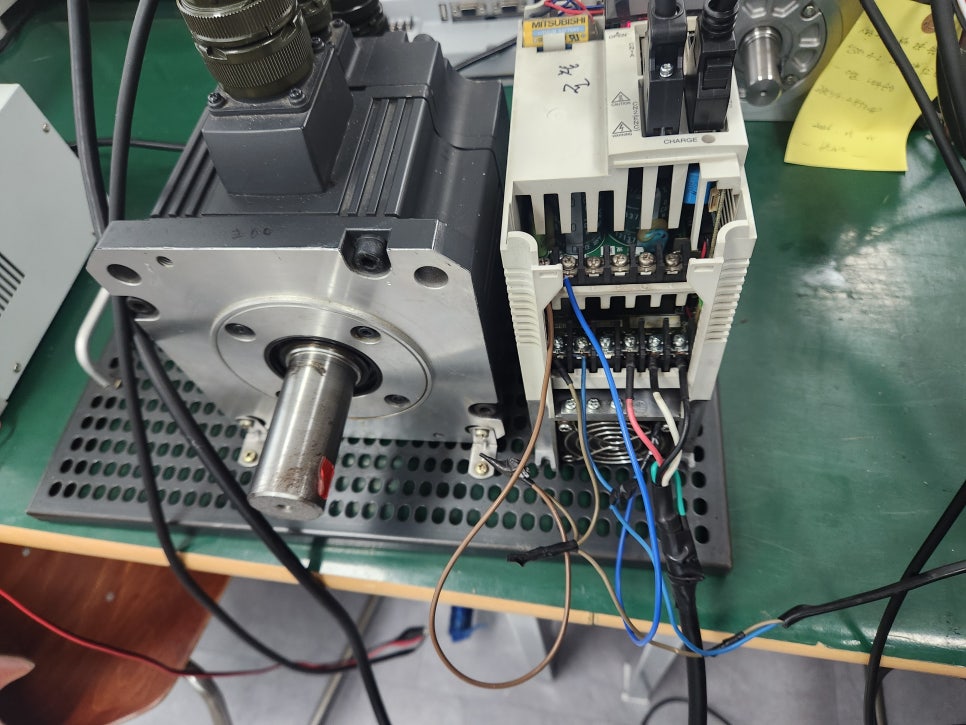

경남 창원에 위치한 기업에서 입고된 미쓰비시(MITSUBISHI)의 서보드라이버 MR-J2S- 10B 20B 40B 60B 70B 100B 200B 350B 500B 700B 11KB 긴급 수리 사례입니다.

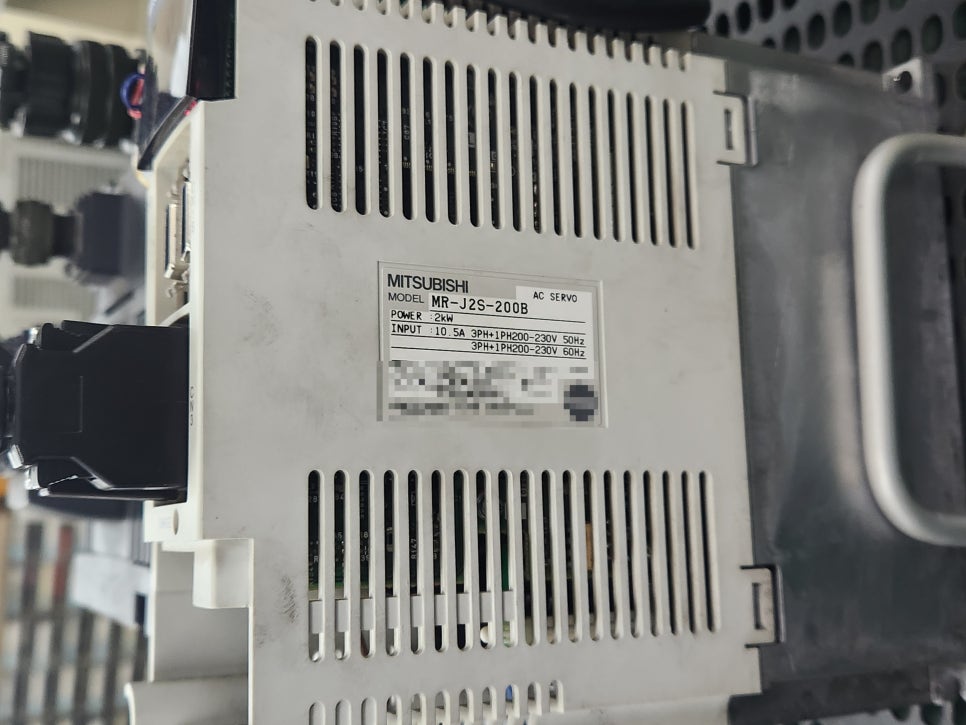

• 모델명: MR-J2S- 10B 20B 40B 60B 70B 100B 200B 350B 500B 700B 11KB
• 제조사: 미쓰비시(MITSUBISHI)
• 품목: 서보드라이버
• 증상: 알람 발생
• 수리 과정:
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
30년 경력의 전자기기 수리 전문가로서, 미쓰비시(MITSUBISHI)의 핵심 서보 드라이브 라인업인 MR-J2S-B 시리즈(10B~11KB) 전 모델에 대한 긴급 수리 솔루션 및 기술 분석 리포트를 작성해 보았습니다.
MR-J2S-B 모델은 SSCNET 광통신 기반의 정밀 제어 드라이브로, 대용량인 11KB(11kW) 모델까지 포함된 이번 수리 요청은 생산 라인의 중추적인 역할을 하는 장비들입니다. (주)메트영남은 소용량부터 초대용량까지 전 라인업의 핵심 부품을 상시 보유하여 당일 긴급 복구를 지원합니다.
⚡ MITSUBISHI MR-J2S-B 시리즈 긴급 수리 리포트
1. 🛠️ 주요 고장 증상 및 기술적 원인 (Technical Analysis)
- 초대용량(11KB) 파워 모듈 및 컨버터 파손:
- 현상: 전원 인가 시 차단기가 내려가거나 AL.30(과전류) 발생.
- 원인: 고전력을 처리하는 대용량 IGBT 모듈 또는 다이오드 모듈의 절연 파괴. 특히 11kW급은 발열로 인한 소자 열화가 심합니다.
- 수리: 대용량 파워 모듈을 신품으로 교체하고, 냉각 팬(Fan) 오버홀 및 방열판 서멀 컴파운드 재도포를 통해 방열 성능을 극대화합니다.
- SSCNET 광통신 인터페이스 불량 (AL.8E):
- 현상: 통신 연결 안 됨 또는 간헐적인 데이터 송수신 오류 발생.
- 원인: 내부 광송수신 모듈(Fiber Optic Module)의 광량 저하 또는 통신 컨트롤러 IC의 서지 손상.
- 수리: 통신 칩셋 및 보호 소자를 교체하고, 실제 PLC와 광케이블로 연결하여 데이터 패킷 손실 여부를 정밀 테스트합니다.
- 제어 전원 SMPS 및 로직 전압 리플:
- 현상: 알람이 리셋되지 않거나 화면 표시 장치(7-Segment)가 흐릿하게 나옴.
- 원인: 로직 보드에 전원을 공급하는 평활 콘덴서의 전해액 건조. 10년 이상 사용 시 필연적으로 발생하는 증상입니다.
- 수리: 산업용 고내구성 콘덴서로 전량 교체(Overhaul)하여 제어 회로의 동작 안정성을 확보합니다.
📋 2. 자주 묻는 질문 (FAQ) - 실무 Top 5
- Q1. 11kW(11KB)와 같은 대용량 모델도 당일 수리가 가능한가요?
- A: 네, (주)메트영남은 초대용량 서보에 들어가는 특수 파워 모듈과 대용량 콘덴서 재고를 보유하고 있어 긴급 수리가 가능합니다.
- Q2. AL.32(과전압) 알람이 뜨는데 외부 제동 저항 문제일까요?
- A: 외부 저항 단선일 수도 있지만, 드라이브 내부의 제동용 FET나 전압 감지 회로가 고장 난 경우가 많습니다.
- Q3. 수리 후 파라미터가 날아가지 않을까요?
- A: 하드웨어 수리 시 데이터 저장용 Flash 메모리는 보존되므로 기존 설정 그대로 사용하실 수 있습니다.
- Q4. 배터리 알람(AL.E6)이 뜨는데 장비를 끈 채로 보내도 되나요?
- A: 전원을 끈 채로 배터리가 방전되면 원점 데이터가 사라집니다. 가급적 전원을 켠 상태에서 배터리를 교체하거나, 수리 입고 시 원점 재설정이 필요할 수 있음을 인지하셔야 합니다.
- Q5. 단종 모델인데 수리 후 얼마나 더 쓸 수 있나요?
- A: 소모성 부품을 전체 교체하는 오버홀 수리를 받으시면 관리 상태에 따라 5~10년 이상 수명 연장이 가능합니다.
🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)
| 고장 증상 | 주요 원인 및 점검 사항 | 전문가 조언 |
| AL.30 (과전류) | IGBT 모듈 단락 및 게이트 회로 소손 | 핵심: 출력 단자(U, V, W) 간 저항 균형 측정 필수 |
| AL.32 (과전압) | 내부 제동 FET 파손 및 회생 저항 단선 | 감속 시 전압 피크(Peak)를 견디지 못하는 회로 보강 수리 |
| AL.8E (통신 에러) | SSCNET 광케이블 및 통신 IC 불량 | 커넥터 핀 오염 세정 및 통신 칩셋 교체 |
| 전원 무감 (No Display) | 내부 제어 SMPS 및 돌입 전류 방지 저항 파손 | 주회로 충전용 릴레이와 돌입 저항의 동작 여부 확인 |
🚨 4. MR-J2S-B 전 라인업 주요 알람 코드 및 대응
- AL.10 (저전압): 주회로 전압 부족. (전원 결상 및 마그네트 스위치 점검)
- AL.16 (엔코더 에러): 엔코더 통신 이상. (모터 케이블 및 수신 회로 점검)
- AL.30 (회생 이상): 회생 제동 에너지 과다. (내부 제동 회로 수리 필요)
- AL.45 (소자 과열): 파워 모듈 온도 상승. (냉각 팬 교체 및 이물질 제거)
- AL.50 (과부하): 모터 정격 토크 초과. (기계적 부하 및 브레이크 점검)
💡 전문가의 조언
"MR-J2S-B 시리즈는 용량에 관계없이 정밀함이 생명입니다. 특히 11KB와 같은 대용량 모델은 작은 회로 결함이 큰 폭발이나 화재로 이어질 수 있습니다. 30년 전문가의 안목으로 미세한 소자 열화까지 잡아내어, 귀사의 생산 라인이 다시 힘차게 가동되도록 완벽한 복구를 약속드립니다."
