(주)동광전자 (DONG KWANG)의 소방수신기파워 PT9610 메뉴얼



• 모델명: PT9610



• 제조사: (주)동광전자 (DONG KWANG)



• 품목: 소방수신기파워



• 증상:



• 수리 과정:



(주)동광전자 (DONG KWANG) 소방수신기파워 PT9610 메뉴얼 다운로드

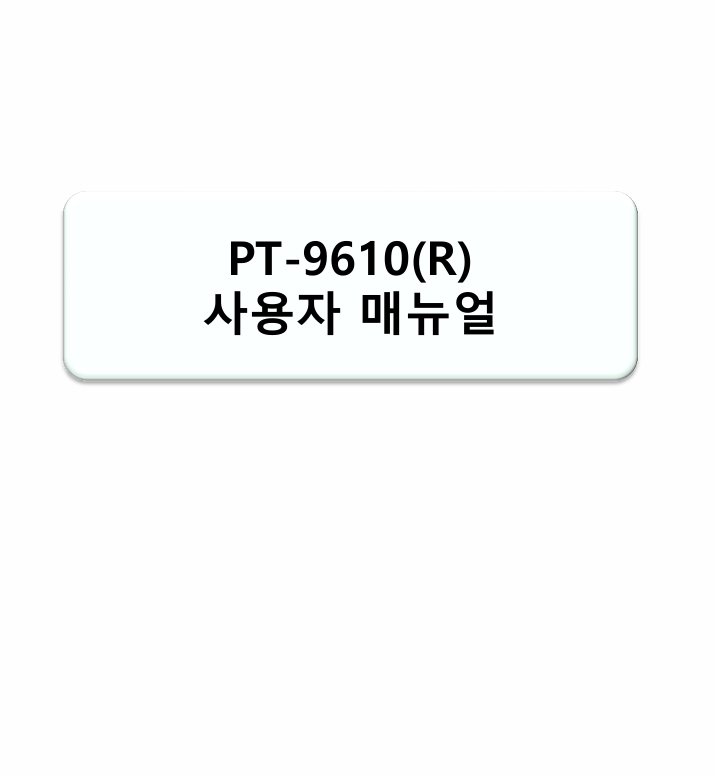

PT9610 메뉴얼.pdf

1.17MB





30년 경력의 전자기기 수리 전문가로서, 소방 및 산업 설비에서 널리 사용되는 PT9610 (디지털 복합 화재 수신기/컨트롤러) 모델의 핵심 기능과 실무 관리 포인트를 정리해 보았습니다.



PT9610은 다수의 감지기 라인을 제어하고 화재 신호를 분석하여 경보 및 소화 설비를 작동시키는 정밀 장비입니다. 장시간 운용 시 전원부 노후와 통신 모듈 오류가 주요 점검 대상입니다.

---

🚨 PT9610 디지털 수신기 핵심 기술 가이드

1. 🛠️ 주요 사양 및 계통 구성

• 디지털 제어 방식: 마이크로프로세서를 탑재하여 각 구역(Zone)의 상태를 실시간으로 감지하고 LCD 화면에 표시합니다.
• 다양한 연동 기능: 화재 감지 시 사이렌, 비상 방송, 유도등, 셔터 및 소화 설비와 자동으로 연동됩니다.
• 이력 관리: 화재 발생 시간 및 복구 기록을 메모리에 저장하여 사후 분석이 가능합니다.
• 자기 진단 기능: 단선, 단락 및 배터리 이상 유무를 스스로 체크하여 관리자에게 알립니다.

---

📋 2. 자주 발생하는 고장 및 현장 FAQ (Top 5)

• Q1. LCD 화면에 아무것도 나오지 않습니다 (전원 무감).
  • A: 메인 전원부(SMPS)의 휴즈 단선이나 평활 콘덴서의 수명 종료가 원인입니다. 24시간 가동되는 장비 특성상 5~7년 주기로 전원부 보수를 권장합니다.
• Q2. '배터리 이상' 경보가 계속 뜹니다.
  • A: 내부 비상용 배터리의 전압이 낮거나 충전 회로가 고장 난 경우입니다. 배터리 교체 후에도 동일하다면 수신기 내부의 충전 전압 제어부 수리가 필요합니다.
• Q3. 특정 구역에 화재 신호가 반복적으로 뜨는 '비화재보' 현상은?
  • A: 감지기 라인의 절연 저항 저하 또는 수신기 내부 입력 로직 IC의 손상일 가능성이 큽니다. 습기가 많은 현장에서 자주 발생합니다.
• Q4. 연동 설비(셔터, 방송 등)가 작동하지 않습니다.
  • A: 수신기 출력단의 릴레이(Relay) 접점이 고착되었거나 출력 제어용 TR이 소손된 상태입니다.
• Q5. 버튼 조작이 먹통이 되고 화면이 멈춥니다.
  • A: 메인 CPU 보드의 데이터 연산 오류나 시스템 클럭 이상입니다. 리셋 후에도 증상이 같다면 보드 정밀 수리가 시급합니다.

---

🛠️ 3. 주요 고장 증상별 수리 포인트

고장 현상	원인 분석	수리 전문가의 조언
시스템 전체 다운	메인 파워 서플라이 출력 불량	중요: 전원부 SMPS 오버홀 및 고내구성 소자 교체
통신 에러 (Comm.)	데이터 전송 라인 노이즈 및 IC 파손	통신 칩셋(RS-485/CAN) 교체 및 절연 상태 확인
알람 오작동	입력 포트 포토커플러 누설 전류	입력 인터페이스 회로의 노후 소자 전량 정비
화면 깨짐/흐림	LCD 드라이버 회로 및 케이블 부식	디스플레이 모듈 점검 및 메인보드 접속부 세정

---

🚨 4. 긴급 대처 및 유지보수 팁

1. 정기 점검: 최소 분기에 한 번은 테스트 버튼을 통해 각 구역의 연동 상태를 확인하십시오.
2. 먼지 제거: 내부 먼지는 정전기를 유발하여 메인 CPU를 파손시킬 수 있습니다. 주기적인 에어 클리닝이 필요합니다.
3. 예방 수리: 알람이 한 번이라도 오작동했다면 내부 소자의 수명이 다했다는 신호입니다. 대형 사고 예방을 위해 전문가의 점검을 받으십시오.

---

💡 전문가의 조언

"PT9610은 건물의 안전과 직결된 장비이므로 신뢰성이 최우선입니다. (주)메트영남은 30년 노하우로 단종된 모델의 회로도 완벽히 파악하고 있으며, 수리 후 실제 화재 신호를 모사한 풀 로드 테스트를 거쳐 출고합니다. 귀하의 소방 설비가 24시간 완벽하게 작동하도록 정밀 수리해 드리겠습니다."
