안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
야스카와(YASKAWA)의 서보드라이버 Sigma5(SGDV) 설계,보수메뉴얼



• 모델명: Sigma5(SGDV) 설계,보수메뉴얼



• 제조사: 야스카와(YASKAWA)



• 품목: 서보드라이버



• 증상:



• 수리 과정:

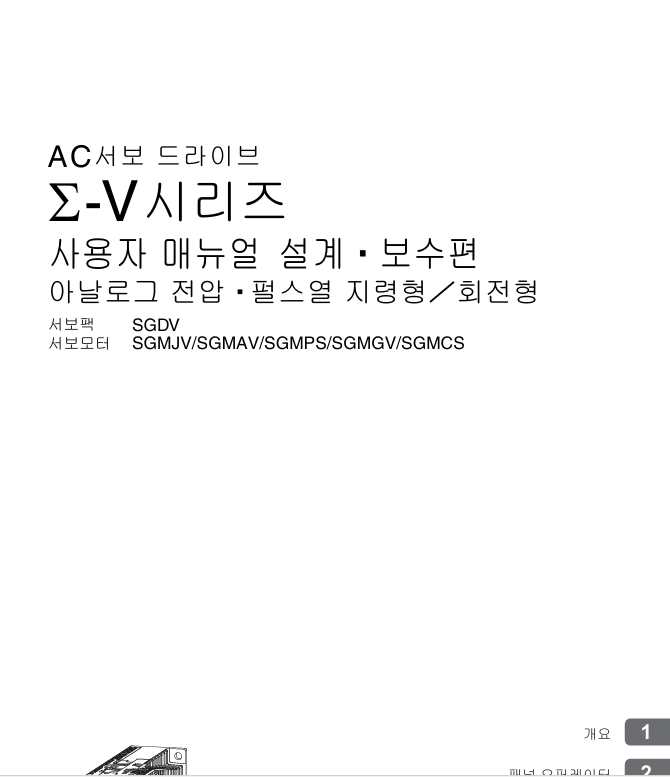

야스카와(YASKAWA) 서보드라이버 Sigma5(SGDV) 설계,보수메뉴얼 다운로드

Sigma5(SGDV) 설계,보수메뉴얼.pdf

17.83MB



30년 경력의 전자기기 수리 전문가로서, 야스카와(YASKAWA)의 베스트셀러 모델인 Sigma-5 (SGDV) 시리즈의 설계 및 보수 매뉴얼 핵심 내용을 정리해 보았습니다.



Sigma-5 SGDV는 높은 응답성과 진동 억제 기능으로 정밀 가공 기계에 널리 사용되지만, 전원부 소자의 노후화와 엔코더 통신 에러가 주요 정비 대상입니다.

---

⚡ YASKAWA Sigma-5 (SGDV) 설계 및 보수 핵심 가이드

1. ⚙️ 하드웨어 설계 및 설치 (Design)

• 제어 방식: 시리얼 엔코더를 통한 고정밀 위치 제어.
• 통신 인터페이스:
  • SGDV-□□□A01A: 아날로그 전압/펄스열 지령 타입.
  • SGDV-□□□E01A: MECHATROLINK-II 통신 타입.
  • SGDV-□□□A11A: MECHATROLINK-III 통신 타입.
• 밀착 설치: 'Side-by-Side' 설치 시 주위 온도 조건(0~55℃)을 반드시 준수해야 하며, 방열판 먼지 축적에 주의하십시오.

---

📋 2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 'A.b31' (전류 검출 이상) 알람이 뜨면서 멈춥니다.
  • A: 서보 앰프 내부의 전류 센서 회로 소손 또는 IGBT 파워 모듈의 불평형입니다. 하드웨어 수리가 필요합니다.
• Q2. 모터가 정지해 있는데 '윙~' 하는 고주파음이 납니다.
  • A: 기계 공진 주파수와 게인이 맞지 않는 경우입니다. [Pn10B] 필터 조정이나 '원터치 튜닝'을 통해 공진을 억제하십시오.
• Q3. 'A.100' (과전류) 알람 발생 시 체크할 점은?
  • A: 출력 배선(U, V, W)의 지락 또는 서보 앰프 내부 파워 소자 단락을 확인하십시오. 모터를 분리하고 전원을 켰을 때도 발생하면 앰프 고장입니다.
• Q4. 'A.CC0' (회전수 상한 이상) 알람은 무엇인가요?
  • A: 파라미터로 설정된 최대 회전수를 초과했거나, 엔코더 데이터에 노이즈가 유입되어 속도 튀는 현상이 발생한 것입니다.
• Q5. PC 연결 소프트웨어는 무엇을 쓰나요?
  • A: **SigmaWin+**를 사용하십시오. 파라미터 백업, 모니터링, 알람 이력 확인에 필수적입니다.

---

🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

알람 코드	고장 내용	수리 전문가의 조언
A.410 (과부하)	모터에 무리한 힘이 가해짐	기계적 고착 확인 또는 서보 앰프 내부 전류 제어부 점검
A.b11 (속도 지령 이상)	아날로그 입력 회로 불량	제어 보드의 A/D 컨버터 회로 및 오퍼레이셔널 앰프 수리
A.810 (엔코더 이상)	엔코더 통신 데이터 오류	핵심: 엔코더 케이브 실드 처리 확인 및 드라이브 수신 칩셋 점검
A.F10 (주회로 저전압)	입력 전압 부족 및 콘덴서 열화	예방 정비: 내부 평활 콘덴서(Capacitor) 전량 교체(오버홀) 권장
LBB (배터리 저하)	절대치 엔코더 배터리 전압 낮음	전원이 켜진 상태에서 즉시 신품 배터리로 교체하십시오.

---

🚨 4. Sigma-5 주요 알람 코드 요약 (TOP 5)

1. A.100 (Overcurrent): 출력 전류가 비정상적으로 높음 (파워 소자 점검).
2. A.400 (Overload): 과부하 운전 (모터 용량 및 기계 부하 점검).
3. A.710 / A.720 (Regeneration): 회생 저항 과열 또는 회생 에너지 과다.
4. A.840 (Encoder Comm. Error): 서보 드라이브와 모터 간 통신 단절.
5. A.b31 / A.b32 (Current Detection): 내부 전류 검출 회로의 고장.

---

💡 전문가의 조언

"Sigma-5 (SGDV) 시리즈는 내구성이 매우 좋지만, 10년 가까이 사용하면 내부 전원부 콘덴서가 부풀어 오르거나 전해액이 새어 나와 로직 보드를 부식시킵니다. A.F10이나 A.b31 같은 알람이 보이기 시작하면 장비가 완전히 멈추기 전 예방 정비를 받는 것이 생산 손실을 막는 가장 현명한 방법입니다. 30년 전문가의 안목으로 신품과 같은 성능으로 복구해 드리겠습니다."
