현대의 인버터 N800S 메뉴얼



• 모델명: N800S



• 제조사: 현대



• 품목: 인버터



• 증상:



• 수리 과정:

현대 인버터 N800S 메뉴얼 다운로드

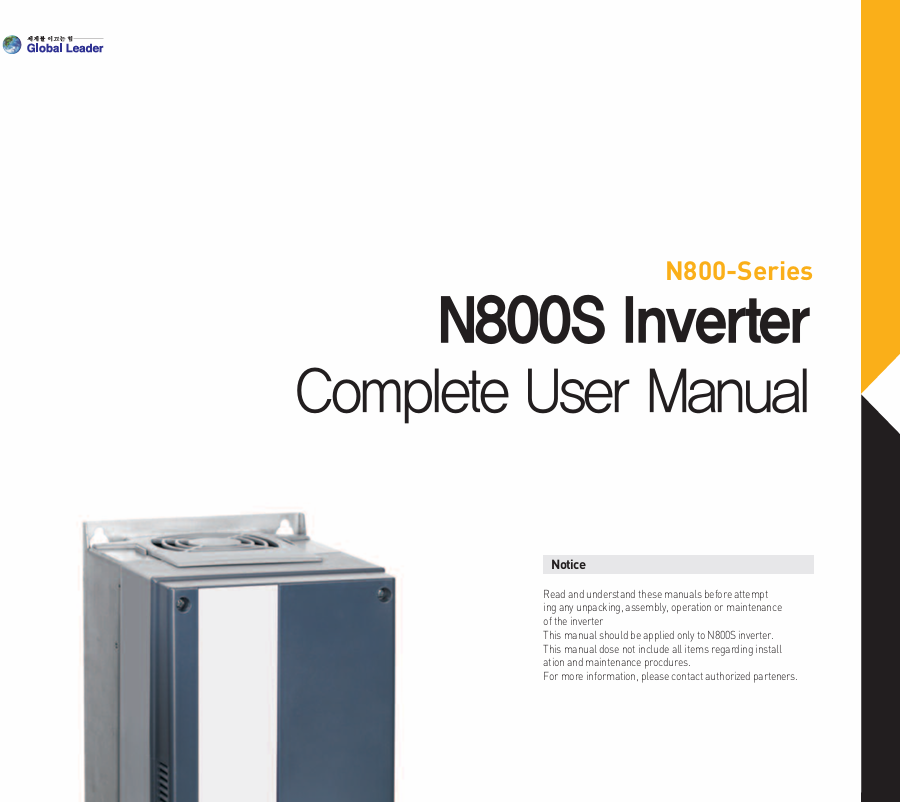

N800S Inverter Complete User Manual_Ver.1.pdf

12.96MB



30년 경력의 전자기기 수리 전문가로서, 현대 N800S 시리즈 인버터의 Complete User Manual (Ver.1)을 바탕으로 현장 실무에서 가장 중요한 핵심 내용과 트러블슈팅 가이드를 정리해 보았습니다.



현대 N800S는 컴팩트한 사이즈에 강력한 성능을 갖춘 벡터 제어 인버터로, 팬/펌프 및 일반 산업용 부하에 최적화된 모델입니다.

---

⚡ 현대 N800S 인버터 핵심 기술 가이드 (Ver.1)

1. 🛠️ 하드웨어 사양 및 단자대 구성

• 제어 방식: V/f 제어 및 오픈 루프 벡터 제어 지원.
• 통신 기본 탑재: Modbus-RTU(RS-485) 통신이 기본 내장되어 상위 제어기(PLC/HMI)와의 연동이 용이합니다.
• 주요 단자대:
  • L1, L2, L3: 주회로 전원 입력 (3상 200V 또는 400V급).
  • U, V, W: 모터 출력 단자.
  • S1 ~ S6: 다기능 디지털 입력 (정전/역전, 다단속도 등).
  • AI1, AI2: 아날로그 입력 (0~10V, 4~20mA 주파수 지령).

---

📋 2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 초기 전원 투입 시 'LU' (Low Voltage) 알람이 뜹니다.
  • A: 입력 전압이 낮거나 내부 DC Link 전압을 감지하는 콘덴서의 성능이 저하되었을 때 발생합니다. 입력 전압을 먼저 측정하십시오.
• Q2. 모터 방향을 바꾸고 싶은데 배선을 바꿔야 하나요?
  • A: 아닙니다. 파라미터 설정을 통해 소프트웨어적으로 회전 방향을 변경하거나, 제어 단자대(S1/S2 등)의 신호를 통해 변경 가능합니다.
• Q3. 주파수가 외부 볼륨(가변저항)으로 조절되지 않습니다.
  • A: 주파수 설정 소스 파라미터가 '외부 아날로그 입력'으로 설정되어 있는지 확인하십시오.
• Q4. 인버터에서 '삐-' 하는 고주파 소음이 심합니다.
  • A: 캐리어 주파수(Carrier Frequency) 파라미터 값을 조절하면 소음을 줄일 수 있으나, 너무 높이면 인버터 발열이 심해질 수 있습니다.
• Q5. 'OC' (Overcurrent) 알람이 가동 중에 자주 발생합니다.
  • A: 가속 시간이 너무 짧거나 부하가 급격히 변하는 경우입니다. 가속 시상수를 늘리거나 토크 부스트 값을 조정해 보십시오.

---

🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	전문가 조언
OC (과전류)	출력측 단락 또는 IGBT 모듈 파손	핵심: 모터 분리 후에도 알람 발생 시 내부 파워 모듈 수리 필요
OV (과전압)	감속 시 회생 에너지 과다	제동 저항(Braking Resistor) 장착 및 감속 시간 연장 검토
OH (과열)	냉각 팬 정지 또는 방열판 먼지 퇴적	예방: 6개월 단위의 에어 세정과 팬 동작 확인 필수
OL (과부하)	모터 용량 부족 또는 기계적 구속	기계측 베어링 및 부하 상태 점검

---

🚨 4. 상위 5가지 주요 알람 코드 및 대응

1. OC (Overcurrent): 출력 전류가 정격의 200% 초과. (IGBT 및 전류 센서 점검)
2. OV (Overvoltage): DC 전압이 한계치 초과. (회생 제동 회로 점검)
3. LU (Low Voltage): 입력 전압 부족. (전원 계통 및 평활 콘덴서 점검)
4. OH (Overheat): 방열판 온도 과승. (냉각 팬 및 주위 온도 점검)
5. EF (External Fault): 외부 비상 정지 신호 입력. (외부 제어 회로 점검)

---

💡 전문가의 조언

"N800S 인버터는 신뢰성이 높지만, 현장의 먼지와 습기에는 장사가 없습니다. 특히 전원부 콘덴서는 소모품이므로 5~7년 주기로 교체해주는 것이 급작스러운 공정 중단을 막는 지름길입니다. 30년 전문가의 안목으로 미세한 성능 저하까지 잡아내어, 귀사의 설비가 24시간 안정적으로 가동되도록 완벽히 관리해 드리겠습니다."
