컨트롤러 BRICK CONTROLLER HRM(메뉴얼) 메뉴얼 다운로드
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.

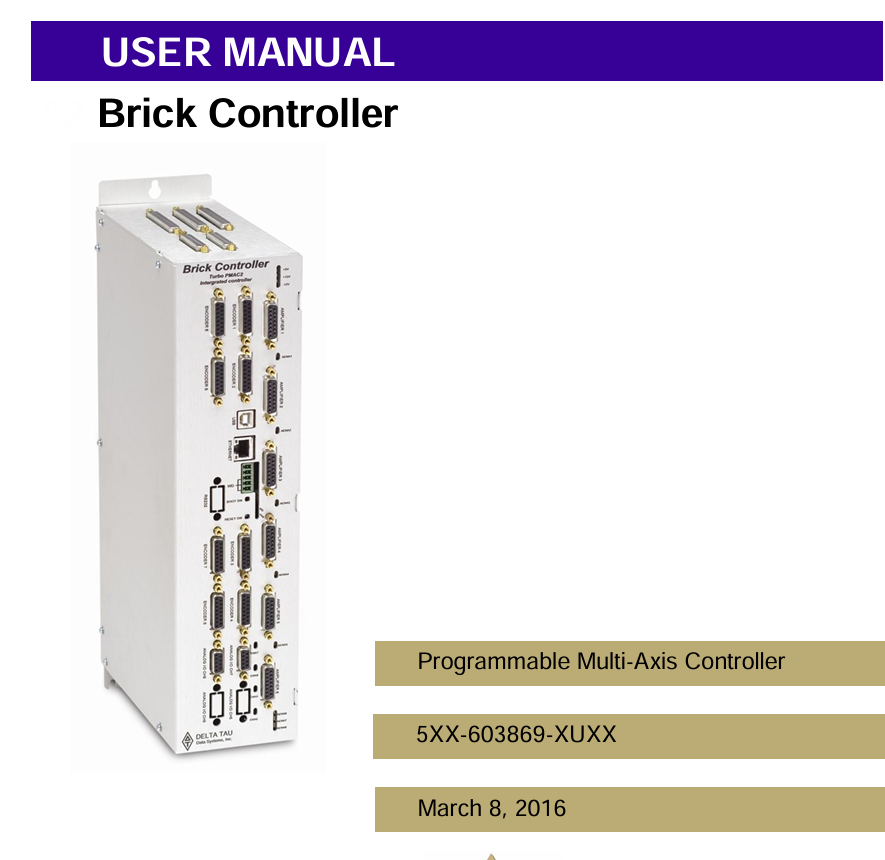

컨트롤러 BRICK CONTROLLER HRM(메뉴얼)
• 모델명: BRICK CONTROLLER HRM(메뉴얼)
• 제조사:
• 품목: 컨트롤러
• 증상:
• 수리 과정: [수리방법]
30년 경력의 전자기기 수리 전문가로서, 오티스(OTIS) 엘리베이터의 핵심 제어반 등에 사용되는 BRICK CONTROLLER HRM (High Resolution Module)의 매뉴얼 주요 설정과 현장 엔지니어를 위한 긴급 점검 포인트를 정리해 보았습니다.
HRM 브릭 컨트롤러는 정밀한 속도 제어와 고해상도 피드백을 처리하는 모듈로, 승강기의 승차감과 정지 정밀도를 결정짓는 매우 중요한 장치입니다. (주)메트영남의 수리 노하우를 담아 실무 중심의 가이드를 구성했습니다.
🏗️ BRICK CONTROLLER HRM 핵심 매뉴얼 및 점검 가이드
1. 🛠️ 주요 기능 및 사양 (Technical Overview)
- 용도: 엘리베이터 권상기 모터의 고해상도 인코더 신호 처리 및 전류 제어.
- 통신: CAN 통신 또는 전용 시리얼 통신을 통해 메인 제어반(MCB)과 데이터 송수신.
- 보호 기능: 과전류(OC), 저전압(UV), 인코더 에러(ENC), 온도 과부하 보호 회로 내장.
📋 2. 매뉴얼에서 가장 많이 궁금해하는 내용 Top 5
현장 점검 및 셋업 시 엔지니어들이 가장 자주 확인하는 항목들입니다.
- Q1. 인코더 관련 알람(ENC Error)이 뜰 때 확인법은?
- A: 매뉴얼의 'Encoder Wiring' 섹션을 참고하여 A, B상 신호선뿐만 아니라 실드(Shield) 처리 상태를 확인하십시오. HRM 모듈은 미세한 노이즈에도 민감하므로 접지 불량 시 간헐적인 정지 사고가 발생합니다.
- Q2. 모터 가동 시 소음이나 진동이 심할 때 설정은?
- A: 매뉴얼의 [Gain Tuning] 파라미터를 확인하십시오. 특히 부하(Load) 변화에 따른 응답성 설정이 틀리면 승차감이 나빠집니다. (주)메트영남은 수리 후 정밀 계측기로 출력 파형의 왜곡 여부를 반드시 검수합니다.
- Q3. 통신 불량(Communication Lost) 시 체크리스트는?
- A: 모듈 전면의 상태 LED를 확인하십시오. 통신 전압(DC 5V/24V)이 불안정하면 메인 보드와의 동기화가 깨집니다. 내부 통신 드라이버 IC의 소손 여부를 점검해야 합니다.
- Q4. 파라미터 백업 및 복사는 어떻게 하나요?
- A: 전용 서비스 툴(Service Tool)을 연결하여 'Data Backup' 메뉴를 사용합니다. 모듈 교체 시 기존 데이터를 그대로 옮겨야 별도의 시운전 없이 가동이 가능합니다.
- Q5. 전원 인가 시 'No Display' 또는 무반응 상태입니다.
- A: 내부 SMPS(전원 공급 회로)의 다이오드나 콘덴서가 터졌을 가능성이 높습니다. 24시간 가동되는 브릭 컨트롤러 특성상 열화에 의한 고장이 잦습니다.
🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)
30년 전문가의 시각에서 본 HRM 브릭 컨트롤러의 주요 결함 징후입니다.
| 고장 증상 | 주요 원인 및 점검 사항 | 전문가 조언 |
| 출력 전압 불안정 | 내부 평활 콘덴서 용량 감퇴 | 오버홀 필수: 105°C급 장수명 콘덴서로 교체하여 수명 연장 |
| 인코더 신호 유실 | 입력단 포토커플러 또는 비교기 IC 불량 | 신호 파형 정밀 측정 후 미세 소자 단위 교체 실시 |
| 간헐적 시스템 셧다운 | 냉납(Cold Joint) 및 기판 패턴 부식 | 고성능 리워크 장비로 칩셋 리플로우 및 절연 코팅 보강 |
| 과전류(OC) 알람 | 전류 센서(CT) 또는 파워 소자 특성 변화 | 파워 라인 정밀 점검 및 보호 회로 소자 보정 |
💡 전문가의 조언
"BRICK CONTROLLER HRM은 승강기 제어의 핵심 두뇌 중 하나입니다. 단순히 동작만 되게 하는 수리는 현장에서 재고장을 유발할 수 있습니다. 특히 인코더 피드백 회로는 미세한 오차만 있어도 승차감 저하로 이어집니다. 30년 전문가의 안목으로 파손된 소자뿐만 아니라 노후된 주변 회로까지 싹 정비하여, 귀사의 승강기가 다시 안전하고 부드럽게 운행될 수 있도록 복구해 드립니다."
🛠️ 메트영남 산업용 자동화 기기 정밀 수리 안내
HMI · 인버터 · CNC · 소방수신기 전문 수리
저희 메트영남은 오랜 경험과 노하우를 바탕으로 단종된 구형 모델부터 최신 스마트 팩토리 장비까지 정밀 점검 및 수리를 진행하고 있습니다. 현재 저희가 주로 취급하며 수리 실적이 많은 주요 모델 리스트를 안내해 드립니다. 아래 리스트에 없는 모델도 점검 가능하니 언제든 문의주세요!
📺 HMI / 터치판넬 / 모니터 수리
"화면 불량, 터치 인식 안 됨, 백라이트 교체, 통신 에러 수리 전문"
- M2I (엠투아이): XTOP10TV-ED, XTOP08TV-ED, XTOP07TW-LD, XTOP05TQ-ED, TOP6SAS
- Pro-face (프로페이스): GP-4501T (PFXGP4501TAA), GP-4311HT, GP2301-SC41, GP2301-TC41, GP470-EG11
- Mitsubishi (미쓰비시): GOT1000 시리즈, GT2712-STBD, GT1150-QLBD, A970GOT-SBA
- Weintek (이지뷰): MT8102iE, MT8101iE, MT8100iE
- LS / 기타: XP80-TTA, XP50-TTA, UG221H-LR4 (Hakko), GK070-WST20
🔌 인버터 & 서보 드라이브 (Inverter / Servo)
"과전류(OC), 과전압(OV), 파라미터 설정 오류, 전원 불량 수리"
- LS 일렉트릭: SV370iP5A-40, SV110iG5A-4, SV185iV5-2DB, SV300IS5-4NU, SV015FP5-2
- Siemens (지멘스): 6SE6440-2UD21-5AA1 (MM440), 6SN1130, 6SN1123 시리즈
- Delta (델타): VFD150F43A, VFD110V43A, ASDA-B2 (서보)
- Yaskawa (야스카와): Varispeed G7, SG2228G
- 기타: HIVD 700G/900G, FR-A520, FR-E520 (미쓰비시)
⚙️ CNC / 화낙(FANUC) 관련 부품
"구형 CRT 모니터 LCD 개조 및 제어 보드 수리"
- FANUC 모니터: A61L-0001-0092, 0093, 0095, 0096, 0097, 0090, 0086, 0076, 0116
- FANUC 제어부: A02B-0309-B520, A02B-0319-B500, A06B-6140-H011, 6117-H207, 6117-H105
- 범용 모니터: MDT947B-1A, D9MM-11A, FPM-2150
🌡️ 산업용 제어기 & 특수 장비 (Controller)
- 온도조절기: HANYOUNG NUX TD500 CE, TEMP880, HTC-3000, dtc-6000/7000
- 펌프/밸브 제어: PumpNics(펌프닉스), MCU-100D, MCU200, DCU-2A
- 통신/보안: ETOS-TS, AhnLab TrusGuard 50A, TiFRONT-F26P
- 프로그래머: BeeProg2c, BeeProg2, BeeProg+
💡 메트영남 핵심 수리 가이드 (고객 필수 확인)
| 구분 | 주요 내용 |
| 5대 주요 고장 증상 | 1. 전원 불량 2. 과전류(OC) 알람 3. 과전압(OV) 알람 4. 통신 에러 5. 화면/터치 작동 불능 |
| 자주 묻는 질문 (FAQ) | Q: 단종 모델 수리 되나요? → A: 네, 전문입니다. Q: 설정값 지워지나요? → A: 백업 후 복구해 드립니다. Q: 당일 수리 되나요? → A: 긴급 건 우선 처리합니다. |
| 주요 알람 코드 | OC: 과전류(IGBT 점검) / OV: 과전압(제동 저항 점검) / LV: 저전압(커패시터 점검) / OH: 과열(냉각팬 점검) |
🛠️ 메트영남 수리 서비스 프로세스
- 상담 접수: 모델명과 고장 증상을 말씀해 주세요.
- 정밀 진단: 입고된 제품의 회로 분석 및 불량 소자 파악.
- 수리 진행: 정품 소자 사용 및 노후 소자 예방 정비 실시.
- 테스트 후 출고: 충분한 에이징 테스트 후 안전하게 발송.
[수리 문의 및 접수]
- 업체명: 메트영남 (010-7920-1272)
- 주요 수리 품목: 인버터, HMI, PLC, CNC, 소방수신기 파워, 산업용 PC 등
- 특징: 긴급 수리 대응 가능, 단종 모델 전문 정밀 수리
메트영남은 현장의 멈춤 없는 가동을 위해 최선을 다합니다. 장비에 문제가 생기면 언제든 위 번호로 연락 주시기 바랍니다.
