LS산전 인버터 iS7 사용설명서 kor 메뉴얼 다운로드
안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.

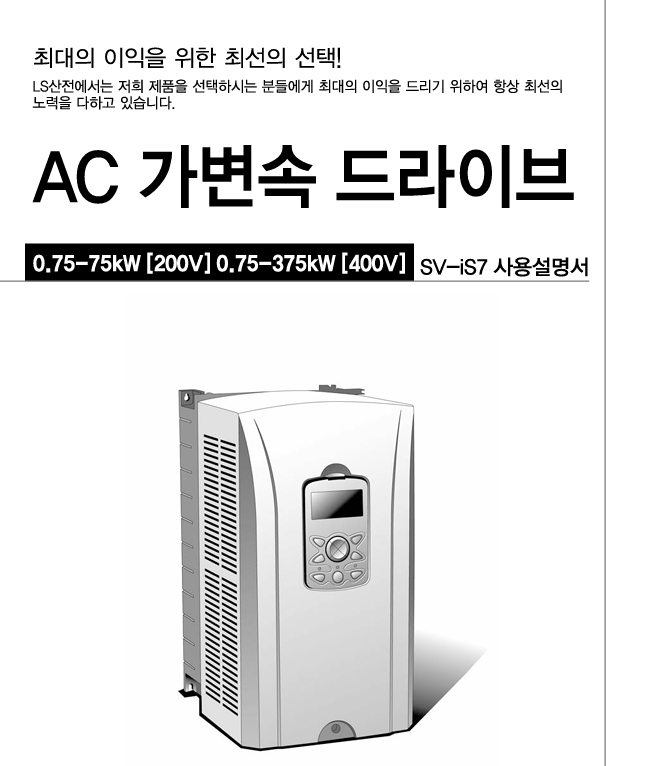

LS산전의 인버터 iS7 메뉴얼
• 모델명: iS7
• 제조사: LS산전
• 품목: 인버터
• 증상:
• 수리 과정:
30년 경력의 전자기기 수리 전문가로서, LS ELECTRIC(구 LS산전)의 고성능 벡터 제어 인버터인 iS7 시리즈 국문 사용설명서의 핵심 요약과 현장 엔지니어가 반드시 알아야 할 실무 포인트를 정리해 보았습니다.
iS7은 강력한 토크 제어와 다양한 통신 옵션을 지원하여 크레인, 엘리베이터, 권취기 등 정밀한 제어가 필요한 곳에 주로 사용됩니다. 매뉴얼의 방대한 내용 중 초기 셋업과 유지보수에 필수적인 5가지 핵심 사항을 중심으로 안내해 드립니다.
⚡ LS ELECTRIC iS7 인버터 핵심 가이드 (국문 요약)
1. 🛠️ 초기 구동을 위한 필수 5단계 (Quick Start)
매뉴얼의 [PAR -> DRV (드라이브 그룹)] 메뉴에서 가장 먼저 설정해야 할 항목들입니다.
- 주파수 설정 (Freq Ref): 0(키패드-1), 2(V1 단자 0~10V), 4(I2 단자 4~20mA) 중 선택.
- 운전 지령 (Cmd Source): 0(키패드), 1(Fx/Rx 단자대) 중 선택.
- 가감속 시간 (Acc/Dec Time): 부하의 관성에 맞게 가속(ACC) 및 감속(dEC) 시간을 설정합니다.
- 모터 용량 설정 (Rated Curr): 모터 명판의 정격 전류를 입력하여 전자 서멀 보호 기능을 활성화합니다.
- 오토 튜닝 (Auto Tuning): 벡터 제어 모드 사용 시 필수이며, 모터 회전(Rotation) 또는 정지(Standstill)형 중 선택하여 실시합니다.
📋 2. 매뉴얼에서 가장 궁금해하는 내용 Top 5
현장 엔지니어들이 iS7 매뉴얼을 보며 가장 자주 문의하는 실무 FAQ입니다.
- Q1. 'OCT' (Overcurrent) 알람이 뜨면서 정지합니다.
- A: 과전류 알람입니다. 가감속 시간이 너무 짧거나, 모터 절연 파손 또는 인버터 내부 파워 모듈(IGBT) 손상을 점검해야 합니다.
- Q2. 'LV' (Low Voltage) 알람이 발생하고 조작이 안 됩니다.
- A: 저전압 알람입니다. 입력 전압 부족이나 내부 DC Link 평활 콘덴서의 수명이 다해 전압 유지가 안 될 때 발생합니다.
- Q3. 외부 볼륨(가변저항)으로 속도 조절이 안 됩니다.
- A: 매뉴얼의 단자대 배선도를 참고하여 V1, VR, CM 단자 연결을 확인하고, 파라미터 Frq가 2(V1)로 설정되었는지 체크하십시오.
- Q4. 파라미터 설정을 변경했는데도 적용이 안 됩니다.
- A: iS7은 인버터가 정지(Ready) 상태일 때만 대부분의 설정 변경이 가능합니다. 운전 중에는 수정이 제한되는 항목이 많습니다.
- Q5. 모든 설정을 공장 출하 상태로 초기화하고 싶습니다.
- A: PAR -> CFG (구성 그룹) 메뉴에서 Parameter Read/Write/Initialize 항목을 찾아 All Parameter Init을 실행하십시오.
🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)
30년 전문가의 시각에서 본 iS7의 주요 결함 징후입니다.
| 고장 증상 | 주요 원인 및 점검 사항 | 전문가 조언 |
| GFT (Ground Fault) | 출력측 지락(누전) 또는 전류 센서(CT) 불량 | 모터 케이블 절연 측정 및 내부 CT 회로 점검 |
| OHT (Overheat) | 냉각 팬 고장 및 히트싱크 먼지 오염 | 노후 장비 필수: 냉각 팬 신품 교체 및 정밀 세정 |
| ETH (Electronic Thermal) | 모터 과부하 또는 정격 전류 설정 오류 | 부하 상태 점검 및 파라미터 재설정 |
| HWt (Hardware Fault) | 제어 보드 또는 게이트 구동 회로 이상 | 긴급: 내부 전원부 SMPS 및 로직 회로 정밀 수리 필요 |
💡 전문가의 조언
"iS7은 고사양 모델인 만큼 내부 제어 로직이 매우 정밀합니다. 매뉴얼상의 설정 변경으로 해결되지 않는 '간헐적 알람'이나 '통신 불량'은 내부 제어 보드의 전원 노이즈나 커플러 소자의 열화가 원인인 경우가 많습니다. 30년 전문가의 안목으로 미세한 파형 왜곡까지 잡아내어, 귀사의 설비가 다시 신품급 컨디션으로 돌아갈 수 있도록 완벽히 복구해 드립니다."
