안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.

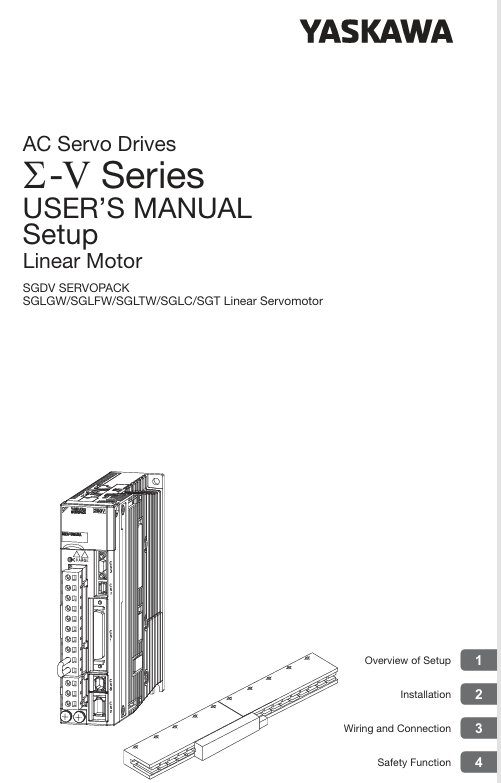

야스카와(YASKAWA)의 서보드라이버 AC_Servo_Drives_Σ(Sigma)-V_Series_USER’S_MANUAL_Setup_Linear_Motor 메뉴얼



• 모델명: AC_Servo_Drives_Σ(Sigma)-V_Series_USER’S_MANUAL_Setup_Linear_Motor



• 제조사: 야스카와(YASKAWA)



• 품목: 서보드라이버



• 증상:



• 수리 과정:

야스카와(YASKAWA) 서보드라이버 AC_Servo_Drives_Σ(Sigma)-V_Series_USER’S_MANUAL_Setup_Linear_Motor 메뉴얼 다운로드

AC_Servo_Drives_Σ(Sigma)-V_Series_USER’S_MANUAL_Setup_Linear_Motor.pdf

5.55MB

30년 경력의 전자기기 수리 전문가로서, 야스카와(Yaskawa)의 고성능 리니어 서보 시스템인 Σ-V(시그마-5) 시리즈 리니어 모터 매뉴얼의 핵심 설정 방법과 현장 엔지니어가 반드시 알아야 할 고장 진단 포인트를 정리해 보았습니다.



리니어 모터는 일반 회전형 모터와 달리 자석 레일과 가동자 사이의 정밀한 갭(Gap) 조정과 리니어 엔코더(스케일) 설정이 수명의 70%를 결정합니다. (주)메트영남의 노하우를 담아 매뉴얼의 방대한 내용 중 핵심만 짚어드리겠습니다.

---

🚀 Yaskawa Σ-V 시리즈 리니어 모터 셋업 핵심 가이드

1. 🛠️ 초기 셋업 시 필수 체크리스트 (Setup Flow)

매뉴얼의 'Setup' 섹션에서 가장 중요한 3단계입니다.

1. 모터 파라미터 자동 설정 (Motor Parameter Write):
   • 리니어 모터는 가동자의 모델에 따라 전기적 특성이 다릅니다. 엔지니어링 툴인 SigmaWin+를 사용하여 모터 코드를 정확히 입력해야 합니다.
2. 리니어 엔코더(Scale) 설정:
   • [Pn011] 파라미터에서 리니어 스케일의 분해능(Pitch)을 반드시 일치시켜야 합니다. 이 설정이 틀리면 모터가 폭주(Runaway)하거나 A.040 알람이 발생합니다.
3. 극성 검색 (Polarity Search):
   • 리니어 모터는 회전형과 달리 원점 복귀 전 자석의 위치를 파악하는 '극성 검색' 과정이 필수입니다. [Pn080] 설정을 통해 안전한 검색 스트로크를 확보하십시오.

---

📋 2. 매뉴얼에서 가장 궁금해하는 내용 Top 5

현장에서 리니어 서보를 셋업하며 가장 자주 묻는 질문들입니다.

• Q1. 전원을 넣자마자 모터가 한쪽으로 튕겨 나가며 알람이 뜹니다.
  • A: 대부분 엔코더 위상(Phase) 설정 오류입니다. 매뉴얼의 '엔코더 방향 설정' 파라미터를 변경하거나 배선을 확인하십시오. 리니어 모터는 폭주 시 기계적 파손 위험이 크므로 반드시 브레이크나 스토퍼를 점검해야 합니다.
• Q2. A.C90 (엔코더 통신 에러)가 자주 발생하는데 원인이 뭔가요?
  • A: 리니어 스케일과 센서 헤드 사이의 이물질(먼지, 오일) 또는 갭(Gap) 불량입니다. 매뉴얼에 명시된 허용 공차(보통 0.1~0.2mm) 내로 헤드를 재조정하십시오.
• Q3. 튜닝 중에 소음과 진동이 너무 심합니다.
  • A: 리니어 모터는 강성이 높아 게인(Gain) 설정에 민감합니다. 매뉴얼의 [오토 튜닝]을 수행한 후, Pn100(속도 루프 게인)을 낮추거나 '노치 필터' 기능을 사용하여 기계적 공진을 제거해야 합니다.
• Q4. 써멀 프로텍터(Overheat) 알람이 왜 자꾸 뜨나요?
  • A: 가동자의 코일 온도 센서 배선이 잘못되었거나, 방열 구조가 부족할 때 발생합니다. 매뉴얼의 '모터 온도 센서 배선도'를 다시 확인하십시오.
• Q5. 홀 센서(Hall Sensor) 없이 운전이 가능한가요?
  • A: 네, 야스카와 Σ-V는 'S-less(센서리스) 극성 검색' 기능을 지원합니다. 단, 초기 구동 시 약간의 움직임이 발생하므로 매뉴얼의 주의사항을 숙지해야 합니다.

---

🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

30년 전문가의 시각에서 본 Σ-V 리니어 드라이브의 주요 결함입니다.

고장 증상	주요 원인 및 점검 사항	전문가 조언
A.040 (파라미터 설정 오류)	모터 코드 또는 스케일 분해능 불일치	SigmaWin+로 데이터 재기입 및 EEPROM 수리
A.320 (회생 과부하)	가감속이 너무 잦거나 외장 저항 미설치	외장 회생 저항 추가 및 파라미터 설정 확인
A.b33 (전류 감지 에러)	드라이브 내부 파워 모듈(IPM) 소손	긴급: 출력단 쇼트 점검 후 메인보드 정밀 수리 필요
A.810 (엔코더 백업 에러)	리니어 엔코더 배터리 전압 저하	전원 인가 상태에서 배터리 교체 권장

---

💡 전문가의 조언

"Σ-V 리니어 시스템은 일반 서보보다 훨씬 정밀한 피드백이 필요합니다. 매뉴얼대로 설정해도 해결되지 않는 진동이나 알람은 드라이브 내부의 전압 안정성 회로나 통신 IC의 미세 열화 때문일 수 있습니다. 30년 전문가의 안목으로 미세한 파형 왜곡까지 잡아내어, 귀사의 리니어 시스템이 다시 0.1μm의 오차도 없이 가동될 수 있도록 완벽히 복구해 드립니다."
