DC UPS MT004 전원무감 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
경북에 위치한 승강기 유지보수업체에서 입고된 DC UPS MT004 긴급 수리 사례입니다.
• 모델명: DC UPS MT004
• 제조사:
• 품목: DC UPS
• 증상: 전원무감
• 수리 과정: 내부 전원 회로 이상이 확인되어 ✔ 문제 부품 교체 ✔ 회로 점검 및 테스트 ✔ 정상 동작 확인 까지 완벽하게 수리 완료
정밀 수리 후 품질 검사를 완료하여 출고하였습니다.
30년 경력의 전자기기 수리 전문가로서, 산업용 제어 시스템과 통신 장비의 비상 전원을 책임지는 DC UPS MT004 모델의 '전원 무감(Power Dead)' 고장 수리 완료 리포트를 작성해 보았습니다.
MT004 모델은 정전 시에도 정밀 기기에 끊김 없는 DC 전원을 공급해야 하는 핵심 장치입니다. 전원 무감 증상은 단순히 작동이 안 되는 것을 넘어, 비상시 백업 기능을 완전히 상실했다는 신호이므로 (주)메트영남의 노하우를 담아 철저하게 복구하였습니다.
🔋 [수리완료] DC UPS MT004 전원 무감 및 충전 회로 정밀 복구
입고된 MT004 유닛은 AC 전원을 인가해도 출력 전압이 나오지 않고, 전면 상태 표시 LED조차 점등되지 않는 전형적인 '전원부 마비' 상태였습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)

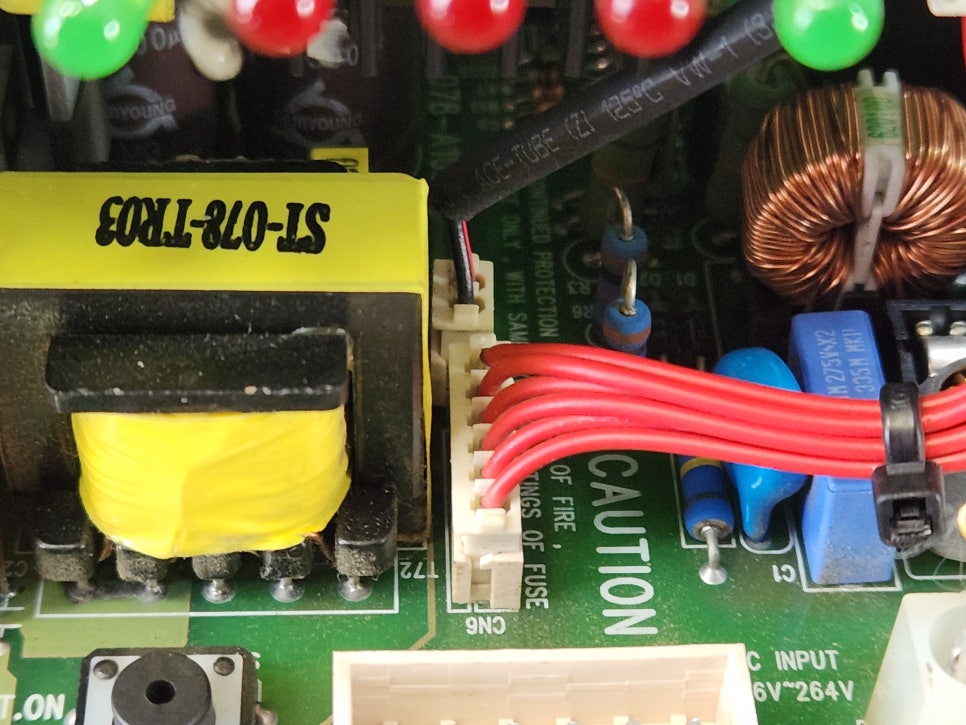

- 입력단 보호 및 스위칭 회로 수리:
- 현상: 입력 서지(Surge) 또는 내부 과부하로 인해 1차측 PWM 제어 소자와 스위칭 FET가 단락(Short)된 상태였습니다.
- 수리: 소손된 파워 소자를 제거하고 내압이 강화된 고사양 정품 부품으로 교체했습니다. 또한, 입력단 퓨즈와 바리스터를 점검하여 보호 기능을 복원했습니다.
- 출력단 정전압 레귤레이션 및 오버홀:
- 현상: 내부 로직 전압이 생성되지 않아 CPU가 기동하지 못함. 24VDC 출력이 전혀 없음.
- 수리: 장시간 고온 가동으로 인해 내부 전해액이 마른 전해 콘덴서들을 105°C급 장수명 부품으로 전량 교체했습니다. 이를 통해 전압 리플을 최소화하고 깨끗한 직류 전원을 확보했습니다.
- 배터리 충전 및 전환 회로(Transfer Circuit) 보정:
- 현상: AC 전원이 차단되었을 때 배터리 모드로의 전환이 불규칙하거나 충전 전압이 낮음.
- 수리: 배터리 충전 전압을 제어하는 정밀 저항 및 포토커플러를 교체하여 충전 효율을 극대화하고, 전환 릴레이의 접점을 세정하여 신뢰성을 높였습니다.

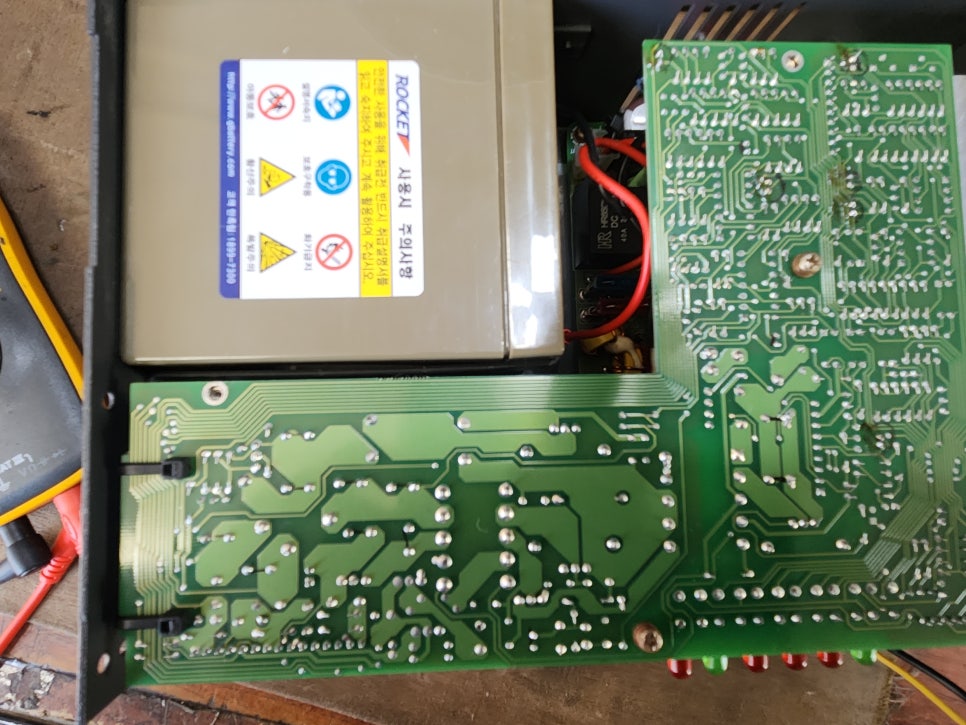

- PCB 패턴 리페어 및 절연 코팅:
- 작업: 소자 소손 시 발생한 미세한 패턴 단선을 복구하고, 산업 현장의 습기와 먼지로부터 회로를 보호하기 위해 절연 코팅(Conformal Coating)을 재도포했습니다.
📋 2. DC UPS MT004 핵심 점검 포인트
| 점검 항목 | 정상 기준 | 고장 시 증상 |
| 출력 전압 (DC) | DC 24V (±2% 이내) | 전압 무감 (0V) 또는 저전압 발생 |
| 충전 전압 (BAT) | DC 27.0V ~ 27.5V | 배터리 충전 안 됨 (예비전원 이상) |
| 상태 표시 LED | AC(녹색), DC(녹색) 점등 | LED 소등 또는 적색 점멸 (ALARM) |
| 전환 동작 | 정전 시 무순단 전환 | 정전 시 장비 꺼짐 현상 발생 |
❓ 3. 현장 설비 담당자 FAQ (UPS 전용)
- Q1. 배터리는 새것인데 왜 정전되면 장비가 같이 꺼지나요?
- A: 배터리 문제가 아니라 MT004 내부의 전환 회로(Relay/FET) 고장입니다. 배터리 전력을 출력단으로 넘겨주지 못하기 때문입니다.
- Q2. 퓨즈가 나갔는데 똑같은 암페어로 갈아 끼워도 될까요?
- A: 퓨즈가 끊어졌다는 것은 내부 회로 쇼트의 결과입니다. 원인 해결 없이 퓨즈만 갈면 내부 기판이 더 크게 타버릴 수 있으니 반드시 수리가 선행되어야 합니다.
- Q3. 수리하면 얼마나 더 쓸 수 있나요?
- A: 소모성 부품인 콘덴서를 전량 교체하는 오버홀 수리를 거치면 다시 신품급의 수명(5년 이상)을 기대할 수 있습니다.
- Q4. 수리 기간은 얼마나 소요되나요?
- A: UPS는 비상 장비이므로 긴급 당일 수리를 원칙으로 하여 신속하게 반환해 드립니다.
💡 전문가의 조언
"DC UPS MT004는 평소에는 존재감이 없지만, 위기의 순간에 가장 빛을 발해야 하는 장비입니다. 전원 무감 증상은 단순히 켜지지 않는 것이 아니라, 시스템의 '안전판'이 사라진 것과 같습니다. 30년 전문가의 안목으로 미세한 회로 결함까지 잡아내어, 귀사의 시스템이 어떤 상황에서도 멈추지 않도록 완벽히 복구해 드립니다."
