창조통신(주) 광증폭기 CJT-OPA2150: 광출력 저하 및 불안정 복구 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
충북에 위치한 산업현장에서 입고된 창조통신(주)의 광증폭기 CJT-OPA2150 긴급 수리 사례입니다.
• 모델명: CJT-OPA2150
• 제조사: 창조통신(주)
• 품목: 광증폭기
• 증상: 출력이상
• 수리 과정:
30년 경력의 전자기기 수리 전문가로서, 광통신 망의 핵심 장비인 창조통신(주) 광증폭기(Optical Pump Amplifier) CJT-OPA2150 모델의 '출력 이상' 수리 완료에 대해 정리해 보았습니다.
광증폭기는 극도로 정밀한 레이저 다이오드(Pump LD)와 제어 회로가 결합된 장비로,
일반 가전 수리와는 차원이 다른 계측 기술이 요구됩니다.
🛰️ [수리완료] 창조통신(주) 광증폭기 CJT-OPA2150: 광출력 저하 및 불안정 복구
창조통신의 CJT-OPA2150은 약해진 광신호를 증폭하여 장거리 전송을 가능하게 하는 장비입니다.
이번 입고 건은 전원은 인가되나 광출력(Output Power)이 기준치 미달이거나 불규칙하게 변동되는 '출력 이상' 증상이었습니다.
🛠️ 1. (주)메트영남의 광증폭기 정밀 진단 및 수리 내역

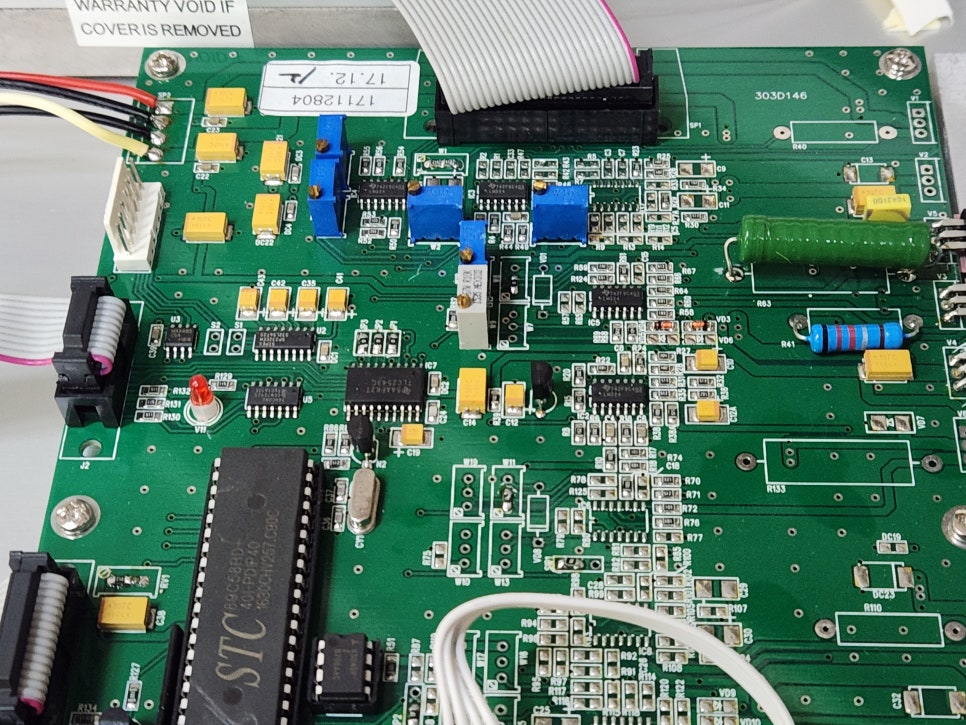

- 광학부 및 펌프 LD(Laser Diode) 점검: 광증폭의 핵심인 펌프 레이저 다이오드의 구동 전류를 측정했습니다. 확인 결과, LD 자체의 열화보다는 이를 구동하는 APC(Auto Power Control) 회로의 피드백 신호 오류가 발견되었습니다.
- 전원 공급 라인 노이즈 제거: 광증폭기는 전원 노이즈에 매우 민감합니다. 메인 보드의 전압 레귤레이터 및 평활 콘덴서가 노후화되어 미세한 리플(Ripple) 노이즈가 발생, 이것이 광출력의 불안정으로 이어졌습니다.
- 광 커넥터 및 내부 페룰(Ferrule) 정밀 세척: 내부 광 경로 상의 오염물질은 광손실(Insertion Loss)의 주범입니다. 특수 세척액과 현미경을 사용하여 내부 광 결합 부위를 정밀 클리닝했습니다.
- 불량 소자 교체 및 회로 보강: 오류를 일으킨 제어 IC와 노후된 콘덴서를 고사양 신품으로 교체하였으며, 열 발생이 심한 구동부 소자에 방열 보강 작업을 실시하여 내구성을 높였습니다.
- 에이징(Aging) 및 출력 안정화 테스트: 수리 후 24시간 이상의 연속 가동 테스트를 통해 광출력이 일정한 dBm 수치를 유지하는지 정밀 모니터링을 완료했습니다.
❓ 2. 광통신 장비 담당자 FAQ (자주 묻는 질문)
- Q1. 광출력이 떨어지면 단순히 LD를 갈아야 하나요?
- A: 아닙니다. LD는 고가의 부품이며 수명이 매우 깁니다. 대부분의 경우 LD를 제어하는 드라이버 회로나 전원부의 미세한 전압 변동이 원인이므로 회로 수리가 선행되어야 합니다.
- Q2. 수리 후 전송 품질(BER)에 영향이 없을까요?
- A: (주)메트영남은 수리 후 광파워미터와 스펙트럼 분석기를 통해 정격 출력을 검증하므로, 신호 왜곡 없는 깨끗한 증폭 성능을 보장합니다.
- Q3. 장비 전면의 'Alarm' 램프가 켜지는 이유는 무엇인가요?
- A: 입력 광신호가 없거나(Loss of Signal), 내부 온도가 높을 때, 혹은 펌프 LD의 구동 전류가 허용치를 벗어날 때 발생합니다. 이번 수리를 통해 모든 알람 상태가 해제되었습니다.
🚨 3. CJT-OPA2150 주요 고장 증상 및 알람 가이드
| 증상 (Symptom) | 예상 원인 (Cause) | 조치 방법 (Action) |
| Output Low (출력 저하) | [이번 수리 사례] APC 제어 회로 및 콘덴서 열화 | 제어 IC 교체 및 전원부 오버홀 |
| No Output (출력 무) | 펌프 LD 사망 또는 메인 전원부 파손 | LD 구동 전압 체크 및 전원 회로 수리 |
| Optical Noise 증가 | 내부 광 경로 오염 및 필터 손상 | 정밀 클리닝 및 광 부품 정렬 재조정 |
| Overheat Alarm | 냉각 팬 고장 및 방열판 먼지 적체 | 팬 신품 교체 및 내부 먼지 제거 |
| Comm. Error (NMS 불능) | 통신 포트 및 인터페이스 보드 소손 | 통신 트랜시버 IC 교체 및 라인 점검 |
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
