안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.
대구시 달성군 소재 아파트 관리사무소에서 입고된 창문개폐장치 긴급 수리 사례입니다.



• 모델명:



• 제조사:



• 품목: 창문개폐장치



• 증상:



• 수리 과정:



대구 창문개폐기 수리 , 아파트 배연창 수리 , 창문자동개폐장치 PCB수리 , 관리사무소 시설물 관리 , 대구 달성군 자동창문수리

대구 창문개폐기 수리 , 아파트 배연창 수리 , 창문자동개폐장치 PCB수리 , 관리사무소 시설물 관리 , 대구 달성군 자동창문수리

대구 창문개폐기 수리 , 아파트 배연창 수리 , 창문자동개폐장치 PCB수리 , 관리사무소 시설물 관리 , 대구 달성군 자동창문수리



대구 창문개폐기 수리 , 아파트 배연창 수리 , 창문자동개폐장치 PCB수리 , 관리사무소 시설물 관리 , 대구 달성군 자동창문수리



대구 창문개폐기 수리 , 아파트 배연창 수리 , 창문자동개폐장치 PCB수리 , 관리사무소 시설물 관리 , 대구 달성군 자동창문수리



아파트 관리사무소나 방재실에서 사용하는 개폐 장치는 단순한 편의 시설이 아니라 소방 연동(배연창) 시스템과 직결된 중요한 안전 장비입니다. 이번 PCB 정전압 소자 수리 내용을 포함하여 핵심 정보를 정리했습니다.

---

🏢 아파트 관리사무소 창문 개폐 장치(배연창) 수리 리포트

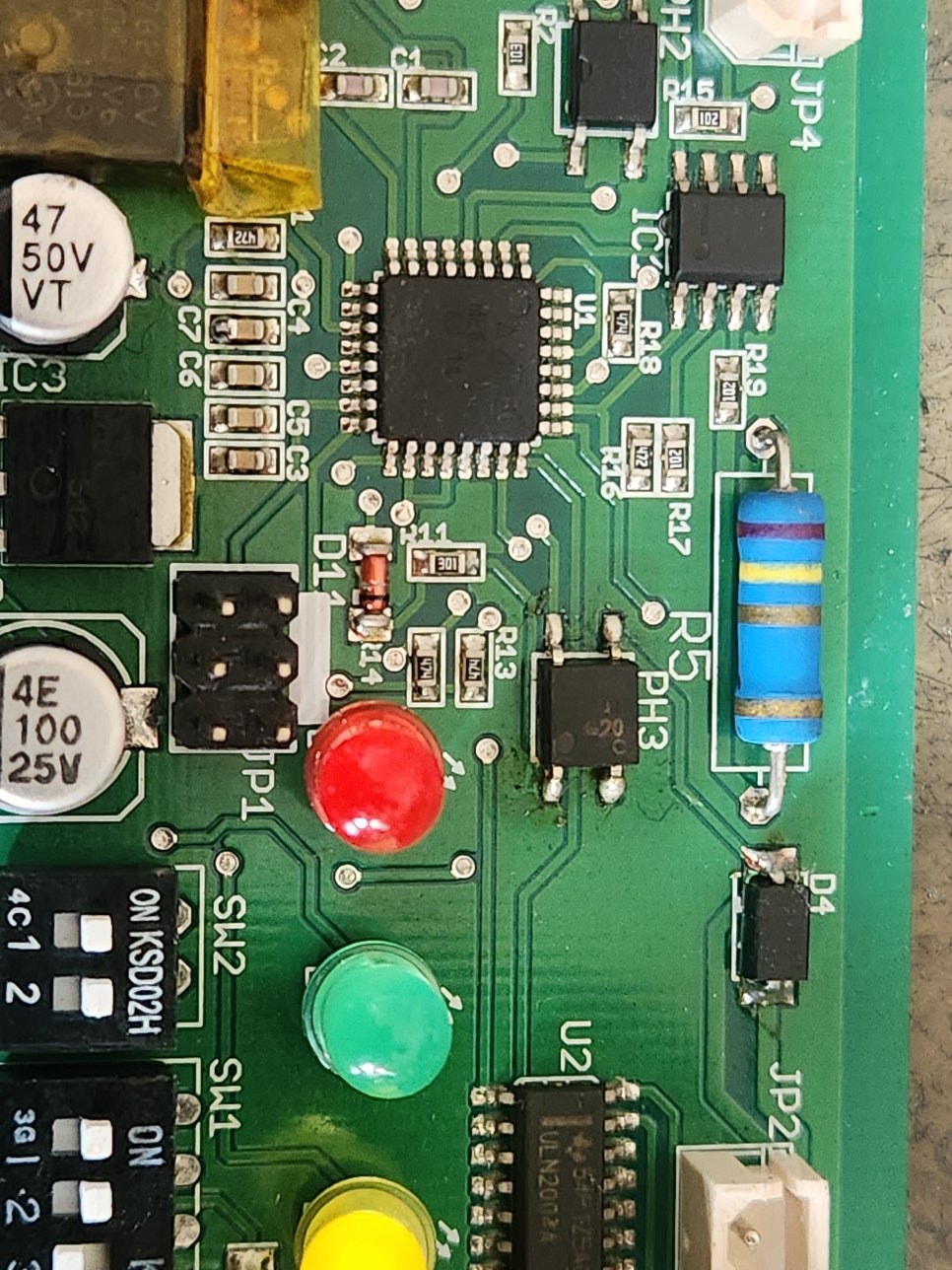

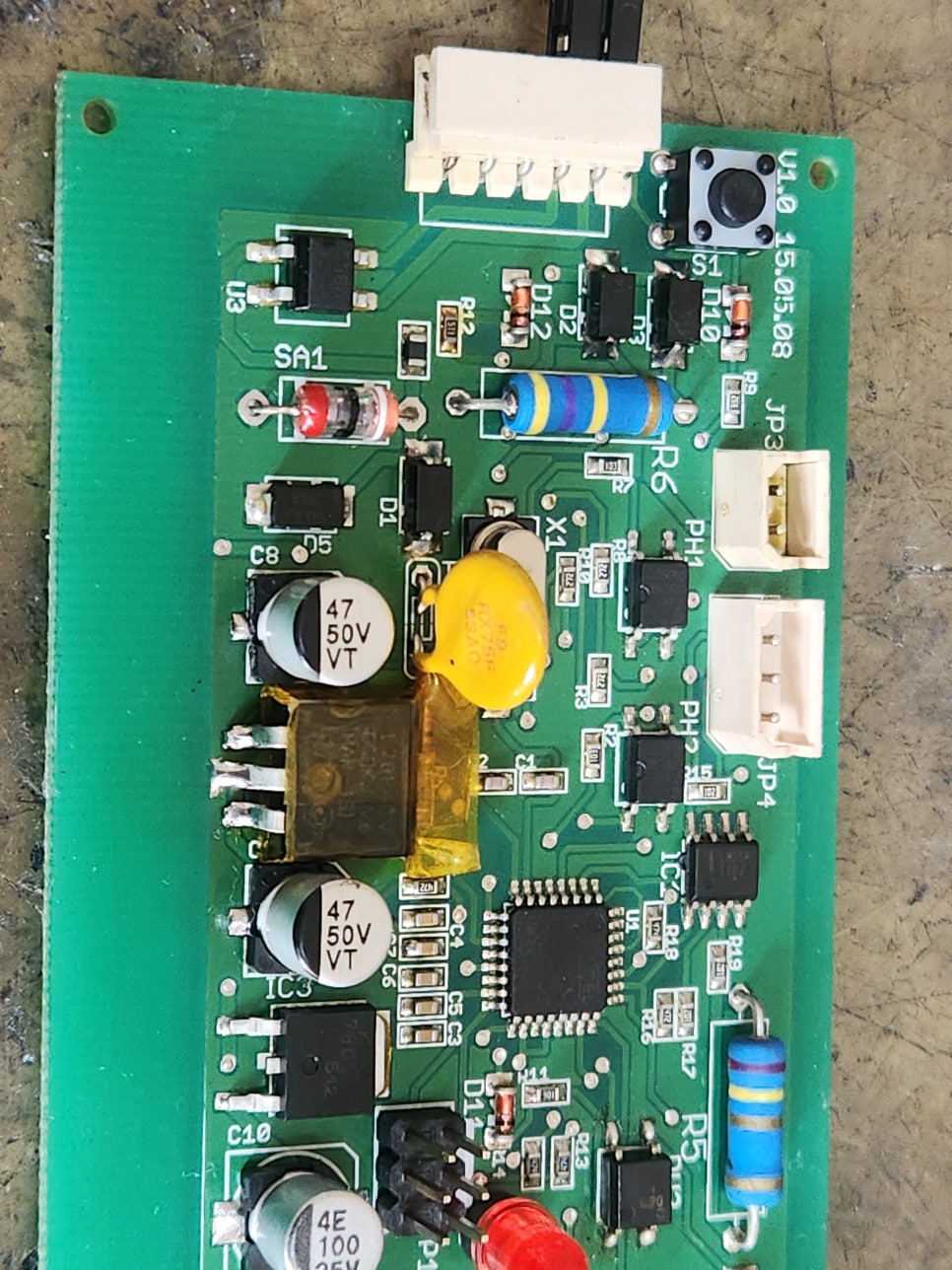

이번 수리는 전원 공급을 담당하는 PCB 내부의 정전압 소자(Voltage Regulator) 소손이 원인이었습니다.

이는 주로 불안정한 전원 공급이나 낙뢰, 혹은 장비 노후화로 인해 발생합니다.

🛠️ 1. 주요 고장 증상 및 수리 내역 (Technical Review)

1.   PCB 정전압 소자 소손 및 교체: 24V 또는 12V의 입력 전압을 제어 로직용 전압으로 변환해 주는 IC가 타버려 작동 불능 상태였습니다. 고내구성 소자로 교체하여 전원 안정성을 확보했습니다.
2.   출력단 릴레이(Relay) 점검: 정전압 소자가 터질 때 발생한 서지 전압이 모터 구동 릴레이까지 영향을 주었는지 정밀 점검을 마쳤습니다.
3.   한계 스위치(Limit Switch) 보정: 창문이 끝까지 닫히거나 열렸을 때 모터를 정지시키는 스위치의 접점을 클리닝하여 모터 과부하를 예방했습니다.
4.   노후 콘덴서 오버홀: 전원 노이즈를 걸러주는 전해 콘덴서들이 부풀어 있어, 향후 재고장 방지를 위해 신품으로 예방 교체하였습니다.
5.   구동부 구리스 도포: 모터와 연결된 기어 및 체인 부위에 산업용 고점도 구리스를 도포하여 작동 소음을 줄이고 마찰을 최소화했습니다.

---

❓ 2. 관리사무소 담당자가 가장 많이 묻는 질문 (FAQ)

•   Q1. 전원은 들어오는데 '윙' 소리만 나고 창문이 안 움직여요.
  •   A: 내부 기어가 마모되었거나 모터 보호용 콘덴서가 터졌을 가능성이 높습니다. 방치하면 모터 권선까지 타버려 비용이 크게 발생하니 즉시 점검해야 합니다.
•   Q2. 화재 수신기(P형/R형)와 연동이 가능한가요?
  •   A: 네, 대부분의 개폐 장치는 화재 시 자동으로 열리는 배연창 기능을 포함합니다. 수리 후 반드시 소방 연동 테스트를 거쳐야 안전합니다.
•   Q3. 수리하는 동안 창문을 열어둬야 하나요?
  •   A: 수리를 위해 장치를 탈거할 경우 창문을 임시로 고정해 드립니다. 장마철이나 동절기에는 신속한 입고 수리가 필수입니다.
•   Q4. 갑자기 모든 창문이 동시에 안 작동합니다.
  •   A: 개별 장치보다는 중앙 제어반(Controller)의 전원부나 통신 라인에 문제가 생겼을 확률이 높습니다. 이 경우 제어반 전체 점검이 필요합니다.
•   Q5. PCB 소손은 왜 일어나는 건가요?
  •   A: 아파트 단지 내 전력 사용량 변동으로 인한 전압 서지, 혹은 여름철 습기로 인한 기판 부식이 주된 원인입니다.

---

🚨 3. 창문 개폐 장치 알람 및 이상 징후 (Troubleshooting)

기기 디스플레이나 제어반에서 확인할 수 있는 이상 신호들입니다.

이상 상태	원인 (Cause)	조치 방법 (Action)
작동 소음 과다	기어 마찰 및 이물질 끼임	구동부 청소 및 윤활유 도포
중간에 멈춤	과부하 보호 회로 작동	창문 힌지(Hinge) 노후 및 부하 점검
램프 깜빡임	제어 보드 전압 불안정	PCB 내부 정전압 회로 및 콘덴서 수리 필요
닫힘 밀착 불량	리미트 설정값 틀어짐	스트로크(Stroke) 재설정 및 한계 스위치 보정
통신 에러(E1/E2)	연동 라인 단선	메인 컨트롤러와 장치 간 통신 배선 점검





정밀 수리 후 품질 검사를 완료하여 출고하였습니다.
