(주)원자동문(ONE) 자동문컨트롤러 ONE-1000S Series ,ONE-1000S 전원무감 수리 완료
안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.

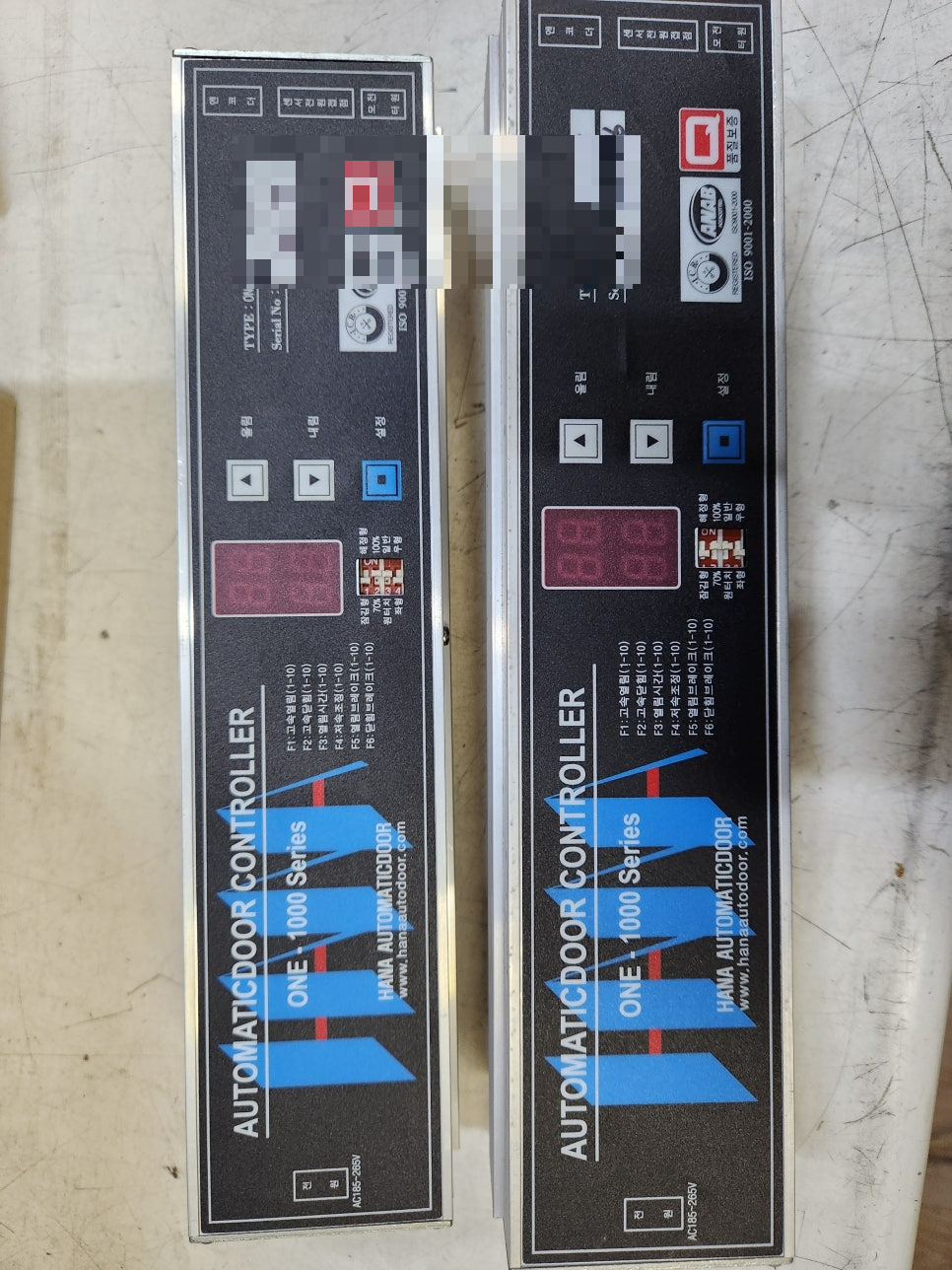

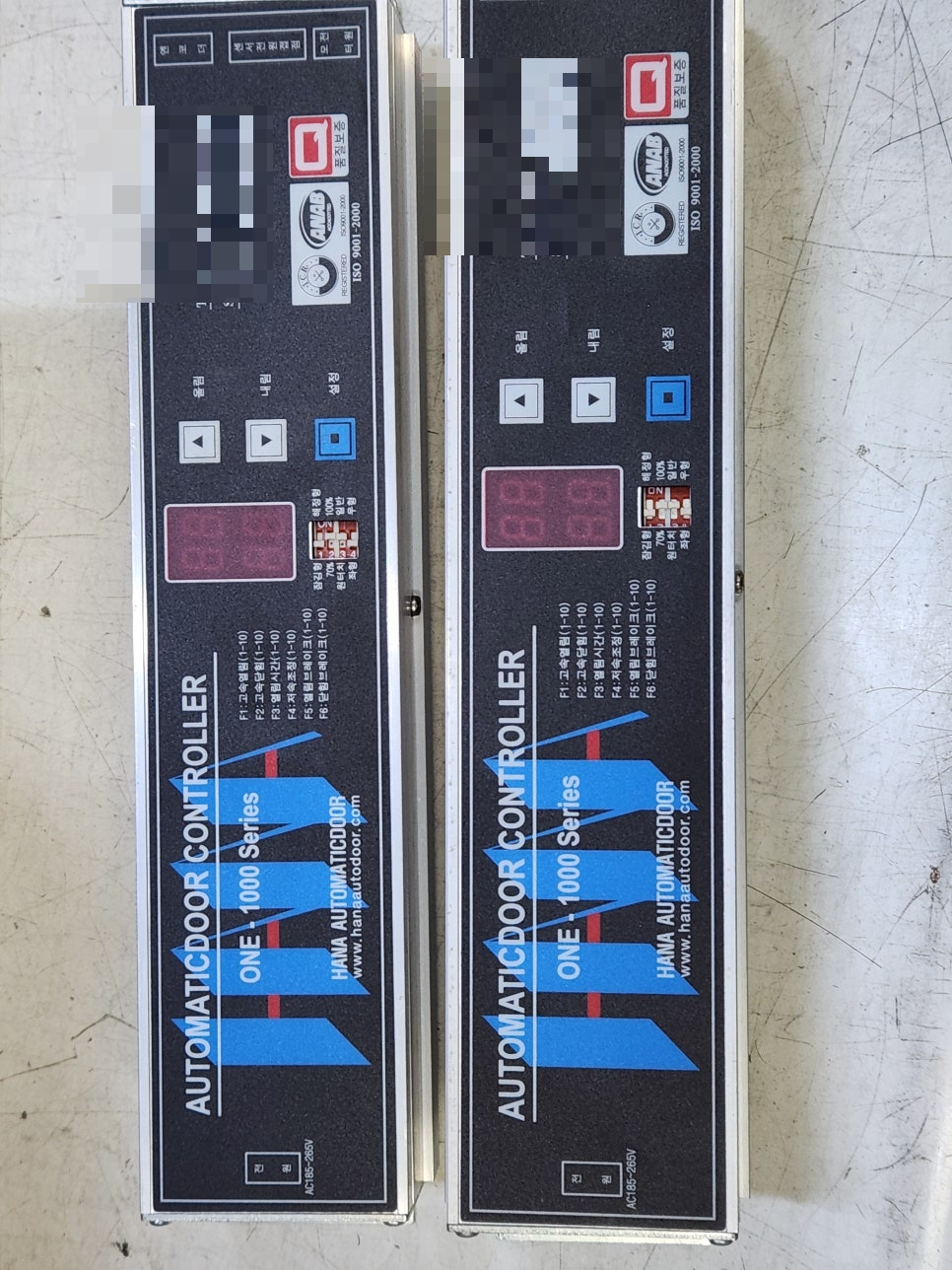

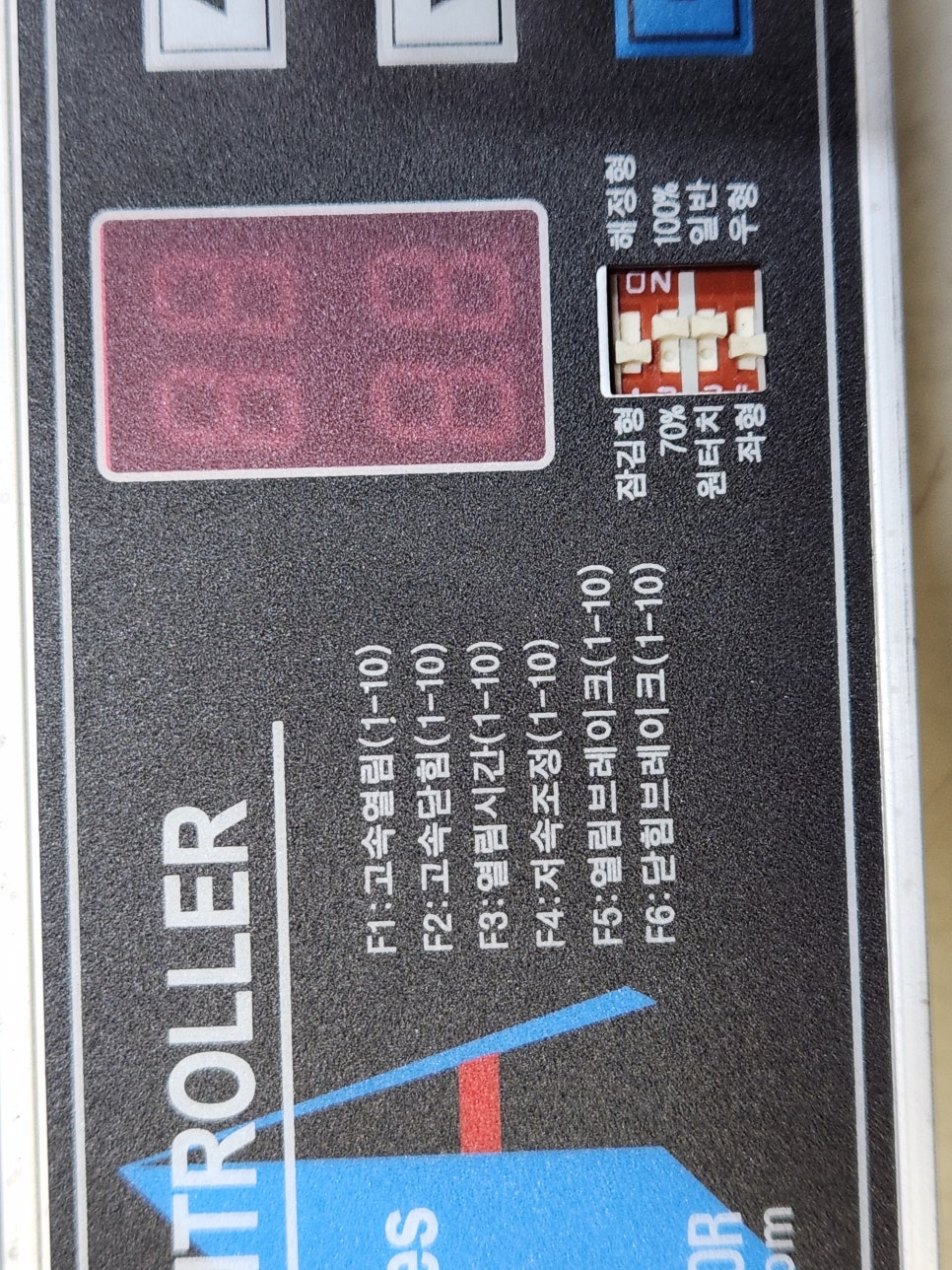

충북에서 입고된 (주)원자동문(ONE)의 자동문컨트롤러 ONE-1000S Series 전원무감 수리 긴급 수리 사례입니다.
• 모델명: 자동문컨트롤러 ONE-1000S Series 전원무감 수리
• 제조사: (주)원자동문(ONE)
• 품목: 자동문 컨트롤러
• 증상: 전원무감, 표시부 동작 안됨 , 자동문 작동 불가
• 수리 과정: 전원 정상 인가 출력 및 구동 테스트 완료 동작 정상 복구
30년 경력의 전자기기 수리 전문가로서, 대형 건물 및 상가에서 널리 사용되는
(주)원자동문(ONE)의 ONE-1000 시리즈 자동문 컨트롤러 '전원 무감(Power Dead)' 정밀 수리 완료 리포트를 작성해 보았습니다.
자동문 컨트롤러는 수많은 개폐 동작과 외부 환경 노출로 인해 전원부 열화와 모터 구동 소자의 피로 파괴가 빈번하게 발생하는 장비입니다.
🚪 [수리완료] ONE-1000 시리즈 자동문 컨트롤러 전원 불능 복구
이번 입고 건은 AC 전원이 인가되어도 메인보드의 LED가 켜지지 않고 모터 및 센서가 전혀 작동하지 않는 상태였습니다. 정밀 진단 결과, 반복적인 스위칭 동작으로 인한 전원 회로의 핵심 소자 소손이 확인되었습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)
- SMPS 전원 회로 오버홀: 24시간 상시 전원이 켜져 있는 특성상 평활 콘덴서의 전해액 건조로 인한 용량 감퇴가 발생했습니다. 이로 인해 불안정해진 전압이 PWM 제어 IC를 소손시켰으며, 해당 부품을 고온용 고성능 소자로 전량 교체했습니다.
- 브리지 다이오드 및 퓨즈 교체: 과전류로 인해 단선된 입단 퓨즈와 쇼트된 정류용 브리지 다이오드를 신품으로 교체하여 전원 공급의 첫 관문을 복구했습니다.
- 모터 드라이브 게이트 회로 보정: 전원부 파손 시 발생한 서지가 모터 구동 회로로 파급되었는지 점검하고, 포토커플러(Isolation) 소자를 교체하여 신호 전달의 무결성을 확보했습니다.
- CPU 로직 전압(5V) 안정화: 메인 칩셋에 공급되는 5V 라인의 리플 노이즈를 제거하여 컨트롤러가 부팅 중 멈추거나 오작동하는 현상을 방지했습니다.
- 방습 및 절연 코팅: 외부 먼지와 습기에 의한 쇼트를 예방하기 위해 수리 완료 후 기판 전체에 산업용 절연 코팅제를 도포하여 내구성을 높였습니다.
❓ 2. 관리소 및 시설 담당자 FAQ Top 5
- Q1. 전원이 안 들어올 때 차단기만 올리면 해결되나요?
- A: 내부 회로 쇼트로 인해 차단기가 내려간 경우라면, 강제로 올릴 시 기판 패턴이 타버리는 2차 피해가 발생할 수 있습니다. 반드시 컨트롤러 내부 점검을 먼저 받아야 합니다.
- Q2. 수리 후 기존의 열림 속도나 대기 시간 설정이 바뀌나요?
- A: 설정값은 메모리(EEPROM)에 저장되므로 수리 후에도 기존 설정값은 유지됩니다. 다만, 안전을 위해 설치 후 테스트 모드에서 재설정을 권장합니다.
- Q3. ONE-1000 모델은 부품 수급이 잘 되나요?
- A: (주)메트영남은 원자동문 컨트롤러의 회로 분석을 완료하여, 핵심 IC와 소모성 소자를 상시 보유 중이므로 당일 수리가 가능합니다.
- Q4. 모터는 돌아가는데 문이 덜덜 떨리며 닫힙니다.
- A: 컨트롤러 내부의 출력단 콘덴서 노화로 인해 모터 토크가 부족해질 때 나타나는 증상입니다. 이번 수리 과정에서 이 부분도 함께 보강해 드립니다.
- Q5. 수리 비용은 교체 대비 어느 정도인가요?
- A: 새 컨트롤러 뭉치 교체 비용의 약 1/3 수준으로 경제적이며, 성능은 신품에 준하도록 보강 수리해 드립니다.
🚨 3. ONE-1000 시리즈 핵심 상태 진단 가이드
| 증상 (Symptom) | 예상 원인 (Cause) | 조치 방법 (Action) |
| 모든 LED 소등 | [이번 수리 사례] 메인 전원부 파손 | SMPS 스위칭 IC 및 콘덴서 전량 교체 |
| 문이 반쯤 열리다 멈춤 | 전류 검출 회로 오류 또는 전압 강하 | 메인 콘덴서 용량 확인 및 센서 감도 조정 |
| 센서 감지는 되나 모터 무반응 | 모터 구동 릴레이 또는 FET 소손 | 출력 릴레이 접점 점검 및 구동 TR 교체 |
| 삐- 하는 고주파음 발생 | 전원 트랜스포머 떨림 또는 콘덴서 불량 | 전원 필터 회로 오버홀 및 트랜스 고정 |
| 자동문 자가 리셋 반복 | 5V 로직 전압 불안정 | 정전압 레귤레이터 수리 및 바이패스 보강 |
전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.
