YUDO 컨트롤러 CW-661 TC-880 SH600 CGF-560S CW662 히터 출력 불량, 통신에러, SSR 구동 불량 수리 완료
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.

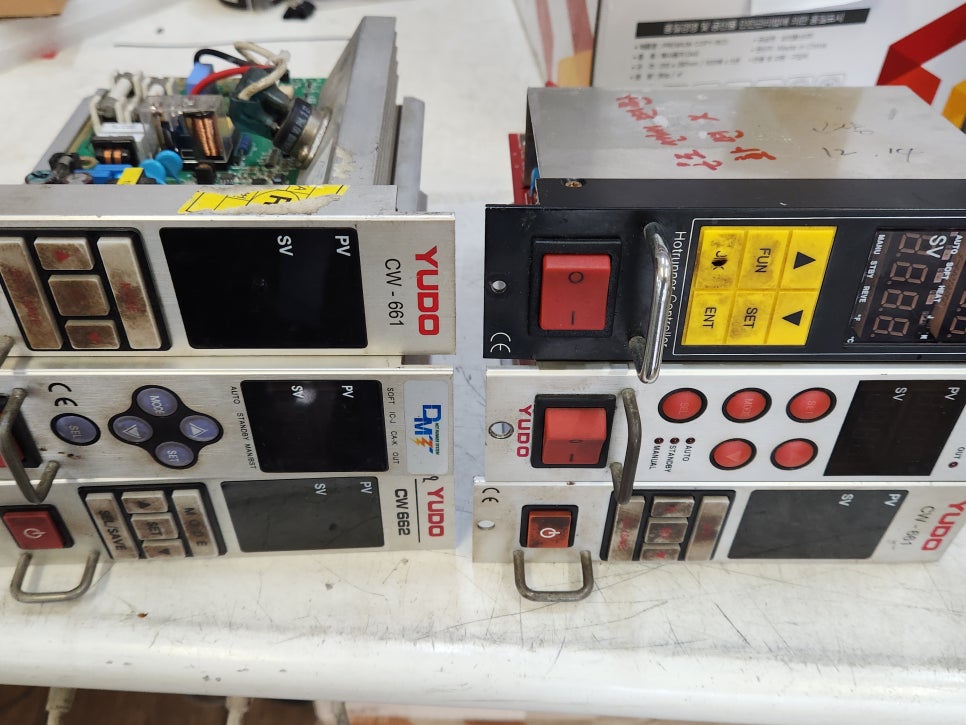

충북에 위치한 산업체에서 입고된 YUDO 의 컨트롤러 CW-661 TC-880 SH600 CGF-560S CW662 긴급 수리 사례입니다.

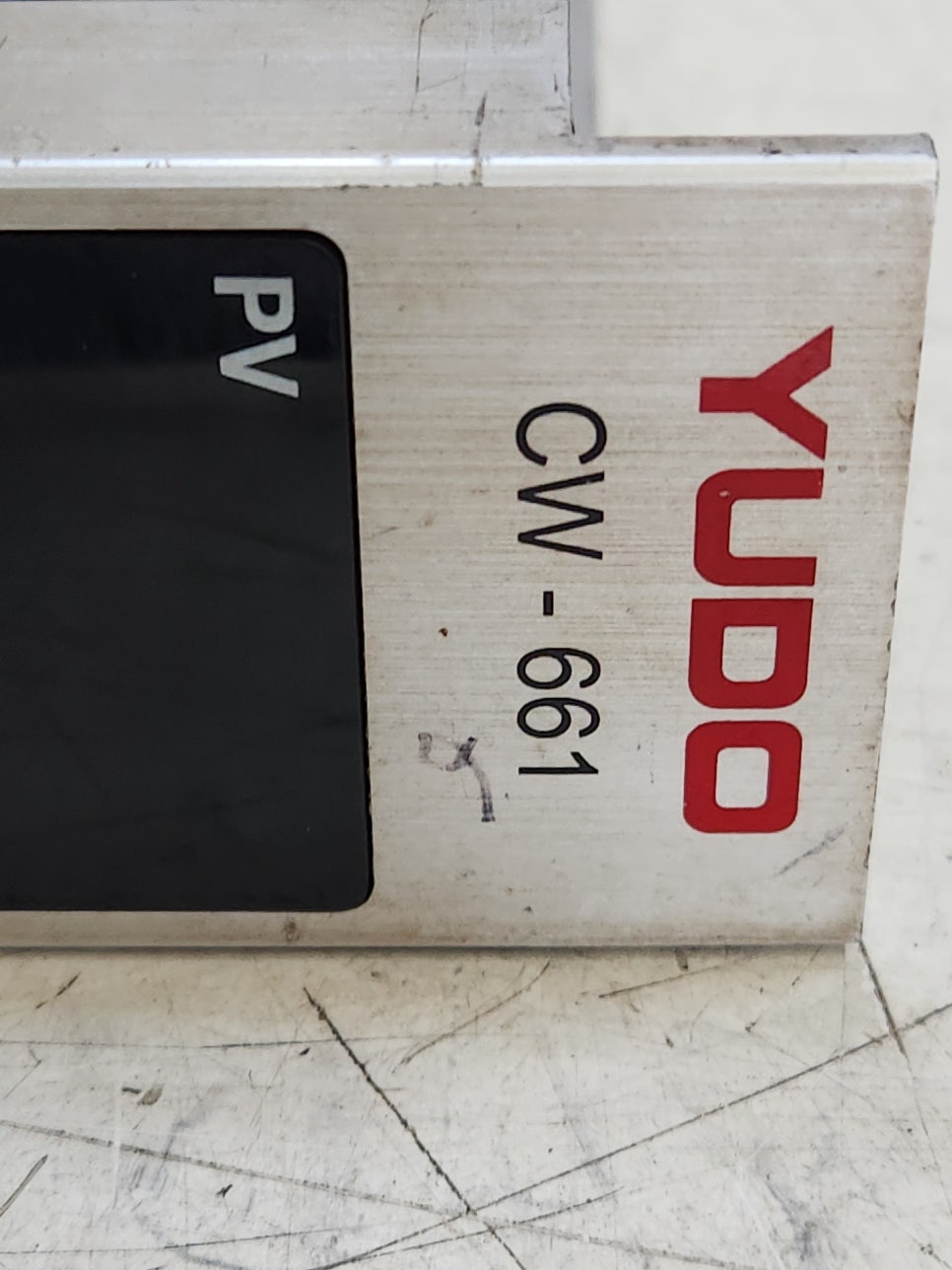

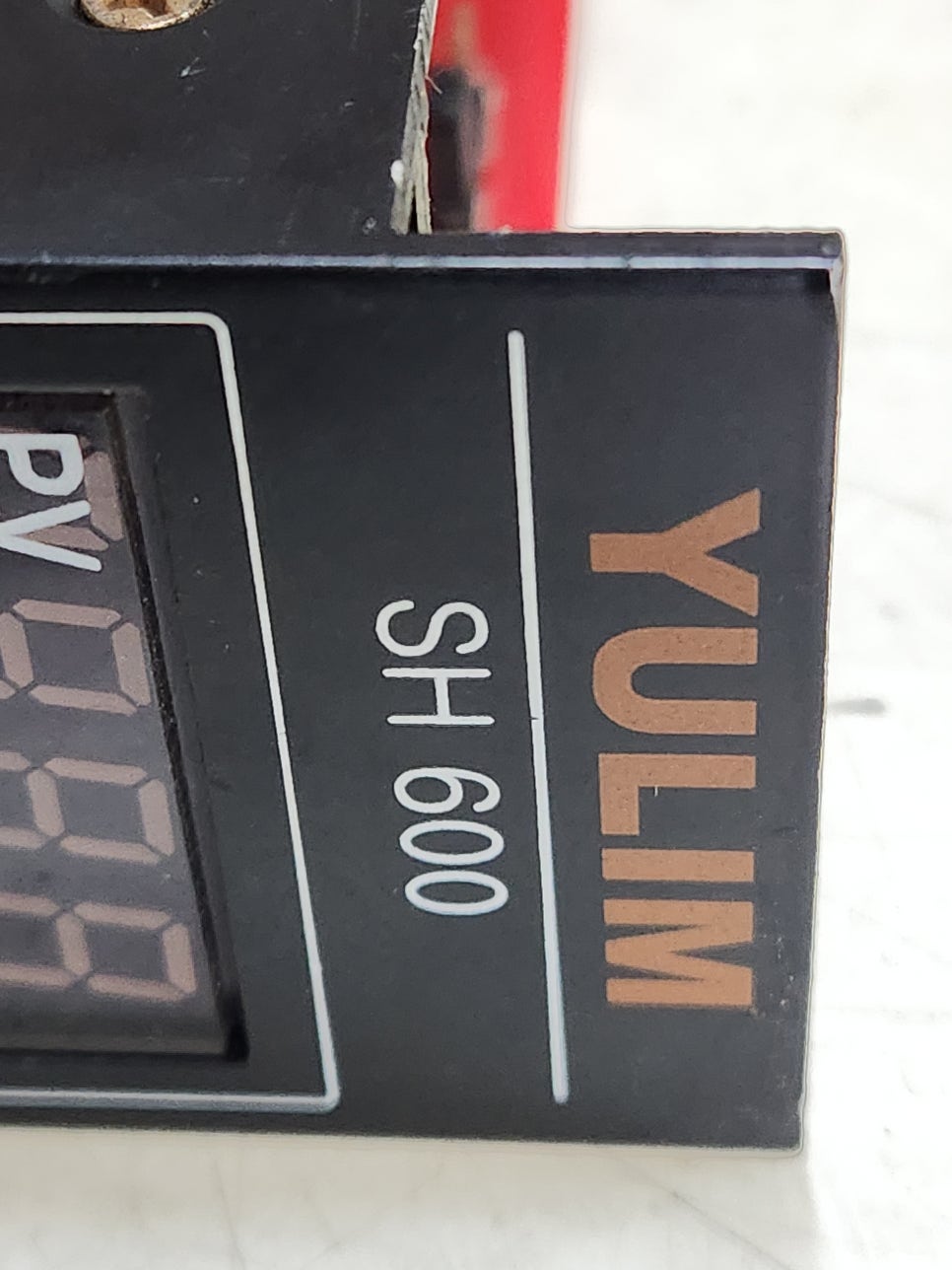

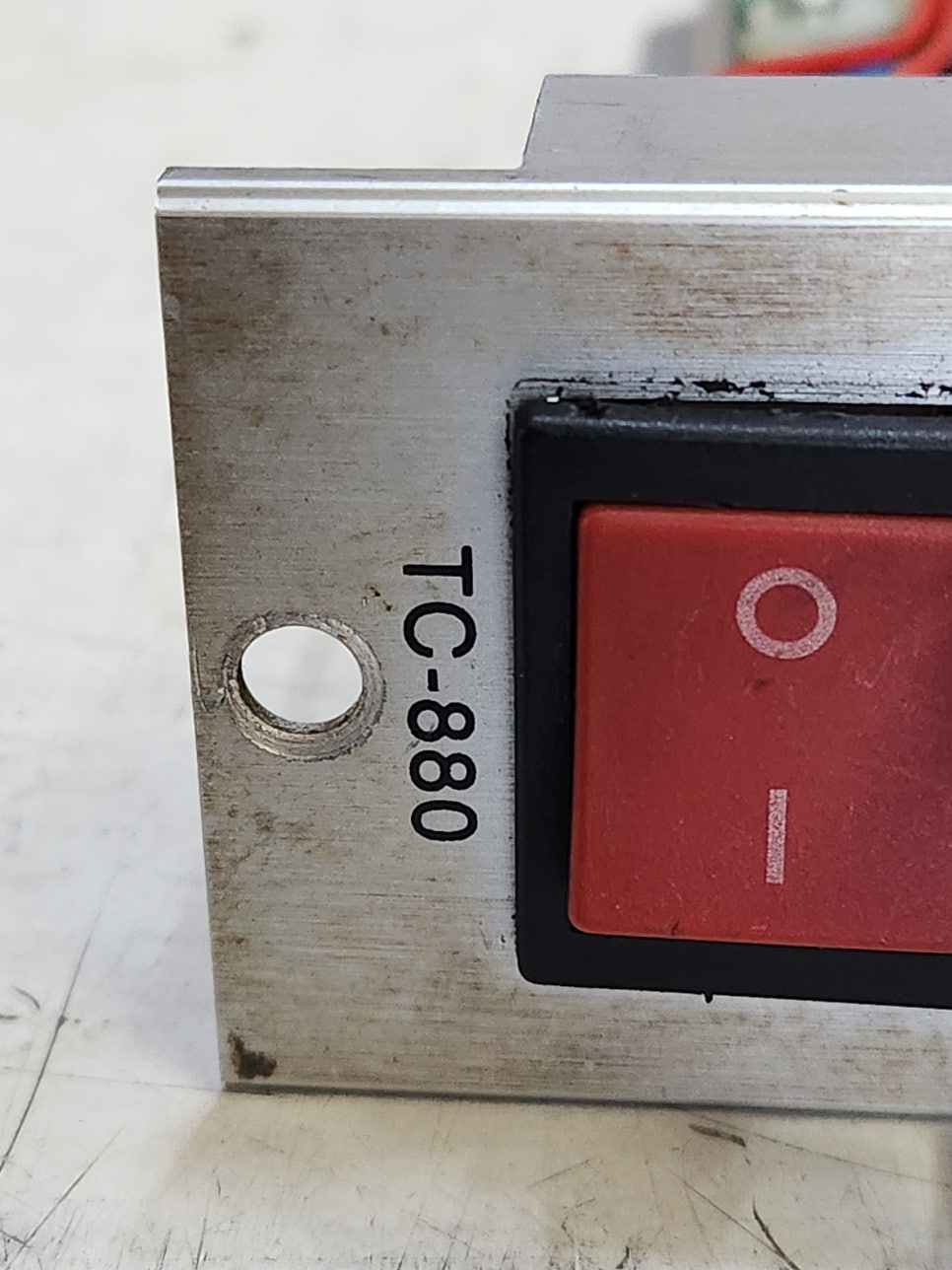

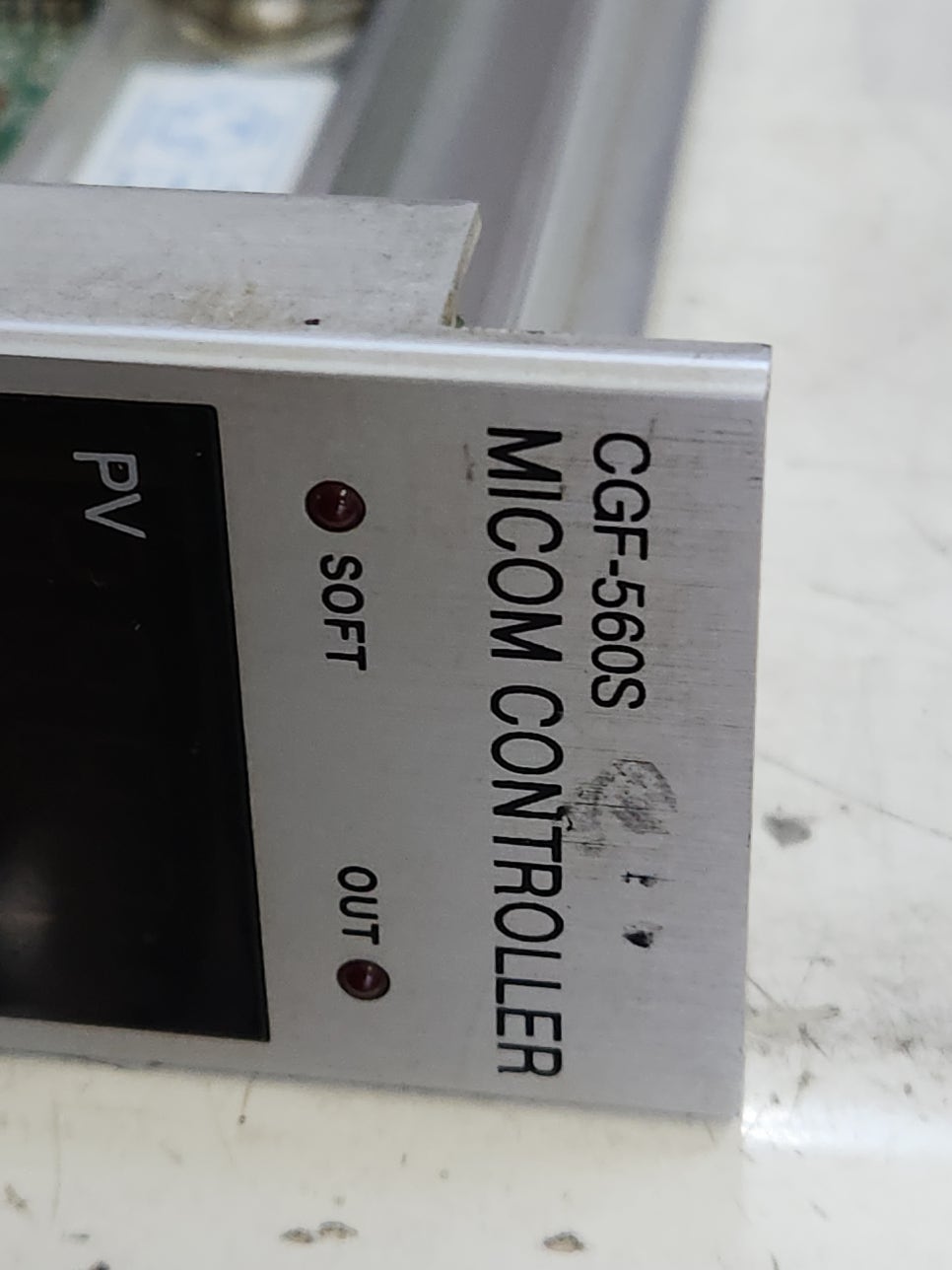

• 모델명: CW-661 TC-880 SH600 CGF-560S CW662
• 제조사: YUDO
• 품목: 컨트롤러
• 증상: 히터 출력 불량, 통신에러, SSR 구동 불량
• 수리 과정:
1️⃣ 1차 외관 및 전원부 점검
2️⃣ 내부 분해 후 회로 정밀 진단
3️⃣ 전원부 / 출력부 / 제어부 불량소자 교체
4️⃣ 납땜 재작업 및 패턴 보강
5️⃣ 부하 테스트 및 장시간 에이징 테스트 수리 후 실제 히터 부하 조건에서 출력 안정성 및 온도 제어 오차 범위를 확인합니다.
30년 경력의 전자기기 수리 전문가로서, 핫러너 컨트롤러의 대명사인 유도(YUDO) 사의 주요 라인업(CW-661, CW-662, TC-880, SH600, CGF-560S)에 대한 '히터 출력 불량 및 통신 에러' 정밀 수리 완료 리포트를 작성해 보았습니다.
핫러너 컨트롤러는 정밀한 온도 유지가 생명이며, 수리 시 전원부 리플 노이즈 제거와 출력단 소자의 내구성 확보가 가장 중요한 핵심입니다.
🔥 [수리완료] YUDO 핫러너 컨트롤러 시리즈 통합 복구 리포트
대상 모델: CW-661, CW-662, TC-880, SH600, CGF-560S
사출 현장의 가혹한 환경(고온, 분진, 서지)에서 가동되는 유도 컨트롤러의 고질적인 문제들을 해결하여 최상의 성능으로 복구 완료하였습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)

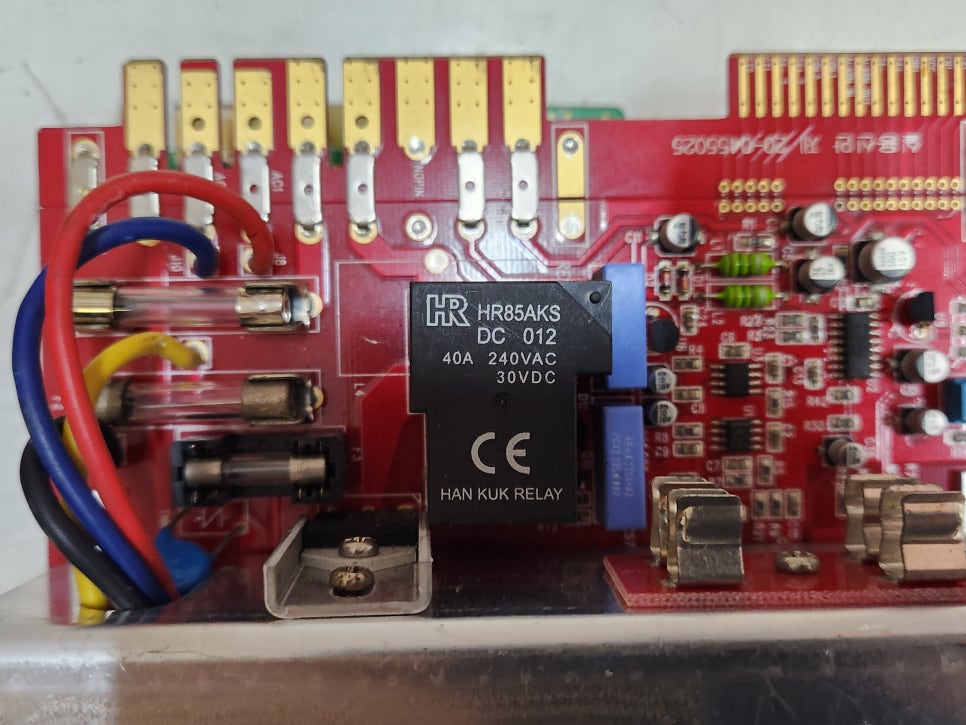

- 히터 출력 불량 (No Heating)
- 원인: 출력단 SSR(Solid State Relay)의 게이트 드라이브 신호 미전달 또는 내부 트라이액(Triac) 단선.
- 수리: SSR 구동을 담당하는 포토커플러와 주변 보호 다이오드를 전량 교체하고, 대전류 라인의 냉땜을 보강했습니다.
- 통신 에러 (Communication Error / Open)
- 원인: 메인 보드와 각 존(Zone) 카드 간의 데이터 통신을 담당하는 RS-485 통신 IC 소손.
- 수리: 절연 타입의 통신 리시버 IC로 교체하고, 외부 노이즈 유입을 차단하기 위한 서지 보호기(TVS)를 보강했습니다.
- SSR 구동 불량 및 온(On) 고정
- 원인: SSR 내부 단락으로 인해 설정 온도에 도달해도 히터가 계속 가동되는 위험한 증상.
- 수리: 정격 용량보다 높은 내압을 가진 고신뢰성 SSR로 교체하여 화재 및 금형 손상을 방지했습니다.
- 디스플레이 값 흔들림 (Reading Fluctuation)
- 원인: 내부 전원부(SMPS)의 평활 콘덴서 노화로 인한 DC 전원 노이즈.
- 수리: 모든 전해 콘덴서를 고온용(105°C) 정밀 소자로 전량 오버홀(Overhaul) 진행했습니다.
📋 2. 주요 모델별 고장 코드 및 점검 가이드 (Alarm Codes)
| 알람 코드 | 의미 (Description) | 수리 조치 사항 |
| OPEN / T.C Er | 열전대(TC) 단선 감지 | 커넥터 접점 세정 및 내부 TC 리시버 IC 점검 |
| H.Err / Out Er | 히터 출력 및 전류 이상 | SSR 불량 확인 및 전류 감지 센서(CT) 교정 |
| Com Er / L.Err | 내부 통신 인터페이스 오류 | 메인보드 통신 칩셋 및 플랫 케이블 점검 |
| High / Low Temp | 설정 범위 이탈 | PID 제어 로직 보정 및 출력 제어 소자 수리 |
❓ 3. 현장 사출 관리자 FAQ Top 5
- Q1. 특정 존(Zone)만 온도가 안 올라가는데 카드만 갈면 되나요?
- A: 대부분 카드(Module) 문제지만, 메인 프레임의 버스(Bus) 통신 라인 부식이 원인일 수도 있습니다. 정밀 수리 시 프레임 접점까지 함께 점검해야 합니다.
- Q2. SSR을 교체했는데도 온도가 계속 상승합니다.
- A: 보드에서 SSR로 보내는 구동 신호가 'On' 상태로 고정(Latching)되었을 확률이 높습니다. 로직 보드의 제어 소자 수리가 필요합니다.
- Q3. 통신 에러가 뜨면서 전체 존이 먹통이 됩니다.
- A: 메인 CPU 보드와 각 슬롯을 연결하는 통신 라인에 강력한 노이즈가 유입되었거나 종단 저항(Termination Resistor) 소손 가능성이 큽니다.
- Q4. 단종된 CW-661 모델인데 부품이 있나요?
- A: 네, (주)메트영남은 구형 모델의 회로 데이터를 보유하고 있어 소자 단위 수리로 100% 복구 가능합니다.
- Q5. 수리 후 히터 수명이 길어질 수 있나요?
- A: 정밀한 PID 제어가 복구되면 히터에 가해지는 전기적 충격이 줄어들어 결과적으로 히터와 금형의 수명이 연장됩니다.
✅ 4. 최종 테스트 및 결과
- 정밀 제어 테스트: 설정 온도 대비 오차 범위 ±0.5°C 이내 진입 확인.
- 부하 테스트: 실제 히터 부하를 연결하여 대전류 구동 시의 전압 안정성 및 SSR 발열 상태 점검.
- 통신 무결성 검사: 전 존(Zone)의 실시간 모니터 및 설정값 전송 상태 이상 없음.
- 출고: 모든 점검을 마친 장비들은 정상 동작 확인 후 신속히 현장으로 출고되었습니다.
💡 전문가의 한마디 (SEO)
"YUDO 컨트롤러는 국내 사출 현장에서 가장 신뢰받는 장비입니다. 하지만 SSR이나 콘덴서와 같은 소모성 부품은 5년 이상 경과 시 성능이 급격히 저하됩니다. 전원이 켜져 있다고 안심하지 마시고, 온도가 튀거나 통신이 한 번씩 끊긴다면 이는 더 큰 사고를 막기 위한 '기계의 경고'입니다. 30년 전문가에게 정기적인 오버홀을 맡겨 주십시오."
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
