컨트롤러 ML-16PW5T2 화면불량 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
컨트롤러 ML-16PW5T2 긴급 수리 사례입니다.
• 모델명: ML-16PW5T2
• 제조사:
• 품목: 컨트롤러
• 증상: 화면불량
• 수리 과정:
산업용 및 의료용 특수 제어 시스템에 사용되는 ML-16PW5T2 컨트롤러의 '화면 불량' 증상에 대한
정밀 수리 리포트를 작성해 보았습니다.
이 모델은 정밀 공정 제어나 모니터링을 담당하는 핵심 장치로,
화면 불량이 발생하면 설비 전체의 가동 상태를 파악할 수 없어 라인이 중단되는 치명적인 결과를 초래합니다.
🖥️ [수리완료] ML-16PW5T2 컨트롤러 화면 불량 및 백라이트 시스템 복구

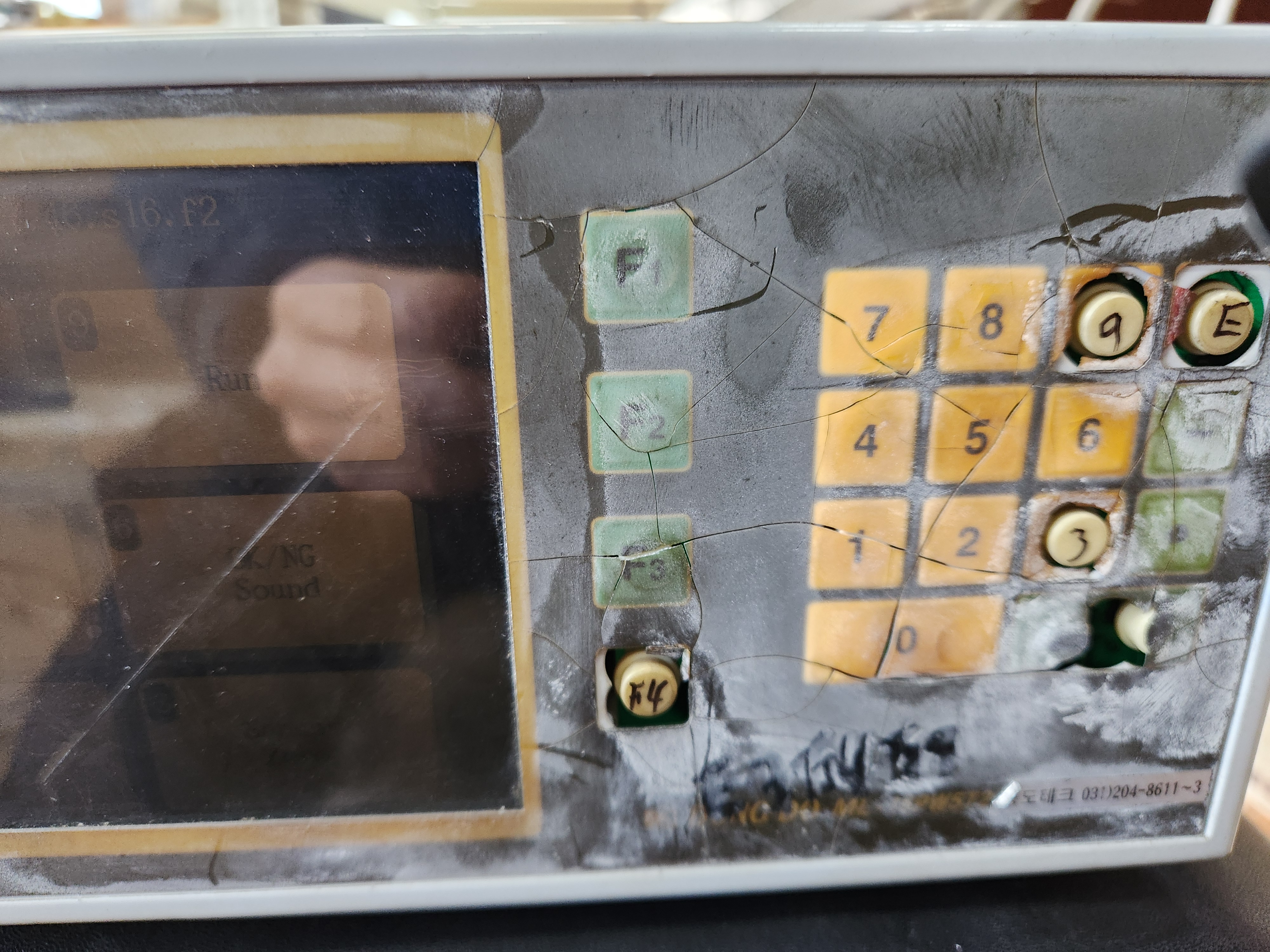

이번 입고 건은 전원은 인가되나 화면이 아예 나오지 않는(Black Screen) 증상과,
간헐적으로 화면이 떨리며 꺼지는 증상이 복합적으로 나타난 사례였습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)

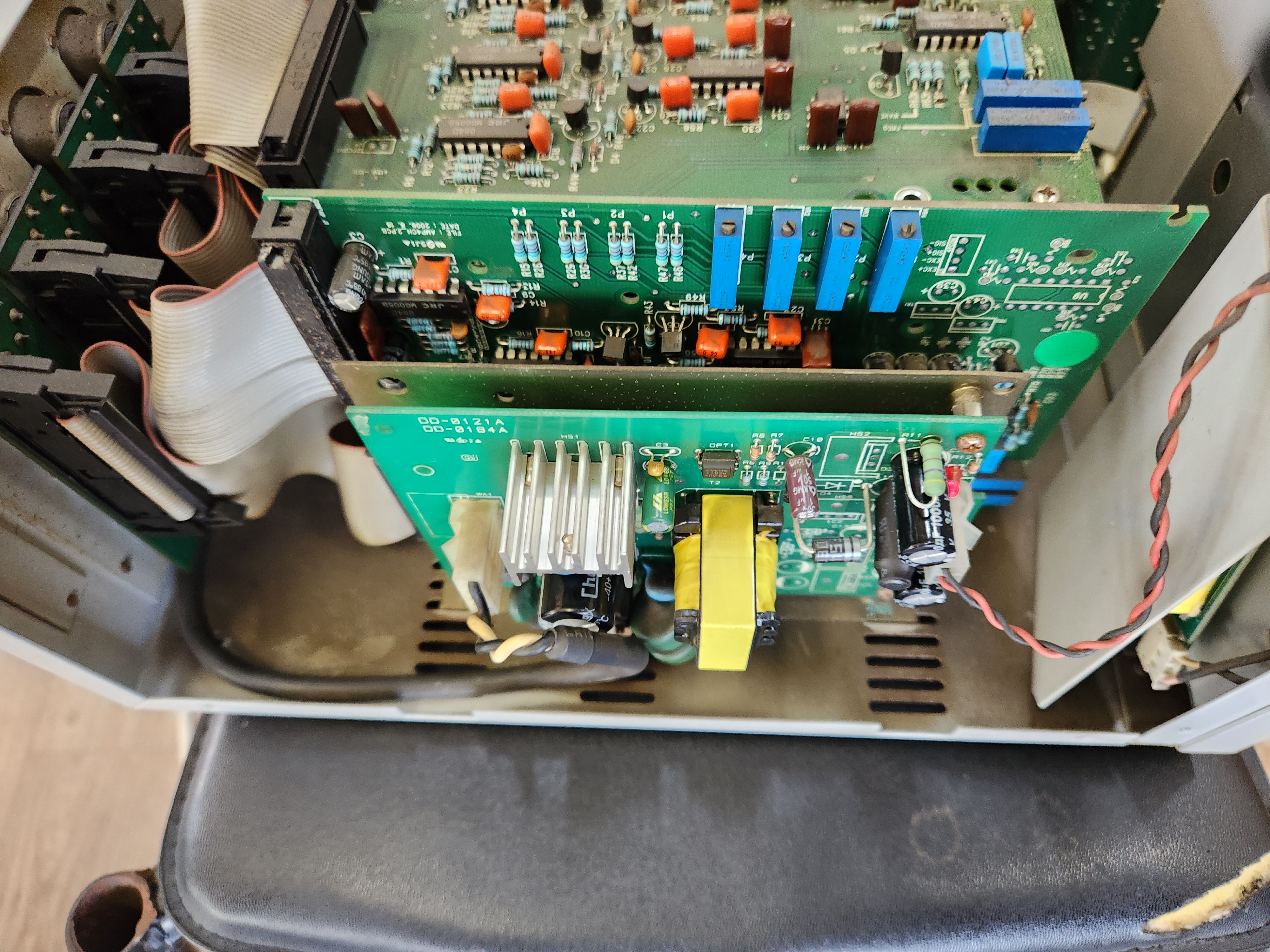

- LCD 백라이트 인버터 회로 수리: 화면이 나오지 않는 가장 큰 원인이었습니다. 인버터 내의 고압 트랜스포머 열화와 스위칭 소자(FET)의 단락을 확인하여 신품으로 교체했습니다.
- AD보드 전원 평활 회로 오버홀: 영상 신호를 처리하는 AD보드에 공급되는 전압에 노이즈(Ripple)가 심해 화면 떨림이 발생했습니다. 내열성이 강한 고신뢰성 전해 콘덴서로 전량 교체하여 전압을 안정화했습니다.
- 영상 처리 칩셋(Scaler) 재납 작업: 장시간 가동에 따른 발열로 인해 메인 영상 칩셋의 납땜 부위에 미세한 균열(냉땜)이 발견되었습니다. BGA 장비를 사용하여 리플로우(Reflow) 작업을 진행, 신호 전달을 정상화했습니다.
- LVDS 케이블 접점 부식 제거: 패널과 보드를 연결하는 데이터 케이블의 접점이 습기로 인해 부식된 것을 세정하고 전용 접점 부활제로 처리하여 데이터 유실을 방지했습니다.
- 내부 SMPS 전원부 정밀 점검: 1차단 전원 공급 장치에서 출력되는 DC 전압이 기준치보다 낮아진 것을 확인하고, 전압 조절 회로를 교정하여 시스템 전체에 안정적인 전력을 공급하도록 조치했습니다.
❓ 2. 현장 설비 담당자 및 관리자 FAQ Top 5
- Q1. 화면이 아주 어둡게 형체만 보이는데 이것도 수리가 되나요?
- A: 백라이트(CCFL 또는 LED)가 수명을 다했거나 이를 구동하는 인버터 보드 고장입니다. 100% 수리 가능하며, 최근에는 더 밝고 오래가는 LED 개조 수리를 많이 진행합니다.
- Q2. 갑자기 화면에 가로/세로 줄이 생겼습니다.
- A: 이는 LCD 패널 자체의 탭(Tab) IC 불량이거나 AD보드의 영상 신호 출력부 문제입니다. 정밀 점검 후 보드 문제일 경우 소자 수리로 해결됩니다.
- Q3. 수리 기간 동안 설비를 세워야 하는데 당일 수리가 가능할까요?
- A: (주)메트영남은 ML-16PW5T2 전용 핵심 부품을 상시 보유하고 있어, 사전에 예약 후 방문하시면 당일 긴급 수리가 가능합니다.
- Q4. 단종된 모델이라는데 부품 수급에 문제가 없나요?
- A: 제조사에서 공급이 끊긴 부품이라도 저희는 해외 소싱 및 동일 사양 대체 소자 데이터베이스를 보유하고 있어 수리에 지장이 없습니다.
- Q5. 화면 수리 후 다른 기능(제어 로직)은 그대로 유지되나요?
- A: 네, 화면 출력 회로와 제어 로직 회로는 분리되어 있어 기존 설정값이나 프로그램 데이터는 그대로 보존됩니다.
🚨 3. ML-16PW5T2 핵심 상태 진단 가이드
| 증상 (Symptom) | 예상 원인 (Cause) | 조치 방법 (Action) |
| 전원 LED는 켜지나 화면 무감 | [이번 수리 사례] 인버터 또는 백라이트 불량 | 인버터 회로 수리 및 백라이트 신품 교체 |
| 화면이 떨리거나 노이즈 발생 | AD보드 전원부 리플(Ripple) 노이즈 | 전원 필터 콘덴서 오버홀 및 전압 안정화 |
| 부팅 로고에서 멈춤 | 메인 컨트롤러 칩셋 또는 메모리 오류 | 펌웨어 라이팅 및 메인 칩셋 리볼링 수리 |
| 터치 동작 불능 (터치형인 경우) | 터치 패널 파손 또는 컨트롤러 고장 | 터치 스크린 교체 및 제어 IC 수리 |
| 화면이 하얗게 나옴 (White Out) | 패널 전압(VGH/VGL) 공급 회로 불량 | AD보드 또는 T-CON 보드 전압 회로 수리 |
긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.
