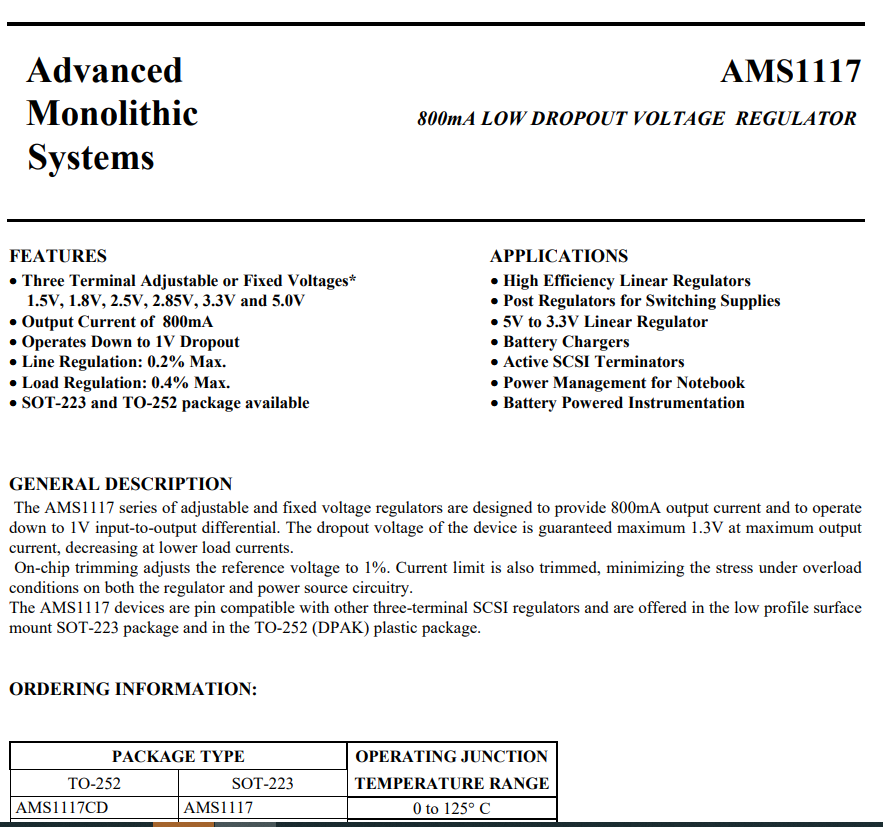

AMS1117 정전압IC PDF DATASHEET 메뉴얼 다운로드
안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
AMS1117 메뉴얼.
• 모델명: AMS1117
• 제조사:
• 품목:
• 증상:
• 수리 과정:
30년 경력의 전자기기 수리 전문가로서, 소형 가전부터 산업용 제어 보드까지 전 세계에서 가장 흔하게 쓰이는 LDO(Low Dropout) 전압 레귤레이터인 AMS1117 시리즈에 대한 핵심 기술 리포트를 작성해 보았습니다.
AMS1117은 주로 SOT-223 패키지로 실장되며, 입력 전압을 안정적인 출력 전압(3.3V, 5V 등)으로 변환하는 역할을 합니다.
수리 현장에서는 이 부품이 서지 전압이나 과부하로 인해 쇼트되는 경우가 매우 빈번합니다.
🔍 AMS1117 정전압 IC (LDO) 완벽 분석
AMS1117은 고정 전압 출력형(Fixed)과 가변 전압 출력형(Adjustable) 두 가지 타입이 있으며, 핀 배열과 마킹을 정확히 구분하는 것이 수리의 핵심입니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- 입출력 단락 (Short Circuit): 입력(VIN)과 출력(VOUT)이 내부에서 쇼트되어 입력 전압이 그대로 후단 회로로 출력되는 증상입니다. 이 경우 MCU나 메모리가 즉사할 수 있어 가장 위험합니다.
- 출력 무감 (No Output): 입력은 정상인데 출력이 0V인 상태입니다. 내부 보호 회로가 작동했거나 과전류로 인해 내부 회로가 오픈(Open)된 경우입니다.
- 심한 발열 (Thermal Shutdown): 소자가 손대기 힘들 정도로 뜨거워집니다. 출력단 콘덴서의 쇼트나 부하 회로의 과부하, 또는 입력 전압(Vin)이 너무 높을 때 발생합니다.
- 전압 드롭 (Voltage Drop): 3.3V가 나와야 하는데 2.5V 등 낮은 전압이 출력됩니다. 소자의 열화나 입력단 전압 공급이 원활하지 않을 때 나타납니다.
- 출력 리플(Ripple) 노이즈: 출력 전압이 흔들리며 회로가 오작동합니다. AMS1117은 출력단에 최소 22μF 이상의 탄탈 또는 전해 콘덴서가 필수인데, 이 콘덴서가 수명을 다했을 때 발생합니다.
📋 2. AMS1117 사양 및 마킹 가이드 (Alarm Codes)
| 항목 | 상세 사양 (Specifications) | 비고 |
| 입력 전압 (Vin) | 최대 15V (권장 12V 이하) | 고전압 입력 시 발열 급증 |
| 출력 전압 (Vout) | 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5.0V, ADJ | 마킹 뒤 숫자로 확인 가능 |
| 최대 출력 전류 | 800mA ~ 1A | 히트싱크(패턴) 방열 필수 |
| 드롭아웃 전압 | 약 1.1V ~ 1.3V | Vin은 Vout보다 최소 1.5V 높아야 함 |
| 패키지 타입 | SOT-223 (가장 흔함), TO-252, SOT-89 | 패키지별 허용 전력 상이 |
❓ 3. 현장 엔지니어 자주 묻는 질문 (FAQ) Top 5
- Q1. 3.3V용인데 마킹에 숫자가 없고 'ADJ'라고 되어 있습니다.
- A: 가변형 모델입니다. 주변에 저항 2개가 붙어 전압을 결정합니다. 고정형(Fixed) 모델은 마킹에 '3.3' 등이 직접 기재되어 있습니다.
- Q2. 핀 배열이 어떻게 되나요? (SOT-223 기준)
- A: 정면에서 볼 때 왼쪽부터 1:ADJ/GND, 2:VOUT(Center Tab), 3:VIN 순서입니다. 가운데 큰 탭도 2번(VOUT)과 연결되어 있습니다.
- Q3. 발열이 너무 심한데 7805로 바꿔도 되나요?
- A: 7805는 핀 배열(1:VIN, 2:GND, 3:VOUT)이 완전히 다릅니다. 직접 교체는 불가능하며 패턴 수정이 필요합니다.
- Q4. 수리 시 콘덴서를 꼭 같이 갈아야 하나요?
- A: 네, AMS1117은 발진에 민감합니다. 특히 출력단 콘덴서가 죽으면 IC를 새것으로 갈아도 금방 다시 고장 납니다.
- Q5. 입력 12V를 넣어서 3.3V를 만들어도 될까요?
- A: 작동은 하지만 전압 차이(12V - 3.3V = 8.7V)가 너무 커서 열이 굉장히 많이 발생합니다. 가급적 5V 입력을 받는 것이 좋습니다.
🚨 4. 핵심 상태 진단 및 조치
| 측정 포인트 | 정상 범위 | 고장 징후 |
| 1-2번 핀 간 저항 | 수 kΩ 이상 | 수십 Ω 이하 (쇼트 의심) |
| 출력 전압 (Vout) | 설정 전압의 ±2% 이내 | 기준치 미달 또는 과전압 출력 |
| 표면 온도 | 60°C 이하 (부하 시) | 100°C 이상 (즉시 전원 차단 필요) |
