안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.
SOT23-5 SMD LDO 메뉴얼



• 모델명: SOT23-5 SMD LDO



• 제조사:



• 품목:



• 증상:



• 수리 과정:

SOT23-5 SMD LDO 메뉴얼 다운로드

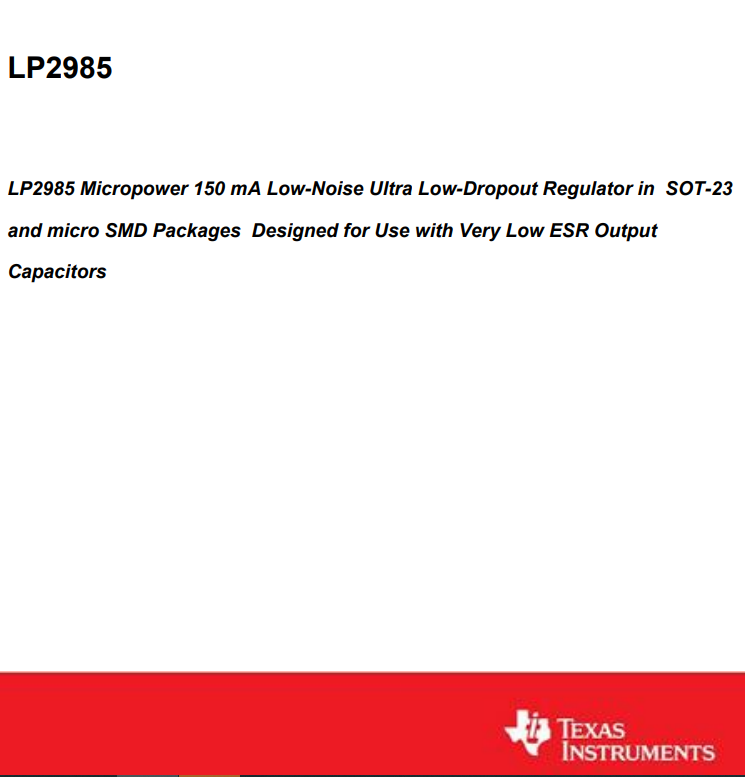

SOT23-5 SMD LOD 레귤레이터.pdf

0.47MB



소형 가전부터 산업용 보드까지 가장 광범위하게 사용되지만 수리 시 가장 혼동하기 쉬운 SOT23-5 패키지 SMD LDO(Low Dropout Regulator)에 대한 정밀 기술 리포트를 작성해 보았습니다.



SOT23-5 LDO는 핀이 5개이며 크기가 매우 작아, 마킹 코드만으로는 사양을 즉각 파악하기 어렵습니다.

특히 핀 배열(Pin-out)이 제조사마다 다를 수 있어 데이터시트 확인 없이 교체하면 보드 전체가 소손될 위험이 큽니다.

---

🔍 SOT23-5 SMD LDO 정밀 분석 및 데이터 가이드

이 리포트는 현장에서 가장 많이 쓰이는 주요 LDO의 특성과 고장 진단법을 다룹니다.

🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)

1.   출력 전압 무감 (No Output): 입력(VIN)은 정상이나 출력(VOUT)이 0V인 상태입니다. 내부 패스 트랜지스터(Pass Transistor)가 타버렸거나 Enable(EN) 신호가 들어오지 않을 때 발생합니다.
2.   전압 드롭 및 발열 (Overheat): 정격 전압보다 낮은 전압이 출력되면서 소자가 매우 뜨거워집니다. 출력단 콘덴서의 쇼트나 부하 회로의 과전류가 원인입니다.
3.   발진 현상 (Oscillation): 출력 전압이 미세하게 떨리며 회로가 오작동합니다. LDO 수리 시 주변 ESR이 낮은 탄탈 또는 세라믹 콘덴서를 함께 교체하지 않아 발생하는 고질적인 문제입니다.
4.   입출력 단락 (Short): VIN과 VOUT이 직결되어 입력 고전압이 후단 로직 회로로 그대로 흘러 들어가는 최악의 고장입니다. 이 경우 MCU나 메모리까지 손상되었을 확률이 높습니다.
5.   Enable 고정 불량: 제어 신호와 상관없이 항상 켜져 있거나 꺼져 있는 상태입니다. 정전기(ESD)에 의해 EN 핀 내부 로직이 파괴된 경우입니다.

---

📋 2. 현장 다빈도 사용 LDO 마킹 및 사양 (Alarm Codes)

SOT23-5 패키지에서 가장 흔히 발견되는 모델들입니다.

마킹 코드(예시)	실제 모델명	주요 사양 (Vout / Iout)	특징
LPH0 / LP5907	LP5907	1.2V ~ 4.5V / 250mA	초저노이즈, RF 회로용
DE= / RT9193	RT9193	1.5V ~ 5.0V / 300mA	가장 범용적인 LDO (스마트기기)
AP2114	AP2114	1.2V ~ 3.3V / 1A	고전류 지원 모델
G9091	G9091	1.2V ~ 3.3V / 300mA	저소비 전력 타입
MIC5205	MIC5205	ADJ or Fixed / 150mA	고내압 입력 지원 (최대 16V)



❓ 3. 현장 엔지니어 자주 묻는 질문 (FAQ) Top 5

•   Q1. 5개의 핀 배열이 모두 동일한가요?
  •   A: 절대 아닙니다. 보통 1:VIN, 2:GND, 3:EN, 4:BP/ADJ, 5:VOUT 배열이 많지만, 제조사에 따라 VIN과 VOUT 위치가 바뀐 모델이 존재하므로 패턴 추적이 필수입니다.
•   Q2. 마킹 코드가 '5'로 시작하는데 모델명을 어떻게 찾나요?
  •   A: 마킹은 제조사 고유 코드입니다. 'SOT23-5 Marking [코드]'로 구글링하거나, 회로상의 전압 흐름을 보고 역추적해야 합니다. (예: 3.3V 라인에 있다면 3.3V 출력 모델)
•   Q3. 4번 핀(BP/NC)은 연결 안 해도 되나요?
  •   A: BP(ByPass) 핀은 노이즈 제거를 위한 콘덴서 연결용입니다. 비워둬도 작동은 하지만, 정밀 회로에서는 반드시 규격 콘덴서를 달아줘야 안정적입니다.
•   Q4. 더 큰 용량의 LDO로 교체해도 되나요?
  •   A: 동일한 핀 배열이라면 허용 전류(Iout)가 더 큰 모델로 교체하는 것은 안정성 면에서 오히려 좋습니다.
•   Q5. LDO가 자꾸 터지는데 원인이 뭘까요?
  •   A: 입력 전압(Vin)이 허용 오차를 넘어서는 서지가 들어오거나, 방열 설비가 없는 상태에서 한계 전류를 지속적으로 사용할 때 발생합니다.
