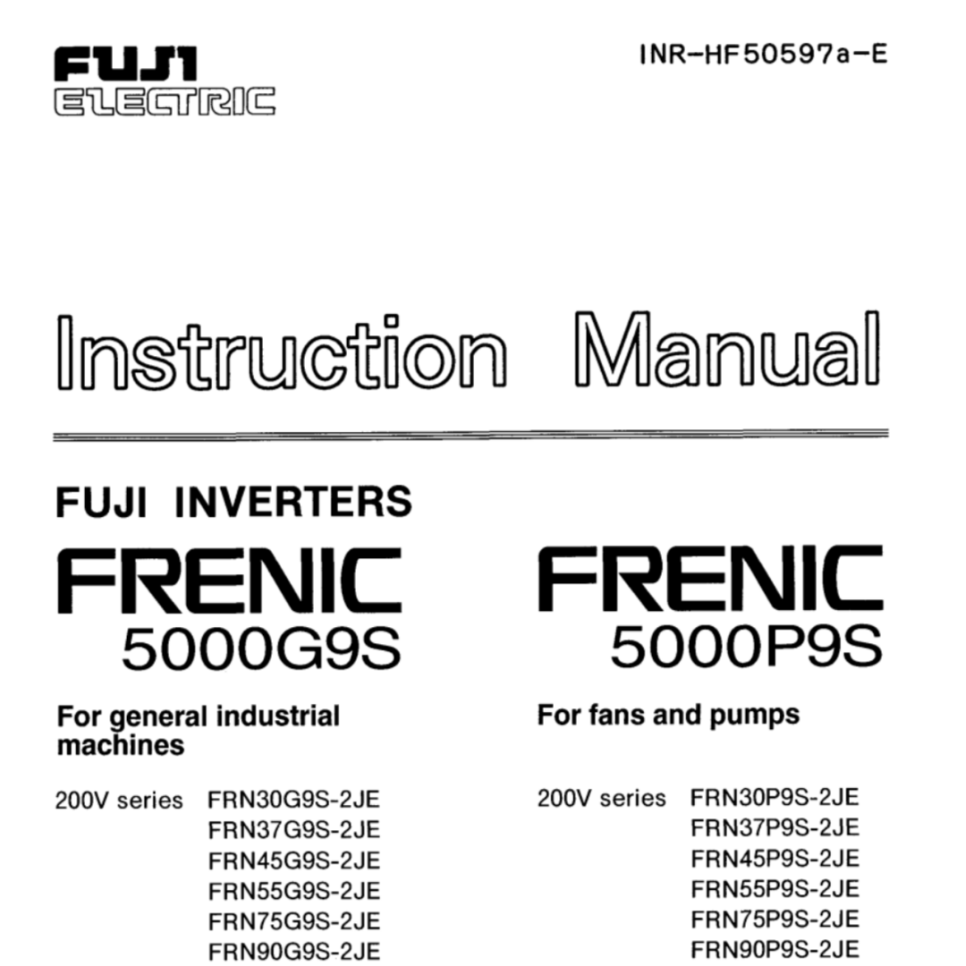

후지(Fuji) 인버터 FRN55G9S-2 [증상] 수리 전





Fuji_Manuals_1191.pdf
5.48MB





30년 경력의 전자기기 전문가로서, 후지 전기(Fuji Electric)의 전설적인 명기이자 내구성의 상징인 FRENIC-G9 시리즈(FRN55G9S-2)에 대한 정밀 분석 리포트를 작성해 보았습니다.



FRN55G9S-2는 55kW(75마력)급 대용량 인버터로, 주로 대형 팬, 펌프, 압출기 등 강력한 토크가 필요한 산업 현장에서 핵심적인 역할을 합니다. 출시된 지 시간이 흐른 모델인 만큼 예방 정비와 노후 소자 관리가 포스팅의 핵심입니다.

⚡ 후지(Fuji) FRENIC-G9 (FRN55G9S-2) 완벽 가이드

이 모델은 강력한 동적 토크 벡터 제어를 지원하며, 대용량 전력을 다루는 만큼 내부 부품의 열화가 성능에 직결됩니다.

🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)

  1.   OC (Overcurrent) 알람 (OC1/OC2/OC3): 55kW급 대전류를 스위칭하는 IGBT 파워 모듈이 노화되거나 내부 절연이 파괴되어 발생합니다. 특히 대형 모터의 기동 시 발생하는 서지 전류에 민감합니다.
  2.   LU (Undervoltage) 알람: 대용량 인버터의 생명인 메인 평활 콘덴서(Capacitor Bank)의 전해액이 말라 용량이 저하될 때 나타납니다. 부하가 걸리는 순간 전압이 유지되지 않아 시스템이 정지합니다.
  3.   OH1 (Heat Sink Overheat): 대용량 방열을 담당하는 대형 냉각 팬의 수명이 다하거나 베어링이 굳었을 때 발생합니다. 팬이 멈추면 고가의 IGBT 모듈이 즉시 소손될 수 있어 매우 위험합니다.
  4.   Er3 (CPU Error / Memory Fault): 제어 보드의 로직 전압을 생성하는 내부 SMPS 전원부의 출력 불안정으로 CPU가 오작동하는 증상입니다. 오래된 기판의 패턴 부식도 원인이 됩니다.
  5.   Lin (Input Phase Loss): 3상 입력 중 한 상이 부족할 때 뜨는데, 실제 전원 문제가 없다면 인버터 내부의 입력 다이오드 브릿지 소자가 파손된 경우입니다.

❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5

  •   Q1. 대용량 모델인데 중고로 구매해도 괜찮을까요?
    •   A: 55kW급 이상은 내부 콘덴서와 팬의 상태가 생명입니다. 제조년월을 확인하고, 전문가를 통해 오버홀(Overhaul)을 마친 제품이 아니라면 수명 보장이 어렵습니다.
  •   Q2. 키패드에 아무것도 표시되지 않습니다.
    •   A: 입력 전원을 확인한 후 이상이 없다면, 제어 보드용 SMPS 회로의 퓨즈나 콘덴서를 점검해야 합니다. 메인 전원과 로직 전원이 분리된 구조임을 이해해야 합니다.
  •   Q3. '삐-' 소리가 나며 모터가 떨립니다.
    •   A: 캐리어 주파수 설정이 너무 높거나, 인버터 출력과 모터 간의 거리가 멀어 정전 용량에 의한 노이즈가 발생하는 것입니다. 출력 마이크로 필터 장착을 권장합니다.
  •   Q4. 파라미터 설정을 초기화하고 싶습니다.
    •   A: 파라미터 H03을 사용하여 데이터 초기화가 가능합니다. 단, 대용량 모델은 현장에 맞는 특정 튜닝 값이 많으므로 초기화 전 반드시 기존 값을 백업하십시오.
  •   Q5. 외부 단자로 운전 신호를 주는데 반응이 없습니다.
    •   A: 파라미터 F02(운전 설정)가 '1'(외부 신호)로 되어 있는지, 그리고 CM-FWD 단자가 정상적으로 단락되는지 테스터기로 확인하십시오.

🚨 3. 핵심 알람 코드 및 조치 방법 (Alarm Codes)

FRN55G9S-2의 7-세그먼트 디스플레이 주요 코드입니다.

알람 코드 의미 (Description) 조치 방법 (Action)
OC 1~3 Overcurrent IGBT 단락 점검, 가속 시간 연장, 모터 절연 측정
OU 1~3 Overvoltage 제동 저항/유닛 점검, 감속 시간 연장
LU Undervoltage 입력 전압 안정성 및 내부 콘덴서 뱅크 점검
OH1 Overheat 냉각 팬 교체 및 방열판 청소 (에어건 필수)
OL Overload 부하 상태 및 파라미터 F09(전자 서멀) 설정 확인
dbH Braking Resistor Overheat 제동 저항 과열. 가동 빈도 조절 및 저항 용량 확인
