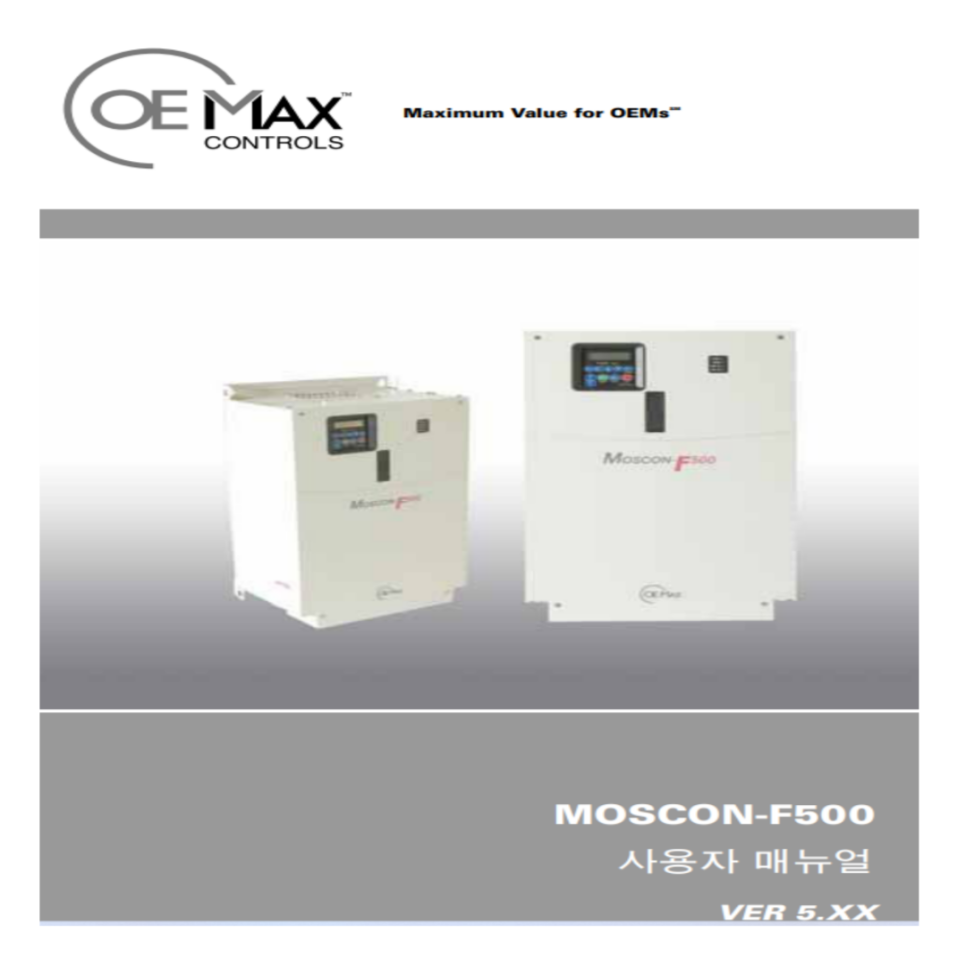

모스콘(MOSCON)의 인버터 F500 메뉴얼.
• 모델명: F500
• 제조사: 모스콘(MOSCON)
• 품목: 인버터
• 증상:
• 수리 과정:
수리 및 정밀 테스트 후 정상 출고 하였습니다.
(주)메트영남에서 진행하는 모스콘(MOSCON) F500 시리즈 인버터의 유지보수 정보를 정리해 보았습니다.
MOSCON F500은 현대정보기술 및 삼성전자에서 공급했던 범용 인버터로,
야스카와(YASKAWA)의 G5 시리즈와 기술적으로 매우 흡사한 구조를 가지고 있습니다.
현재는 출시된 지 오래된 노후 장비에 속하여 내부 소자들의 열화로 인한 고장이 주를 이룹니다.
⚠️ 주요 고장 증상 5가지
- UV (Under Voltage) - 부족 전압: 전원을 켰을 때 화면에 UV가 점멸하며 기동되지 않습니다. (내부 주회로 콘덴서의 용량 부족이나 충전 릴레이/저항 소손)
- OC (Over Current) - 과전류: 모터가 돌기 시작할 때 즉시 발생하거나 부하가 걸릴 때 나타납니다. (파워 모듈 IGBT 손상 또는 전류 검출 회로인 홀 CT 불량)
- GF (Ground Fault) - 지락: 인버터 출력 측에서 누전이 감지되는 증상입니다. (모터 절연 파괴 또는 인버터 내부 출력 회로 소자 열화)
- 표시창 무감 (No Display): 전압을 인가해도 조작 패널(Digital Operator)에 아무런 글자가 나타나지 않습니다. (내부 SMPS 전원 보드 고장)
- OL (Over Load) - 과부하: 실제 부하보다 과도하게 전류를 감지하여 차단되는 현상입니다. (제어 보드의 연산 회로 노후 또는 파라미터 설정 오류)
💡 사용자가 가장 궁금해하는 사항 5가지
- 야스카와 G5 부품과 호환되나요? 네, 하드웨어 구성이 동일하므로 핵심 부품인 IGBT, 제어 보드, 콘덴서 등 대부분의 소자가 완벽하게 호환됩니다.
- 단종 모델인데 수리 자재가 있나요? 네, (주)메트영남은 F500 전용 전원 보드와 단종된 IGBT 모듈을 상시 보유하고 있어 소자 단위의 정밀 수리가 가능합니다.
- 파라미터 초기화는 어떻게 하나요? n001 파라미터를 8 또는 9로 설정하면 공장 초기화가 진행됩니다. (초기화 전 반드시 기존 설정값을 기록해두어야 합니다.)
- 수리 후 성능이 신품과 비슷해지나요? 단순히 고장 난 부품만 가는 것이 아니라, 수명이 다한 콘덴서와 냉각 팬을 일괄 교체(Overhaul)하므로 신품에 준하는 안정성을 회복합니다.
- 모터가 웅~ 소리만 나고 돌지 않아요. 출력 상(Phase) 중 하나가 나오지 않는 결상 증상일 가능성이 큽니다. 파워 모듈의 특정 상이 손상되었는지 점검이 필요합니다.
🚨 주요 알람 코드 및 상태 표시
F500 디지털 오퍼레이터에 자주 표시되는 주요 에러 정보입니다.
| 알람 코드 | 의미 (Description) | 주요 원인 및 조치 방법 |
| OC | Overcurrent | 출력 단락 또는 IGBT 손상. (파워 모듈 정밀 수리 필요) |
| OV | Overvoltage | 감속 시 전압 상승. 제동 저항 확인 및 감속 시간 연장. |
| UV1 | Under Voltage | 입력 전압 저하 또는 내부 충전 회로 불량. |
| OH | Overheat | 냉각 팬 고장 또는 방열판 먼지 축적. 팬 교체 필요. |
| CPF-XX | Control Fault | 제어 보드 통신 에러 또는 EEPROM 오류. (메인보드 수리) |
📢 (주)메트영남의 전문 수리 솔루션
MOSCON F500은 노후 장비 특유의 복합적인 고장이 많으므로 전체적인 밸런스 점검이 핵심입니다.
- 전원부 완전 복구: 전원을 생성하는 SMPS 회로의 핵심 칩셋과 콘덴서를 신품으로 교체하여 전압 노이즈를 근본적으로 차단합니다.
- 게이트 회로 정밀 보정: 파워 모듈에 신호를 전달하는 게이트 드라이브 단의 저항과 다이오드를 전수 검사하여 출력 전류 밸런스를 맞춥니다.
- 노후 소자 오버홀: 현재 작동하더라도 향후 1~2년 내 고장이 예상되는 소모성 부품을 사전에 교체하여 설비 신뢰성을 높여드립니다.
- 실부하 검증: 수리 완료 후 실제 모터를 연결하여 장시간 에이징 테스트를 거쳐 현장 투입 시 즉시 가동될 수 있도록 검증합니다.
