로보스타(ROBOSTAR) 컨트롤러 N1시리즈 메뉴얼 다운로드

by METYOUNGNAM 2026. 2. 25.

로보스타(ROBOSTAR) 컨트롤러 N1시리즈 메뉴얼 다운로드

안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
로보스타(ROBOSTAR)의 컨트롤러 N1시리즈 메뉴얼





• 모델명: N1시리즈



• 제조사: 로보스타(ROBOSTAR)



• 품목: 컨트롤러



• 증상: [증상]



• 수리 과정: [수리방법]



로보스타(ROBOSTAR) 컨트롤러 N1시리즈 메뉴얼 다운로드
로보스타(ROBOSTAR) 컨트롤러 N1시리즈 메뉴얼 다운로드

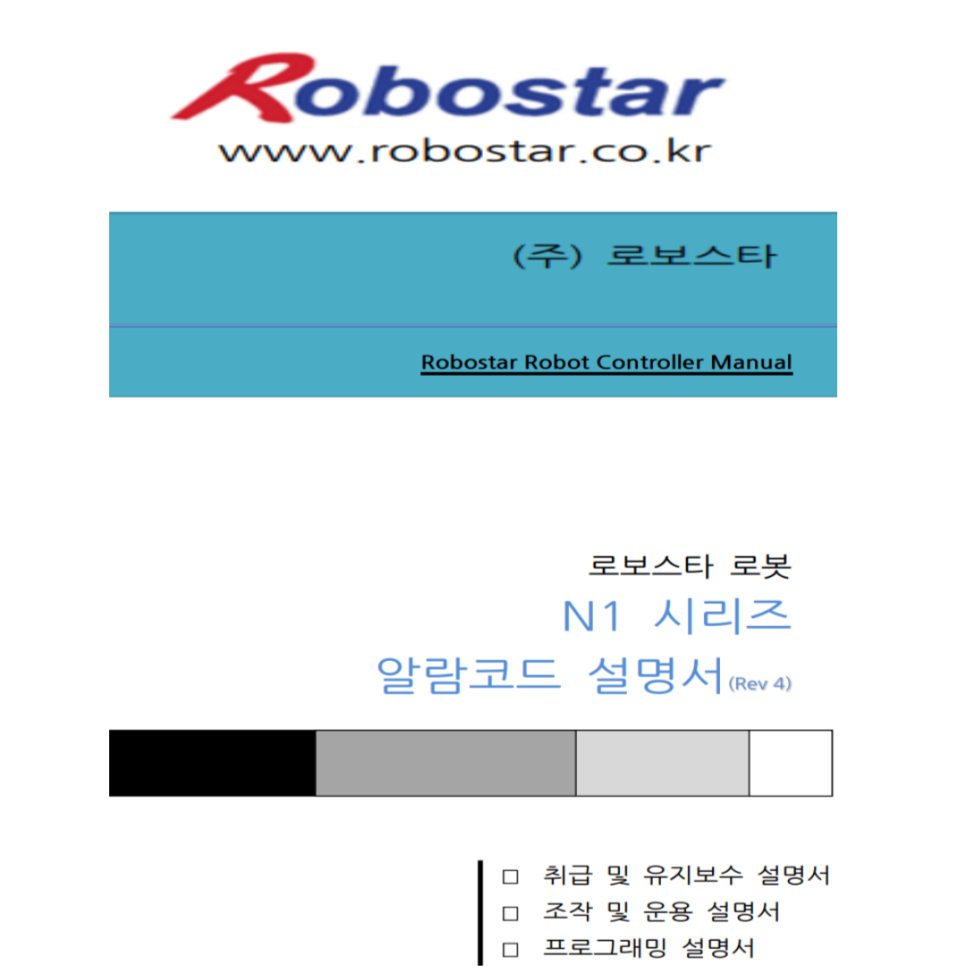

N1시리즈 알람코드 매뉴얼.pdf
2.11MB





오퍼레이션 메뉴얼.pdf
3.99MB



🤖 로보스타 N1 시리즈 완벽 가이드: 전문가가 알려주는 유지보수 비법

로보스타 N1 시리즈는 정밀한 제어와 높은 신뢰성으로 산업 현장에서 널리 쓰이지만,

장기 사용 시 발생하는 특정 패턴의 고장이 있습니다.

이를 미리 알고 대처하면 수리 비용을 획기적으로 줄일 수 있습니다.

🛠️ 1. 주요 고장 증상 Top 5 (기술적 원인 분석)

  1.   H/W Limit 및 소프트 리미트 이탈: 로봇의 가동 범위를 벗어나거나 센서 오작동으로 발생합니다. 주로 케이블 베어 내의 신호선 단선이 원인이 됩니다.
  2.   엔코더 통신 오류 (Encoder Error): 모터의 위치를 파악하는 엔코더 신호가 노이즈나 커넥터 접촉 불량으로 인해 끊기는 현상입니다. 서보 드라이브와 모터 사이의 피드백 루프 이상 시 발생합니다.
  3.   전원부(SMPS) 전압 강하: 제어기 내부 SMPS의 노후화로 인해 안정적인 DC 전압 공급이 안 될 경우, 불규칙한 리부팅이나 원인 모를 알람이 빈번해집니다.
  4.   브레이크 해제 불량: 로봇의 수직축(Z축) 등에서 브레이크가 제대로 풀리지 않아 모터 과부하가 걸리는 증상입니다. 내부 릴레이 점검이 필수적입니다.
  5.   티칭 펜던트(TP) 통신 불가: TP 케이블의 잦은 꺾임으로 인한 내부 코어 단선 또는 제어기 메인보드의 통신 포트 소자 소손이 주요 원인입니다.

❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5

  •   Q1. "E1153" 알람이 뜨면서 멈춰요. 어떻게 하나요?
    •   A: 주로 Emergency Stop(비상정지) 회로 문제입니다. 티칭 펜던트나 외부 비상정지 버튼이 눌려 있는지 확인하고, 안전 회로의 결선을 점검하십시오.
  •   Q2. 배터리 교체 알람이 뜨는데 바로 갈아야 하나요?
    •   A: 네, 엔코더 데이터 유지용 배터리 전압이 낮아지면 로봇의 원점(Origin) 데이터를 상실하게 됩니다. 전원을 켠 상태에서 신속히 교체하는 것이 포인트입니다.
  •   Q3. 로봇 이동 시 '끼익'하는 소음이 발생합니다.
    •   A: 구동부 그리스(Grease) 부족 또는 감속기 내 마모가 의심됩니다. 지정된 규격의 구리스를 주입하고 가이드 레일 상태를 확인하세요.
  •   Q4. PC와 유니호스트(Uni-Host) 연결이 안 됩니다.
    •   A: RS-232C 또는 이더넷 통신 설정을 확인해야 합니다. 특히 제어기 파라미터 내의 Host 모드 활성화 여부와 보드레이트(Baudrate) 일치 여부가 핵심입니다.
  •   Q5. 원점 복귀가 제대로 안 되고 위치가 미세하게 틀려요.
    •   A: ABS(절대치) 엔코더의 경우 배터리 전압 저하를 의심하고, INC(증분치) 방식은 도그(Dog) 센서의 이물질 오염 여부를 확인하십시오.

🚨 3. 핵심 알람 코드 및 조치 방법

N1 시리즈 제어기 화면에 표시되는 에러 코드는 문제 해결의 핵심 지표입니다.

알람 코드 알람 명칭 주요 원인 및 조치 방법
E1101 ~ E1200 Protective Alarm 보호 회로 작동. 과전류, 과전압 점검 필요
E1103 H/W Limit 하드웨어 리미트 감지. 수동 조작으로 탈출 후 센서 점검
E1153 Emergency Stop 비상정지 스위치 작동 확인 및 외부 인터록 결선 확인
E1001 ~ E1100 File System Alarm 메모리 또는 JOB 파일 오류. 데이터 백업 후 포맷/재전송
E1201 ~ E1300 Run Time Alarm 실행 중 논리 오류. 프로그램 문법 및 논리 조건 확인
