미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S- 40A 60A 70A 100A 200A 350A 500A 700A 수리 과열문제, 오류 코드 발생 수리 완료
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.

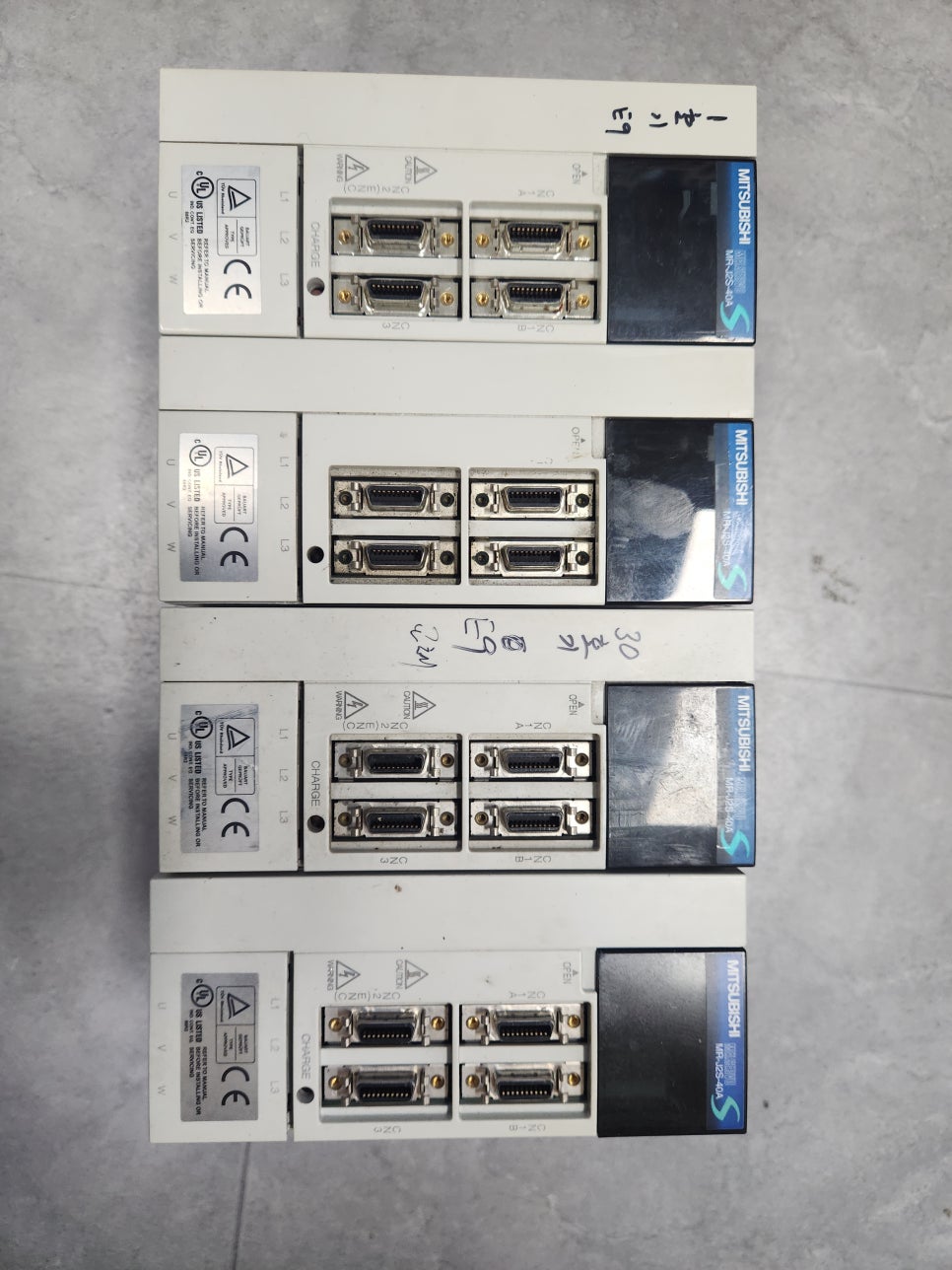

충북에 위치한 산업체에서 입고된 미쓰비시(MITSUBISHI)의 서보드라이버 MR-J2S- 40A 60A 70A 100A 200A 350A 500A 700A 수리 긴급 수리 사례입니다.
• 모델명: MR-J2S- 40A 60A 70A 100A 200A 350A 500A 700A 수리
• 제조사: 미쓰비시(MITSUBISHI)
• 품목: 서보드라이버
• 증상: 과열문제, 오류 코드 발생
• 수리 과정: 동작 불능 현상이나 과열 문제, 오류 코드 발생 등의 문제가 보고
🛠️ 미쓰비시 MR-J2S 시리즈 전 라인업 통합 정밀 수리
(주)메트영남은 MR-J2S-10A부터 700A까지, 저용량에서 고용량에 이르는 모든 모델의 수리 데이터베이스와 예비 부품을 보유하고 있습니다. 이번 사례는 생산 라인의 핵심인 서보 시스템을 신속하게 복구한 과정입니다.
1. 대상 모델 (MR-J2S 시리즈)
이 시리즈는 출력 용량에 따라 다양한 공정에 적용됩니다.
- 저용량: MR-J2S-10A, 20A, 40A
- 중용량: MR-J2S-60A, 70A, 100A
- 고용량: MR-J2S-200A, 350A, 500A, 700A
2. 주요 고장 증상 및 진단 결과
현장에서 접수된 주요 문제점들을 정밀 점검한 결과, 다음과 같은 하드웨어 결함이 발견되었습니다.
| 증상 | 진단 내용 | 원인 |
| 동작 불능 (No Power) | 메인 전원 회로 및 전압 조정단 결함 | 내부 SMPS 회로 소자 열화 및 콘덴서 수명 다함 |
| 과열 (Overheat) | 냉각 시스템 기능 상실 | 냉각 팬(Fan) 고착 및 히트싱크 먼지 적체로 인한 방열 저하 |
| 오류 코드 발생 | 컨트롤 보드 신호 전달 회로 이상 | 장기 사용에 따른 PCB 패턴 부식 및 로직 IC 오작동 |
3. (주)메트영남의 단계별 수리 공정
① 전원 회로 복구 및 부품 리뉴얼
- 불안정한 전압을 공급하던 불량 부품(콘덴서, 다이오드 등)을 전량 신품으로 교체했습니다.
- 전압 조정 회로를 재정비하여 제어부와 파워부에 안정적인 DC 전원을 복원했습니다.
② 냉각 시스템 성능 복구
- 과열의 원인이 된 노후 냉각 팬을 고성능 정품 팬으로 교체했습니다.
- 히트싱크 크리닝 및 써멀 구리스 재도포를 통해 방열 효율을 극대화했습니다.
③ 컨트롤 보드 정밀 수리
- 미세한 회로 단선이나 냉납 현상을 찾아 복구 작업을 진행했습니다.
- 로직 신호의 왜곡을 방지하기 위한 필터 소자 보강을 실시했습니다.
④ 기능 점검 및 최종 부하 테스트

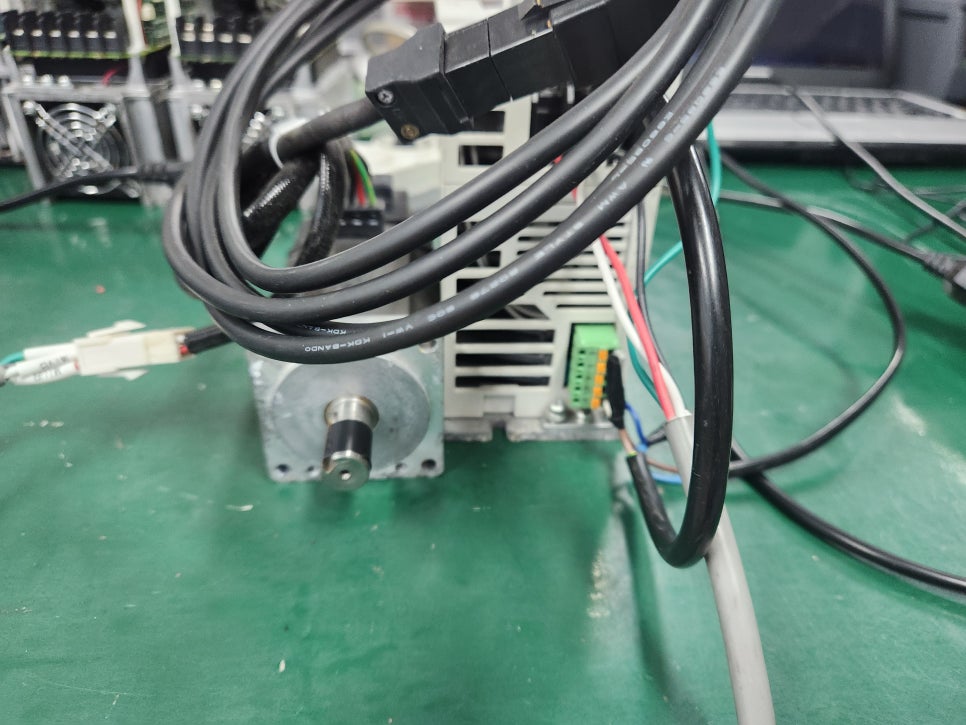

- 실제 서보 모터와 연결하여 속도/위치 제어 정밀도를 확인했습니다.
- 3시간 이상의 에이징(Aging) 테스트를 통해 재발 가능성을 차단했습니다.
4. 수리 결과 및 기대 효과
수리 완료 후 모든 모델이 정상 컨디션을 회복했습니다.
- 안정적 가동: 더 이상 과열이나 알람으로 인한 멈춤 현상 없음.
- 생산성 향상: 신속한 수리로 생산 라인 가동률 조기 회복.
- 비용 절감: 단종된 장비를 신규 교체하지 않고 수리하여 경제적 이득 확보.
🚨 AL.10 (Undervoltage, 저전압)
서보 드라이브 내부의 DC 버스 전압이 기준치 이하로 떨어졌을 때 발생합니다.
- 주요 원인:
- 입력 전원 불량: AC 입력 전압 자체가 낮거나 결상된 경우.
- 내부 콘덴서 수명 다함: 전기를 머금고 있어야 할 대용량 평활 콘덴서가 노화되어 전압 유지를 못 함 (가장 흔한 원인).
- 충전 릴레이/저항 불량: 전원 투입 시 콘덴서를 충전해주는 회로가 고장 난 경우.
- 메트영남의 수리 포인트:
- 노후된 대용량 콘덴서를 고사양 신품으로 교체합니다.
- 전원부 제어 릴레이 및 돌입 전류 방지 저항을 점검하여 교체합니다.
🚨 AL.32 (Overcurrent, 과전류)
서보 드라이브의 출력 전류가 정격의 몇 배 이상으로 튀었을 때 시스템 보호를 위해 차단하는 알람입니다.
- 주요 원인:
- 파워 소자(IGBT) 단락: 전력을 제어하는 핵심 모듈이 내부에서 합선(Short)된 경우.
- 모터/케이블 절연 파괴: 모터 내부나 케이블에서 지락 또는 단락이 발생한 경우.
- 전류 감지 회로 오류: 실제 전류는 정상이지만 이를 감지하는 센서(CT)나 로직 회로가 고장 나 오검출하는 경우.
- 메트영남의 수리 포인트:
- IGBT 파워 모듈의 단락 여부를 정밀 측정하여 교체합니다.
- 게이트 드라이브 회로와 전류 감지용 션트 저항, 하이 사이드 스위치 등을 전수 검사합니다.
📢 산업 자동화 장비 수리 전문, (주)메트영남
MR-J2S 시리즈는 현재 단종되어 제조사 지원이 원활하지 않은 경우가 많습니다.
(주)메트영남은 이러한 단종 장비 전문 수리 역량을 바탕으로 고객님의 소중한 자산을 지켜드립니다.
- 수리 품목: 서보드라이버, 인버터, HMI(터치패널), 산업용 PCB 등
- 강점: 정밀 소자 단위 수리, 긴급 수리 대응, 철저한 사후 관리
"서보 시스템에 문제가 발생했다면 고민하지 말고 메트영남으로 문의하세요.
기술력과 정성으로 귀사의 생산 라인을 다시 뛰게 하겠습니다."
전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.
